Монтажна колодка (розетка) Schneider Electric Harmony RSZE05P з безгвинтовими затискачами Push-in

Опис

Schneider Electric RSZE05P — це високотехнологічна монтажна колодка (розетка) з інноваційною безгвинтовою системою фіксації провідників Push-in, призначена для встановлення, фіксації та комутації інтерфейсних електромеханічних реле серії Harmony RSB. Дана колодка розроблена індивідуально під геометричні розміри та цоколівку релейних модулів моделі RSB1A120 (на 1 перекидний контакт, з номінальним струмом до 12 А).

Колодка виготовлена з високоякісного негорючого термопласту кольору “антрацит”. Модель використовує архітектуру з роздільним розташуванням контактів (Separate layout), де вхідні кола живлення котушки та вихідна комутаційна лінія перекидного контакту рознесені на протилежні сторони корпусу за висотою. Розетка розрахована на максимальний тепловий струм до 12 А і призначена для швидкого встановлення на стандартну DIN-рейку 35 мм або безпосередньо на монтажну панель за допомогою гвинтів.

Призначення

Вставна розетка RSZE05P служить комутаційною та опорною базою для інтеграції знімних пласких реле типу Harmony RSB у промислові системи автоматизації, розподільні щити та шафи керування інженерним обладнанням (HVAC, насосні станції, конвеєри). Завдяки пружинній технології Push-in, колодка є ідеальним рішенням для експлуатації в умовах підвищеної вібрації (рухомі вузли верстатів, залізничний чи автомобільний транспорт). Пружинні затискачі забезпечують постійне притискне зусилля, що повністю виключає необхідність періодичного технічного обслуговування (протяжки клем), прискорює монтаж та мінімізує час простою обладнання під час заміни реле.

Технічні характеристики

Підключення та маркування клем

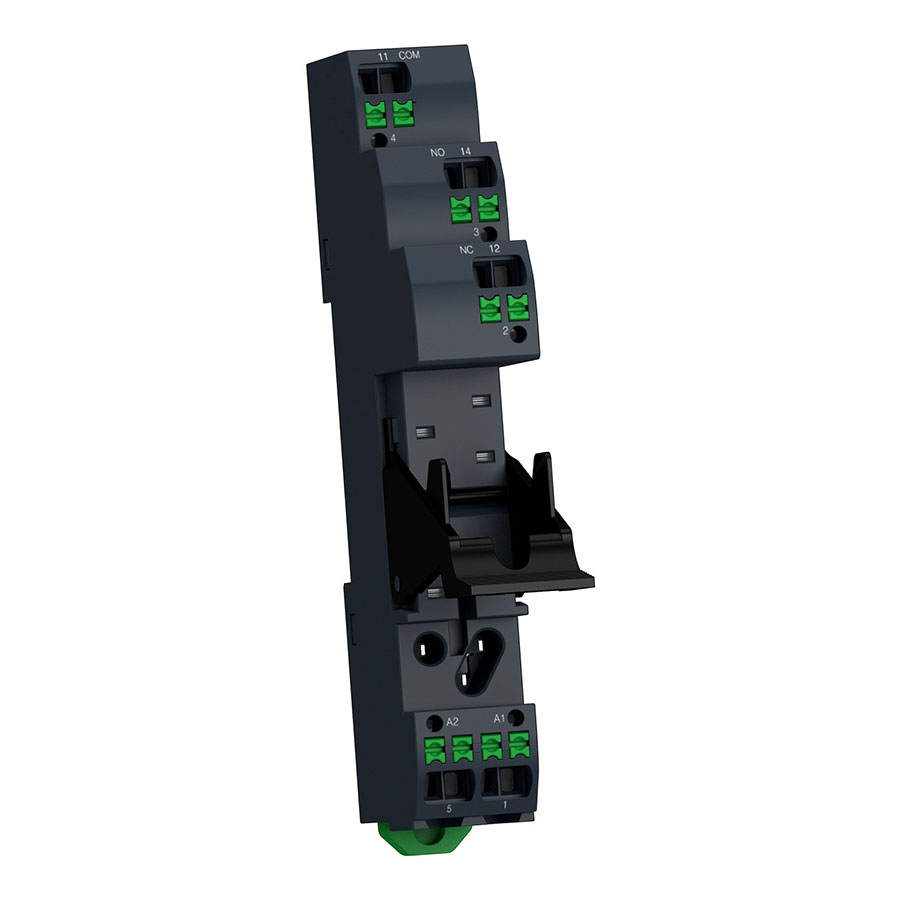

Електромонтаж виконується відповідно до чіткого цифрового та функціонального маркування за міжнародним стандартом IEC, нанесеного на лицьову сторону корпусу розетки. Завдяки роздільному компонуванню та однорядному виконанню (під 1 перекидний контакт), клеми чітко розмежовані:

1. Ланцюги живлення котушки (Нижня частина колодки):

Клеми А1 (1) та А2 (5) призначені для підключення керуючої напруги. Під кожен полюс виведено по два дубльовані вставні гнізда, що дозволяє виконувати паралельне шлейфування котушок сусідніх реле без застосування додаткових клемних кронштейнів.

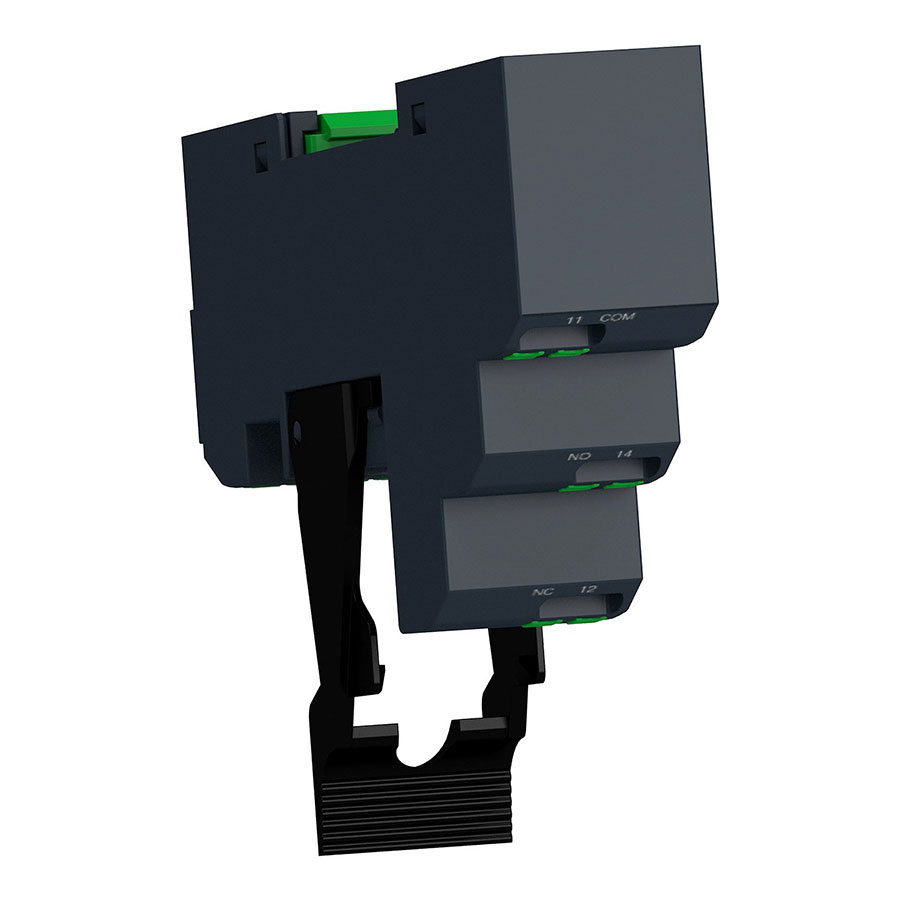

2. Комутаційні ланцюги (Верхня ступінчаста частина колодки):

• На відміну від двоканальних модифікацій, колодка має один вертикальний ряд клем під одну перекидну групу (1CO):

  • Верхній затискач: 11 (4) (COM) — спільний контакт, куди підключається лінія живлення навантаження.

  • Середній затискач: 14 (3) (NO) — нормально відкритий контакт, який замикається зі спільним (11) при подачі струму на котушку.

  • Нижній затискач: 12 (2) (NC) — нормально закритий контакт, замкнений із спільним виводом у знеструмленому стані реле.

Додаткова інформація

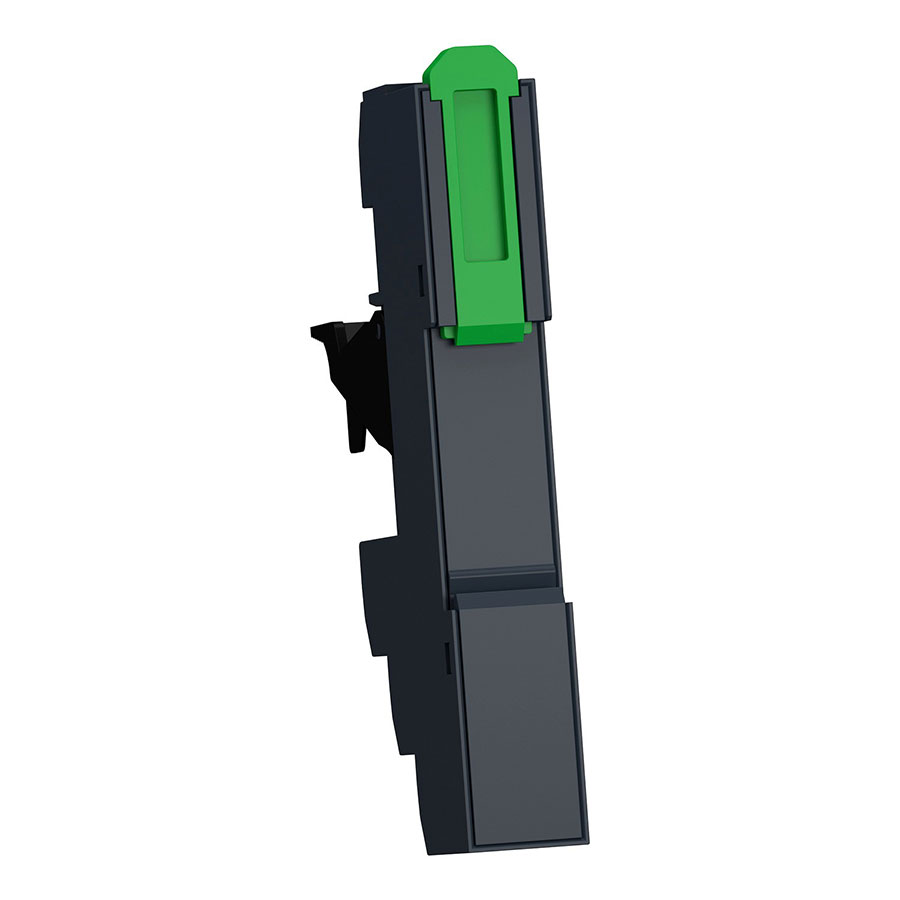

• Швидкісний монтаж без інструментів: Технологія Push-in дозволяє підключати жорсткі одножильні дроти або гнучкі багатожильні провідники, опресовані трубчастими наконечниками (типу НШВІ), простим проштовхуванням у клемне гніздо без використання викрутки. Для демонтажу провідника або підключення м’якого дроту без наконечника достатньо злегка натиснути на вбудований зелений пластиковий штовхач-засувку звичайною шліцевою викруткою.

• Надійність за будь-яких умов: Пружинна сталь затискача автоматично компенсує температурні розширення металу та деформацію жил дроту з часом. Це повністю виключає ослаблення контакту, іскріння та локальний перегрів клемної зони під час тривалої роботи на максимальному струмі до 12 А.

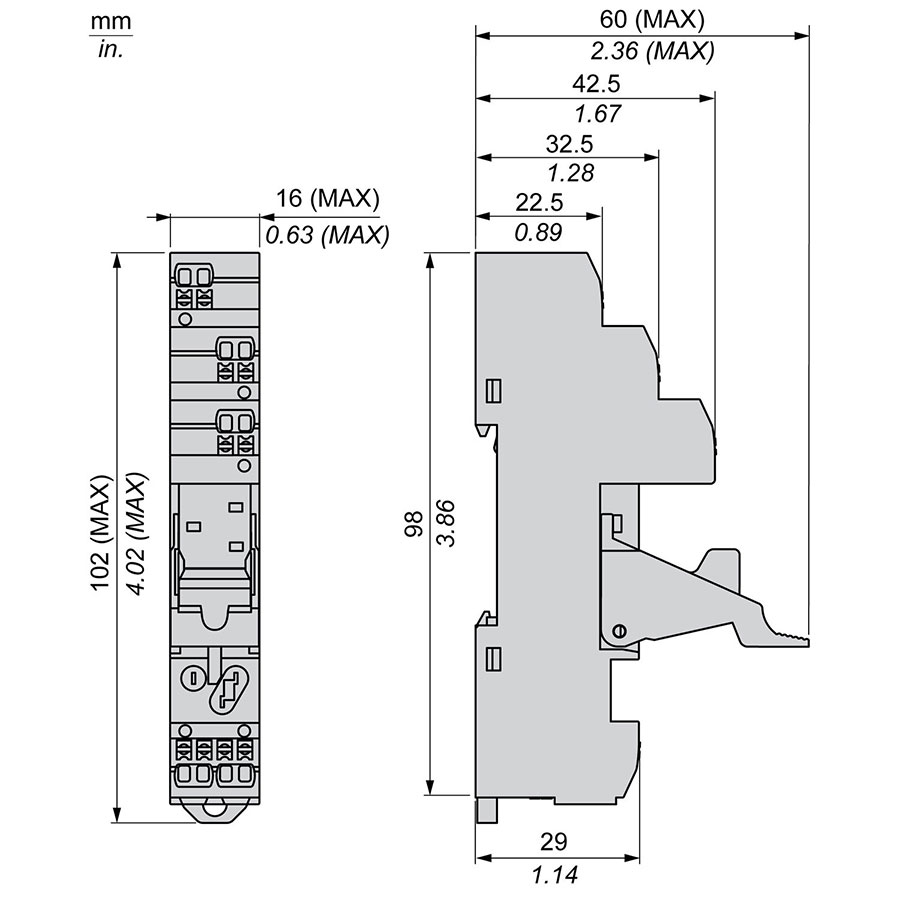

• Компактність та функціональність: При ширині всього 15.5 мм колодка забезпечує максимальну густину монтажу на DIN-рейці. Модель поставляється у зборі із широким пластиковим утримуючим кліпсом, який фіксує реле у гнізді та захищає його від випадання при струсах. Також у корпусі передбачено слот для знімних модулів захисту та індикації (світлодіоди, діоди, RC-ланцюги), які гасять зворотні сплески напруги від котушки та захищають виходи керуючої автоматики.
