Електромеханічний інтерфейсний релейний комплекс Schneider Electric Harmony RXM2AB2P7PVP

Опис

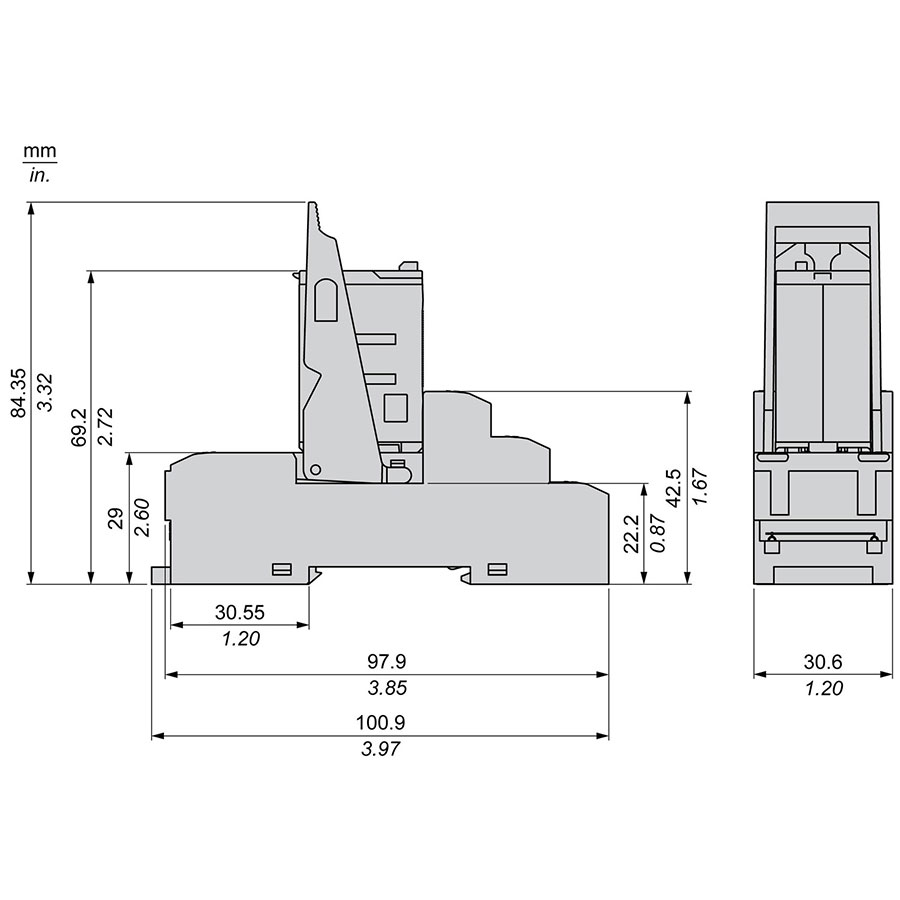

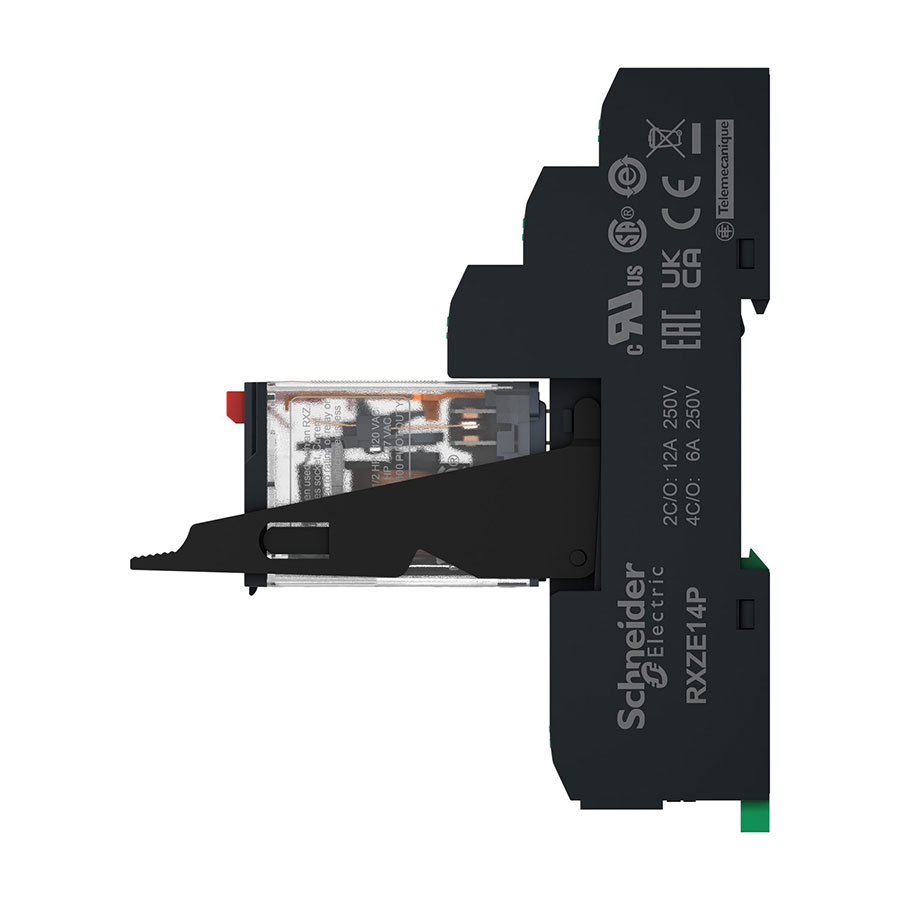

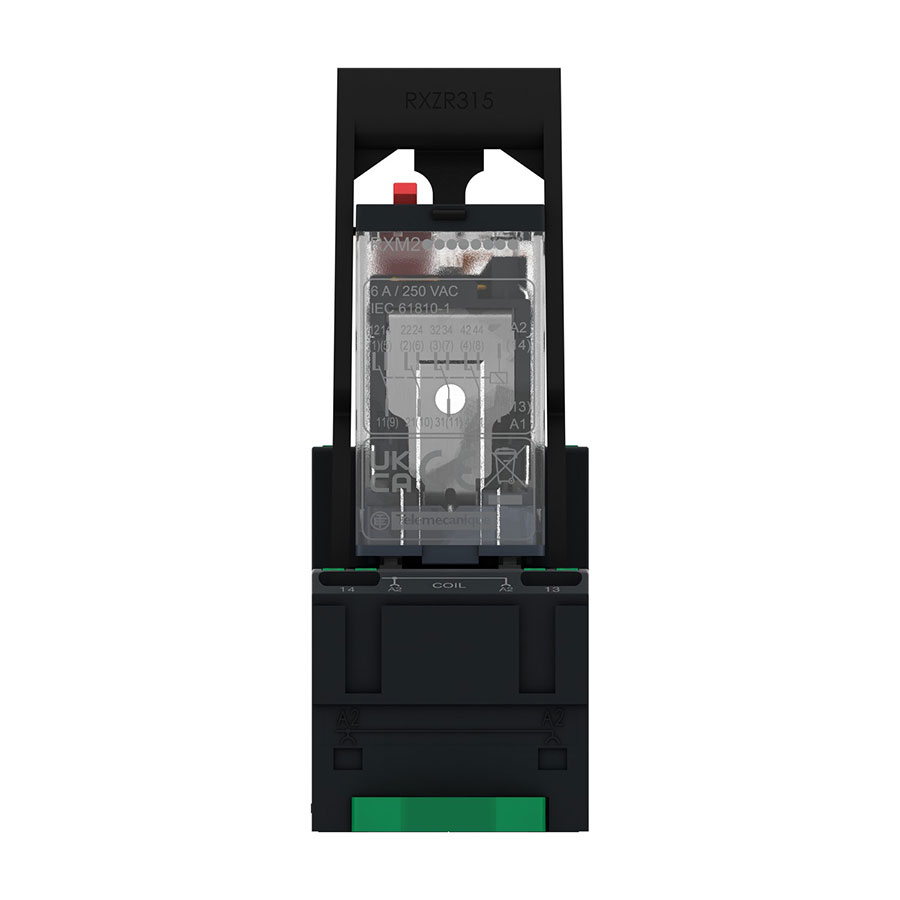

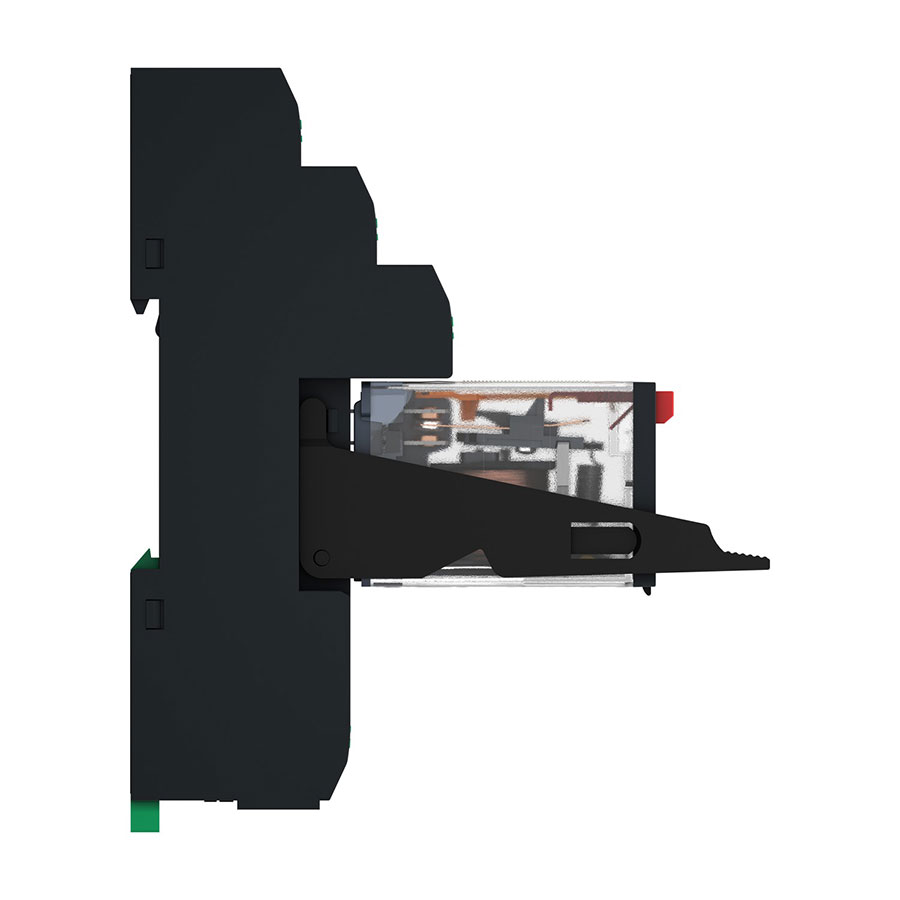

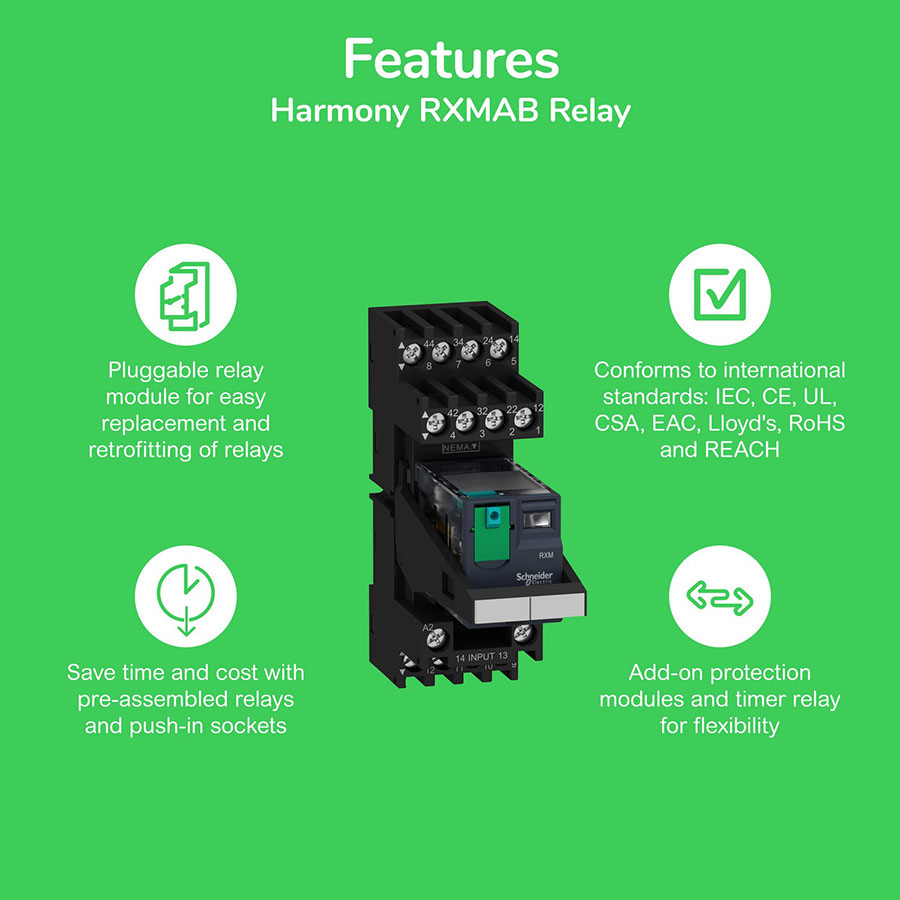

Schneider Electric RXM2AB2P7PVP — це готовий до монтажу модульний комплект промислової автоматики (комплектне рішення), який поставляється в єдиній індивідуальній упаковці. До складу комплекту входять: двоконтактне проміжне електромагнітне реле серії Harmony RXM, сумісна монтажна розетка (колодка) з безгвинтовими пружинними затискачами Push-in, пластиковий кліпс-фіксатор та захисна знімна панель для маркування. Головна перевага цієї конфігурації полягає в підвищеній навантажувальній здатності силових елементів: реле оснащене двома перекидними контактами (2CO) і розраховане на комутацію номінального струму до 10 А на кожен контакт. На передній панелі реле розташована багатофункціональна тестова кнопка червоного кольору з двома режимами роботи (натискання для миттєвої перевірки ланцюга та шторка-фіксатор для тривалого примусового замикання контактів вручну) та механічний покажчик стану контактної групи. Поставка елементів у зборі суттєво прискорює процес проектування та монтажу електричних щитів, а також оптимізує складську логістику.

Призначення

Комплект призначений для використання в системах автоматизованого керування, де потрібна комутація більш потужних електричних ланцюгів (до 10 А) при високій щільності монтажу та забезпеченні надійної гальванічної розв’язки. Наявність 2 незалежних перекидних груп контактів дозволяє одночасно керувати двома лініями — наприклад, силовими колами виконавчих пристроїв (насоси, ТЕНи, вентилятори, клапани) або передавати сигнали на входи контролерів (ПЛК). Завдяки безгвинтовій технології затискачів Push-in, комплект є ідеальним рішенням для об’єктів з високим рівнем вібрації та постійних механічних впливів (технологічні лінії, промислові станки, конвеєри, транспортна інфраструктура), а також для систем кліматичного контролю (HVAC) та щитів розподілу електроенергії.

Технічні характеристики

Підключення

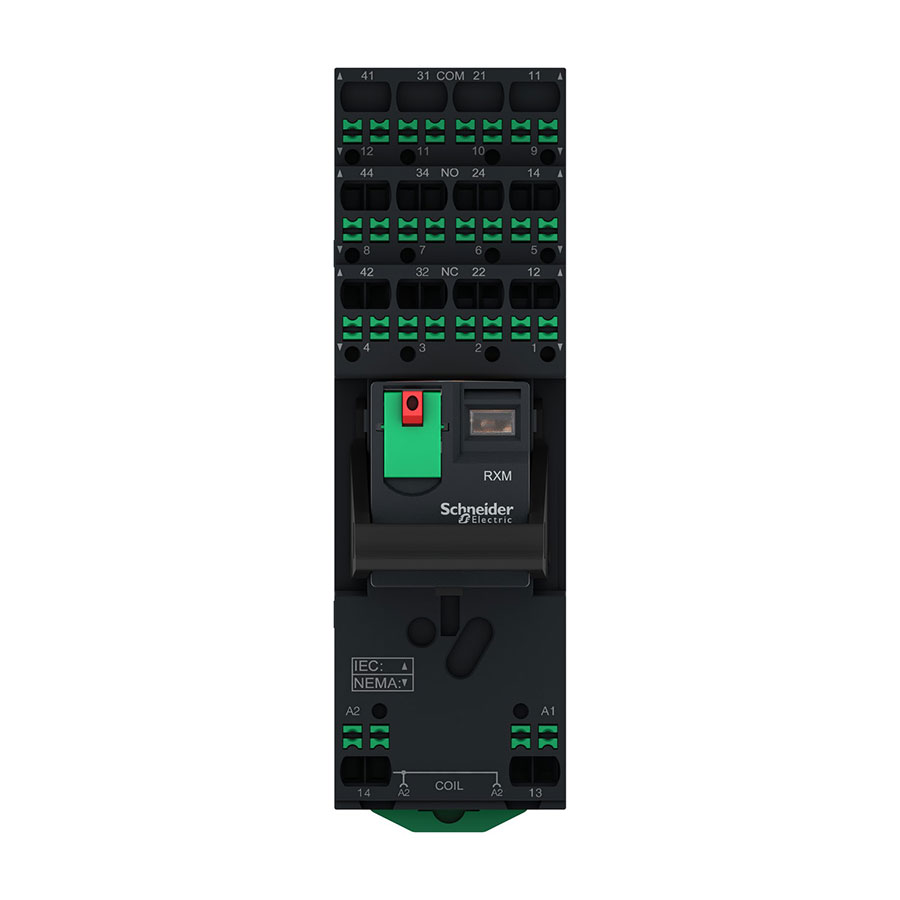

Комплект повністю зібраний та готовий до дротового монтажу. При підключенні керуйтеся маркуванням, нанесеним на лицьову панель безгвинтової колодки Push-in (модель RXZE2P114M). Зверніть увагу, що універсальна колодка має 4 групи затискачів, але в даному комплекті використовуються лише дві крайні групи контактів (групи 1 та 4):

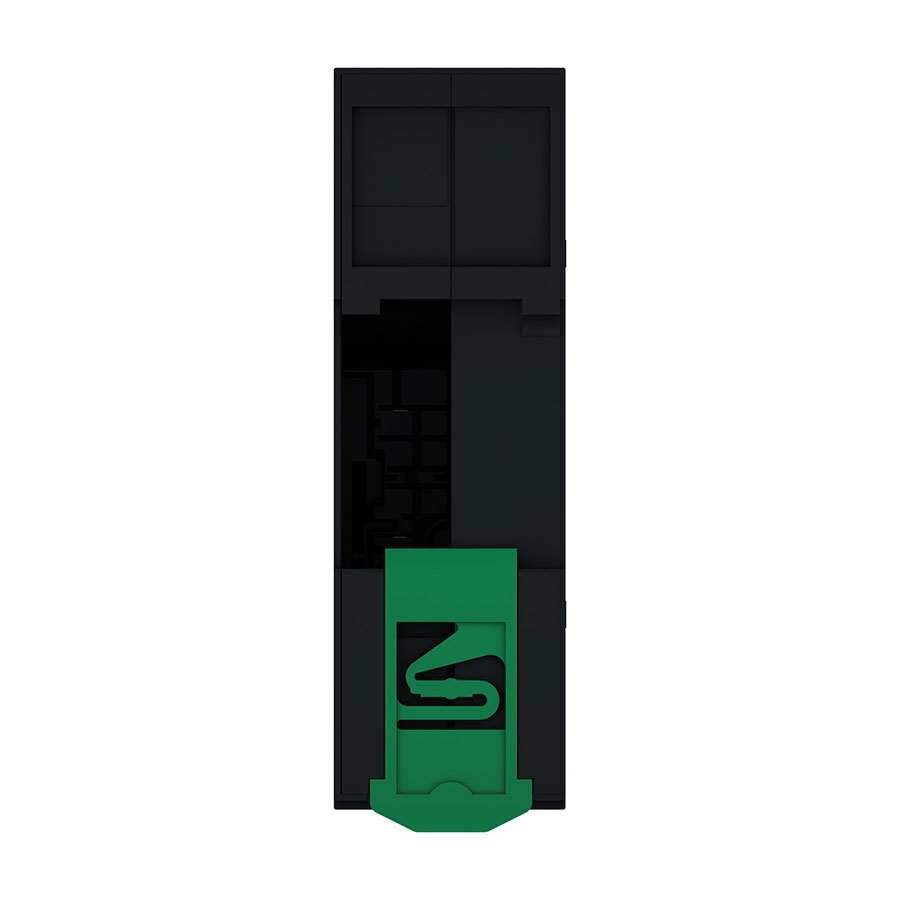

1. Монтаж на DIN-рейку: Закріпіть колодку на стандартній DIN-рейці 35 мм за допомогою нижнього пластикового зачепа. Переконайтеся, що реле щільно сидить у гнізді розетки та надійно зафіксоване пластиковою скобою-кліпсою з комплекту.

2. Підключення живлення котушки (~230 В AC): Напруга керування змінного струму подається на нижні клеми колодки, які відповідають виводам А1 та А2. Оскільки котушка працює на змінному струмі (AC), дотримання полярності “фаза-нуль” на клемах А1 і А2 не впливає на працездатність реле. Для підключення провода за технологією Push-in достатньо просто вставити зачищений кінець одножильного провідника або затиснутого багатожильного наконечника (типу НШВІ) безпосередньо в круглий отвір клеми.

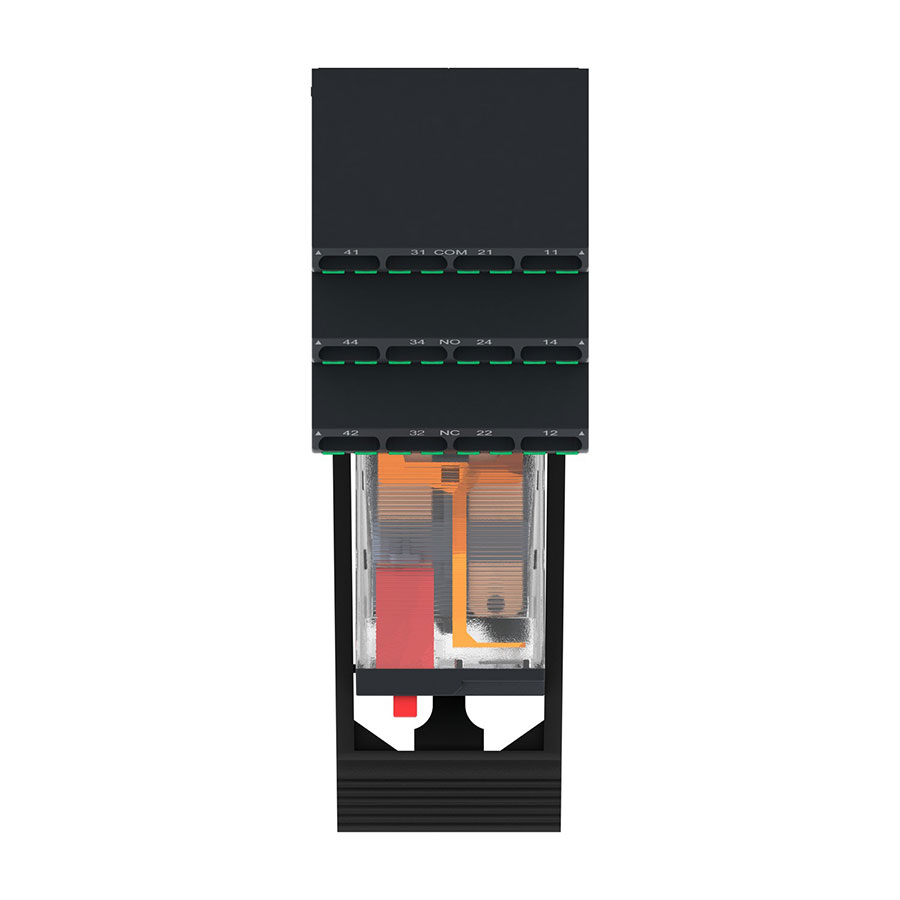

3. Підключення двох груп керованих ланцюгів (задіюються канали 11-12-14 та 41-42-44):

• Клеми 11 та 41 (COM) розташовані у верхній частині колодки — це спільні рухомі контакти, сюди підключаються живильні лінії керованого обладнання.

• Клеми 12 та 42 (NC) — виходи нормально закритих контактів (замкнені із відповідними спільними контактами, коли на котушці немає напруги).

• Клеми 14 та 44 (NO) — виходи нормально відкритих контактів (замикаються із спільними контактами лише тоді, коли на котушку А1-А2 подано напругу ~230 В).

• Клеми каналів 2 (21, 22, 24) та 3 (31, 32, 34) залишаються вільними, оскільки реле RXM2AB2P7 фізично має лише дві контактні групи.

Додаткова інформація

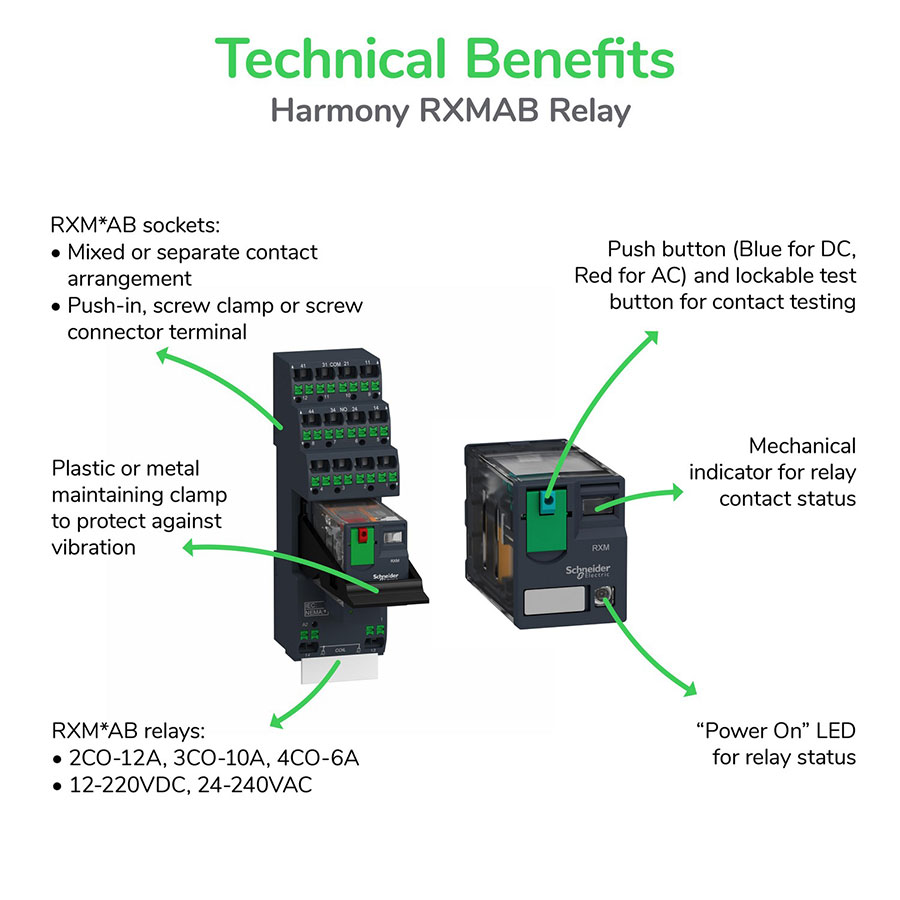

• Особливість конструкції кнопки та індексу “2”: Наявність висувної пластикової шторки над червоною кнопкою дозволяє зафіксувати контакти у замкнутому стані. Це полегшує пусконалагоджувальні роботи та тестування кіл без необхідності постійного утримання кнопки пальцем. Разом з цим, реле оснащене механічним індикатором (прапорцем), який дублює стан контактів і чітко видно через прозоре віконце.

• Перевага технології Push-in: Самозатискні пружинні клеми забезпечують постійне стабільне зусилля притискання провода протягом усього терміну експлуатації. Це скорочує час монтажу до 64% порівняно зі звичайними гвинтовими колодками та повністю ліквідує необхідність періодичного підтягування гвинтів при регламентному обслуговуванні.

• Розширення та модернізація: Монтажна колодка розрахована на універсальну роботу з реле серії RXM на 2, 3 або 4 контактні групи. За потреби ви можете самостійно встановити в спеціальний внутрішній слот колодки додаткові знімні захисні модулі серії RXM (наприклад, варисторні модулі або RC-ланцюги для гасіння імпульсних сплесків напруги на котучці змінного струму), а також модулі додаткової світлодіодної індикації.
