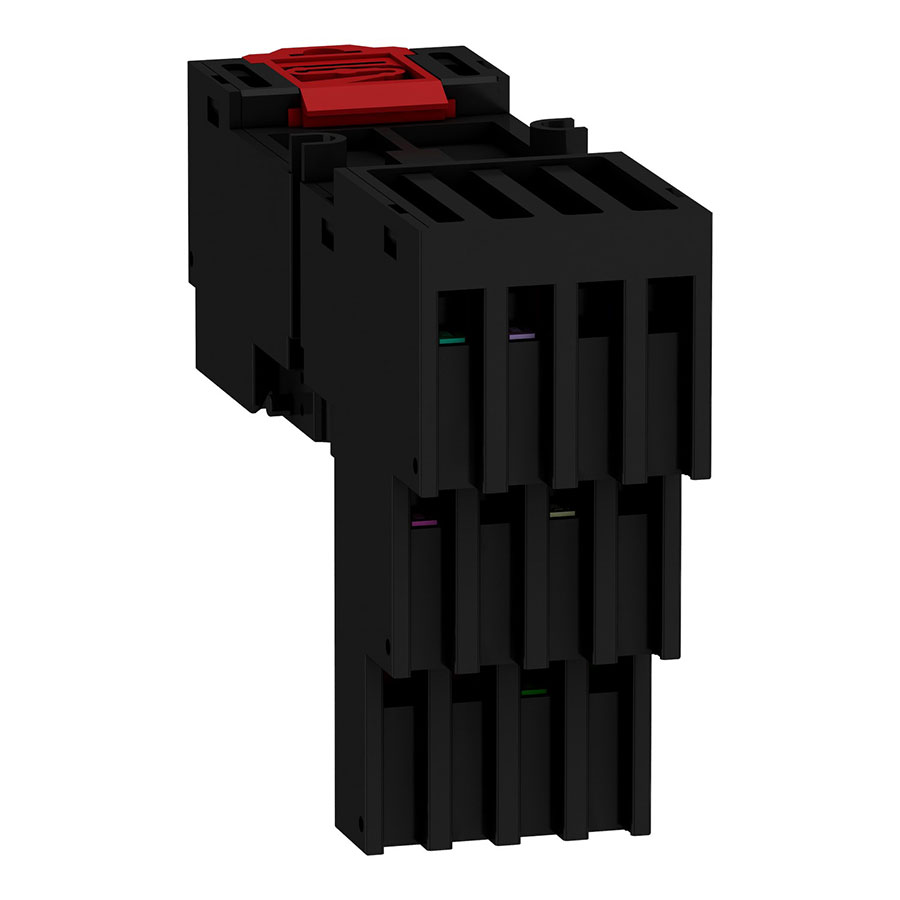

Монтажна колодка (розетка) Schneider Electric Harmony RXZE2S114M з гвинтовими затискачами

Опис

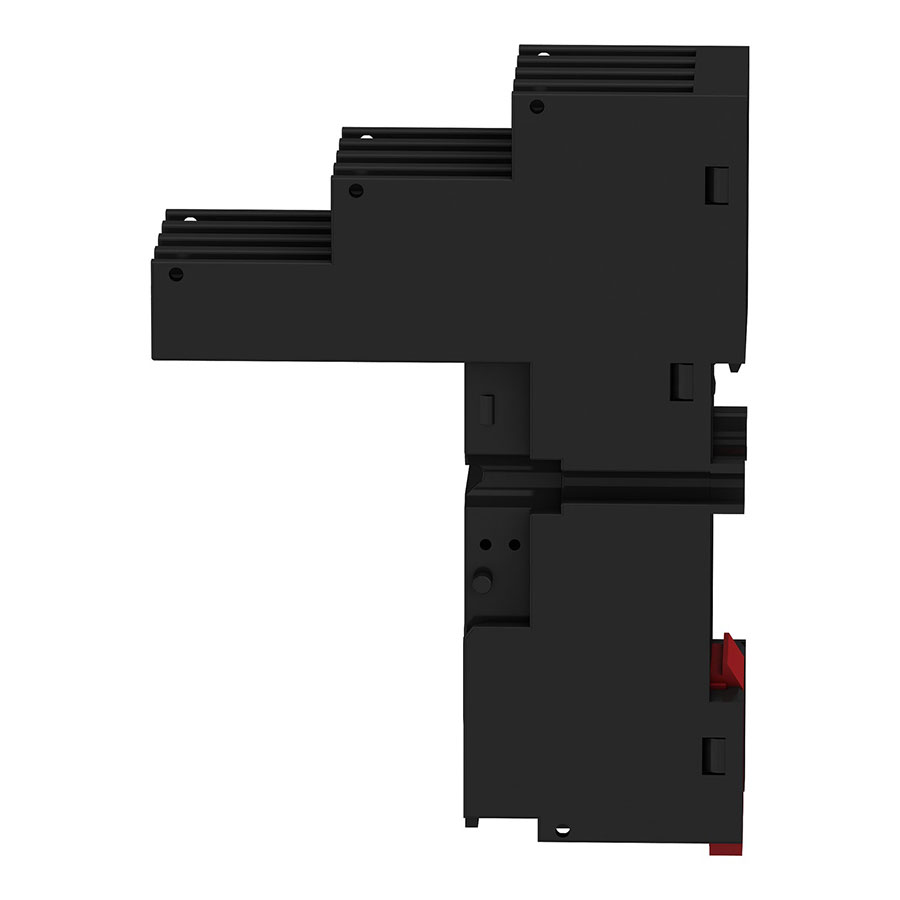

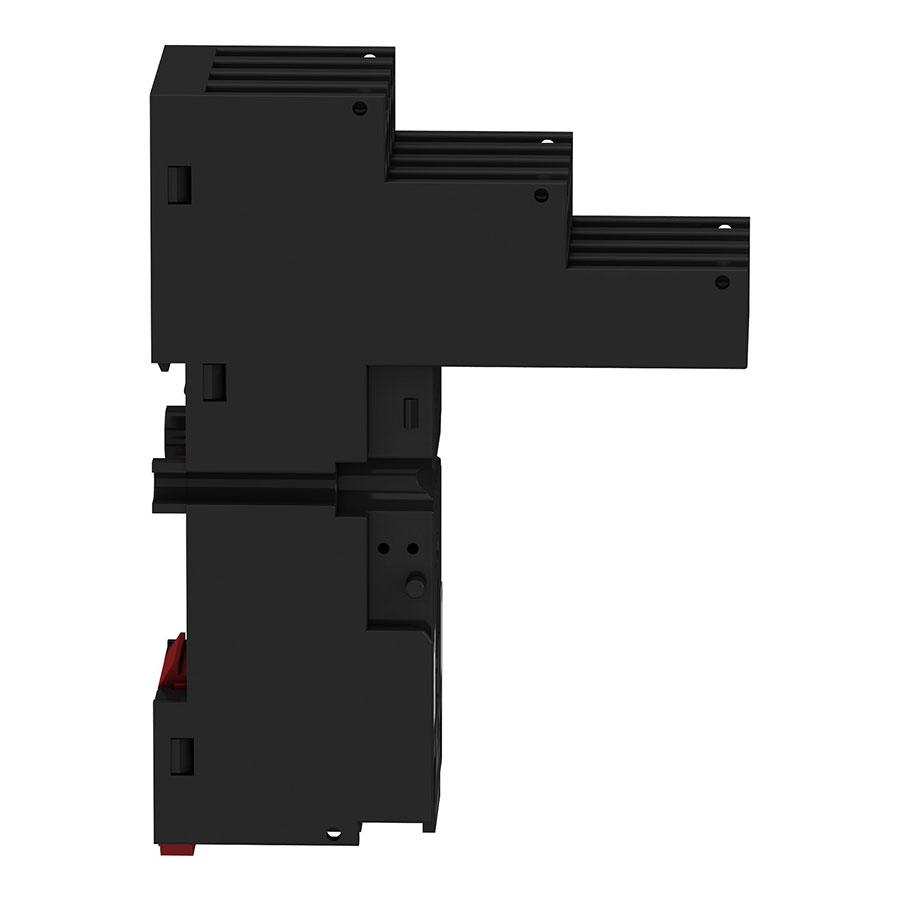

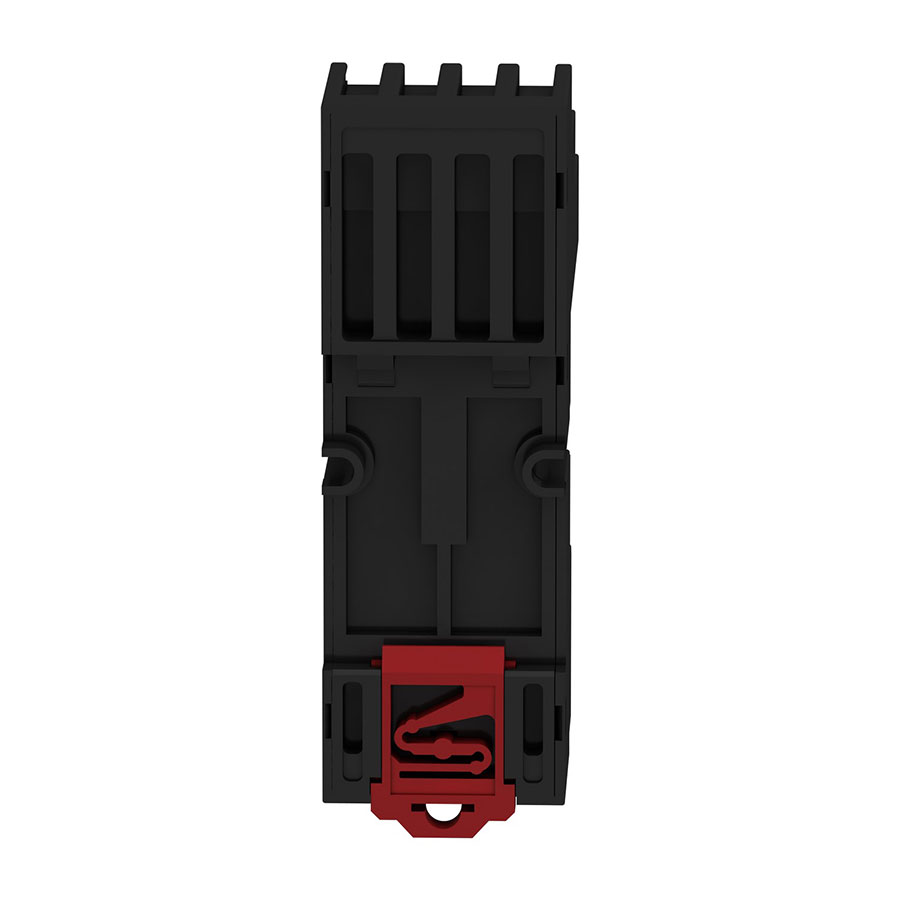

Schneider Electric RXZE2S114M — це професійна сумісна монтажна колодка (розетка), розрахована на встановлення проміжних електромеханічних реле серії Harmony RXM із 2, 3 або 4 перекидними контактами (4CO). Головна відмінність цієї моделі полягає у використанні надійної та класичної технології гвинтової фіксації провідників, що забезпечує максимальну площу електричного контакту та стійкість до значних струмових навантажень. Колодка виготовлена з високоякісного негорючого пластику, має роздільне розташування клем (вхідні кола керування та вихідні комутаційні ланцюги рознесені по різних сторонах корпусу) і призначена для швидкого монтажу на стандартну DIN-рейку 35 мм або безпосередньо на монтажну панель за допомогою гвинтів.

Призначення

Гвинтова розетка RXZE2S114M служить інтерфейсним та опорним елементом для побудови систем автоматизації, релейного захисту та розподілу електроенергії. Вона дозволяє інтегрувати мініатюрні знімні реле типу Harmony RXM у силові та сигнальні шафи керування. Роздільне (рознесене) розташування гвинтових клем суттєво спрощує прокладання дротів, полегшує маркування ліній, мінімізує ризик випадкового короткого замикання під час монтажу та обслуговування, а також спрощує візуальний контроль і діагностику щита пусконалагоджувальним персоналом.

Технічні характеристики

Підключення та маркування клем

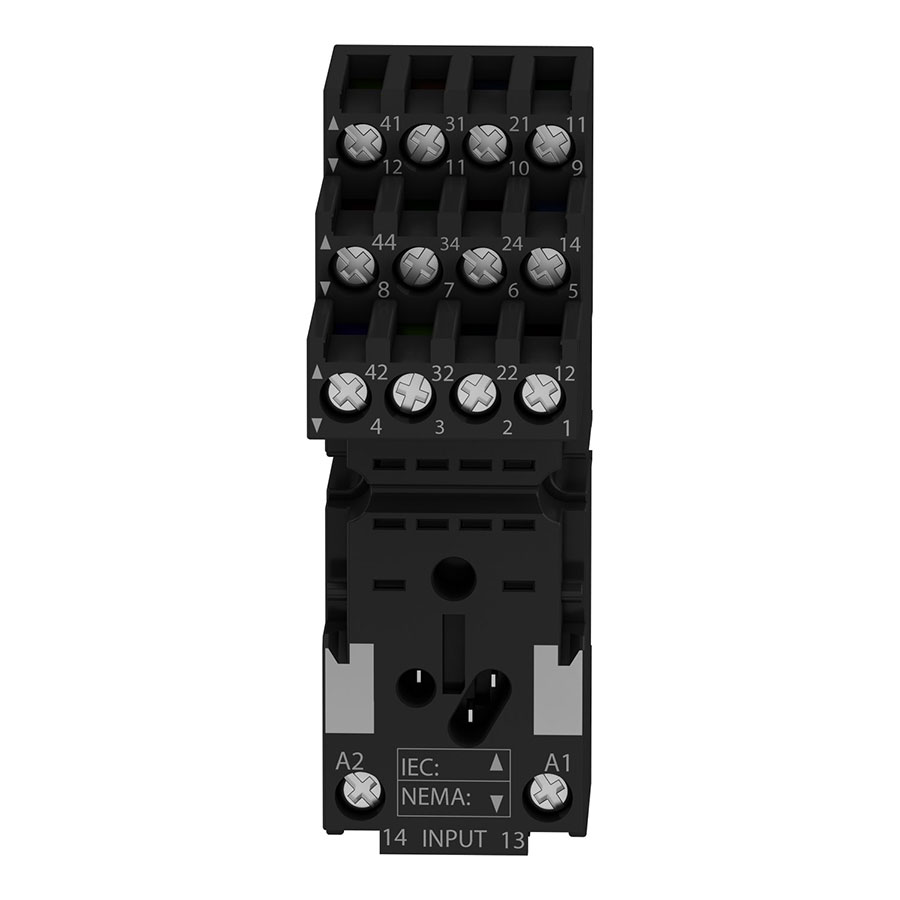

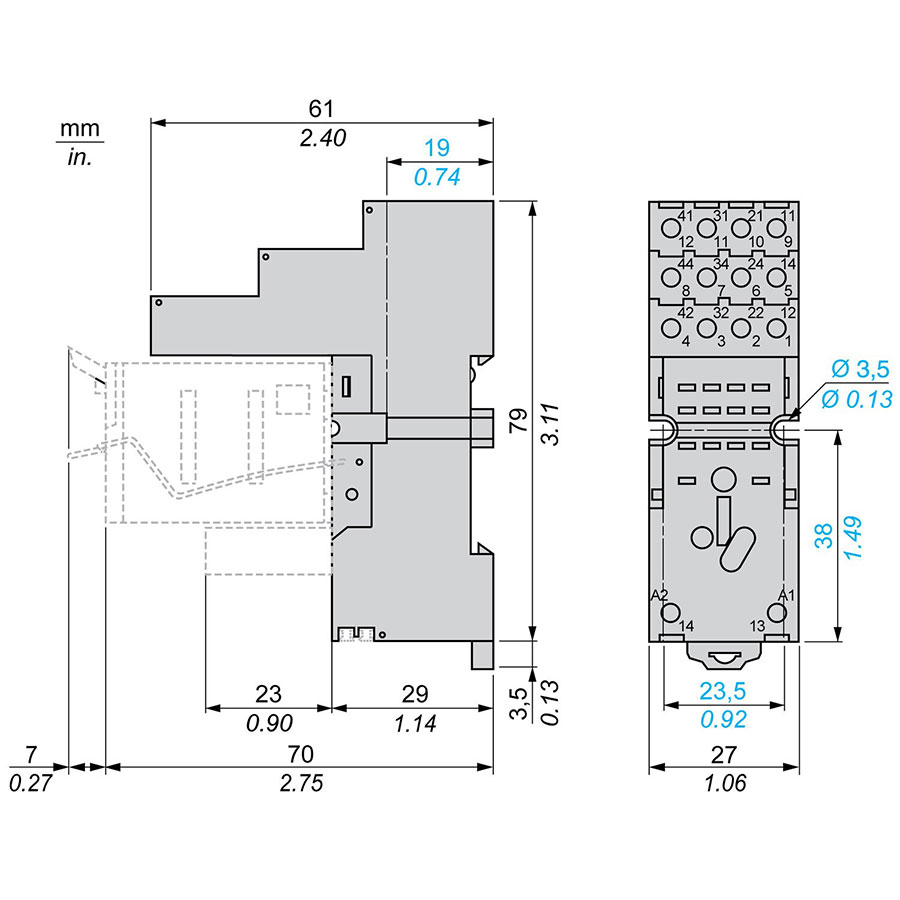

При підключенні провідників керуйтеся чітким дворядним маркуванням (за стандартами IEC та NEMA), нанесеним біля кожного гвинтового затискача:

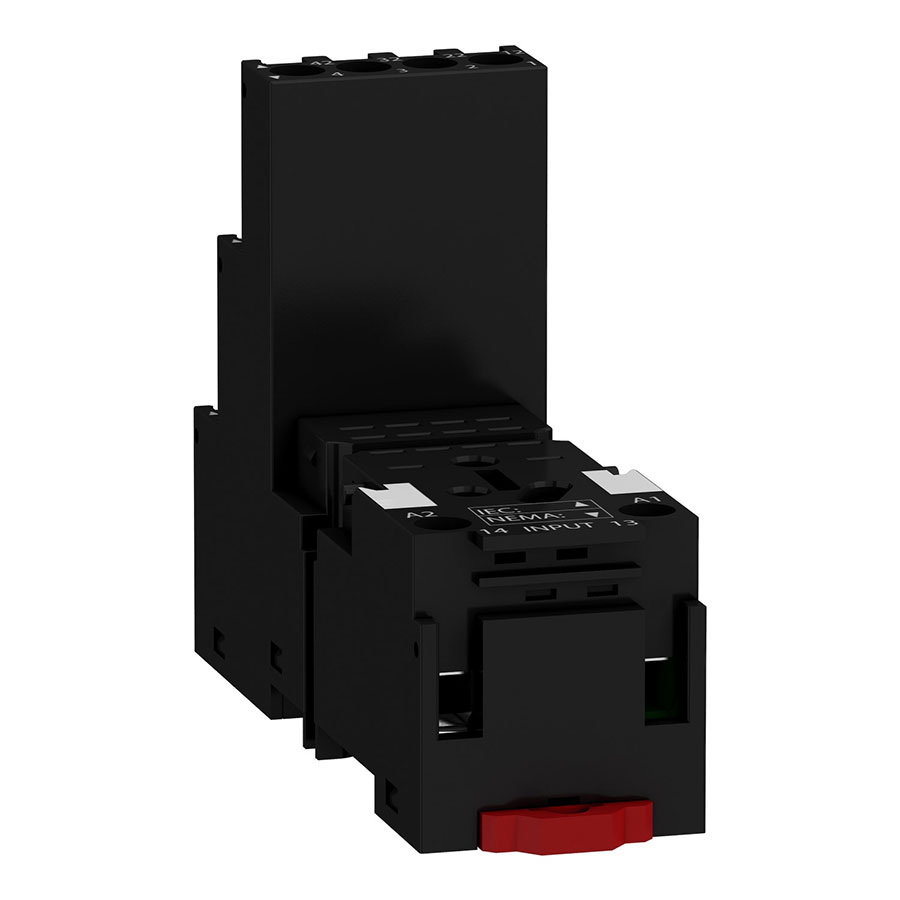

1. Кола живлення котушки (Нижня частина колодки):

Клеми А1 та А2 (відповідають контактам 13 і 14 за класифікацією NEMA) призначені для підключення керуючої напруги. Якщо використовується реле постійного струму (DC) із вбудованим або зовнішнім захисним діодом, позитивний потенціал (+24В) підключається до клеми А1, а мінус (0В) — до клеми А2.

2. Комутаційні ланцюги (Верхня трирівнева частина колодки):

• Верхній ряд клем: 11, 21, 31, 41 (COM) — спільні рухомі контакти перекидних груп (за NEMA: 9, 10, 11, 12).

• Середній ряд клем: 14, 24, 34, 44 (NO) — нормально відкриті контакти (за NEMA: 5, 6, 7, 8). Замикаються зі спільними контактами при подачі живлення на котушку.

• Нижній ряд клем: 12, 22, 32, 42 (NC) — нормально закриті контакти (за NEMA: 1, 2, 3, 4). Розмикаються зі спільними контактами при спрацьовуванні реле.

Примітка щодо використання: Якщо в колодку встановлюється двоконтактне реле (наприклад, RXM2…), робочими будуть лише крайні канали — 1-а та 4-а групи затискачів (11-12-14 та 41-42-44), а внутрішні гвинти залишаться вільними.

Додаткова інформація

• Розширена функціональність: У центральній частині колодки, безпосередньо під місцем посадки реле, розташований технологічний роз’єм для встановлення додаткових знімних модулів серії RZZE. Це дозволяє без використання інструментів та пайки додати в схему світлодіод індикації спрацьовування, варистор або діод для гасіння електромагнітних сплесків напруги на котушці.

• Монтажні рекомендації: Гвинтові затискачі оптимізовані для роботи як з одножильним жорстким дротом, так і з гнучким багатожильним кабелем. При використанні багатожильного проводу обов’язково застосовуйте відповідні кабельні наконечники (наприклад, типу НШВІ або НШВІ-2 для спареного підключення), щоб уникнути перетискання чи обламування мідних жил гвинтом та зберегти високу надійність з’єднання в процесі експлуатації.
