    Твердотільне однофазне реле Schneider Electric Harmony SSP1 (артикул: SSP1A450BDT)

    Опис

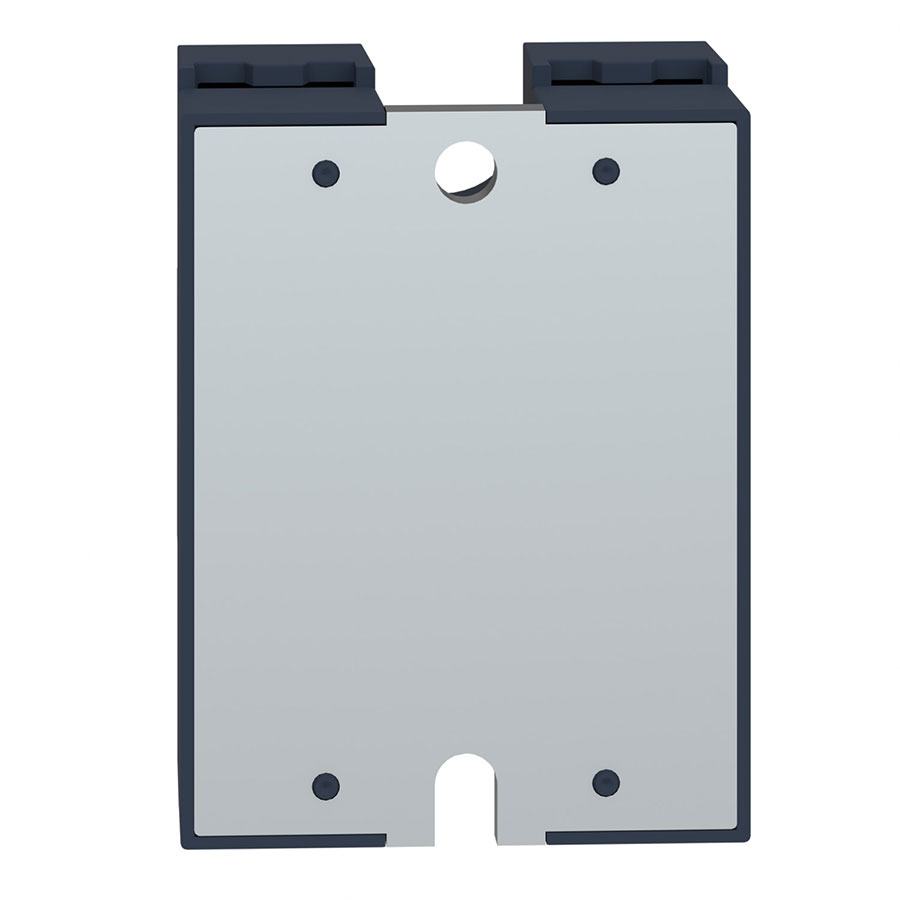

    Твердотільне реле (SSR) SSP1A450BDT від Schneider Electric — це сучасний напівпровідниковий пристрій, призначений для безшумної та довговічної комутації однофазного силового навантаження. Оскільки всередині реле немає рухомих механічних контактів, воно не іскрить, не створює акустичного шуму і має практично необмежений ресурс спрацьовувань. Дана модель оснащена симисторним (SCR) виходом і функцією перемикання при переході напруги через нуль (Zero Voltage Switching), що суттєво знижує рівень електромагнітних перешкод та захищає підключене обладнання від пускових струмів. Постачається у комплекті зі спеціальною заводською теплопровідною підкладкою (Thermal pad), закріпленою на тильній металевій стороні корпусу.

    Призначення

    Реле ідеально підходить для керування потужними резистивними навантаженнями (нагрівальні елементи, ТЕНи, інфрачервоні лампи) та помірними індуктивними навантаженнями (електродвигуни, вентилятори) у промислових системах автоматизації, екструдерах, пакувальному та термопластавтоматному обладнанні. Завдяки високій стійкості до вібрацій та забруднень, воно незамінне у важких експлуатаційних умовах.

    Технічні характеристики

    ПараметрЗначення
    АртикулSSP1A450BDT
    ВиробникSchneider Electric
    СеріяHarmony Solid State Relays (SSP1)
    Тип релеТвердотільне (напівпровідникове), однофазне
    Номінальний струм навантаження50 А
    Діапазон напруги навантаження (вихід)48 — 660 В змінного струму (AC)
    Керуюча напруга (вхід)4 — 32 В постійного струму (DC)
    Тип виходуSCR (симисторний вихід)
    Режим комутаціїПеремикання в нулі (Zero Voltage Switching) — оптимально для ТЕНів
    Струм керування (входу)7 — 12 мА
    Час відгуку0.5 циклу (вмикання / вимикання)
    Максимальне пікове перенапруження1200 В
    Індикація стануВбудований світлодіод (зелений LED) на передній панелі
    Тип монтажуНа панель або на радіатор (за допомогою гвинтів)
    Матеріал теплової підкладкиЗаводська термопанель (Thermal pad) в комплекті
    Ступінь захистуIP20
    Вага нетто89.2 г
    Робоча температуравід -40°C до +80°C

    Підключення

    Підключення здійснюється строго за полярністю та маркуванням, вказаним на корпусі пристрою:

    1. Ланцюг керування (Вхід / Input):

      • Клема 3 (+) — підключається позитивний полюс (+) джерела керуючого сигналу постійного струму (=24В або іншого в діапазоні від 4 до 32В).
      • Клема 4 (-) — підключається негативний полюс (-) керуючого сигналу.

    2. Силовий ланцюг (Вихід / Load):

      • Клеми 1 (-) та 2 (+) служать для розриву та комутації фазного провідника змінного струму (~380В або іншої робочої напруги в межах 48-660В). Навантаження підключається послідовно в цей ланцюг.

    3. Момент затяжки гвинтів: Для вхідних клем становить 1.5–1.7 Нм, для силових вихідних клем — 2–2.2 Нм. Забезпечте щільний контакт, щоб уникнути нагрівання дротів.

    Додаткова інформація

    • Важливо про охолодження: Твердотільні реле на 50А при роботі на високих струмах виділяють значну кількість тепла. Для запобігання перегріву та виходу пристрою з ладу, його обов’язково потрібно монтувати на спеціальний металевий охолоджуючий радіатор (наприклад, моделі SSRHP05, SSRHP07 або аналогічні). Заводська термопідкладка, що йде в комплекті, замінює собою термопасту і забезпечує передачу тепла від реле до радіатора.

    • Сумісність із захисними автоматами: Виробник рекомендує використовувати для захисту ланцюга автоматичні вимикачі з характеристикою B на струм 32А (для координації типу 2) або 40А (для координації типу 1).
