КОНТАКТОР 3Р Е 1NC 9А АС3 ~220В 50 ГЦ

КОНТАКТОР 3Р Е 1NC 9А АС3 ~220В 50 ГЦ


Відгуки 0
Код товару: LC1E0901M5 Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
1 028 грн


Доступно під замовлення

  • Опис

    Контактор 3-полюсний EasyPact TVS 9А AC-3 220В 50Гц з вбудованим контактом 1НЗ Schneider Electric LC1E0901M5

    Опис

    Schneider Electric LC1E0901M5 — це триполюсний силовий контактор (пускач) магнітної серії EasyPact TVS, призначений для частого комутування, прямого пуску та дистанційного керування трифазними асинхронними електродвигунами, а також іншими промисловими індуктивними й резистивними навантаженнями.

    Головна відмінність цієї моделі від LC1E0910M5 — наявність вбудованого додаткового нормально закритого контакту (1НЗ) замість нормально відкритого. Це виконання є обов’язковим для побудови схем взаємного механіко-електричного блокування (наприклад, у реверсивних збірках або системах автоматического введення резерву — АВР), де при спрацьовуванні та ввімкненні контактора допоміжне коло керування має надійно розімкнутися, запобігаючи одночасному увімкненню другого зустрічного апарата.

    Апарат укомплектований стандартною керуючою котушкою на 220 В змінного струму з частотою 50 Гц (код напруги — M5). Корпус має універсальну ширину 45 мм, а силові затискачі виконані у вигляді класичних гвинтових клем із квадратними шайбами. Це найбільш базова, стартова модель за номінальним струмом у лінійці EasyPact TVS.

    Призначення

    Контактор застосовується в промислових електрощитах, системах РЕМ, житлово-комунальному господарстві, для керування малопотужними насосними станціями, невеликими вентиляторами, конвеєрними лініями та системами автоматизації. Розрахований на роботу з електродвигунами потужністю до 4 кВт (при напрузі 380/400 В), а також для комутації нагрівальних елементів, ТЕНів та інтеграції в автоматичні схеми перемикання живлення (АВР).

    Технічні характеристики

    ПараметрЗначення
    Артикул (код виробника)LC1E0901M5
    Серія продуктуEasyPact TVS
    Тип виробуМагнітний силовий контактор
    Кількість полюсів3P (3 силові замикаючі контакти)
    Категорія застосуванняAC-1 (резистивне навантаження) / AC-3 (двигуни)
    Номінальний робочий струм в AC-39 А (при напрузі до 440 В і температурі до 55 градусів)
    Номінальний робочий струм в AC-125 А (при температурі до 60 градусів)
    Номінальна робоча напругадо 690 В змінного струму (AC) 50/60 Гц
    Потужність трифазного двигуна (AC-3)

    2.2 кВт при 220/230 В

    4 кВт при 380/400 В

    4 кВт при 415 В

    4 кВт при 500 В

    5.5 кВт при 660/690 В

    Напруга керуючої котушки220 В змінного струму (AC)
    Частота струму котушки50 Гц
    Вбудовані додаткові контакти1 НЗ (один нормально закритий / розмикаючий)
    Номінальна напруга ізоляції690 В (згідно з IEC 60947-4-1)
    Номінальна імпульсна напруга6 кВ
    Технологія керуючої котушкиБез вбудованого модуля обмежувача сплесків напруги
    Діапазон напруги котушки

    Втягування: від 85% до 110% від номіналу

    Відпускання: від 30% до 60% від номіналу

    Середня потужність котушки (50 Гц)

    Втягування: 95 ВА

    Утримання: 8.3 ВА

    Розсіювання потужності на один полюс0.3 Вт (AC-3) / 2.7 Вт (AC-1)
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість1 400 000 циклів (AC-3) / 300 000 циклів (AC-1)
    Ступінь захисту оболонкиIP20 (фронтальна панель згідно з IEC 60529)
    Діапазон робочих температурвід -5 до +55 градусів (дозволено від -40 до +70 градусів при зниженні струмів)
    Тип монтажуНа DIN-рейку 35 мм або гвинтами на монтажну панель

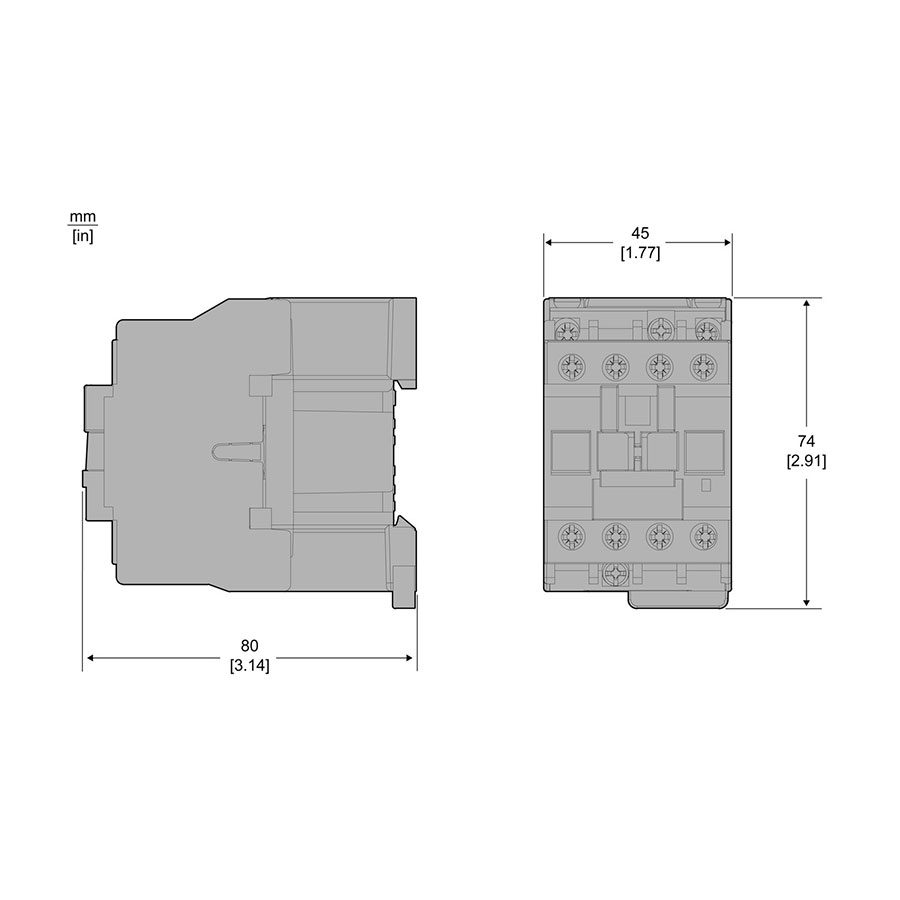

    Габаритні розміри (Ш х В х Г)45 х 74 х 80 мм
    Вага нетто0,330 кг

    Додаткова інформація

    • Особливості підключення: Силові затискачі виконані у вигляді стандартних гвинтових клем із квадратними шайбами. Вони надійно фіксують моножильний мідний дріт або багатожильний провід, попередньо обтиснутий трубчастими наконечниками (типу НШВІ).

    • Монтаж та компонування: Ширина корпусу становить усього 45 мм, що відповідає єдиному стандарту для пускачів серії EasyPact TVS малої потужності (від 9 до 38 А). Контактор легко замикається на стандартну DIN-рейку 35 мм або фіксується гвинтами безпосередньо на монтажну панель.

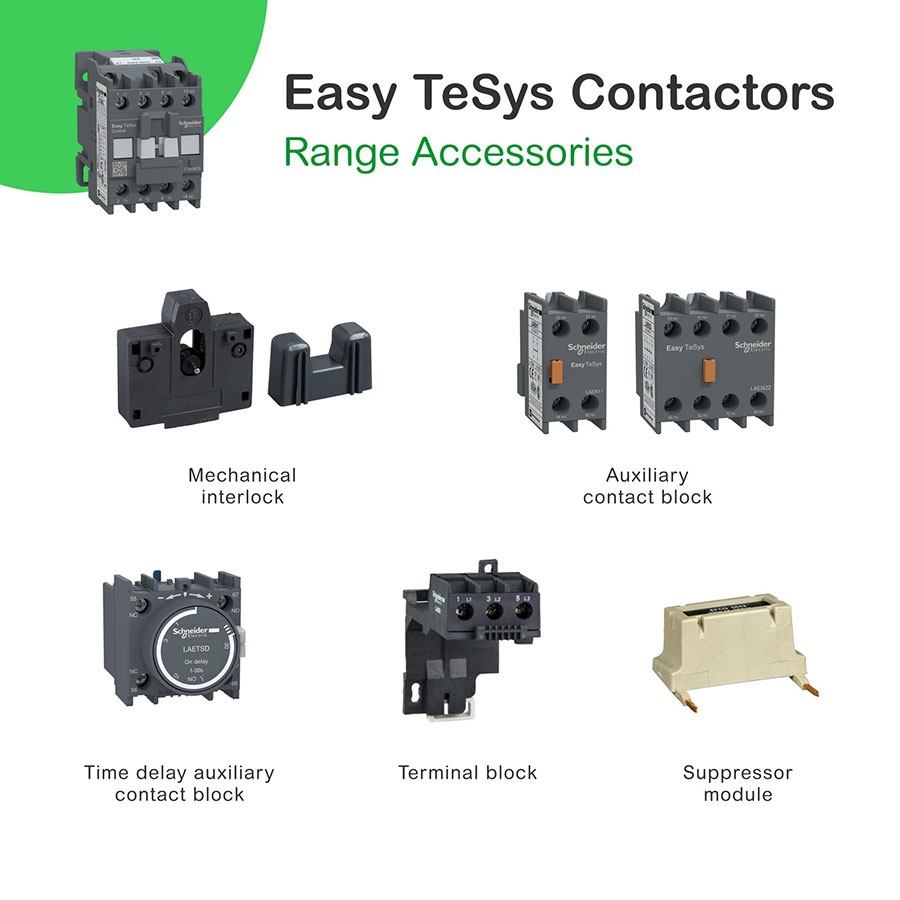

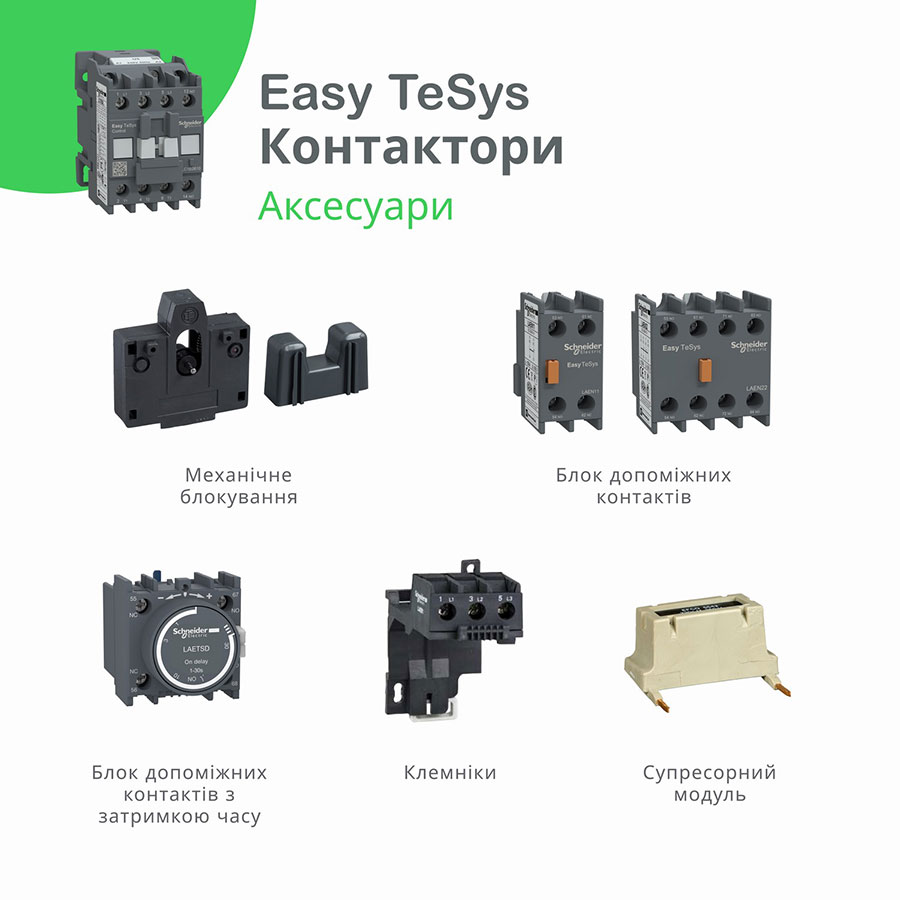

    • Сумісне допоміжне обладнання: За потреби збільшити кількість керуючих або сигнальних ліній, на лицьову панель контактора встановлюються додаткові блоки контактів серії LAEN (наприклад, LAEN11, LAEN22). Для захисту підключеного електродвигуна від тривалих струмових перевантажень, асиметрії або обриву однієї з фаз контактор безпосередньо стикується з тепловими реле серії EasyPact TVS LRE12 (діапазон струму реле вибирається відповідно до номінального струму двигуна). Створення реверсивних збірок здійснюється за допомогою блоку механічного взаємоблокування LAEM1.

    • Сертифікація: Контактор повністю відповідає міжнародним вимогам стандарту безпеки та промислової якості IEC 60947-4-1, сертифікований для експлуатації в Україні, має офіційні маркування CE та EAC.

    Колір товару може відрізнятися від зображення на сайті через особливості налаштування монітора.

    Комплектація та зовнішній вигляд можуть змінюватися виробником без попереднього повідомлення. Якщо для вас важливі певні характеристики — уточнюйте їх у менеджера.

    Ціни на сайті та в магазинах міста можуть відрізнятися.

  • Характеристики

    Виробник

    Тип

    Напруга котушки керування

    ~230 В AC

    Номінальний струм

    Серія

    Призначення

    Кількість полюсів

    Монтаж

    ,

    Конфігурація контактів

    3 NO + 1 NC
