Колодка монтажна (гвинтовий цоколь) Schneider Electric Harmony SSLZ (артикул: SSLZVA1)

Опис

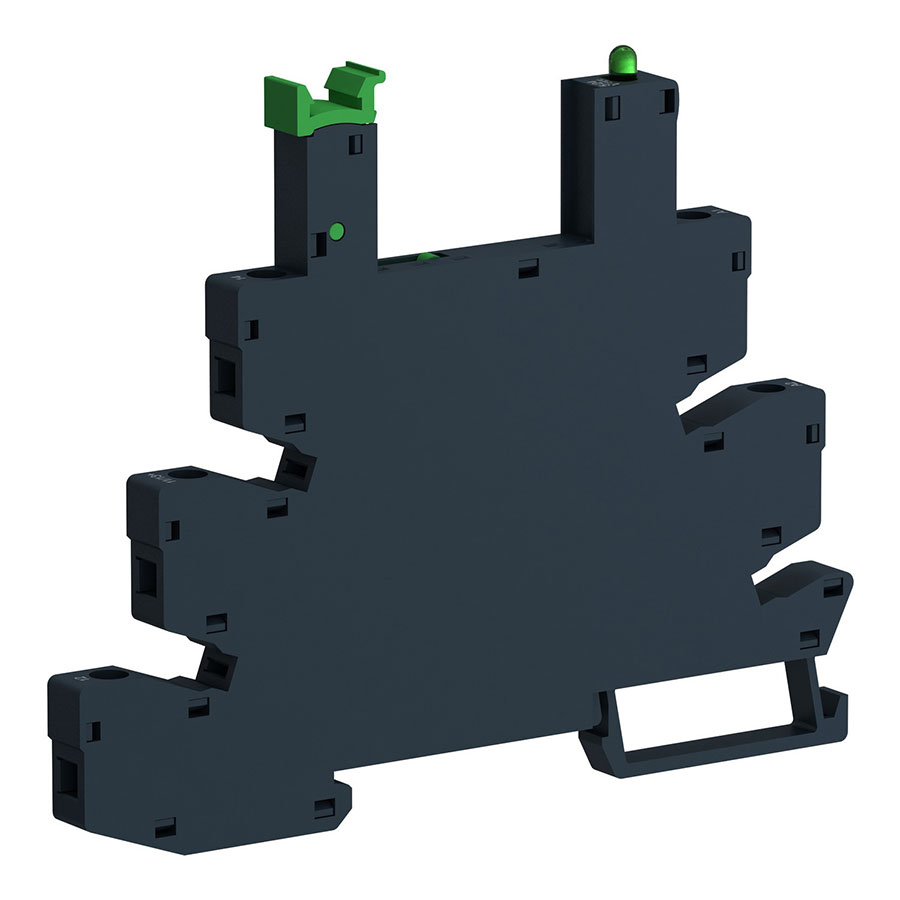

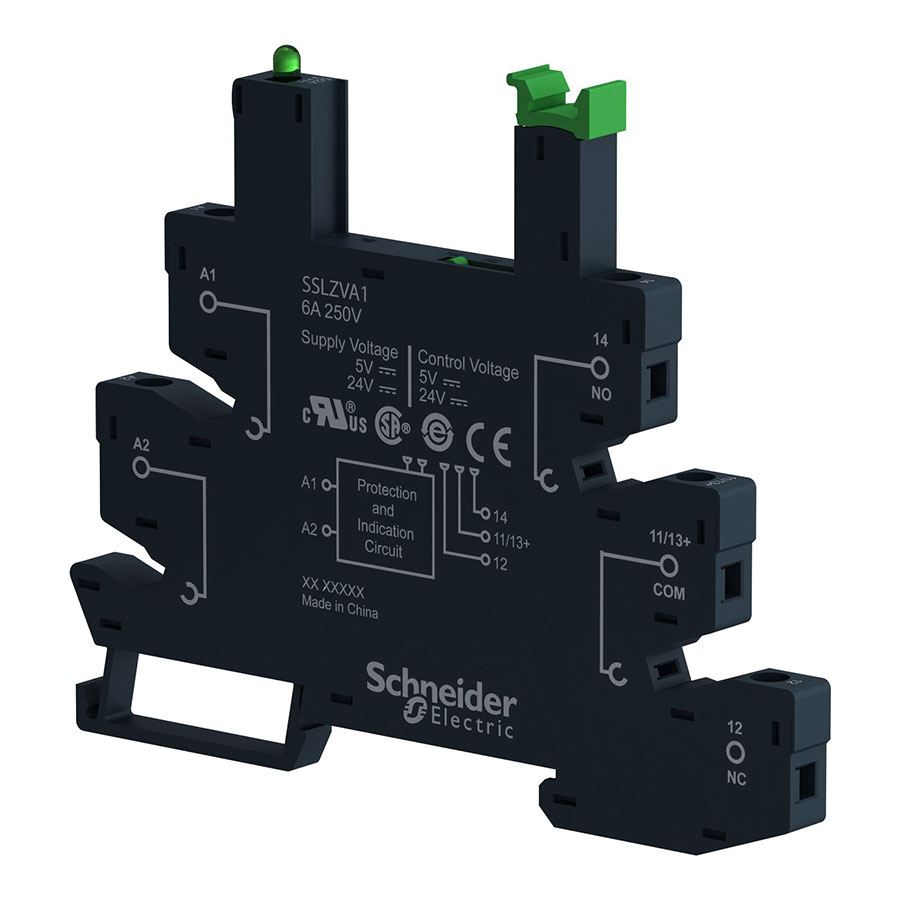

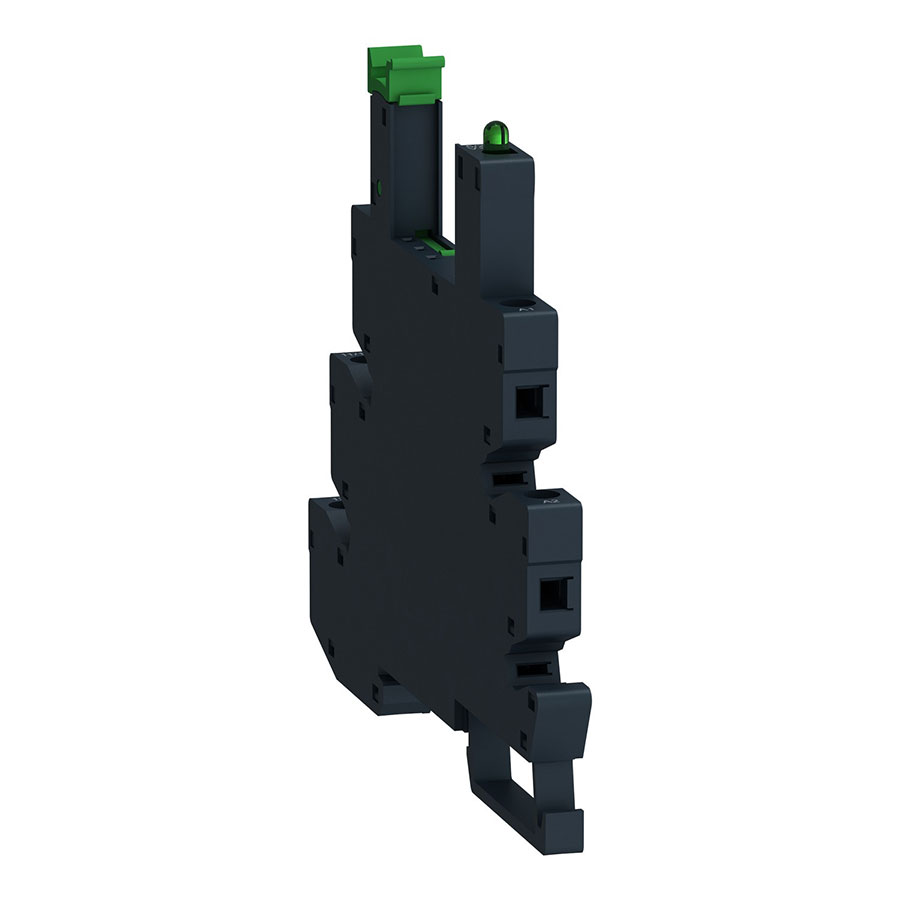

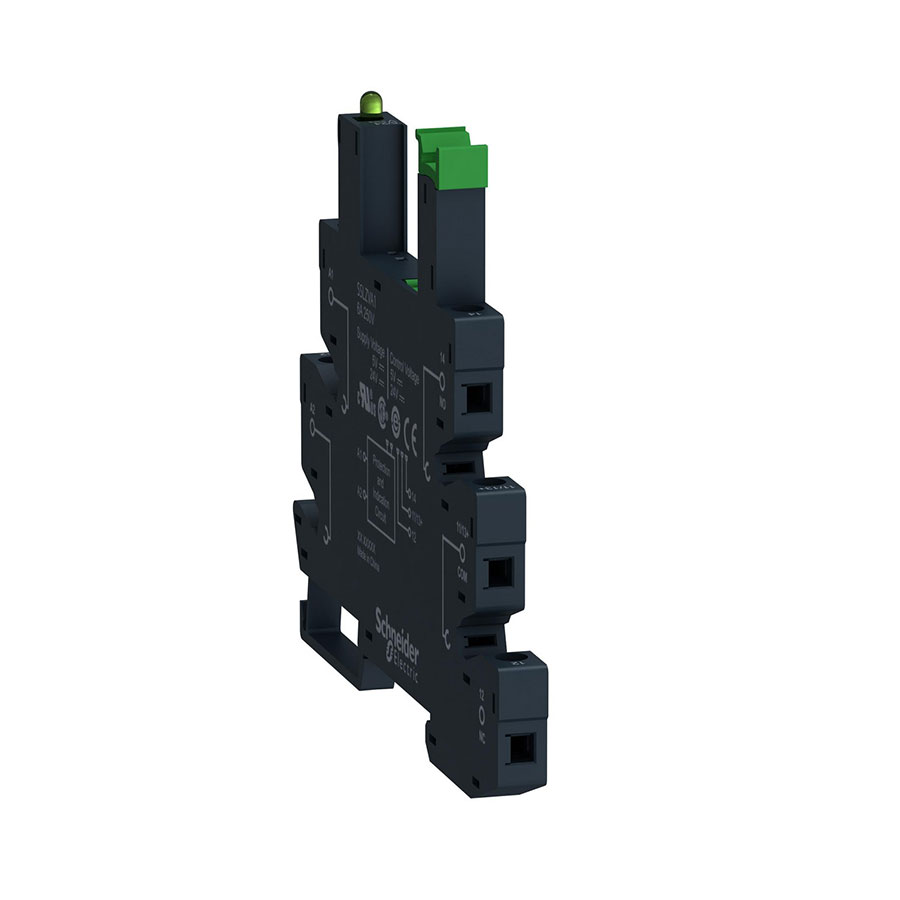

Монтажна колодка (розетка) SSLZVA1 від провідного європейського бренду Schneider Electric призначена для встановлення та швидкого підключення тонких інтерфейсних твердотільних реле серії Harmony SSL. Модель має надкомпактний модульний корпус (ширина всього 6.2 мм), що дозволяє максимально ефективно використовувати простір всередині електричного щита. Колодка оснащена класичними надійними гвинтовими затискачами для підключення провідників та вбудованою електронною платою, яка забезпечує захист ланцюга керування та світлодіодну індикацію стану. На передній частині встановлено яскравий зелений механічний затискач-фіксатор, який жорстко утримує реле на своєму місці та служить важелем для його швидкого витягання. Чітке маркування та графічна схема підключення нанесені безпосередньо на бокову стінку пристрою (див. фото SSLZVA1_1.jpg).

Призначення

Колодка служить інтерфейсною платформою для комутаційних реле. Вона використовується в шафах автоматики, розподільних щитах та системах керування на базі програмованих логічних контролерів (ПЛК). Головна задача виробу — забезпечити зручний монтаж реле на DIN-рейку, надійне підключення силових та керуючих дротів, а також захистити чутливі входи електронних компонентів від перенапруги.

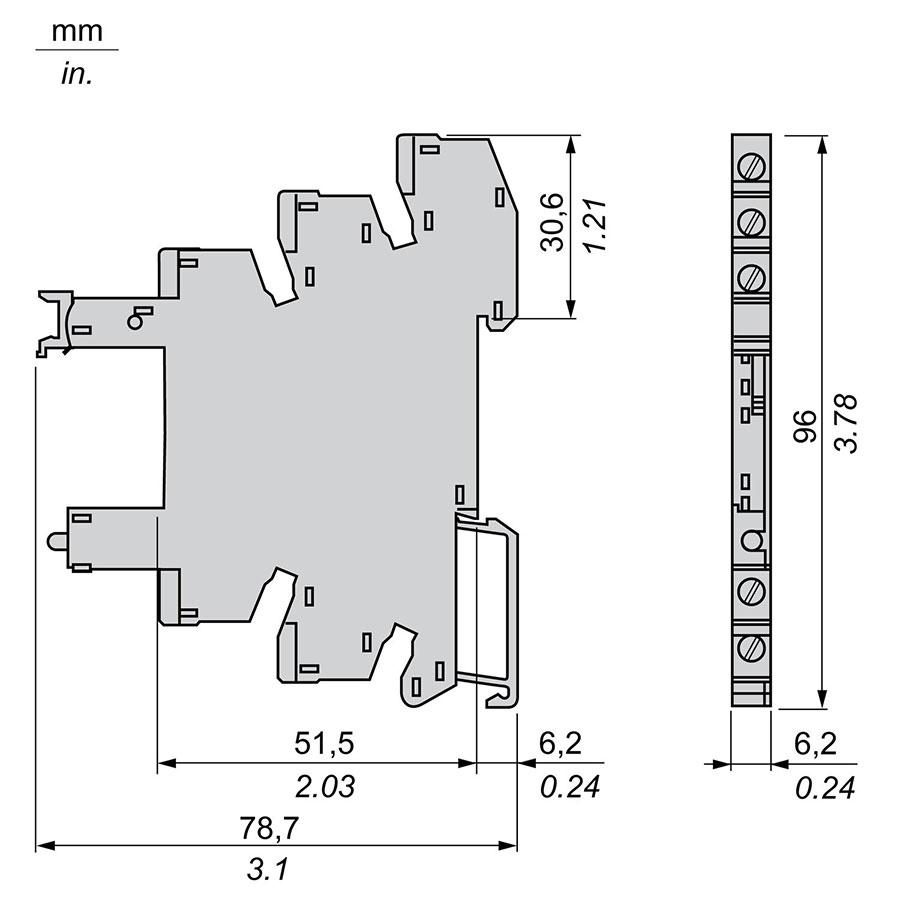

Технічні характеристики

Підключення

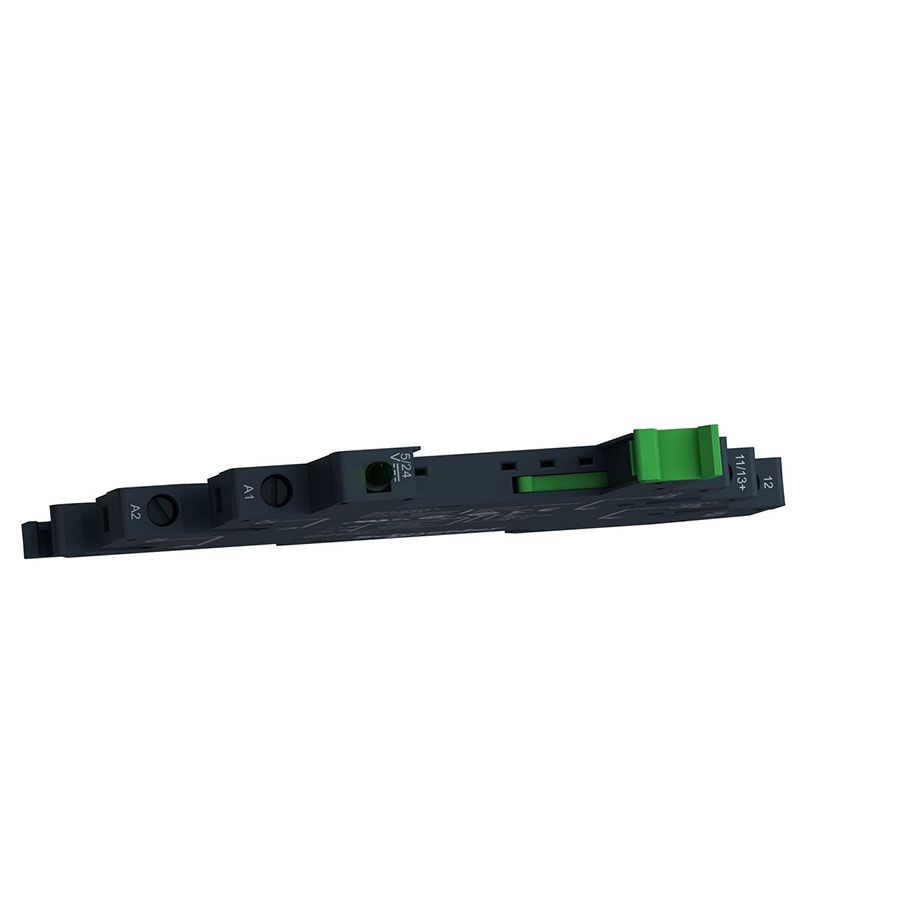

Колодка фіксується на стандартній DIN-рейці за допомогою надійного пластикового зачепа знизу. Дроти підключаються до гвинтових клем відповідно до схеми на корпусі:

1. Ланцюг керування (Input / нижня частина колодки):

• • Клема A1 — підключається позитивний полюс (+) керуючого сигналу =24В DC.
  • Клема A2 — підключається негативний полюс (-) керуючого ланцюга.

2. Силовий комутаційний ланцюг (Output / верхня та права частини колодки):

• • Клема 11/13+ (COM) — загальний контакт для підведення живлення навантаження.
  • Клема 14 (NO) — нормально розімкнений вихід на споживача (використовується при встановленні реле з контактом 1 NO).
  • Клема 12 (NC) — нормально замкнений вихід (задіяний лише у випадку встановлення відповідних типів реле).

3. Момент затяжки: Рекомендоване зусилля для гвинтів становить 0.5 Нм. Не перевищуйте це значення, щоб не пошкодити компактні клемні гнізда.

Додаткова інформація

• Максимальна ремонтопридатність: Головна перевага використання колодки SSLZVA1 полягає в тому, що при виході з ладу самого твердотільного реле (наприклад, через коротке замикання в лінії навантаження), вам не потрібно від’єднувати дроти та демонтувати колодку. Заміна реле триває кілька секунд: достатньо віджати зелений пластиковий важіль, витягти старе реле і вставити нове.

• Електронна обв’язка: Усередині колодки вже реалізовано схему захисту та індикації (Protection and Indication Circuit), що позбавляє монтажника необхідності встановлювати зовнішні захисні діоди проти зворотного струму котушок чи індуктивних навантажень.

• Постачання: Ціна вказана за саму колодку. Твердотільне реле серії SSL (наприклад, популярні моделі SSL1D03BD або SSL1A123BD) купується окремо залежно від потрібного вам типу комутованого струму (AC чи DC) та його потужності.
