Твердотільне інтерфейсне реле в зборі Schneider Electric Harmony SSL (артикул: SSL1D03BDPV)

Опис

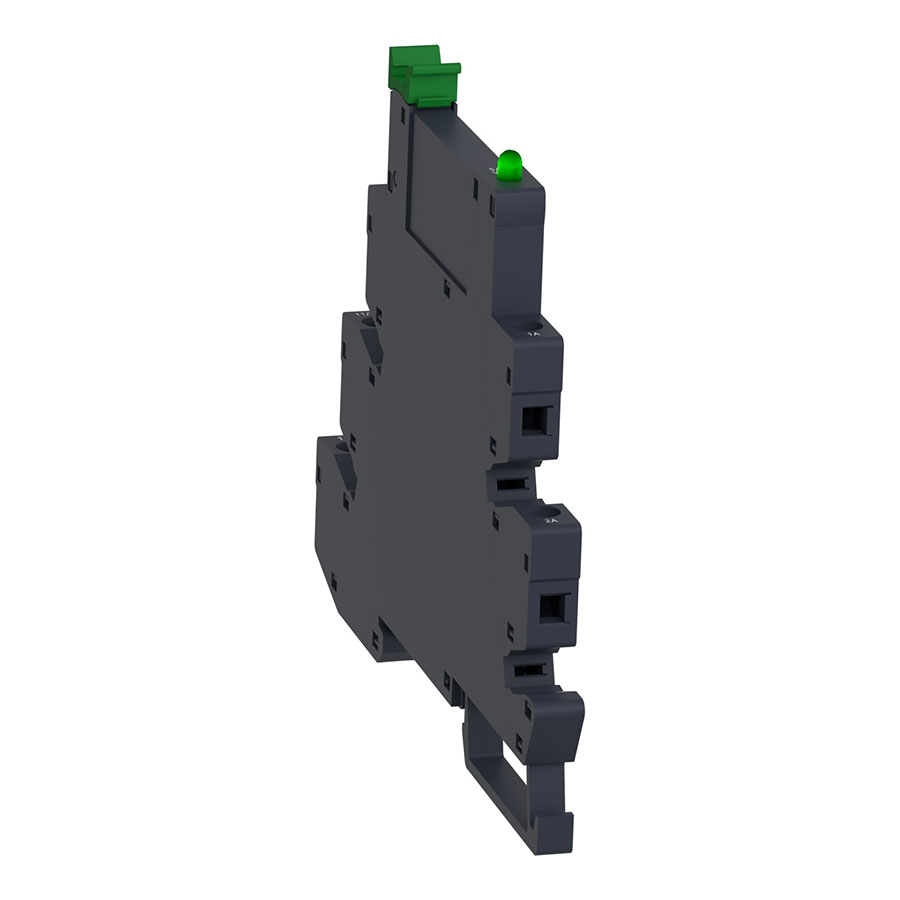

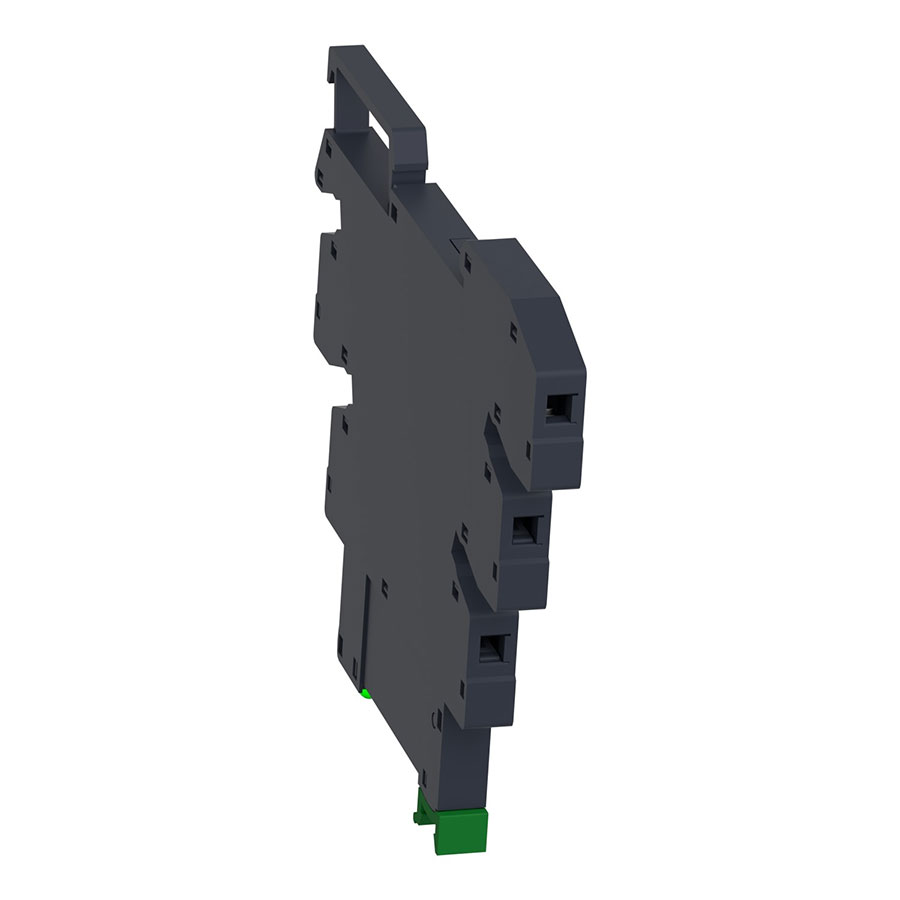

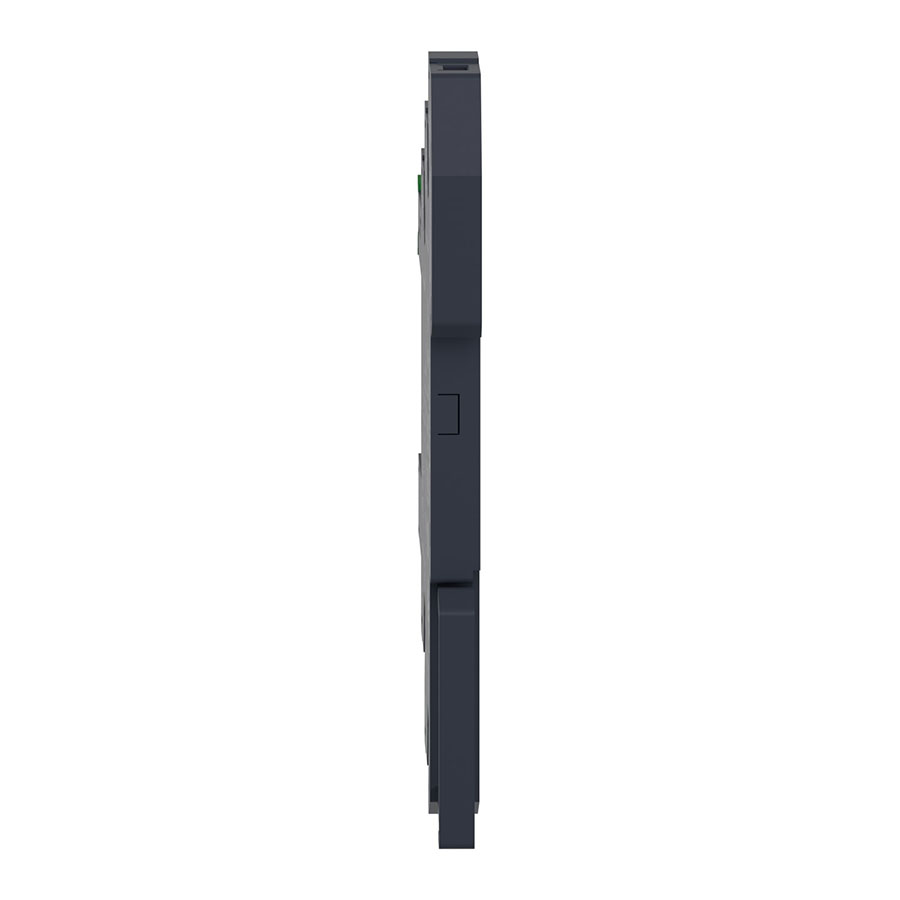

Твердотільне інтерфейсне реле в зборі SSL1D03BDPV від відомого європейського виробника Schneider Electric являє собою повністю готове до монтажу рішення «два в одному». Воно складається з тонкого напівпровідникового реле серії SSL та спеціальної монтажної колодки (розетки) із гвинтовими затискачами. Оскільки комутація ланцюга відбувається без рухомих механічних елементів, пристрій працює абсолютно безшумно, не іскрить, не потребує обслуговування та має колосальний ресурс спрацьовувань. Корпус реле має ультратонке виконання (ширина всього 6.2 мм), що дозволяє суттєво економити місце в шафі керування. Пристрій обладнаний зручним механічним фіксатором зеленого кольору, який надійно утримує реле та допомагає легко витягти його за потреби, а також вбудованим світлодіодом для контролю наявності керуючої напруги.

Призначення

Цей комплект розроблений для швидкісної та надійної комутації малопотужних ланцюгів постійного струму в системах промислової автоматизації, контролерах (ПЛК), верстатах та системах моніторингу. Найчастіше використовується для розв’язки (інтерфейсу) між чутливими виходами контролерів та виконавчими механізмами, такими як електромагнітні клапани, котушки невеликих контакторів, світлова сигналізація та інші споживачі постійного струму, що вимагають високої частоти перемикань.

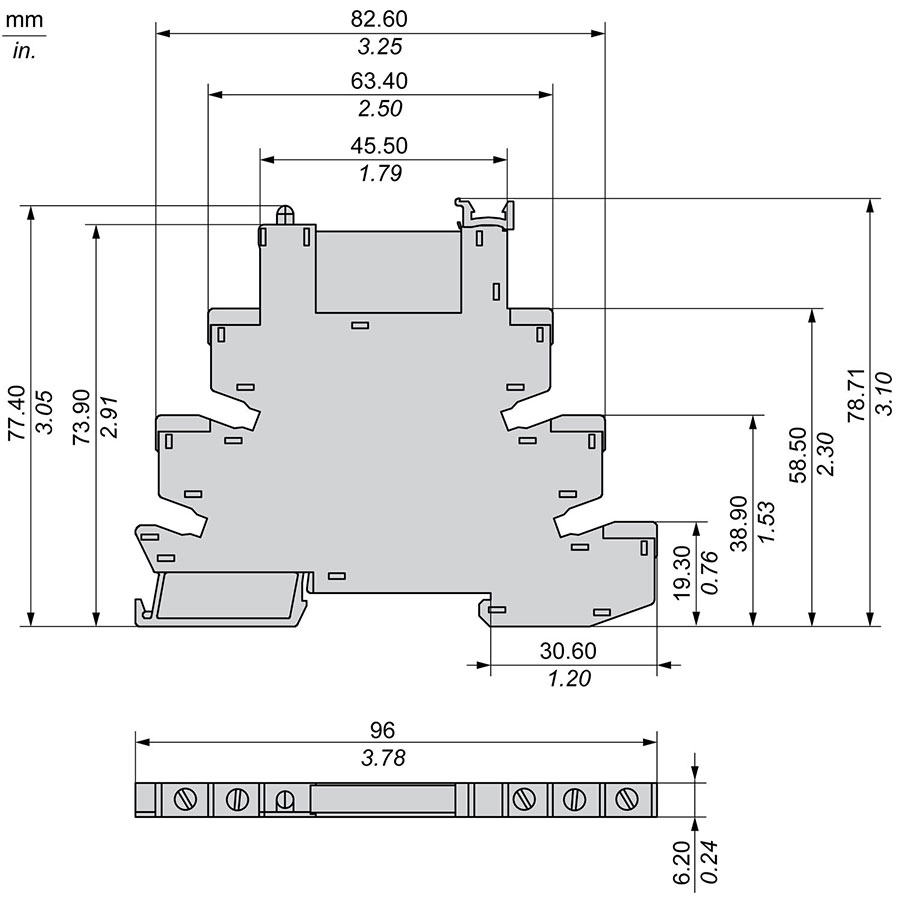

Технічні характеристики

Підключення

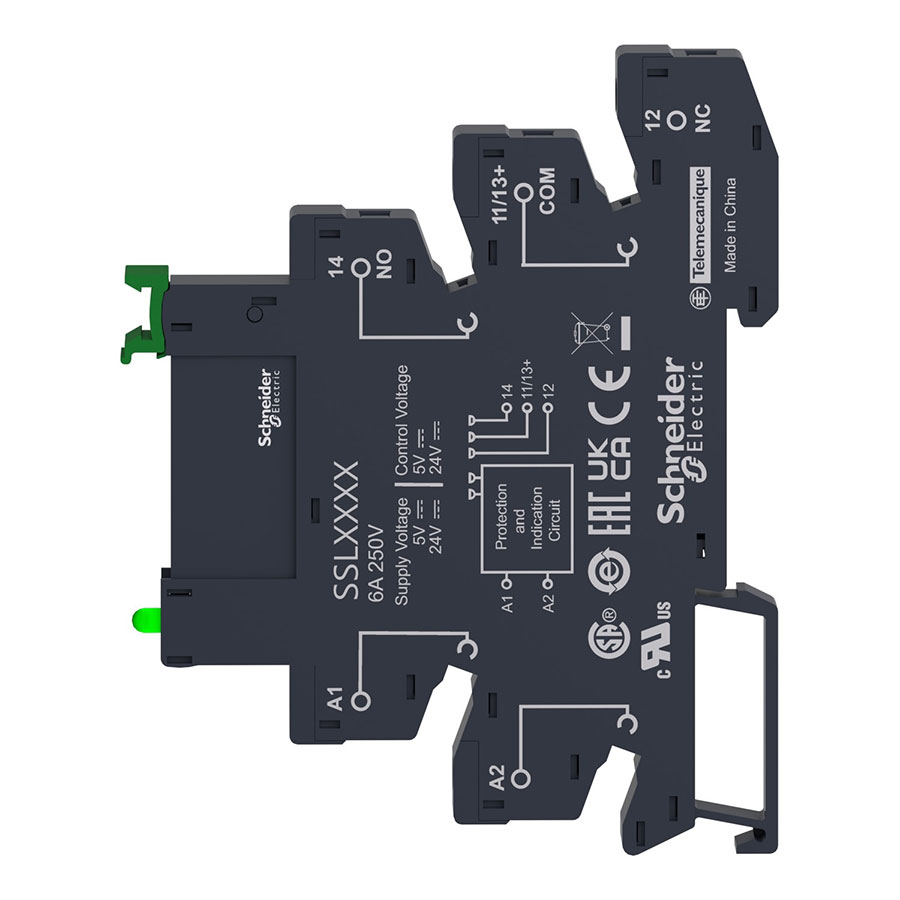

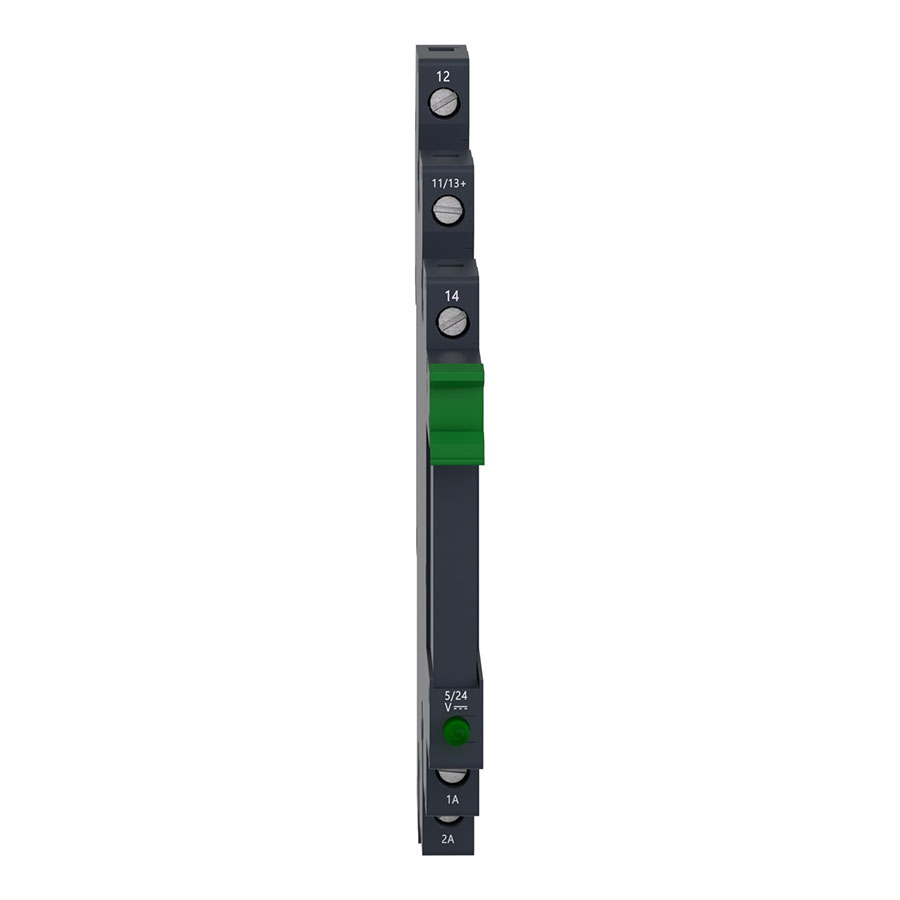

Пристрій монтується безпосередньо на стандартну DIN-рейку. Підключення дротів здійснюється до гвинтових клем відповідно до схеми, нанесеної на бокову панель колодки:

1. Керуючий ланцюг (Вхід / Вхідні клеми знизу):

• • Клема A1 (+) — підключається позитивний полюс (+) керуючого сигналу від контролера чи джерела живлення =24В DC.
  • Клема A2 (-) — підключається негативний полюс (-) керуючого ланцюга.

2. Силовий ланцюг (Вихід / Вихідні клеми зверху):

• • Клеми 11 / 13 (+) та 14 (NO) служать для замикання та розмикання лінії живлення споживача. Навантаження підключається послідовно в розрив позитивного провідника комутованої лінії постійного струму (до 24В).

3. Зусилля затяжки: Рекомендований момент затягування гвинтів становить 0.5 Нм. Використовуйте відповідну викрутку, щоб уникнути пошкодження компактних клемних гнізд.

Додаткова інофрмація

• Зручність обслуговування: Завдяки конструкції «в зборі», якщо саме реле колись вийде з ладу внаслідок аварії на лінії навантаження, вам не доведеться від’єднувати дроти від колодки. Достатньо віджати зелений пластиковий фіксатор-затискач, витягти старий елемент (знімне реле SSL1D03BD) та вставити новий безпосередньо в розетку.

• Обмеження по типу струму: Зверніть увагу, що дане реле призначене виключно для комутації постійного струму (DC). Підключати його вихідні клеми в мережу змінного струму (~220В тощо) суворо заборонено, оскільки це призведе до миттєвого виходу напівпровідника з ладу.

• Захисна діодна підготовка: На боковій стороні корпусу відображена детальна внутрішня схема, яка включає елементи захисту від неправильної полярності на вході, що підвищує надійність при помилках монтажу.
