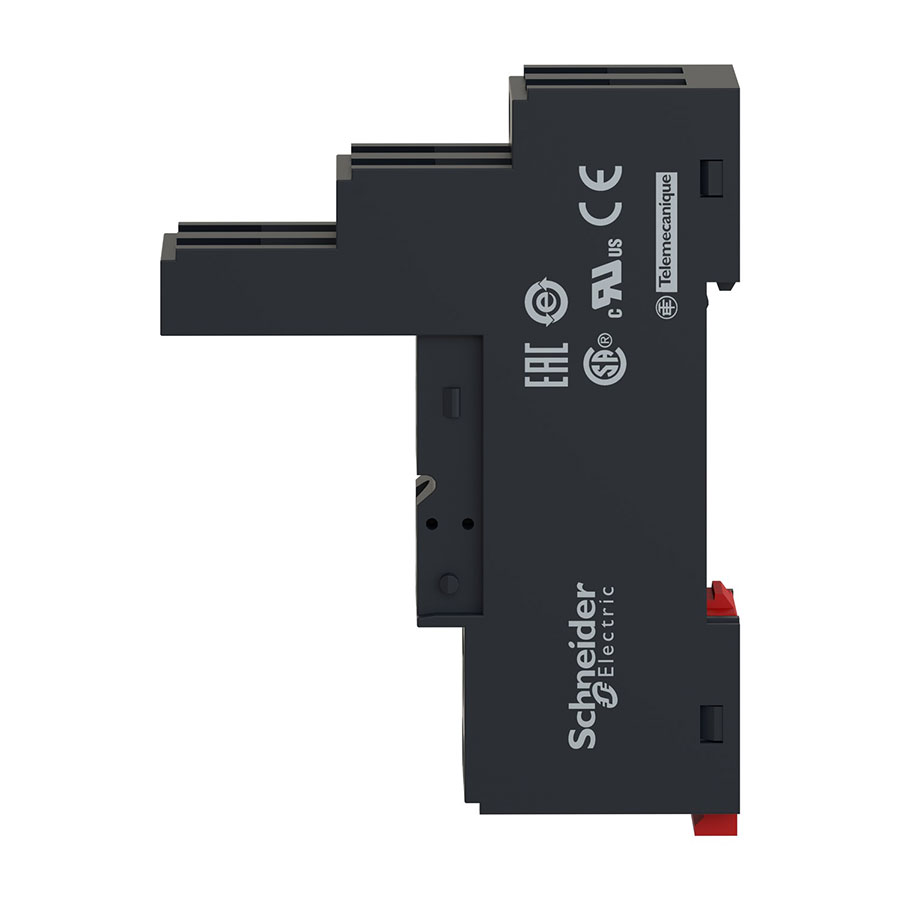

Монтажна колодка (розетка) Schneider Electric Harmony RSZE1S35M з гвинтовими затискачами

Опис

Schneider Electric RSZE1S35M — це спеціалізована монтажна колодка (розетка) з класичним роздільним (топологічним) розташуванням клем, призначена для встановлення, фіксації та комутації інтерфейсних електромеханічних реле серії Harmony RSB. Дана колодка розроблена індивідуально під геометричні стандарти та цоколівку релейних модулів моделі RSB1A120 (на 1 перекидний контакт, з номінальним струмом до 12 А).

Колодка виготовлена з високоякісного негорючого термопласту кольору “антрацит”. Конструктивна особливість з роздільним розташуванням контактів (Separate layout) передбачає, що вхідні ланцюги живлення котушки та вихідні комутаційні лінії фізично рознесені на протилежні сторони корпусу за висотою. Модель розрахована на максимальний робочий струм до 12 А і призначена для швидкого встановлення на стандартну DIN-рейку 35 мм або безпосередньо на монтажну панель щита за допомогою гвинтів.

Призначення

Гвинтова розетка RSZE1S35M є надійною посадковою базою для інтеграції знімних пласких реле типу Harmony RSB у промислові шафи автоматики, розподільні щити керування та системи автоматизації будівель (HVAC). Вона виконує роль узгоджувального й ізоляційного інтерфейсу між низьковольтними колами керування (вихідні плати ПЛК, мікроконтролери, датчики) та виконавчими пристроями більшої потужності. Завдяки роздільному компонуванню клем суттєво полегшується проектування, провідниковий монтаж у кабельних каналах та подальше сервісне обслуговування — заміна релейного модуля здійснюється миттєво без демонтажу підключених ліній.

Технічні характеристики

Підключення та маркування клем

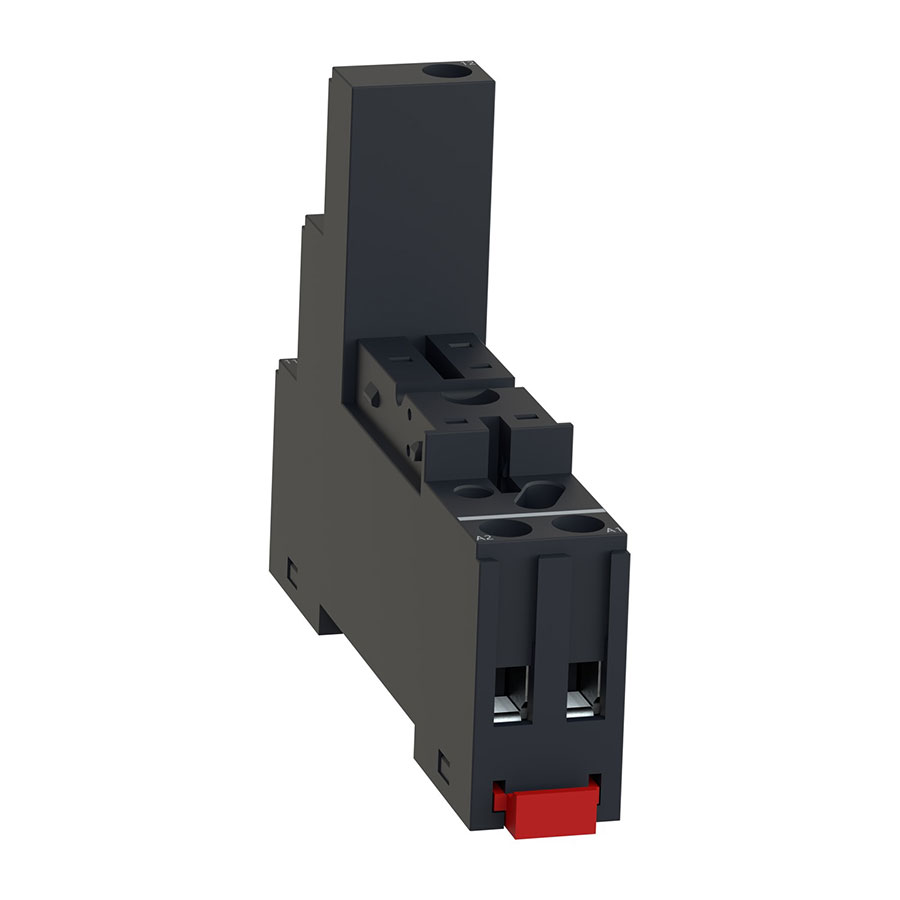

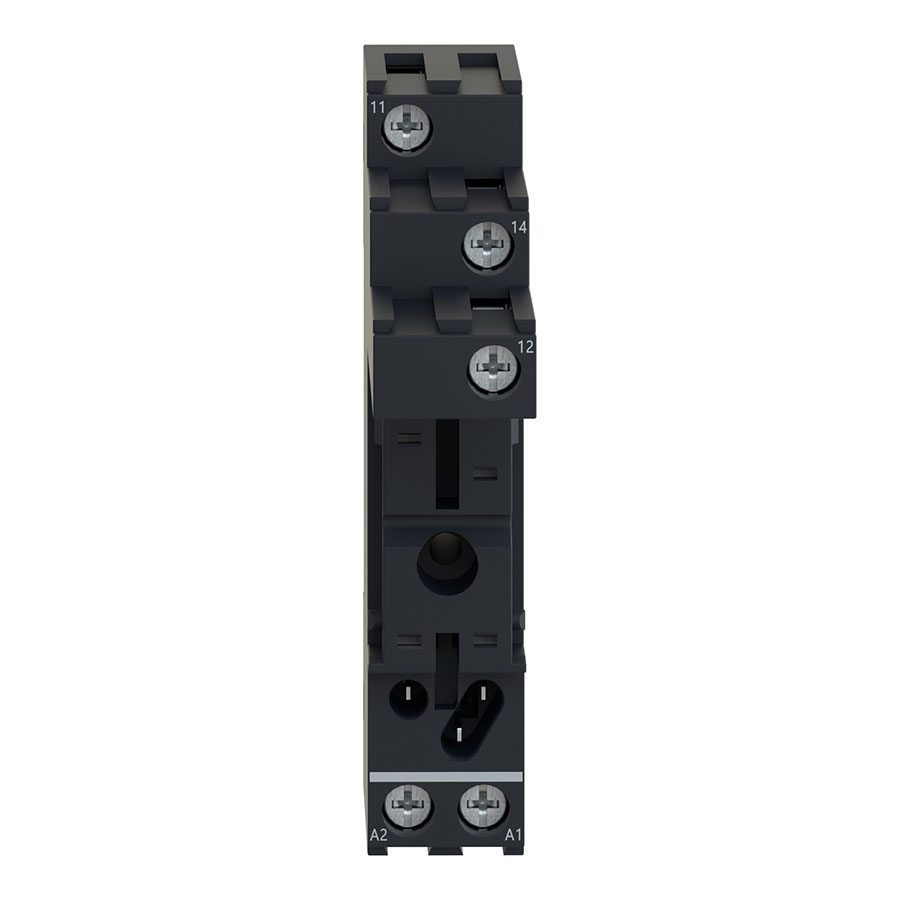

Електромонтаж виконується відповідно до чіткого маркування (за міжнародним стандартом IEC), нанесеного на фронтальну частину корпусу розетки біля кожного гвинта. Завдяки роздільній топології лінії чітко розмежовані за висотою:

1. Кола керування котушкою (Нижня частина колодки):

Клеми А1 та А2 призначені для підключення керуючого сигналу. Для реле змінного струму (~AC) поляризація значення не має. При використанні реле постійного струму (=DC), де в схемі присутній захисний або індикаційний модуль, позитивний потенціал (+) підключається до клеми А1, а негативний (-) — до А2.

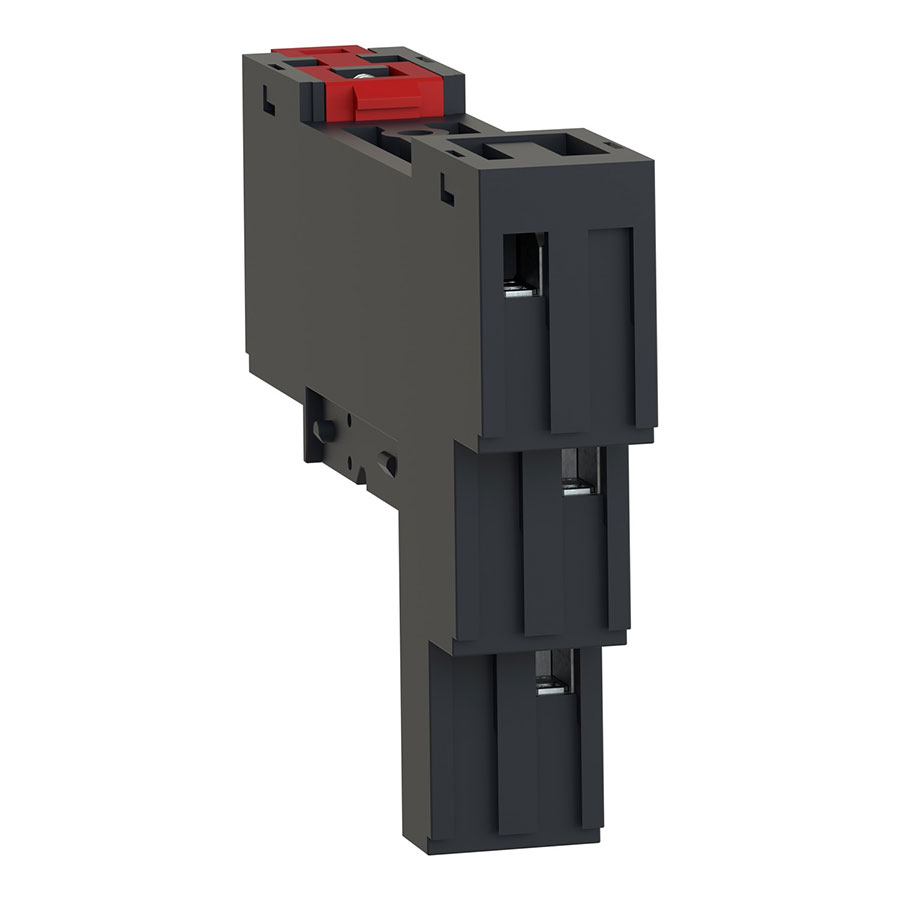

2. Комутаційні ланцюги (Верхня ступінчаста частина колодки):

• На відміну від двоконтактних модифікацій, колодка RSZE1S35M має лише один вертикальний ряд клем під одне силове перекидне коло (1CO):

  • Верхній затискач: 11 (COM) — спільний рухомий контакт, куди підводиться основна живильна або опорна лінія.

  • Середній затискач: 14 (NO) — нормально відкритий контакт. Замикається зі спільним виводом (11) лише тоді, коли котушка реле знаходиться під напругою.

  • Нижній затискач: 12 (NC) — нормально закритий контакт. Залишається замкненим із виводом (11) у вихідному стані, поки реле знеструмлене.

Додаткова інформація

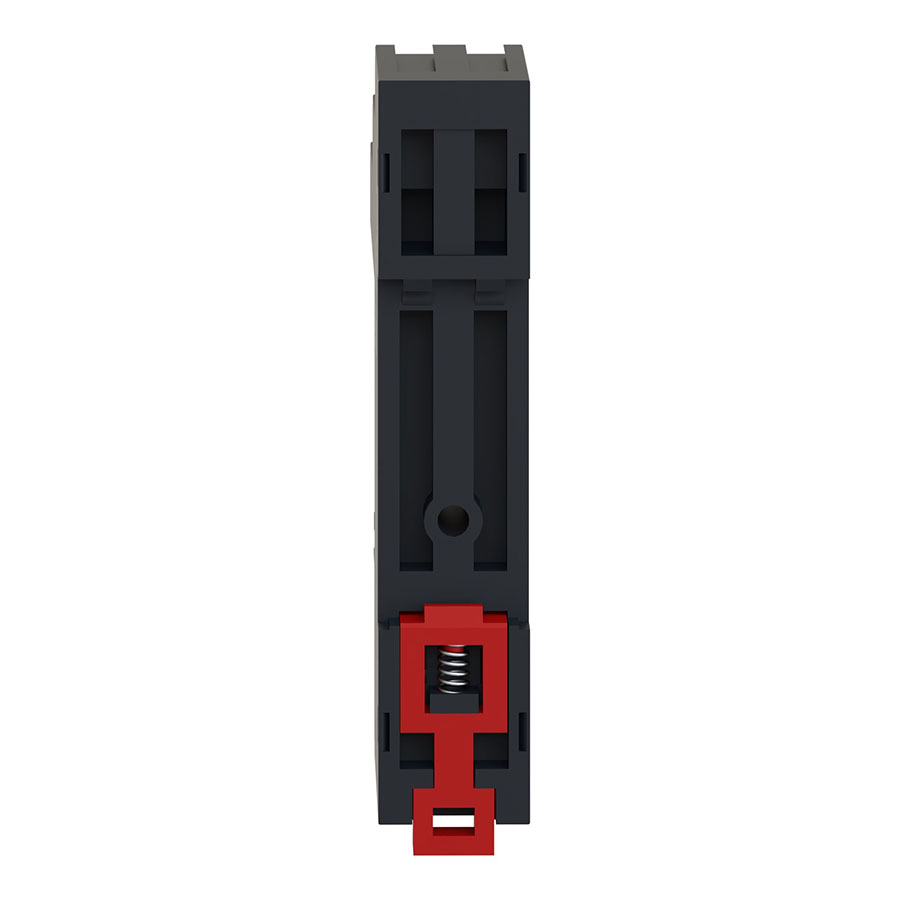

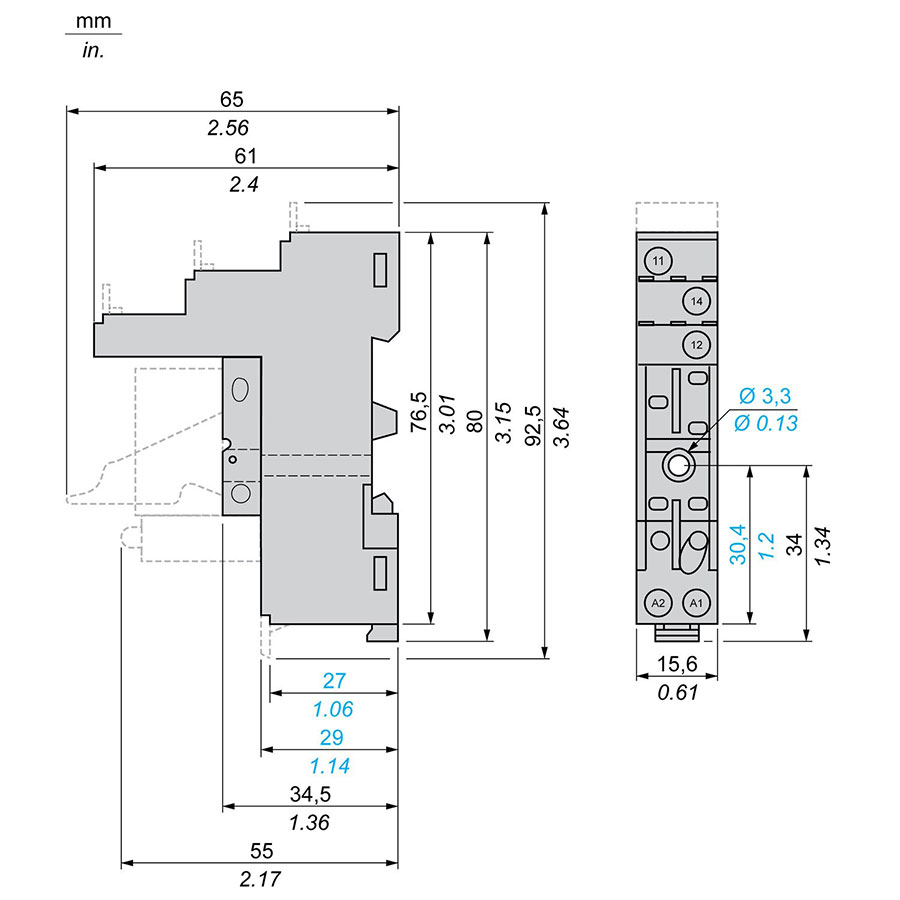

• Ультракомпактне виконання: Маючи ширину всього 15.5 мм, монтажна колодка RSZE1S35M у зборі з пласким реле Harmony RSB забезпечує колосальну економію робочого простору на DIN-рейці всередині щитового обладнання. Це дозволяє проектувати малогабаритні або високощільні релейні масиви.

• Захист кіл керування: У центральній частині колодки, безпосередньо під посадковим гніздом реле, інтегровано слот для встановлення додаткових знімних модулів захисту та індикації серії RGZE / RSZE (світлодіоди, захисні діоди, варистори чи RC-фільтри). Встановлення такого модуля захищає чутливі виходи напівпровідникових контролерів від комутаційних сплесків напруги, що виникають на котушці реле при її знеструмленні.

• Надійність затискачів: Гвинти оснащені компресійними притискними пластинами. При підключенні гнучких багатожильних проводів обов’язково застосовуйте трубчасті кабельні наконечники (типу НШВІ). Це захищає тонкі мідні жили від перетискання гвинтом, запобігає погіршенню контакту з часом та гарантує стабільну роботу під номінальним навантаженням до 12 А.
