Твердотільне реле 1Ф,ПЛ,=24В/~220В,25A

Твердотільне реле 1Ф,ПЛ,=24В/~220В,25A


Відгуки 0
Код товару: SSP1A125BDT Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
1 629 грн


Доступно під замовлення

  • Опис

    Твердотільне однофазне реле Schneider Electric Harmony SSP1 (артикул: SSP1A125BDT)

    Опис

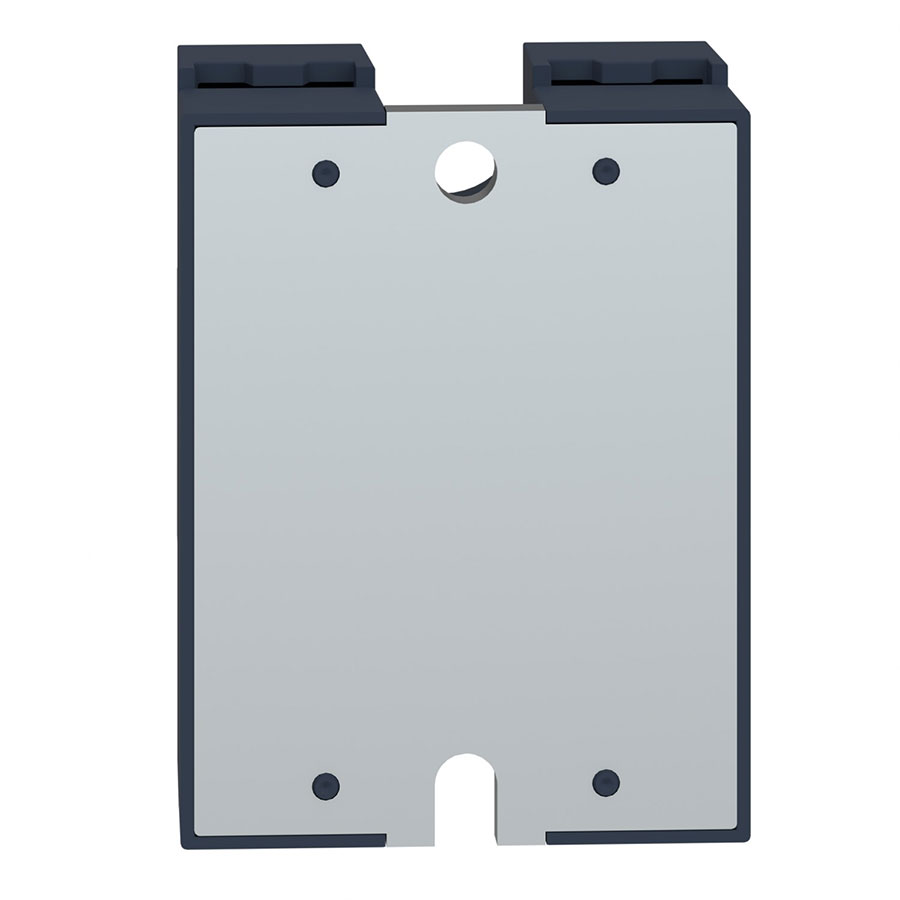

    Твердотільне реле (Solid State Relay) SSP1A125BDT від провідного європейського бренду Schneider Electric — це високотехнологічний напівпровідниковий пристрій, призначений для безконтактної та абсолютно безшумної комутації однофазного електричного навантаження. Оскільки комутація відбувається за допомогою внутрішніх електронних компонентів (тиристорів) без механічного переміщення контактів, пристрій не схильний до електричного зносу, не іскрить і має колосальний комутаційний ресурс. Модель використовує технологію перемикання при переході напруги через нуль (Zero Voltage Switching), що дозволяє плавно вмикати навантаження з мінімальним рівнем мережевих завад та пускових струмів. Реле укомплектоване заводською теплопровідною підкладкою (Thermal pad), закріпленою на його металевій основі.

    Призначення

    Пристрій розроблений для систем автоматизації, де необхідна висока частота перемикань та максимальна надійність. Найчастіше застосовується для точного керування промисловими та побутовими нагрівальними елементами (ТЕНи, інфрачервоні випромінювачі, печі), а також для комутації малопотужних однофазних електродвигунів, вентиляторів та систем освітлення.

    Технічні характеристики

    ПараметрЗначення
    АртикулSSP1A125BDT
    ВиробникSchneider Electric
    Серія обладнанняHarmony Solid State Relays (SSP1)
    Кількість фаз1 фаза (однофазне)
    Номінальний струм навантаження25 А
    Діапазон напруги навантаження (вихід)24 — 300 В змінного струму (AC)
    Керуюча напруга (вхід)4 — 32 В постійного струму (DC)
    Тип виходуSCR (тиристорний вихід)
    Режим комутаціїПеремикання в нулі (Zero Voltage Switching)
    Струм керування (вхідний)7 — 12 мА
    Максимальна пікова напруга600 В
    Час ввімкнення / вимкнення0.5 циклу частоти мережі
    Індикація роботиВбудований світлодіод (зелений LED) на лицьовій панелі
    Тип монтажуНа панель або охолоджуючий радіатор за допомогою гвинтів
    Теплопровідна підкладкаВ комплекті (Thermal pad)
    Ступінь захисту корпусуIP20
    Вага нетто89.2 г
    Робоча температуравід -40°C до +80°C

    Підключення

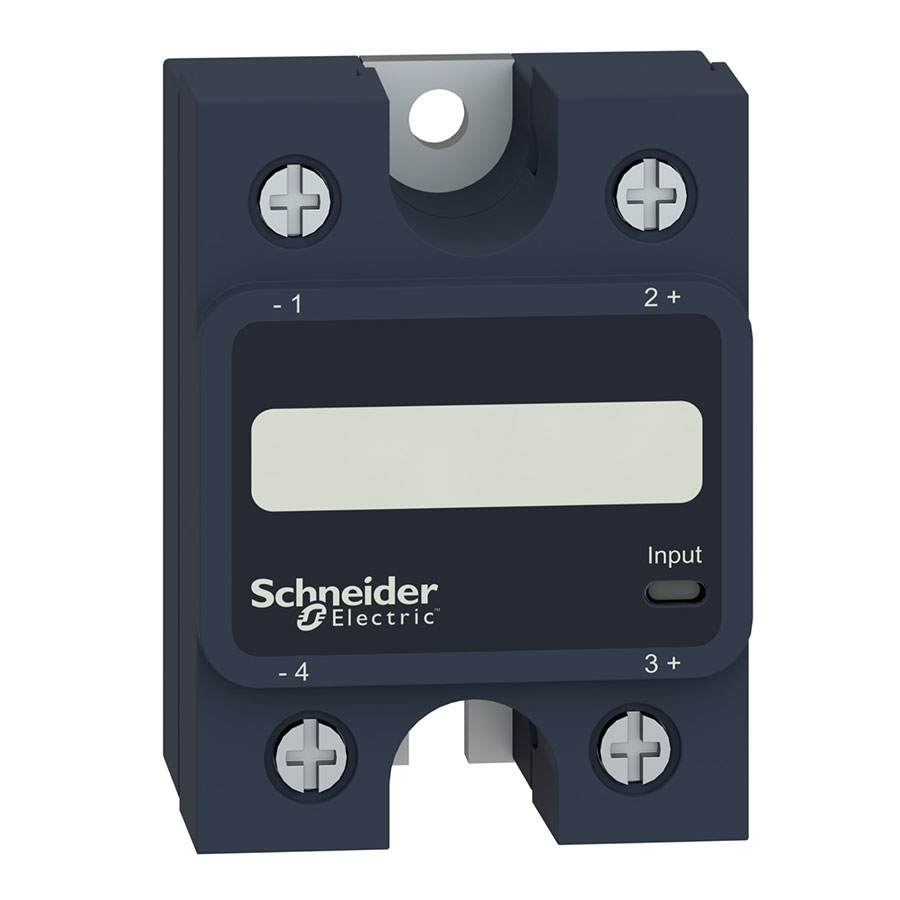

    Підключення виконується відповідно до маркування гвинтових клем на корпусі (полярність вхідного ланцюга є критично важливою):

    1. Керуючий ланцюг (Вхід / Input):

      • Клема 3 (+) — підключається позитивний полюс (+) лінії керування постійного струму (номінально =24В або будь-яке значення в діапазоні від 4 до 32В).
      • Клема 4 (-) — підключається негативний полюс (-) лінії керування.

    2. Силовий ланцюг (Вихід / Load):

      • Клеми 1 (-) та 2 (+) — встановлюються в розрив фазного провідника робочої мережі (~220В змінного струму). Навантаження (наприклад, ТЕН) підключається послідовно до цього ланцюга.

    3. Рекомендований момент затяжки: Для керуючих клем (3, 4) — 1.5–1.7 Нм; для силових клем (1, 2) — 2–2.2 Нм. Недостатнє затягування гвинтів на силових клемах призведе до їхнього небезпечного перегріву.

    Додаткова інформація

    • Охолодження пристрою: Під час комутації струмів близьких до номінальних (від 10А і вище) твердотільні реле виділяють значне тепло. Для запобігання тепловому пробою напівпровідника виріб обов’язково необхідно встановлювати на охолоджуючий металевий радіатор (наприклад, Schneider Electric серій SSRHP10, SSRHP07 або аналоги). Заводська термопідкладка на основі реле позбавляє вас потреби купувати та наносити рідку термопасту.

    • Захист від короткого замикання: Напівпровідникові пристрої надзвичайно чутливі до струмів КЗ. Для захисту реле SSP1A125BDT рекомендується використовувати надшвидкісні плавкі запобіжники класу gG/gL або автоматичні вимикачі з кривою відключення B на струм не більше 16А-20А (залежно від реального навантаження).
