Захист промислового трифазного вентилятора системи димовидалення або вентиляції

Опис проблеми

На промисловому виробництві, у великих підземних паркінгах супермаркетів або в сучасних торговельно-розважальних центрах встановлено потужні системи припливно-витяжної вентиляції та димовидалення. Головним робочим елементом таких комплексів є потужний трифазний асинхронний електродвигун. Оскільки це обладнання працює в автоматичному режимі без постійного нагляду з боку чергового персоналу, його справність повністю залежить від стабільності промислової мережі.

Для електродвигуна вентилятора існують три головні загрози з боку електромережі, які здатні призвести до пожежі або моментального виходу техніки з ладу:

1. Неправильне чергування (послідовність) фаз: Якщо після аварійного ремонту кабельних ліній на вулиці або в ГРЩ будівлі електрики випадково поміняють дві фази місцями, вентилятор при димовидаленні почне обертатися у зворотний бік. Замість екстреної евакуації чадного газу він почне нагнітати повітря всередину, що в критичній ситуації є смертельно небезпечним.

2. Раптовий обрив фази на лінії: Якщо через перегорання одного запобіжника або окиснення рубильника зникне хоча б одна фаза, мотор продовжить крутитися на двох інших. Струм в обмотках статора миттєво зросте у кілька разів, ізоляція розплавиться, і двигун згорить за лічені хвилини.

3. Критичне зниження напруги: У періоди пікових навантажень на міську мережу напруга може суттєво впасти. Двигун вентилятора не зможе розвинути номінальні оберти, почне працювати в режимі перевантаження і критично перегріватися.

Рішення з використанням RM17TU00

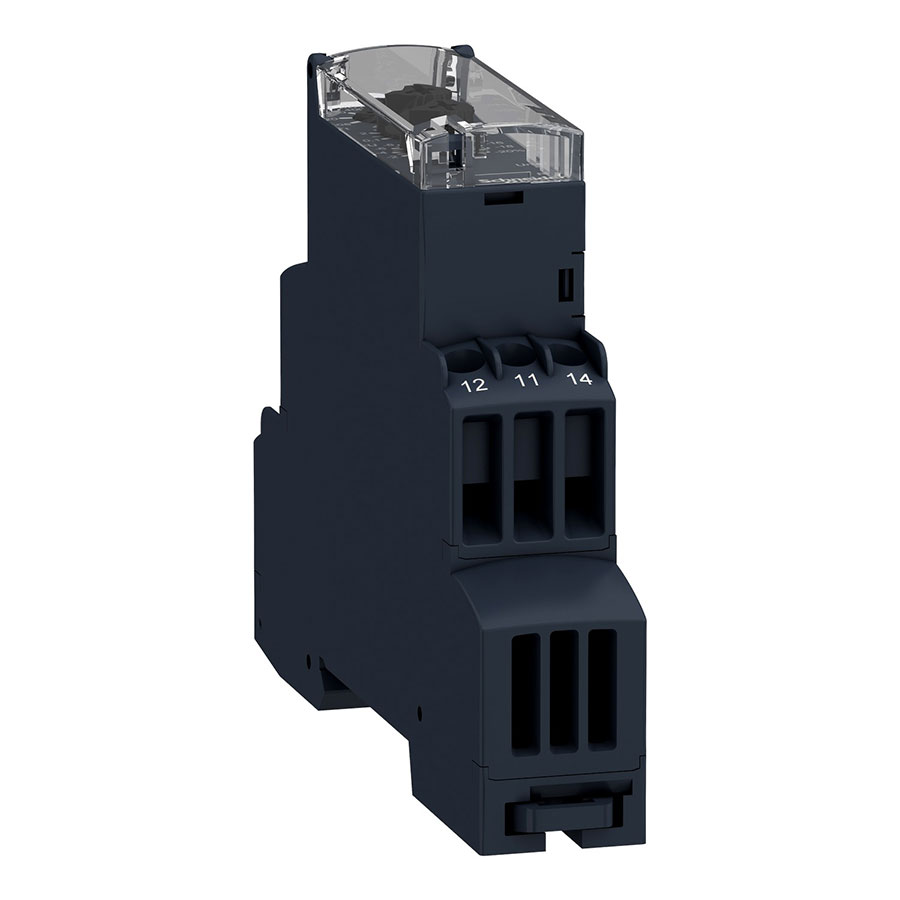

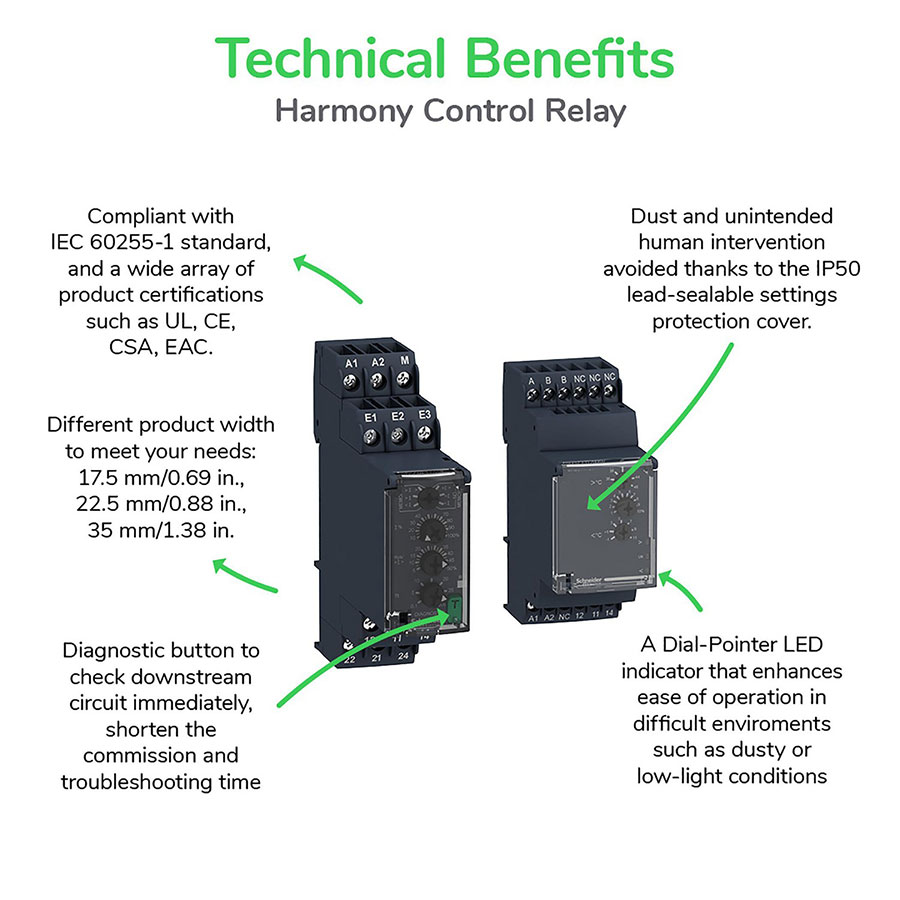

Модель RM17TU00 серії Zelio Control від Schneider Electric — це промислове захисне реле, створене за суворою концепцією «встановив і забув». На його лицьовій панелі повністю відсутні будь-які поворотні регулятори. Усі критичні пороги спрацювання за низькою напругою (фіксований поріг 183 В) та часові затримки жорстко зафіксовані на заводі. Це ідеальний варіант для об’єктів із підвищеними вимогами до безпеки, де потрібно повністю виключити «людський фактор» (щоб ніхто з лінійного персоналу випадково чи навмисно не зсунув налаштування викруткою).

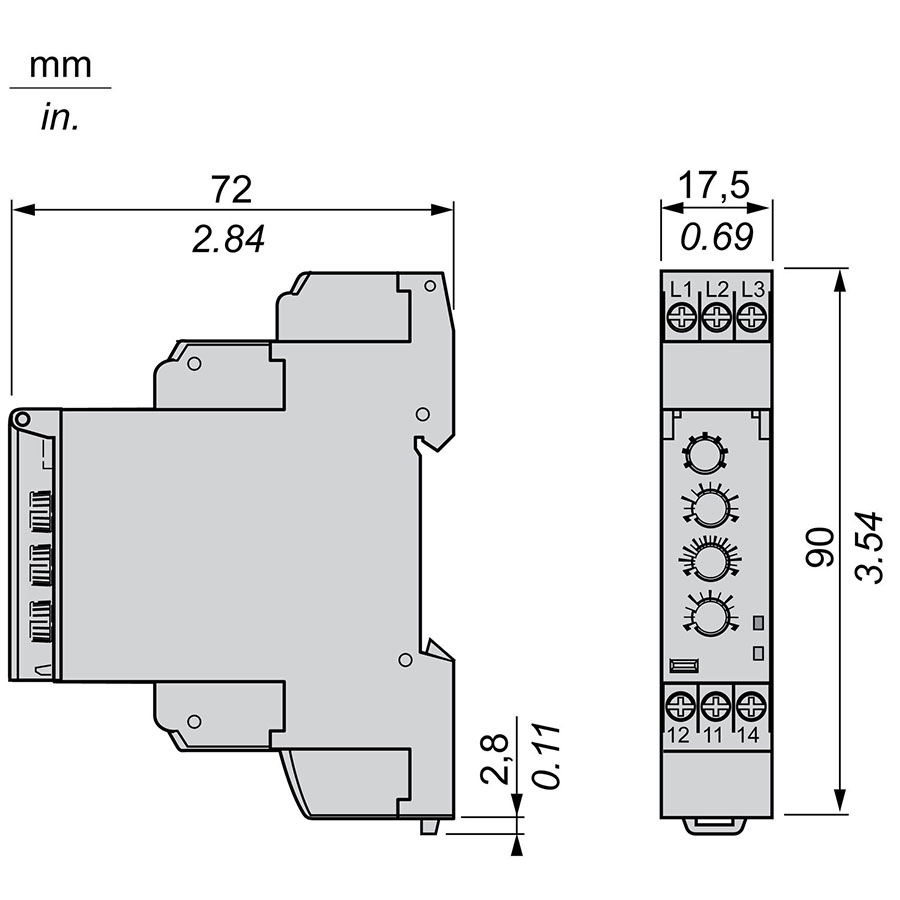

Пристрій виконаний в ультракомпактному корпусі завширшки всього 17.5 мм (займає рівно 1 стандартний модуль на DIN-рейці), що дозволяє суттєво зекономити дефіцитне місце в щиті автоматики.

Крок 1: Підключення пристрою в щиті керування

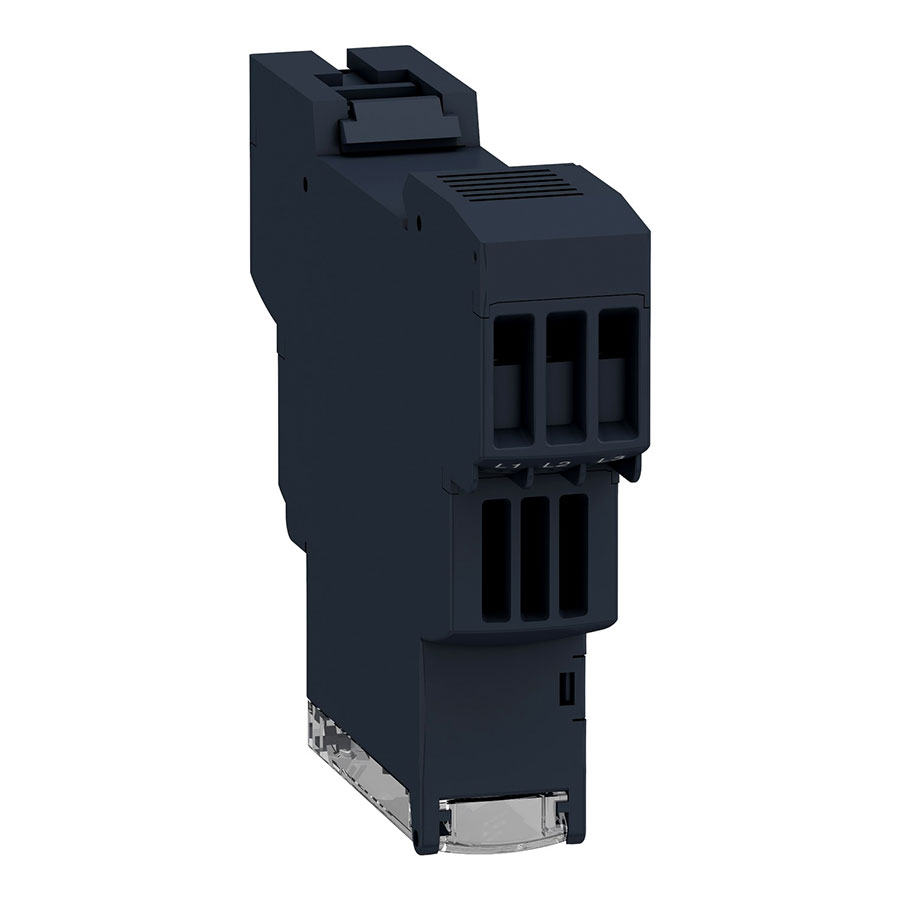

Конструкція пристрою забезпечує чітке просторове розділення силових та сигнальних ланцюгів:

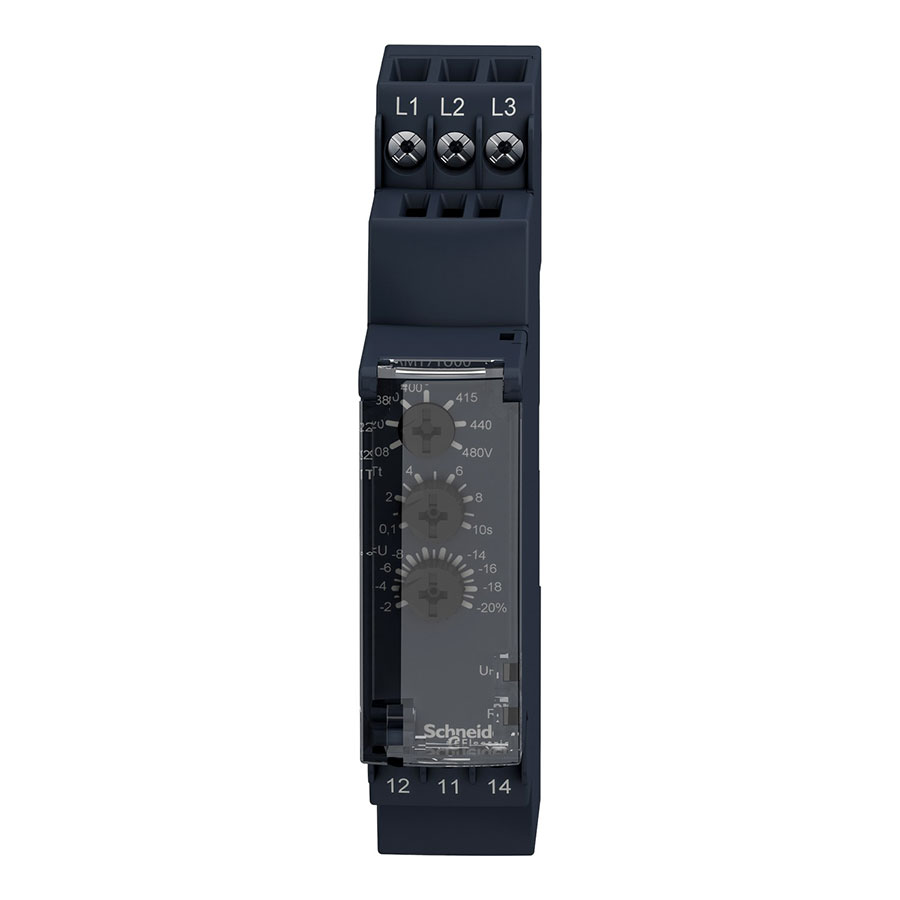

1. Вхідний ланцюг (Вимірювання та живлення): Три контрольовані фази (L1, L2, L3) після ввідного захисного автомата вентилятора заводяться на нижній ярус клем реле. Пристрій працює за принципом саможивлення від вимірюваної лінії — нульовий провід (нейтраль) для роботи автоматики не потрібен.

2. Ланцюг керування: На верхньому ярусі клем розташований вихідний перекидний контакт із маркуванням 12, 11, 14, розрахований на струм до 5 А. Нормально розімкнені контакти 11–14 підключаються послідовно в розрив ланцюга живлення котушки силового контактора (магнітного пускача), який безпосередньо запускає двигун вентилятора.

Крок 2: Алгоритм роботи в реальних умовах

• Штатний режим роботи: Усі три фази стабільні, напруга знаходиться вище заводського порогу, чергування фаз правильне. Реле RM17TU00 тримає вихідні контакти 11–14 замкненими. Силовий контактор увімкнений, вентилятор працює на повну потужність. На передній панелі безперервно світяться два індикатори: зелений Un (наявність живлення) та жовтий R (активний стан виходу).

• Ситуація аварії 1 (Переплутані фази при ремонті): Після профілактики трансформаторної підстанції лінійні дроти підключили неправильно. При спробі ввімкнути систему реле RM17TU00 за долі мілісекунди виявляє порушення послідовності фаз. На панелі світиться зелений світлодіод Un (струм на клемах є), але жовтий індикатор R залишається згаслим — вихідний ланцюг заблоковано. Силовий пускач не замикається, і вентилятор залишається повністю знеструмленим, що рятує його від смертельного зворотного обертання.

• Ситуація аварії 2 (Обрив лінії або критична просадка): Під час роботи системи через перевантаження мережі або аварію на лінії зникає фаза L2 (або напруга падає нижче 183 В). Реле фіксує аварію і менш ніж за 0.15 секунди розмикає контакти 11–14. Жовтий світлодіод R миттєво гасне. Силовий пускач миттєво знеструмлює мотор вентилятора задовго до того, як обмотки статора встигнуть критично нагрітися та розплавитися.

⠀
Результат

Завдяки встановленню компактного реле Schneider Electric RM17TU00, асинхронний двигун вентиляційної системи на 100% застрахований від основних аварій трифазної мережі. Оскільки пристрій позбавлений ручних налаштувань, проектування та збирання щитів відбувається максимально швидко, а подальша експлуатація є абсолютно безпечною: сторонні особи чи персонал не зможуть випадково або навмисно порушити логіку захисту. Як тільки параметри мережі повернуться до норми, реле самостійно та безпечно дозволить системі продовжити роботу.
