Автоматизація та прецизійне керування пуском «зірка-трикутник» для потужної промислової системи аспірації (витяжки тирси)

Опис проблеми

На великому деревообробному або меблевому підприємстві працює централізована система аспірації. Її серцем є потужний відцентровий вентилятор («равлик») з трифазним електровентилятором потужністю 30–45 кВт, який збирає тирсу та стружку від усіх верстатів у цеху.

Через величезну масу крильчатки вентилятор має колосальну інерцію під час старту. Якщо запустити такий двигун «напряму», пусковий струм злетить до 200–300 Ампер. Це призведе до миттєвого падіння напруги в усій промисловій зоні, збою в роботі високоточних верстатів із ЧПУ, а в гіршому випадку — до вигорання контактів магістральних пускачів або спрацювання захисту на підстанції.

Для безпечного розгону використовують класичну схему перемикання «зірка-трикутник». Проте при використанні звичайних універсальних реле часу виникає смертельна небезпека: якщо при переході з контактора «зірки» на контактор «трикутника» перемикання відбудеться занадто швидко, електрична дуга на силових контактах першого пускача не встигне згаснути. Це викличе зустрічне міжфазне коротке замикання — сильний вибух у щиті, який повністю зруйнує дорогі контактори та оплавить силові кабелі.

Потрібен спеціалізований таймер, який не просто відрахує час розгону, а й витримає гарантовану мікросекундну паузу «тиші» між вимкненням одного режиму та ввімкненням іншого.

Рішення з використанням RE10RQM7N

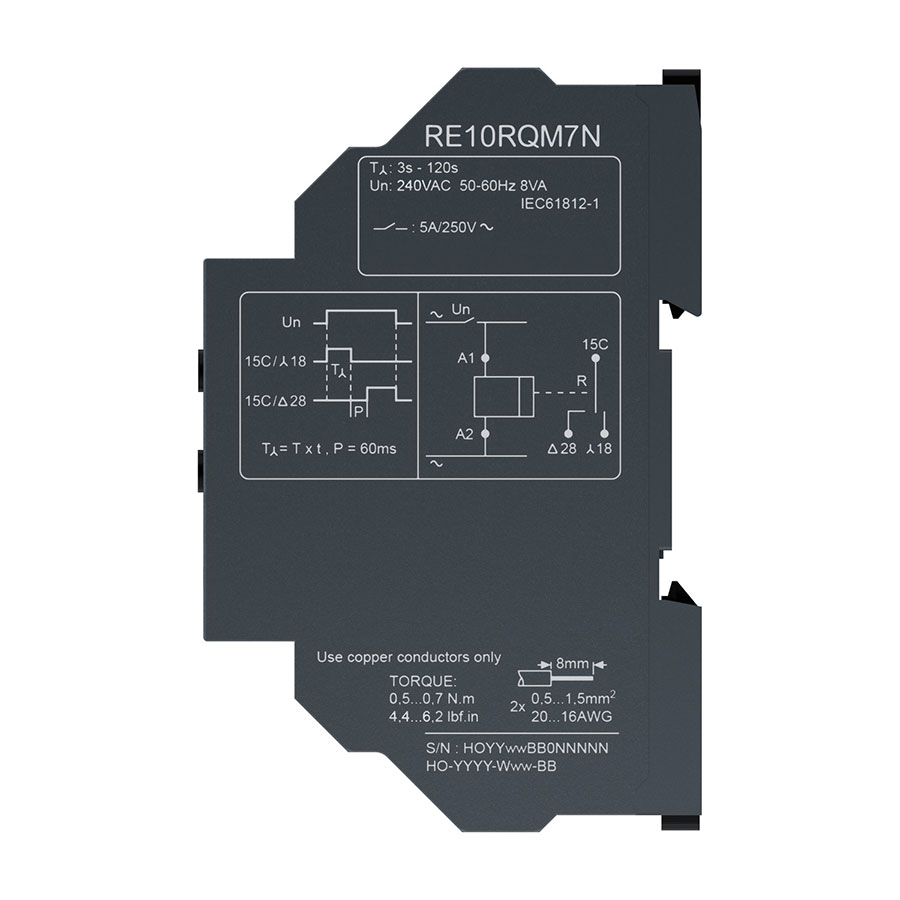

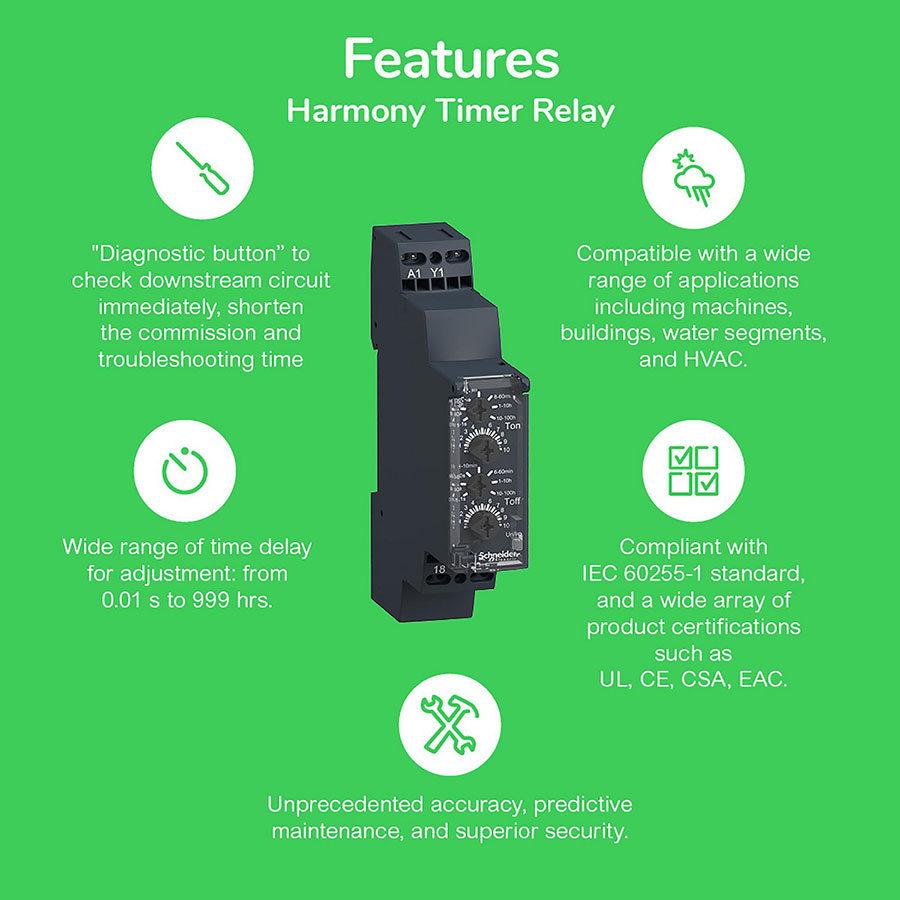

Модель RE10RQM7N — це вузькоспеціалізоване промислове реле часу з лінійки Harmony (Zelio Time), створене виключно для керування пуском «зірка-трикутник». Його головна конструктивна перевага та захисна фішка — апаратно зафіксована внутрішня пауза тривалістю від 40 до 100 мілісекунд (мс) між розмиканням одного контакту та замиканням іншого.

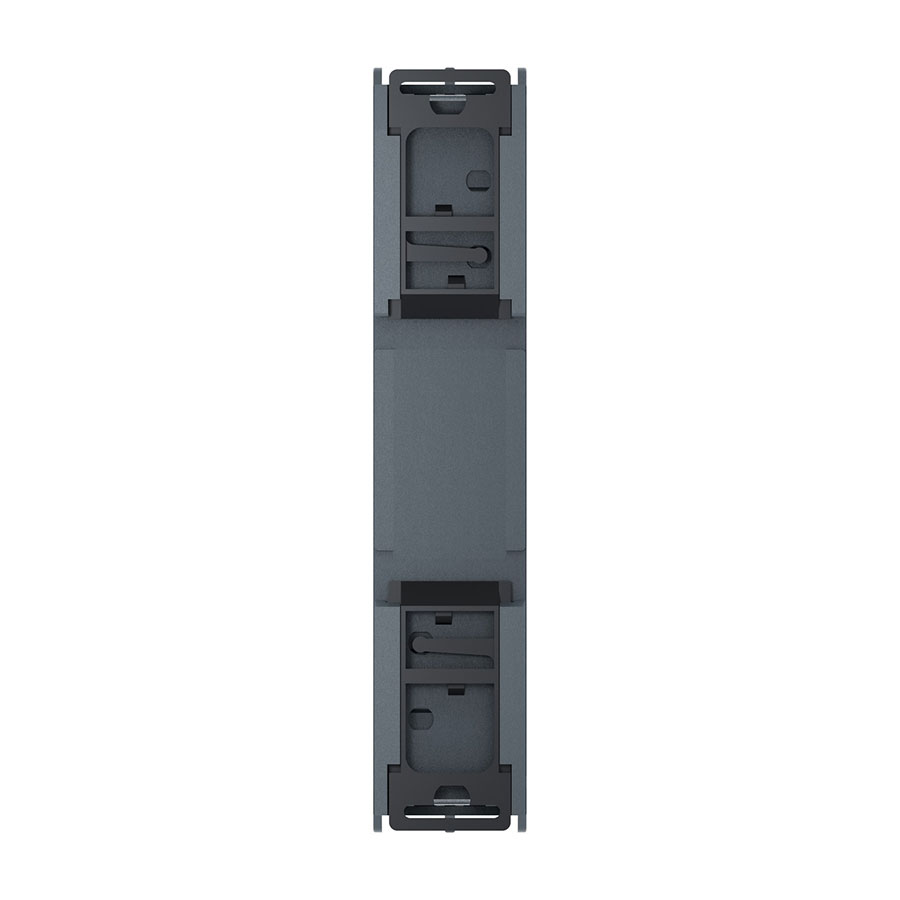

За цей мікроскопічний проміжок часу повітря між контактами першого пускача встигає деіонізуватися, а електрична дуга повністю гасне до того, як увімкнеться другий пускач. Пристрій розрахований на монтаж на DIN-рейку (ширина 22.5 мм), працює в широкому діапазоні напруг керування і не потребує складного програмування.

Крок 1: Підключення пристрою в щиті аспірації

1. Живлення реле: Напруга керування (~220 В) подається на клему A1 (верхній ярус ліворуч) та клему A2 (нижній ярус праворуч) через кнопку «Старт» на пульті оператора цеху.

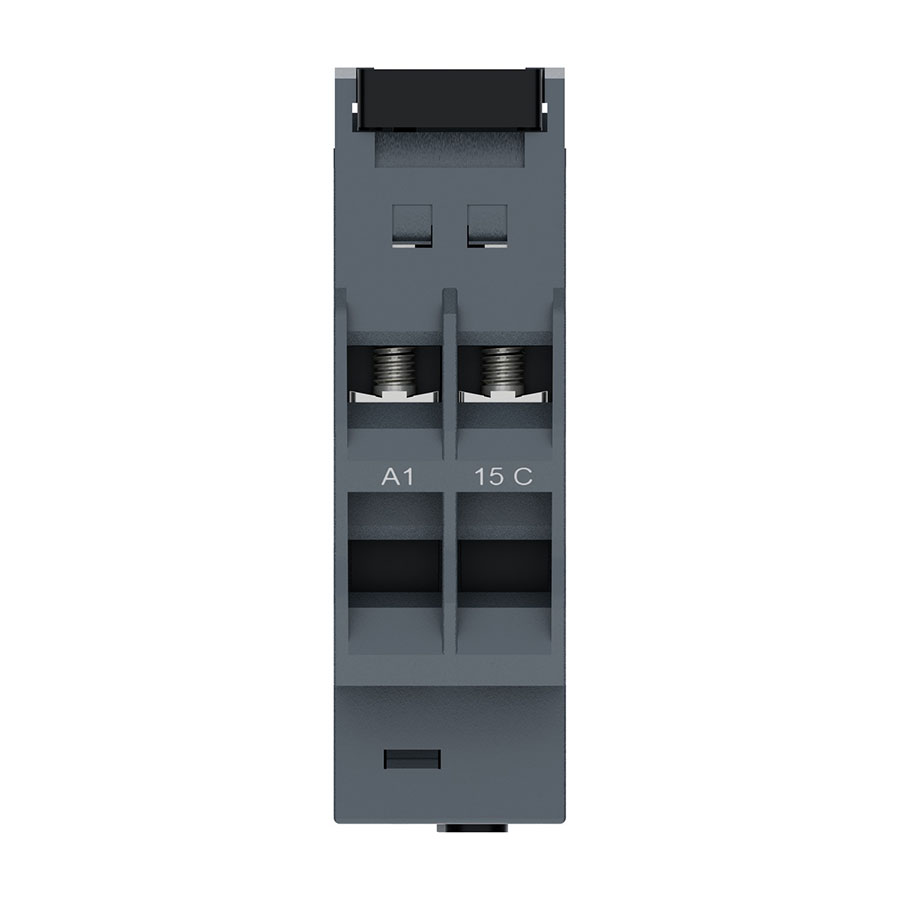

2. Комутація силової групи: Реле оснащене специфічною групою перекидних контактів (струм до 8 Ампер) зі спільною клемою 15 C (разом із клемою А1 розташована на верхньому ярусі).

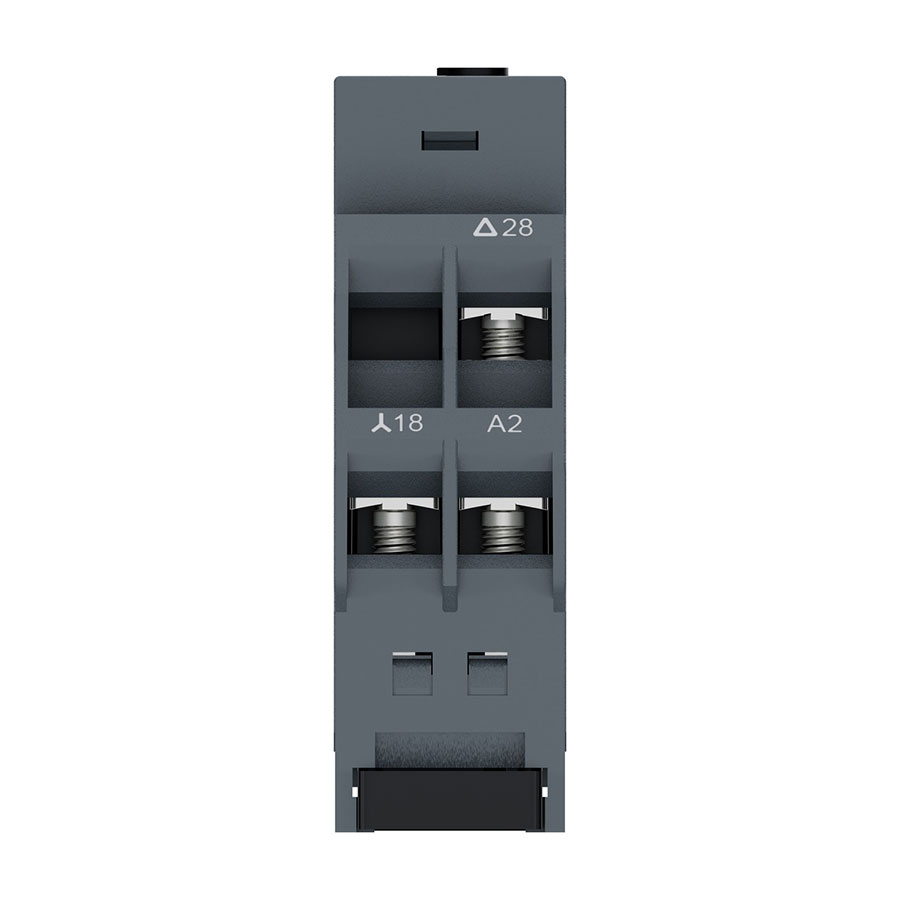

• • Вихід зірка 18 (нижній ярус ліворуч) підключається до котушки контактора KM_Зірка (забезпечує початковий м’який пуск двигуна на зниженій напрузі).

  • Вихід трикутник 28 (нижній ярус по центру) підключається до котушки контактора KM_Трикутник (переводить двигун на повну робочу потужність).

Крок 2: Налаштування часу розгону «равлика»

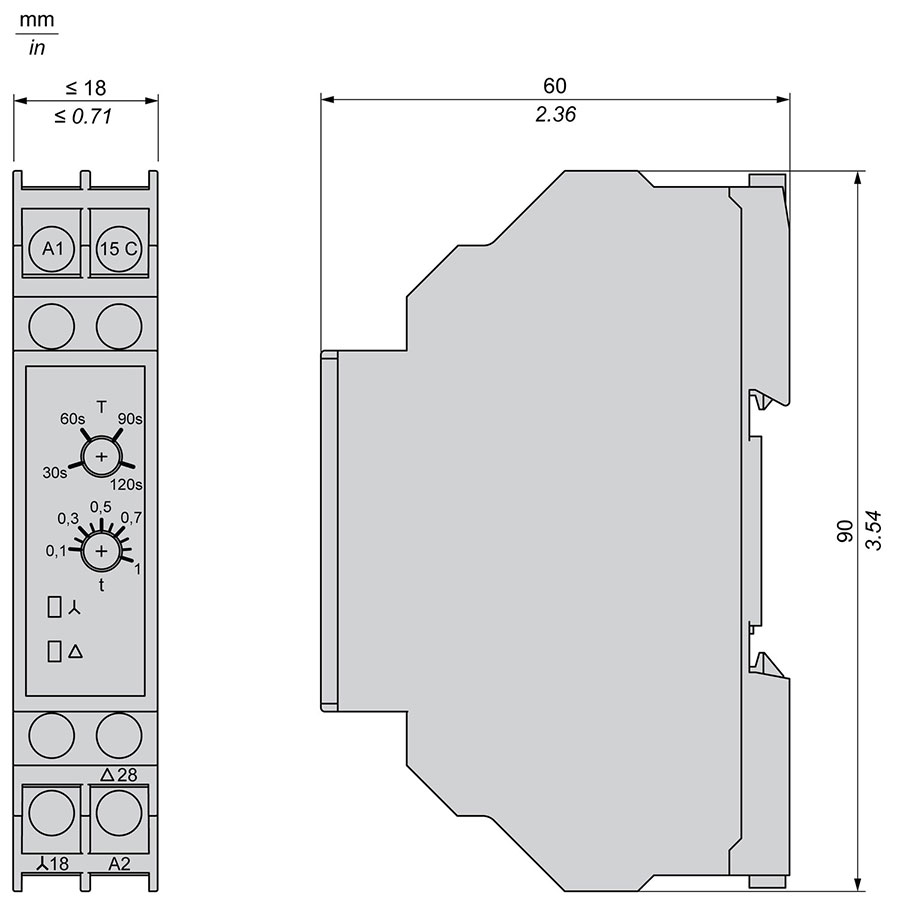

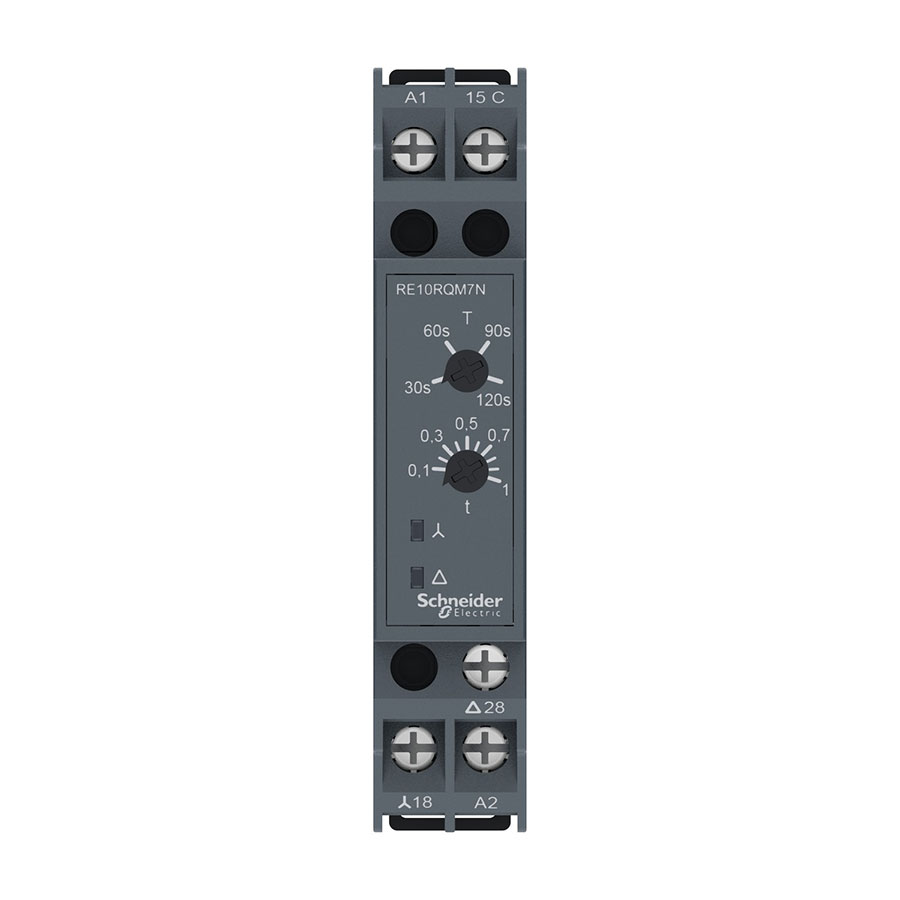

На передній панелі реле розташовано два аналогові поворотні регулятори для точного підлаштування під інерцію вентилятора (налаштовуємо зверху вниз):

1. Верхній регулятор (Діапазон часу): Повертаємо викруткою в положення 30s (масштаб витримки до 30 секунд).

2. Нижній регулятор (Точне налаштування плавного лімба): Враховуючи високу інерцію важкого вентилятора аспірації, виставляємо плавний регулятор на відмітку 0.23. У поєднанні з обраним діапазоном 30 секунд це дасть чистий час розгону тривалістю 7 секунд. Цього абсолютно достатньо, щоб ротор двигуна підхопив крильчатку і розігнав її до 80–85% від максимальних обертів на зниженому струмі.

Крок 3: Алгоритм роботи в реальних умовах

• Етап розгону (Режим «Зірка»): Майстер цеху натискає кнопку «Старт». Живлення приходить на клеми живлення реле RE10RQM7N. Струм моментально проходить через внутрішній замкнений контакт на вихід зірка 18 і вмикає контактор KM_Зірка (разом із головним лінійним контактором). Двигун вентилятора починає плавно розганятися, споживаючи мінімальний пусковий струм. На передній панелі реле яскраво світиться світлодіодний індикатор з позначкою зірка.

• Безпечна відсічка (Тайм-аут): Минає рівно 7 секунд. Вентилятор успішно набрав оберти. Реле RE10RQM7N миттєво знеструмлює вихід зірка 18 — контактор «зірки» вимикається, його силові контакти розходяться, витягуючи за собою електричну дугу. Світлодіод зірка гасне.

• Гарантована пауза (Захист від вибуху): У цей момент реле робить апаратну паузу тривалістю близько 50 мс. Обидва виходи (18 і 28) повністю знеструмлені. Дуга на першому контакторі гарантовано гасне у повітрі, виключаючи будь-яку можливість міжфазного короткого замикання.

• Перехід у робочий режим (Режим «Трикутник»): Після завершення мікропаузи реле чітко замикає внутрішній ланцюг на вихід трикутник 28. Спалахує контактор KM_Трикутник, обмотки двигуна перемикаються на повну робочу напругу, і система аспірації починає працювати на 100% потужності, ефективно витягуючи тирсу з цеху. На панелі реле спалахує і постійно світиться світлодіодний індикатор трикутник.

Результат

Впровадження спеціалізованого реле часу RE10RQM7N гарантує абсолютну безпеку та безвідмовність роботи потужного трифазного обладнання. Завдяки вбудованій мікросекундній затримці перемикання повністю виключається ризик виникнення зустрічних коротких замикань та руйнування силових пускачів через людський фактор або залишкове іонізоване повітря. Електромережа підприємства надійно захищена від шкідливих струмових ударів, термін служби двигуна продовжується в рази, а наочна двоканальна світлодіодна індикація дозволяє візуально контролювати кожен етап запуску. Схема автоматики щита залишається максимально лаконічною, доступною за ціною та надійною в експлуатації.
