РЕЛЕ ЧАСУ МОДУЛЬНЕ, ~24-240В, =24В
- Опис
Реле часу із затримкою вимкнення Schneider Electric Zelio Time (серія RE17), артикул RE17RCMU
Призначення
Електронне модульне реле часу серії RE17 призначене для реалізації чіткої витримки часу на вимкнення (функція C) після розмикання керуючого сигналу. Воно широко застосовується в системах промислової автоматизації, житловому та комерційному секторах для керування лініями затримки. Найчастіше використовується для забезпечення роботи вентиляції після вимкнення світла (наприклад, у санвузлах чи технологічних приміщеннях), затримки зупинки конвеєрів, насосів та компресорів, а також для плавного відключення освітлення чи систем безпеки.
Опис

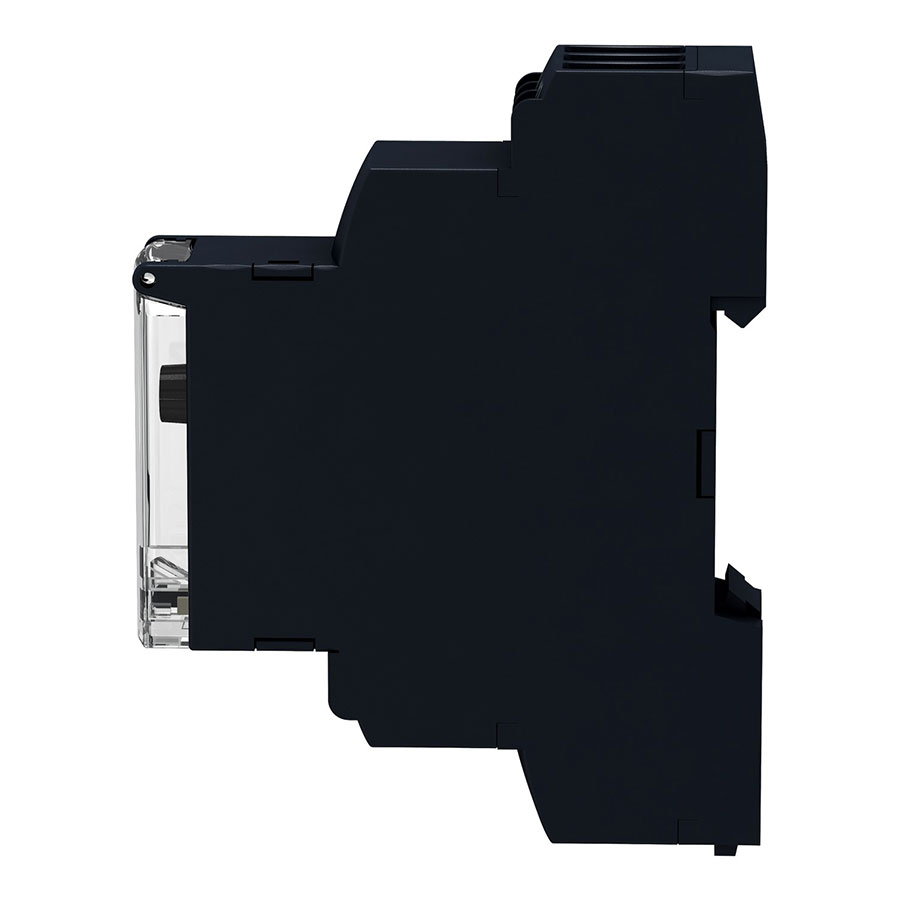

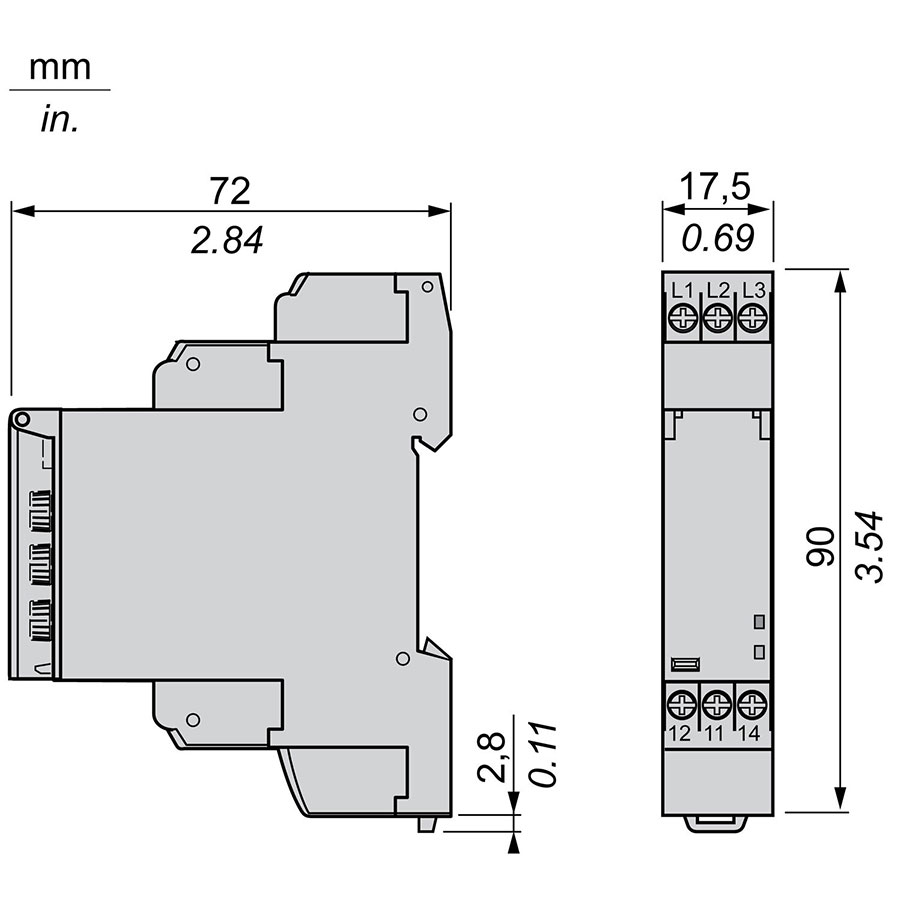

RE17RCMU — це спеціалізоване однофункціональне реле часу в ультракомпактному корпусі шириною всього 17.5 мм (1 стандартний модуль). Завдяки такому форм-фактору пристрій займає мінімум місця на DIN-рейці та легко встановлюється у будь-який розподільчий або технологічний щит поруч із модульною автоматикою.

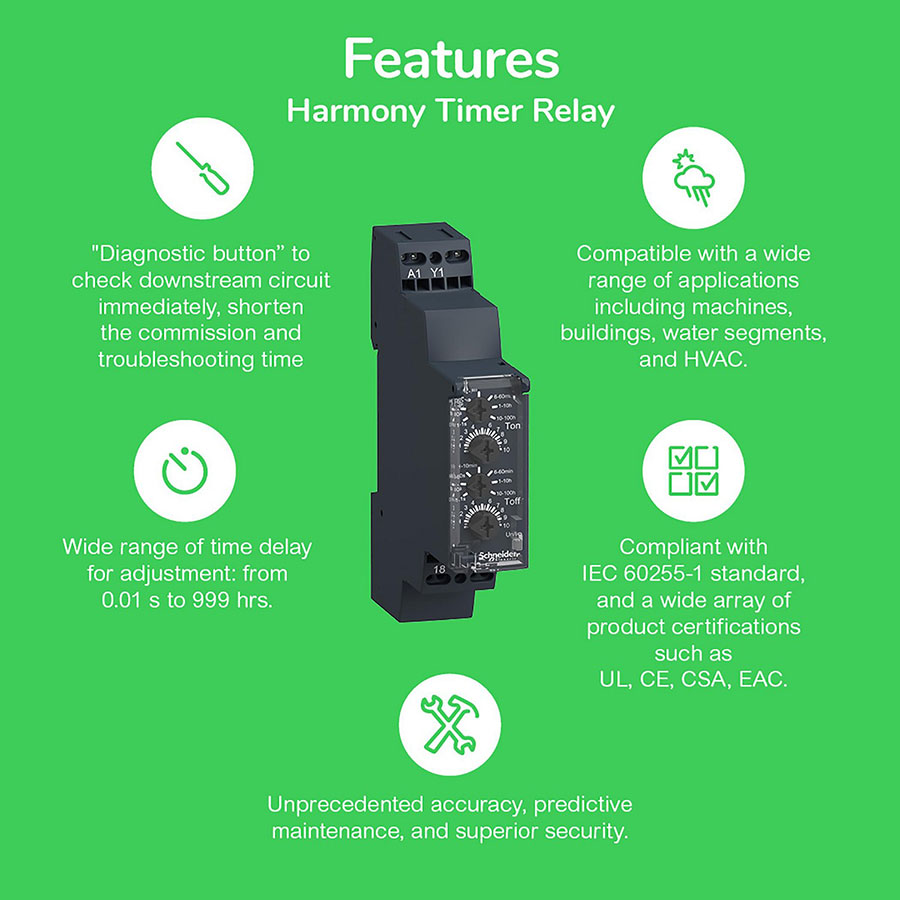

Головні переваги та особливості моделі:
Спеціалізована функція (Затримка вимкнення): Робота пристрою базується на класичній часовій діаграмі C. При замиканні зовнішнього керуючого контакту (вхід Y1) вихідне реле спрацьовує миттєво. Відлік заданого часу починається лише тоді, коли керуючий сигнал зникає (контакт розмикається). Вихідне реле вимикається тільки після завершення цього відліку.
Широкий часовий діапазон: Покриває часові інтервали від 0.1 секунди до 100 годин, які для зручності розбиті на 7 піддіапазонів. Точне налаштування виконується за допомогою аналогових поворотних потенціометрів під викрутку на лицьовій панелі.
Універсальність живлення: Пристрій адаптований під промислові та побутові стандарти, оскільки підтримує роботу від напруги 24 В постійного струму (DC) та в широкому діапазоні від 24 до 240 В змінного струму (AC).
Надійний вихід: Обладнане одним перекидним контактом (1 C/O) з номінальним струмом комутації до 8 А.
⠀
Технічні характеристикиЗагальні дані Виробник Schneider Electric Артикул RE17RCMU Серія Zelio Time / Harmony Timer Relays (серія RE17) Параметри живлення Номінальна напруга живлення (Us) 24…240 В змінного струму (AC) / 24 В постійного струму (DC), 50/60 Гц Граничні відхилення напруги від мінус 15 відсотків до плюс 10 відсотків від Us Споживана потужність не більше 32 ВА при 240 В AC / не більше 0.6 Вт при 24 В DC Час відновлення (скидання) 100 мс (шляхом знеструмлення) Керування та часові параметри Спосіб налаштування Аналогові поворотні потенціометри під шліцьову викрутку Основна функція Функція C (затримка вимкнення за керуючим сигналом) Вхід керування Вхід Y1 (вхід для підключення зовнішнього сигналу або кнопки запуску) Діапазон витримки часу Від 0.1 секунди до 100 годин (0.1-1 с, 1-10 с, 6-60 с, 1-10 хв, 6-60 хв, 1-10 год, 10-100 год) Повторюваність (стабільність відліку) менше плюс-мінус 0.5 відсотків відповідно до IEC 61812-1 Похибка налаштування шкали плюс-мінус 10 відсотків від повної шкали при +25 градусах Цельсія Вихідні параметри (Контакти) Кількість та тип контактів 1 перекидний контакт (1 C/O, SPDT, без вмісту кадмію) Номінальний струм комутації (In) 8 А при резистивному навантаженні (AC-1 / DC-1) Максимальна напруга комутації 250 В змінного струму (AC) Максимальна потужність комутації 2000 ВА Мінімальний струм комутації 10 мА при 5 В постійного струму (DC) Механічна зносостійкість 10 000 000 циклів Електрична зносостійкість 100 000 циклів (8 А при 250 В, AC-1) Монтаж та підключення Спосіб монтажу На DIN-рейку 35 мм відповідно до EN/IEC 60715 (у будь-якому положенні) Форм-фактор / Модульна ширина Стандартний щитовий модульний профіль (ширина 17.5 мм — 1 модуль) Тип підключення Гвинтові клеми Переріз підключаємих дротів Одножильний: 0.5…3.3 мм кв (AWG 20…12) / Гнучкий з наконечником: 0.2…2.5 мм кв Зусилля затяжки гвинтів 0.6…1.0 Нм Експлуатаційні параметри та безпека Ступінь захисту корпуса Корпус: IP40 / Передня панель: IP50 / Клемний блок: IP20 Клас захисту від ураження струмом Клас II відповідно до IEC 60664-1 Температура експлуатації від -20 до +60 градусів Цельсія Температура зберігання від -30 до +70 градусів Цельсія Допустима вологість 95 відсотків (без утворення конденсату відповідно до IEC 60068-2-30) Напруга ізоляції (Ui) 250 В відповідно до IEC 60664-1 Індикація стану LED-індикатори: зелений (живлення / блимає під час відліку), жовтий (стан вихідного реле) Габаритні розміри (Ш х В х Г) 17.5 x 90 x 72 мм (глибина без урахування ручок регулювання) Вага нетто 0.070 кг Сертифікація та стандарти CE, UL, CSA, GL, EAC, RCM, CCC, RoHS, IEC 61812-1 ⠀
Приклад використанняАвтоматизація та безпечна затримка вимкнення потужної витяжної вентиляції у промисловому зварювальному цеху
Опис проблеми
У зварювальному цеху або на автопідприємстві обладнано пости для зварювання металоконструкцій. Під час роботи зварювального апарату в повітря активно виділяються шкідливі гази, дим та дрібнодисперсний пил. Для захисту здоров’я робітників кожен пост оснащений індивідуальною системою місцевої витяжної вентиляції (парасолею).
Технологічний процес вимагає такої автоматизації: вентиляція повинна вмикатися одночасно з початком зварювання. Проте, коли зварювальник завершує шов і вимикає апарат, у зоні робочого місця ще залишається щільна хмара диму. Якщо вимкнути витяжку миттєво разом із апаратом, цей дим пошириться по всьому приміщенню.
Необхідно, щоб після припинення зварювання вентилятор продовжував працювати ще 3 хвилини, повністю очищував повітря на робочому місці й лише після цього автоматично вимикався. При цьому кола датчиків у зварювальній зоні з міркувань техніки безпеки мають працювати на низькій напрузі постійного струму 24 В (=24 В), а силові пускачі вентиляторів — від 220 В змінного струму.
Рішення з використанням RE17RCMU
Модель RE17RCMU — це спеціалізоване промислове реле часу завширшки всього 17.5 мм. Головна перевага цього артикулу (з літерою C в назві функції) — робота за суворим алгоритмом «Затримка вимкнення за керуючим сигналом» (Функція С). Реле починає відлік часу не в момент подачі живлення на пристрій, а саме тоді, коли зникає сигнал на керуючому вході.
Пристрій має гібридну схему універсального живлення: він стабільно працює у колах змінного струму від 24 до 240 Вольт, а також у колах постійного струму чітко 24 Вольти. Це дозволяє напряму пов’язати низьковольтний сигнал безпеки зі стандартною силовою автоматикою щита без встановлення проміжних реле-узгоджувачів.
Крок 1: Підключення пристрою в щиті вентиляції

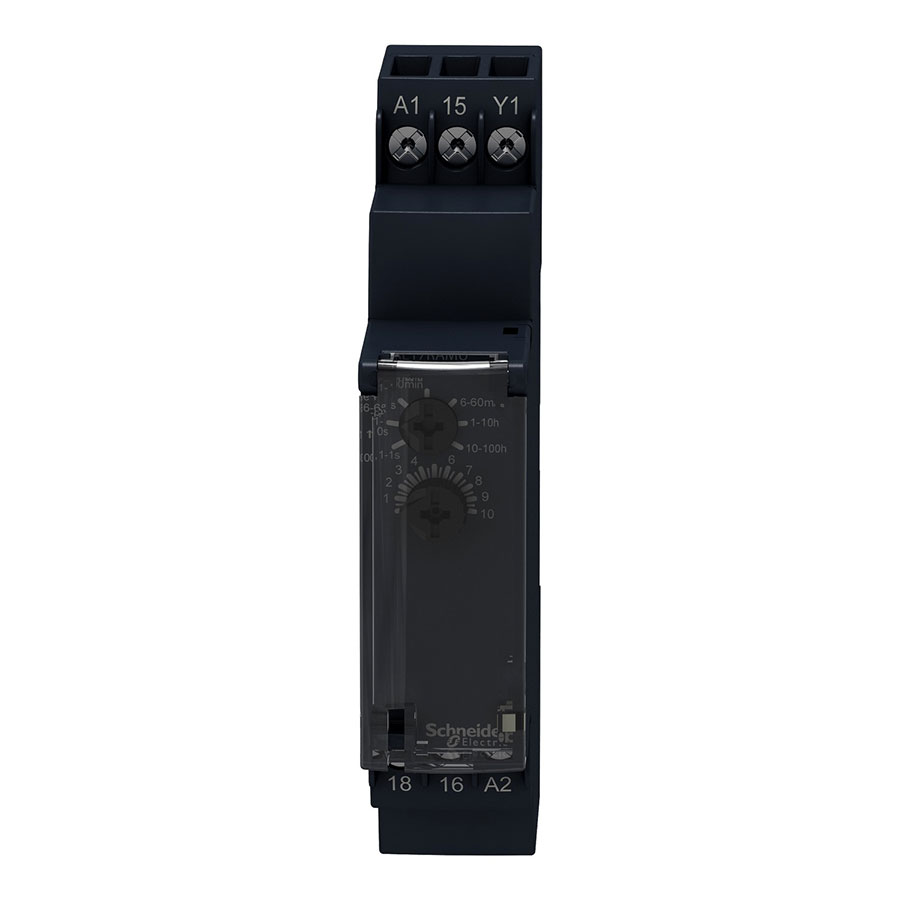

1. Живлення пристрою: Плюс лінії живлення автоматики (=24 В) підключається до клеми A1 (верхній ярус ліворуч), а мінус (0 В) — до клеми A2 (розташована на нижній колодці праворуч). Реле постійно перебуває під напругою, очікуючи команду.
2. Вхід тригера (Керування): До клеми Y1 (верхній ярус праворуч) підключається провід від датчика струму (трансформатора струму), який закріплений на силовому кабелі зварювального апарату. Коли йде зварювання — датчик замикає контакт і подає потенціал =24 В на вхід Y1.

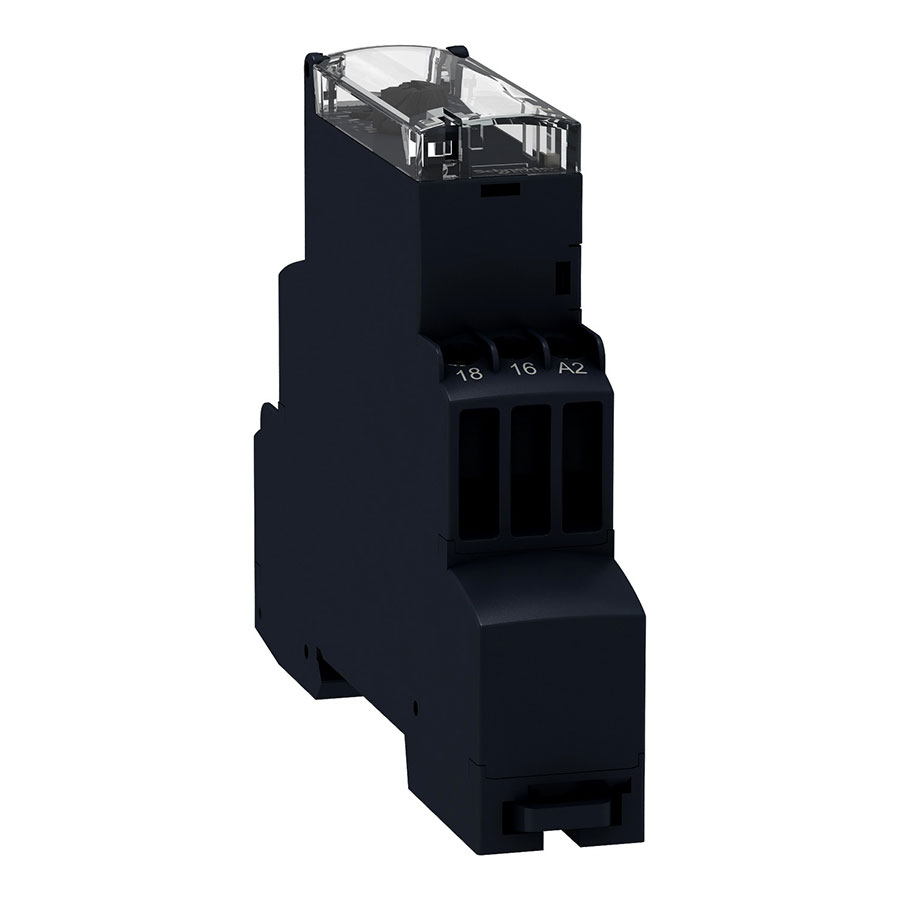

3. Комутація навантаження: Вихідний перекидний контакт (струм до 8 Ампер) фізично розділений між колодками. Спільний провід лінії керування (~220 В) підключається до клеми 15 (верхній ярус по центру). Дріт, що йде на котушку контактора витяжного вентилятора, підключається до нормально розімкненого (НР) контакту 18 (нижня колодка ліворуч). Клема 16 (НЗ, нижня колодка по центру) залишається вільною.
Крок 2: Налаштування часових інтервалів
На передній панелі реле під прозорою кришкою за допомогою викрутки виставляються параметри під регламент очищення цеху (налаштовуємо знизу вгору):
1. Нижнє коліщатко (Діапазон часу): Повертаємо стрілку в сектор 1-10min (масштаб часу від 1 до 10 хвилин).
2. Верхнє коліщатко (Точна витримка): Поворотний плавній лімб виставляємо чітко на цифру 3. У поєднанні з обраним діапазоном це забезпечить захисну затримку тривалістю рівно 3 хвилини (час, необхідний для повної евакуації залишків газів із витяжного повітропроводу).
Крок 3: Алгоритм роботи в реальних умовах
Процес зварювання (Старт лінії): Робітник запалює зварювальну дугу. Датчик струму моментально фіксує навантаження і подає сигнал =24 В на керуючу клему Y1 реле RE17RCMU. Реле миттєво замикає вихідні контакти 15-18. Силовий контактор вмикається, і вентиляція починає на повну потужність витягувати іскри та дим. На панелі реле впевнено світиться жовтий світлодіод стану виходу R, а також індикатор живлення Un.
Завершення робіт (Початок відліку таймера): Зварювальник гасить дугу і вимикає апарат. Сигнал на керуючій клемі Y1 зникає. У цей момент реле RE17RCMU не знеструмлює витяжку, а лише починає відлік налаштованих 3 хвилин. Вентилятор продовжує працювати, всмоктуючи залишки шкідливих газів, які ще стоять у повітрі навколо робочого столу. На передній панелі реле індикатор R починає блимати, показуючи хід тайм-ауту.
Автоматичне вимкнення: Рівно через 3 хвилини після зникнення сигналу на Y1 реле завершує відлік і розмикає свої контакти 15-18. Силовий контактор вимикається, вентилятор зупиняється. Система переходить у режим очікування нового зварювального циклу, при цьому індикатор живлення Un продовжує світитися.
⠀
РезультатЗавдяки впровадженню спеціалізованого реле часу RE17RCMU, у зварювальному цеху досягається максимальний рівень охорони праці: повітря гарантовано очищується від отруйного диму навіть після зупинки роботи. Підприємство отримує пряму економію електроенергії та тепла (оскільки вентиляція не працює вхолосту під час перекусів чи підготовки деталей), а загальний ресурс витяжних вентиляторів оптимізується. Компактні розміри пристрою (17.5 мм) дозволили легко змонтувати його в індивідуальний локальний щиток кожного зварювального поста.
