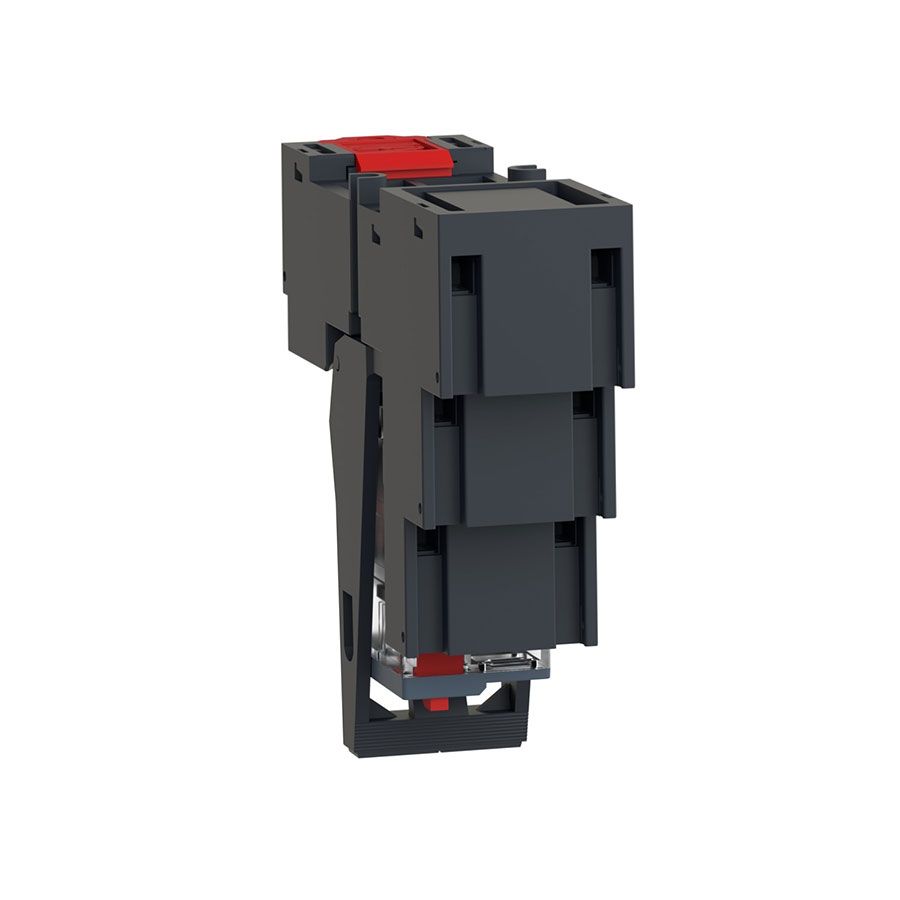

Комплект: мініатюрне реле + розетка Schneider Electric Harmony RXM2AB2P7PVS

Опис

Комплект Schneider Electric RXM2AB2P7PVS є готовою до монтажу та підключення комутаційною збіркою професійного промислового класу з серії Harmony (раніше Zelio Relay). Цей заводський набір у форматі «все в одному» (на що вказує суфікс PVS) складається з трьох базових елементів: окремого вставного проміжного реле, сумісної монтажної розетки (колодки) з роздільним (ярусним) розташуванням гвинтових клем, а також пластикової фіксуючої скоби-тримача. Наявність скоби гарантує надійне утримання реле в гнізді колодки та захищає контакти від послаблення чи випадіння під впливом постійних вібрацій на виробництві.

Головна конструктивна особливість цієї модифікації — оптимальна двоконтактна конфігурація. Вставне реле (серія RXM2AB2…) оснащене двома перекидними контактами (2CO) і розраховане на роботу в колах керування зі стандартною промисловою напругою ~230 В змінного струму (AC). На відміну від моделей базової серії RXM…1…, цей пристрій обладнаний вбудованою світлодіодною індикацією (LED), яка дублює роботу механічних покажчиків і суттєво спрощує візуальний контроль стану реле при роботі в умовах низької освітленості.

Призначення

• Розмноження та передача сигналів керування: Одночасна передача однієї команди перемикання на дві незалежні електричні лінії автоматики (наприклад, запуск контактора виконавчого механізму та одночасна видача сигналу про роботу на вхід промислового контролера).

• Гальванічна розв’язка кіл автоматики: Надійне ізолювання та електричне розділення низьковольтних сигнальних ліній чи виходів електронних плат від силового обладнання або ланцюгів із різним потенціалом напруги.

• Спрощений моніторинг та діагностика: Наявність яскравого LED-діода та прозорих бічних стінок корпусу дозволяє операторам та черговим електрикам з першого погляду оцінити наявність живлення на котушці та стан контактних груп без використання вимірювальних приладів.

Технічні характеристики

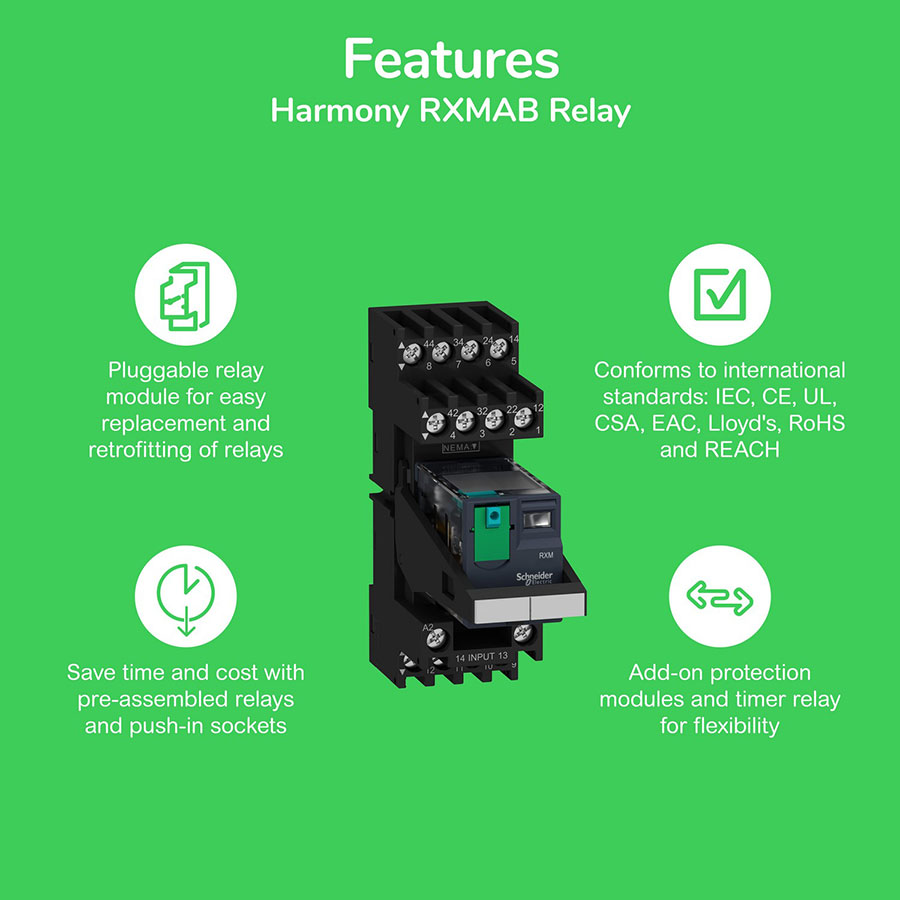

Конструктивні особливості та переваги

• Збільшена навантажувальна здатність (12 А): Завдяки тому, що всередині корпусу стандартного габариту розташовано лише дві контактні групи замість чотирьох, виробнику вдалося встановити потужніші силові елементи. Це дозволяє реле RXM2… комутувати струми до 12 А, що робить його чудовим вибором для керування більш потужними навантаженнями.

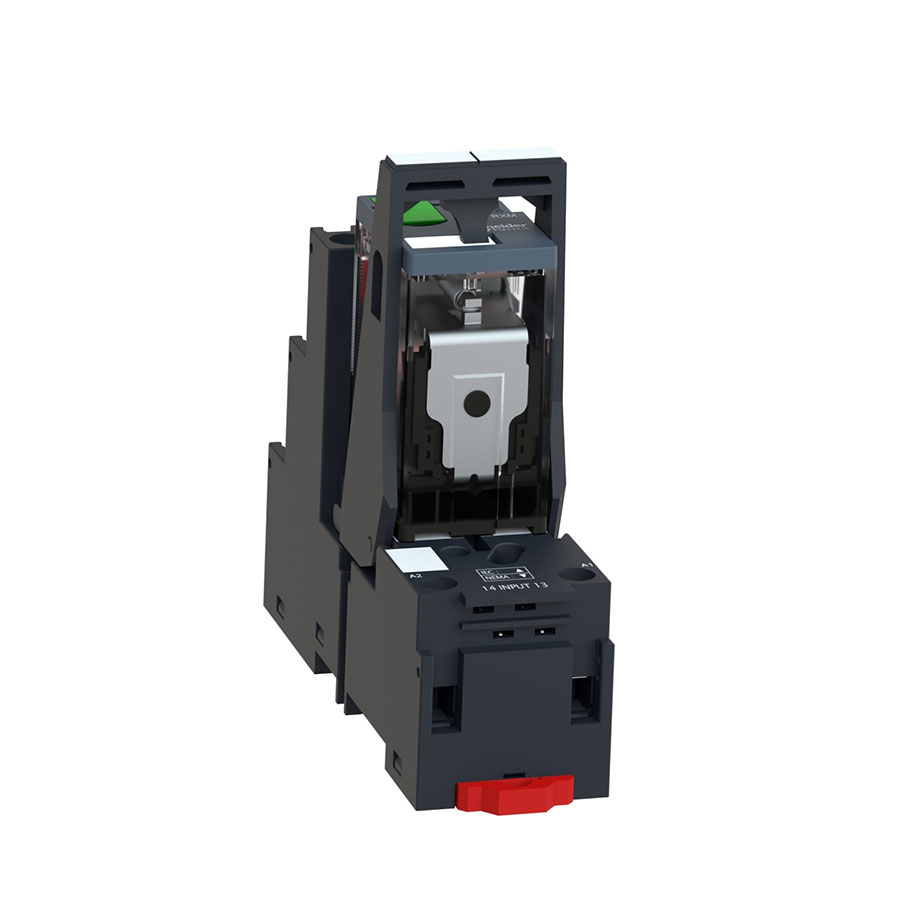

• Червоне кодування тест-кнопки (AC): На передній панелі реле розташована червона кнопка для примусового ручного замикання нормально відкритих (NO) контактів. Червоний колір кнопки є фірмовим маркуванням Schneider Electric, яке чітко вказує обслуговуючому персоналу на те, що котушка керування розрахована на роботу в мережі змінного струму (AC). Кнопка оснащена мікро-прапорцем, підняття якого дозволяє заблокувати контакти у спрацьованому стані для тривалого налагодження лінії.

• Особливості колодки типу PVS: Комплект оснащений розеткою із роздільним розташуванням клем (гвинти керування котушкою та гвинти комутації навантаження розведені по різних ярусах та протилежних сторонах колодки). Таке компонування є класичним для промислових систем автоматизації, оскільки забезпечує максимальну ізоляцію між колами керування та силовими лініями, а також є найбільш зручним при традиційному вертикальному розведенні дротів у кабельних коробах.

Підключення та маркування клем

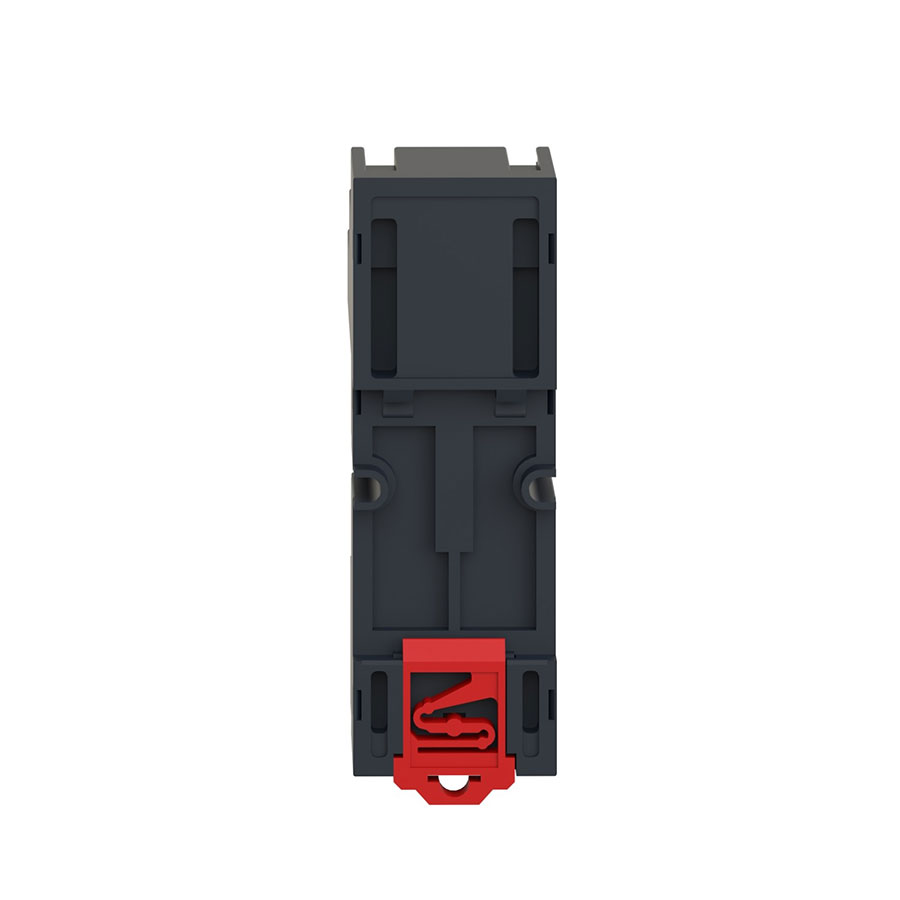

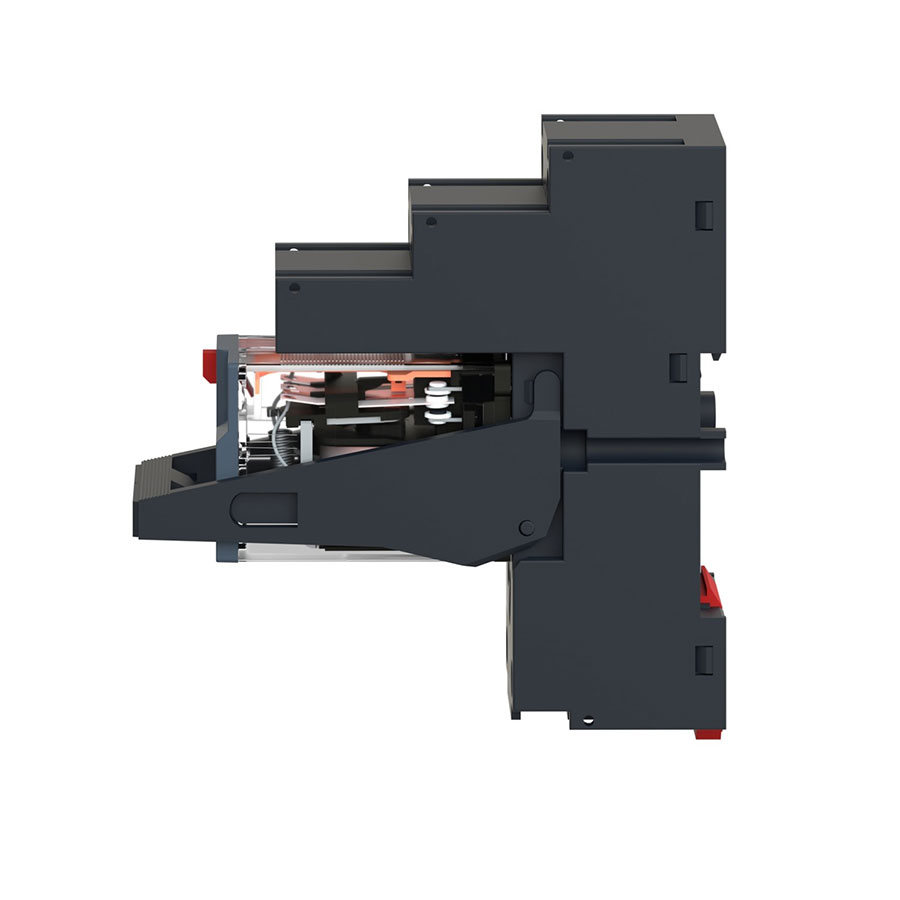

1. Встановлення блока: Модуль поставляється повністю зібраним. Зафіксуйте розетку на DIN-рейці за допомогою пластикової клямки на тильному боці колодки. Реле вже щільно встановлено в пази та притиснуто чорною пластиковою скобою.

2. Підключення котушки керування (~230 В AC): Напруга живлення підводиться до нижнього ярусу клем розетки, маркованих за стандартами IEC як A1 (або 13) та A2 (або 14). Оскільки котушка працює на змінному струмі, полярність підключення фази та нуля значення не має.

3. Комутація ланцюгів навантаження: Провідники підключаються до гвинтових клем верхніх рядів розетки. Незважаючи на те, що колодка є універсальною (має 14 гнізд під 4-контактні моделі), у даному комплекті задіяні лише дві незалежні групи клем (8 гвинтів), марковані відповідно до розташування штирів 2-контактного реле:

• • Спільні контакти (Common): Найвищий ярус — 11 (9) та 41 (12).
  • Нормально закриті контакти (NC): Середній ярус (нижні гвинти) — 12 (1) та 42 (4).
  • Нормально відкриті контакти (NO): Середній ярус (верхні гвинти) — 14 (5) та 44 (8).

4. Висока ремонтопридатність: Якщо з часом контакти реле вичерпають свій комутаційний ресурс, вам не доведеться від’єднувати дроти від гвинтів колодки. Достатньо просто відклацнути пластикову скобу, вийняти старий елемент та вставити в розетку нове реле (артикул окремого вставного реле для заміни — RXM2AB2P7).

Пряме керування та захист однофазного промислового й комерційного обладнання (ТЕНи опалення, потужні вентилятори, дренажні помпи) потужністю до 2.5–3 кВт без використання додаткових магнітних пускачів.

На комерційному об’єкті чи в невеликому виробничому цеху працює система припливної вентиляції, де встановлено однофазний калорифер електричного підігріву повітря (ТЕН) потужністю 2.2 кВт. Сигнал на увімкнення підігріву видає кліматичний контролер шафи автоматики при зниженні температури на вулиці. Оскільки напруга живлення ТЕНа становить ~230 В, а струм навантаження досягає приблизно 9.5 А, стандартні багатоканальні реле на 6 А не здатні самостійно комутувати таку потужність — їхні контакти просто згорять під час першого ж увімкнення.

Для спрощення схеми, економії місця на DIN-рейці та відмови від габаритного магнітного пускача інженери використовують силовий релейний комплект Schneider Electric RXM2AB2P7PVS. Його контакти витримують струм до 12 А, що дозволяє напряму запускати нагрівальний елемент, а вбудований світлодіодний та механічний захист забезпечує швидку діагностику системи вентиляції експлуатаційними службами без використання мультиметра.

Опис проблеми

При побудові вузлів комутації навантажень середньої потужності (~230 В, струм до 12 А) фахівці стикаються з двома основними проблемами:

• Необхідність дублювання ланцюгів автоматики: Використання слабкострумового проміжного реле в парі з великим силовим контактором призводить до здорожчання шафи керування, збільшення тепловиділення всередині щита та додаткових витрат часу на монтаж міжрейкових перемичок.

• Складність локального пошуку несправностей: Коли вентиляція перестає гріти, черговому електрику важко оперативно зрозуміти, де саме стався збій: чи контролер не видав фазу ~230 В, чи згоріла сама котушка реле, чи контакти реле замкнулися, але обірвався дріт безпосередньо біна ТЕНі. У темних або захаращених щитових приміщеннях пошук причини забирає надто багато часу, доки будівля вихолоджується.

Рішення з використанням RXM2AB2P7PVS

Готовий до встановлення комплект RXM2AB2P7PVS є ефективним інженерним вирішенням цих завдань:

• Пряма силова комутація 12 А: Завдяки конфігурації 2CO та силовій здатності контактів (12 А на канал), реле бере на себе функцію міні-контактора. Воно безпосередньо, безпечно і безшумно вмикає ТЕН потужністю 2.2 кВт, суттєво спрощуючи схему розведення дротів у щиті.

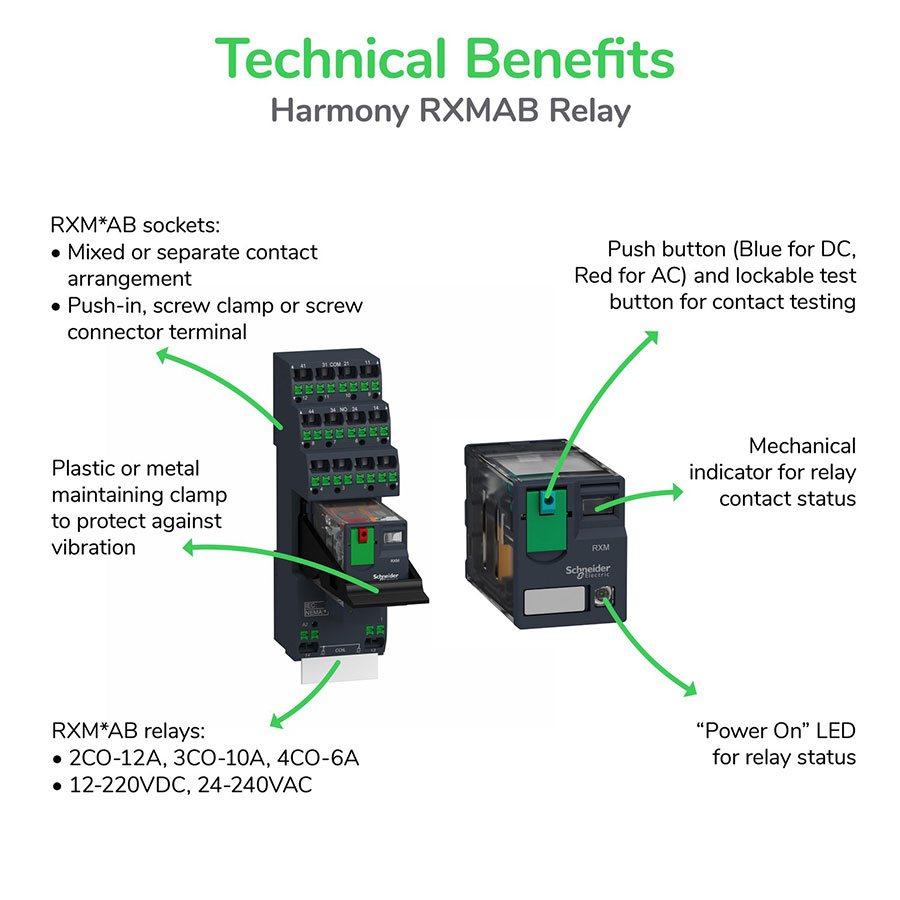

• Трьохрівнева візуальна діагностика: Конструкція реле повністю усуває проблему “сліпого” пошуку несправностей:

1. Зелений світлодіод (LED): горить лише тоді, коли від контролера на котушку прийшла напруга ~230 В.

2. Механічний прапорець: показує у прозорому віконці, що якір фізично втягнувся і контакти замкнулися.

3. Червона кнопка тесту: дозволяє майстру вручну натиснути та заблокувати контакти, щоб примусово ввімкнути ТЕН і перевірити його цілісність, ігноруючи поточні команди контролера.

• Повне рішення з однієї коробки (суфікс PVS): Виріб постачається вже у зборі з колодкою та надійною фіксувальною кліпсою. Монтажникові не потрібно окремо замовляти та шукати сумісні аксесуари — комплект просто замикається на DIN-рейці та готовий до підключення кабелів.

Практичні кроки

Крок 1: Підключення пристрою в щиті

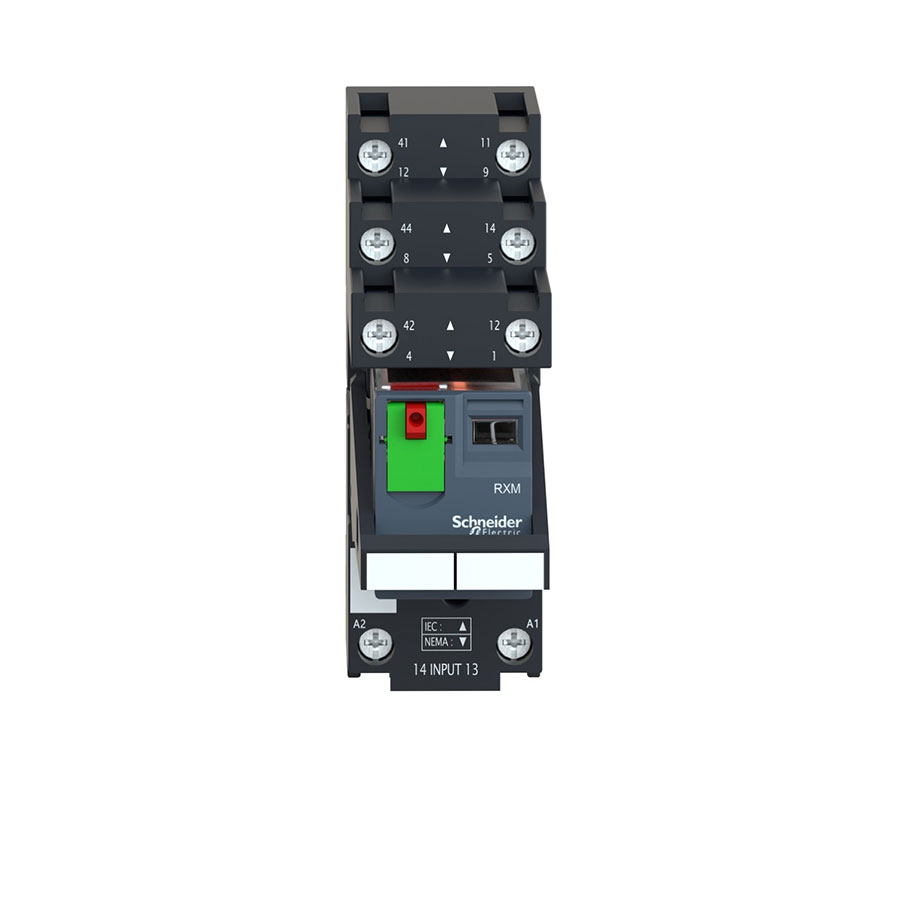

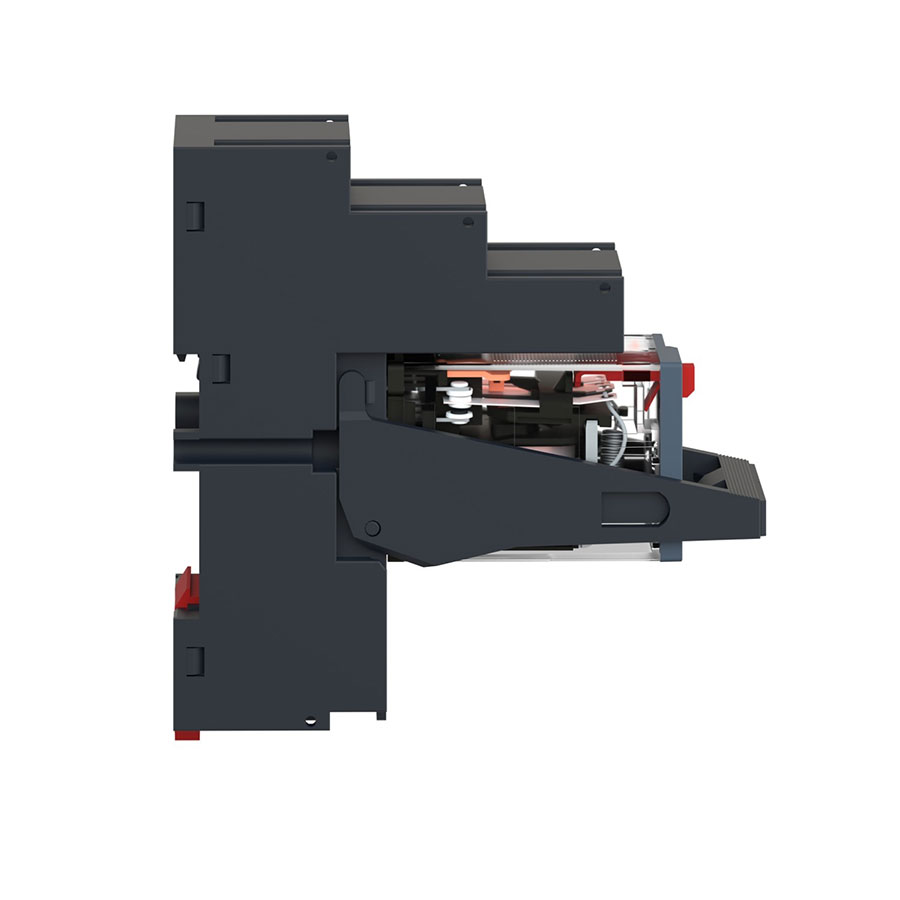

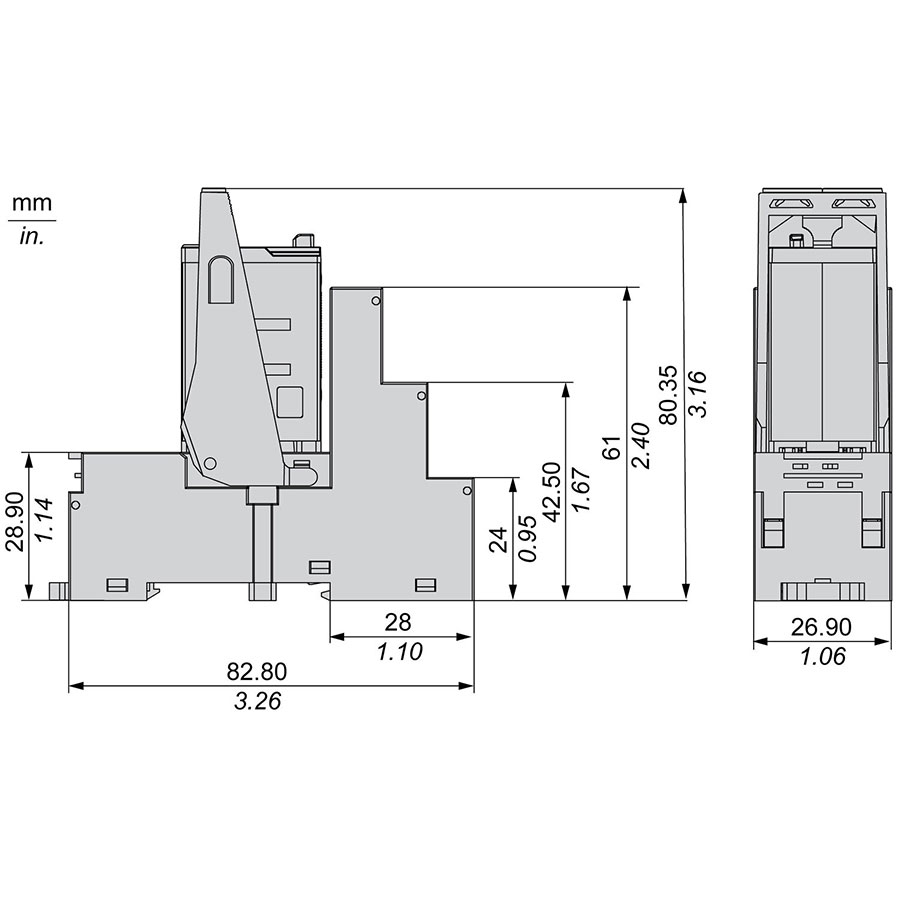

Комплект закріплюється на DIN-рейці 35 мм. Завдяки колодці зі змішаним розташуванням клем (показано на фото, підключення керівних та силових ліній розділене за висотою:

1. Підключення керівного ланцюга (~230 В AC):

• • Керівна фаза ~230 В від кліматичного контролера підключається до нижньої гвинтової клеми розетки з маркуванням А1.
  • Робочий нуль мережі (N) підводиться до сусідньої нижньої клеми з маркуванням А2.

2. Підключення вхідного живлення ТЕНа (Спільні контакти):

• • Силова лінія живлення (~230 В від автоматичного вимикача захисту) підключається до спільних вхідних клем на колодці: 11 (9) та 41 (12) (або однієї з них, якщо задіяна лише одна силова лінія).

3. Підключення лінії навантаження:

• • Нормально відкриті контакти ( NO ): Кабель безпосередньо від ТЕНа підключається до клем 14 (5) та 44 (8) (на фото RXM2AB2P7PVS_1.jpg вони розташовані у середньому ярусі розетки). Ці лінії замикаються і подають струм на ТЕН тільки під час активації котушки.
  • Нормально закриті контакти ( NC ): Клеми 12 (1) та 42 (4) використовуються, якщо за логікою процесу навантаження потрібно вимикати при спрацюванні реле.

Крок 2: Логіка роботи або Налаштування меж

Пристрій готовий до роботи за алгоритмом Plug and Play та не вимагає попереднього калібрування чи програмування уставок.

• Номінальні параметри обмотки: Розрахована суворо на підключення до мереж змінного струму з номінальною напругою ~230 В (50/60 Гц).

• Межі апаратного реагування: Магнітопровід котушки Harmony надійно притягує рухому групу та замикає контакти, коли напруга в колі досягає ~184 В AC (80% від номіналу). Повне відпускання якоря та розмикання силових ліній під дією внутрішньої пружини гарантовано відбувається, як тільки синусоїдальна напруга падає нижче ~46 В AC (20% від номіналу).

Крок 3: Алгоритм роботи в реальних умовах

• Стан спокою (Вентиляція в нормі, тепло): На вулиці тепло, контролер тримає вихід ~230 В вимкненим. Напруга на клемах А1–А2 відсутня. Зелений світлодіод не горить, віконце механічного індикатора темне. Лінії NO (14, 44) розімкнені, ТЕН повністю знеструмлений і не споживає енергію.

• Стан активації (Режим обігріву): Температура падає, контролер замикає внутрішній ключ і подає фазу ~230 В на котушку А1–А2:

1. Змінний струм проходить через обмотку котушки, збуджуючи потужний магнітний потік у сердечнику.

2. Спалахує вбудований зелений світлодіод (LED), сигналізуючи про наявність керівного сигналу.

3. Якір миттєво притягується до магнітопроводу, долаючи опір поворотної пружини, а у віконці з’являється механічний прапорець.

4. Обидві силові контактні групи за 20 мс перекидаються: лінії 14 та 44 щільно замикаються, і струм 9.5 А безперешкодно спрямовується на ТЕН калорифера. Починається нагрів повітря.

• Стан вимкнення: При досягненні заданої температури контролер знімає напругу ~230 В з лінії А1. Світлодіод гасне, магнітне поле зникає, поворотний механізм миттєво повертає контакти у вихідне положення, розриваючи дугу та вимикаючи ТЕН.

⠀
Результат

Експлуатація готового комплекту Schneider Electric RXM2AB2P7PVS забезпечує:

• Пряму економію на обладнанні: Силові контакти на 12 А дозволяють повністю відмовитися від використання додаткових магнітних пускачів для однофазних навантажень потужністю до 2.5 кВт.

• Прискорення монтажу та мінімізацію помилок: Формат постачання “все в одному коробці” (реле + розетка + фіксатор на фото виключає помилки сумісності компонентів під час закупівлі та збирання щита.

• Миттєву та наочну діагностику: Зелений LED, механічний прапорець та червона кнопка ручного тесту (з можливістю фіксації) дають обслуговуючому персоналу повну інформацію про статус роботи ланцюга автоматики, скорочуючи час пошуку несправностей та простою обладнання з гарантованим електричним ресурсом до 100 000 циклів під повним навантаженням.
