Реле часу Harmony, функція затримки увімкнення, 24В постійного/змінного струму, 240В змінного струму, 1CO
- Опис
Реле часу із затримкою ввімкнення Schneider Electric Zelio Time (серія RE10), артикул RE10RAMUN
Призначення
Електронне реле часу серії RE10 призначене для реалізації чіткої витримки часу на ввімкнення (функція A) після подачі напруги живлення на пристрій. Воно застосовується в промислових та побутових системах автоматизації низької потужності: для каскадного (послідовного) запуска електродвигунів, вентиляторів або конвеєрних ліній з метою зниження пускових навантажень на електромережу. Також пристрій використовується для затримки пуску компресорів, насосних станцій, кліматичного обладнання, а також у простих автоматичних схемах введення резерву (АВР).
Опис

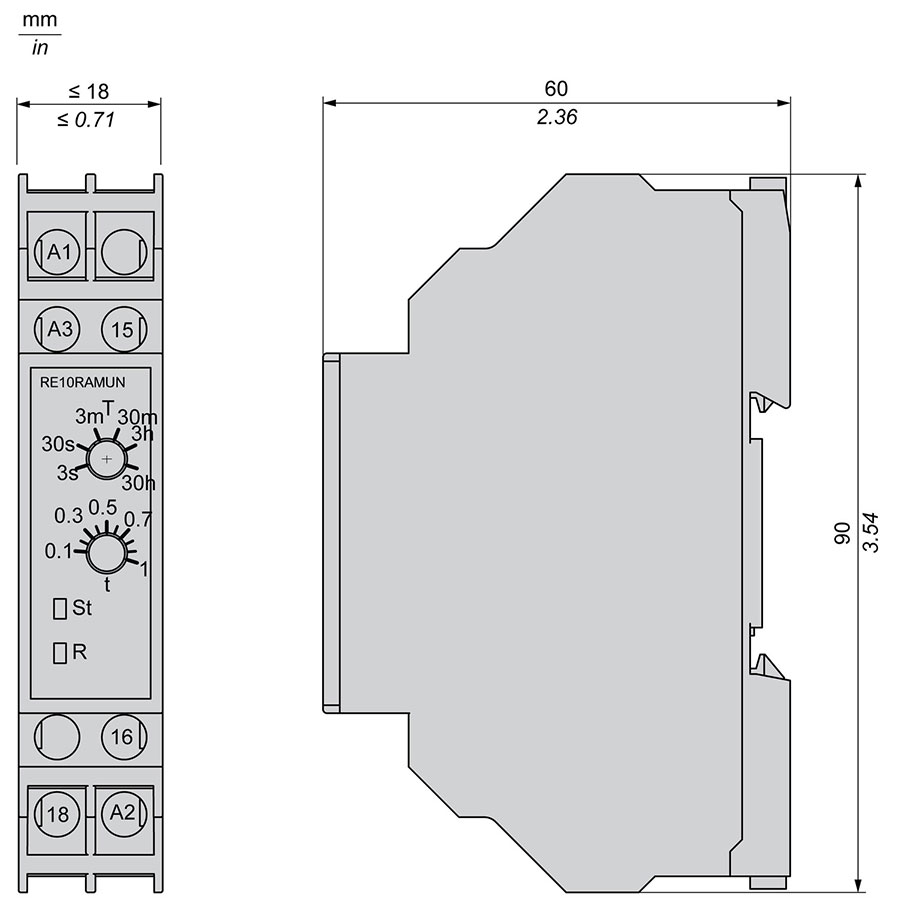

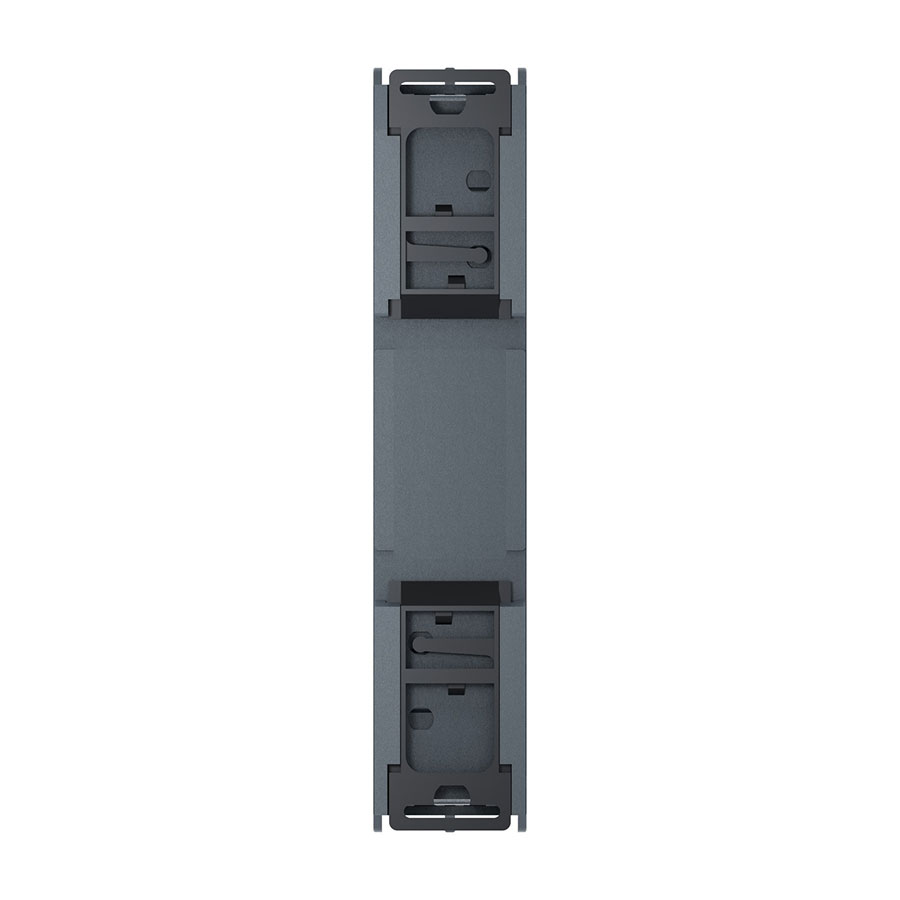

RE10RAMUN — це класичне щитове реле часу шириною 22.5 мм, розроблене для монтажу на стандартну DIN-рейку. Воно є спеціалізованим однофункціональним пристроєм, сфокусованим на одному конкретному алгоритмі. Це робить його налаштування максимально простим, а експлуатаційну надійність — дуже високою, оскільки виключається ризик помилки при виборі складної логіки роботи.
Головні переваги та особливості моделі:
Чітка логіка роботи (Функція A): Відлік заданої витримки часу починається безпосередньо в момент подачі напруги живлення на контакти реле. Після завершення цього інтервалу вихідний перекидний контакт миттєво змінює свій стан (замикається) і залишається в такому положенні доти, доки з пристрою не буде повністю знято живлення.
Широкий часовий діапазон: Покриває часові витримки від 0.1 секунди до 10 годин, які для зручності регулювання розбиті на 4 піддіапазони. Вибір потрібного піддіапазону та точне налаштування часу здійснюються за допомогою двох аналогових поворотних потенціометрів на передній панелі під звичайну викрутку.
Універсальність живлення: Маркування UN вказує на універсальний блок живлення пристрою — реле може стабільно працювати від напруги 24 В постійного струму (DC) або в широкому діапазоні від 24 до 240 В змінного струму (AC).
Надійний вихід: Обладнане одним перекидним контактом (1 C/O) з номінальним струмом комутації до 5 А.
⠀
Технічні характеристикиЗагальні дані Виробник Schneider Electric Артикул RE10RAMUN Серія Zelio Time / Harmony Timer Relays (серія RE10) Параметри живлення Номінальна напруга живлення (Us) 24…240 В змінного струму (AC) / 24 В постійного струму (DC), 50/60 Гц Граничні відхилення напруги від мінус 15 відсотків до плюс 10 відсотків від Us Споживана потужність не більше 3 ВА при 240 В AC / не більше 0.6 Вт при 24 В DC Час відновлення (скидання) 100 мс (шляхом знеструмлення) Керування та часові параметри Спосіб налаштування Аналогові поворотні потенціометри під шліцьову викрутку Основна функція Функція A (затримка ввімкнення при подачі живлення) Діапазон витримки часу Від 0.1 секунди до 10 годин (0.1-1 с, 1-10 с, 6-60 хв, 1-10 год) Повторюваність (стабільність відліку) менше плюс-мінус 0.5 відсотків відповідно до IEC 61812-1 Похибка налаштування шкали плюс-мінус 10 відсотків від повної шкали при +25 градусах Цельсія Вихідні параметри (Контакти) Кількість та тип контактів 1 перекидний контакт (1 C/O, SPDT) Номінальний струм комутації (In) 5 А при резистивному навантаженні (AC-1 / DC-1) Максимальна напруга комутації 250 В змінного струму (AC) Максимальна потужність комутації 1250 ВА Мінімальний струм комутації 10 мА при 5 В постійного струму (DC) Механічна зносостійкість 20 000 000 циклів Електрична зносостійкість 100 000 циклів (5 А при 250 В, AC-1) Монтаж та підключення Спосіб монтажу На DIN-рейку 35 мм відповідно до EN/IEC 60715 (у будь-якому положенні) Форм-фактор / Ширина корпуса Корпус для щитового монтажу (ширина 22.5 мм) Тип підключення Гвинтові клеми Переріз підключаємих дротів Одножильний: 0.5…3.3 мм кв (AWG 20…12) / Гнучкий з наконечником: 0.2…2.5 мм кв Зусилля затяжки гвинтів 0.6…1.0 Нм Експлуатаційні параметри та безпека Ступінь захисту корпуса Корпус: IP40 / Передня панель: IP50 / Клемний блок: IP20 Температура експлуатації від -20 до +60 градусів Цельсія Температура зберігання від -40 до +70 градусів Цельсія Допустима вологість 93 відсотки (без утворення конденсату відповідно до IEC 60068-2-30) Напруга ізоляції (Ui) 250 В відповідно до IEC 60664-1 Номінальна імпульсна напруга (Uimp) 4 кВ (1.2/50 мкс) відповідно до IEC 60664-1 Індикація стану LED-індикатори: зелений (живлення / блимає під час відліку), жовтий (стан вихідного реле) Габаритні розміри (Ш х В х Г) 22.5 x 78 x 80 мм (глибина з урахуванням ручок регулювання) Вага нетто 0.100 кг Сертифікація та стандарти CE, UL, CSA, GL, EAC, RCM, RoHS, IEC 61812-1 ⠀
Приклад використанняЗахист компресора промислової системи кондиціонування повітря від частих повторних пусків при нестабільному живленні
Опис проблеми
У великому офісному центрі, супермаркеті або на виробничому складі встановлено потужну систему кондиціонування та чиллерного охолодження повітря. Головним і найдорожчим вузлом цієї системи є компресор із трифазним електроввигуном.
Для компресорного обладнання існує критична загроза — короткочасні зникнення та швидкі відновлення напруги в електромережі (так звані мигання світла, викликані аварійними перемиканнями на підстанціях або роботою автоматичного введення резерву АВР). Коли світло зникає хоча б на секунду і одразу повертається, контролер клімату намагається запустити компресор миттєво.
Проте в контурі охолодження після зупинки двигуна все ще залишається високий тиск фреону. Якщо мотор спробує стартувати проти цього тиску, він просто не зможе провернути вал і заклинить. Пусковий струм підскочить до критичних значень, і обмотки статора згорять за лічені секунди. Щоб уникнути цього, компресору після будь-якої зупинки життєво необхідно дати постояти 3 хвилини, щоб тиск холодоагенту в системі встиг повністю вирівнятися.
Рішення з використанням RE10RAMUN
Модель RE10RAMUN — це промислове однофункціональне реле часу з лінійки Harmony (Zelio Time) у компактному модульному корпусі завширшки 22.5 мм. Цей пристрій працює за суворим і надійним алгоритмом «Затримка ввімкнення після подачі живлення» (Функція А).
Головна перевага цього артикулу (з літерами MU в кодуванні) — універсальна схема живлення. Реле здатне працювати у колах змінного струму в діапазоні від 24 до 240 Вольт, а також у колах постійного струму 24 Вольти. Це дозволяє використовувати його як у стандартних силових щитах на 220 В, так і в низьковольтних безпечних лініях автоматики без встановлення додаткових адаптерів чи проміжних реле.
Крок 1: Підключення пристрою в щиті керування компресором

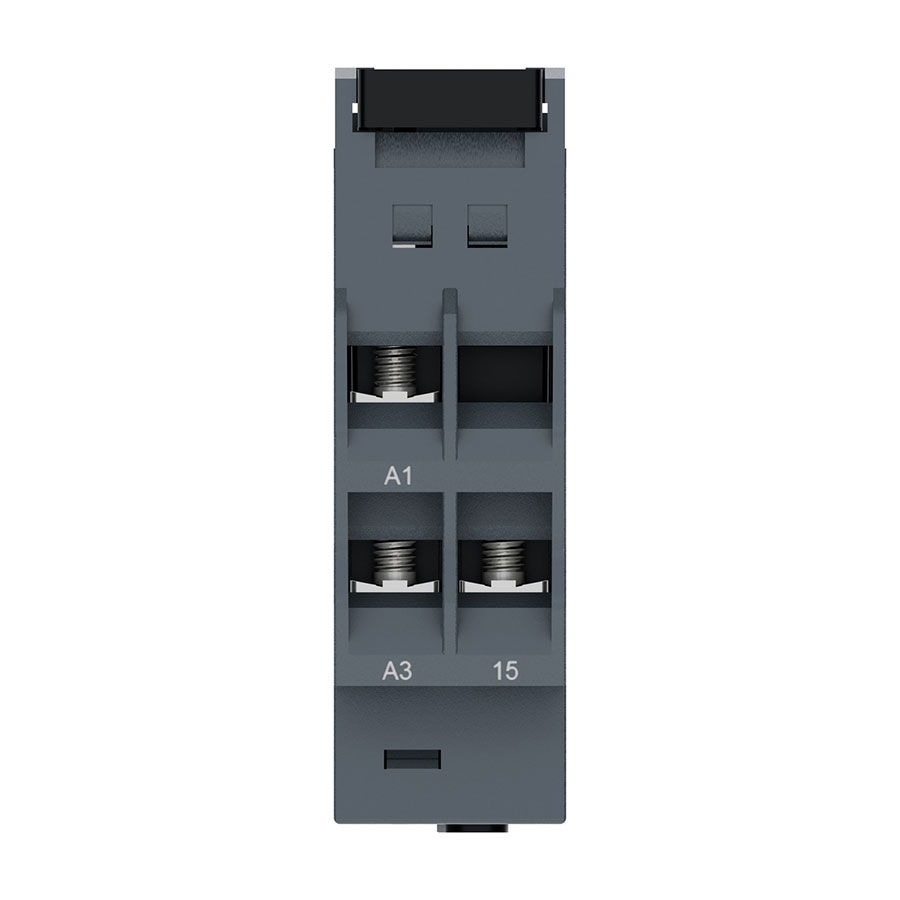

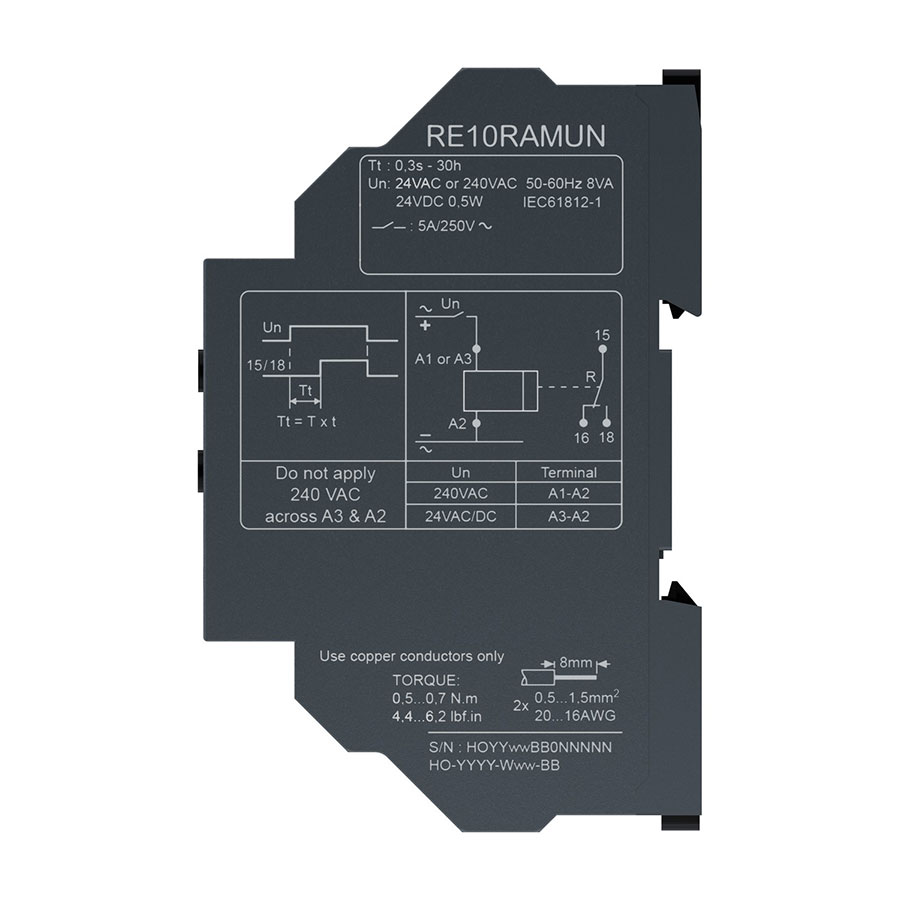

1. Живлення та запуск (для мережі 220 В): Фаза від головного контролера клімату або реле напруги підключається до клеми A1 (верхній ярус ліворуч). Нейтраль (нуль) підключається до клеми A2 (нижній ярус по центру). Клема A3 (середній ярус ліворуч) використовується лише у випадку живлення низьковольтною напругою 24 В і в даному кейсі залишається вільною.

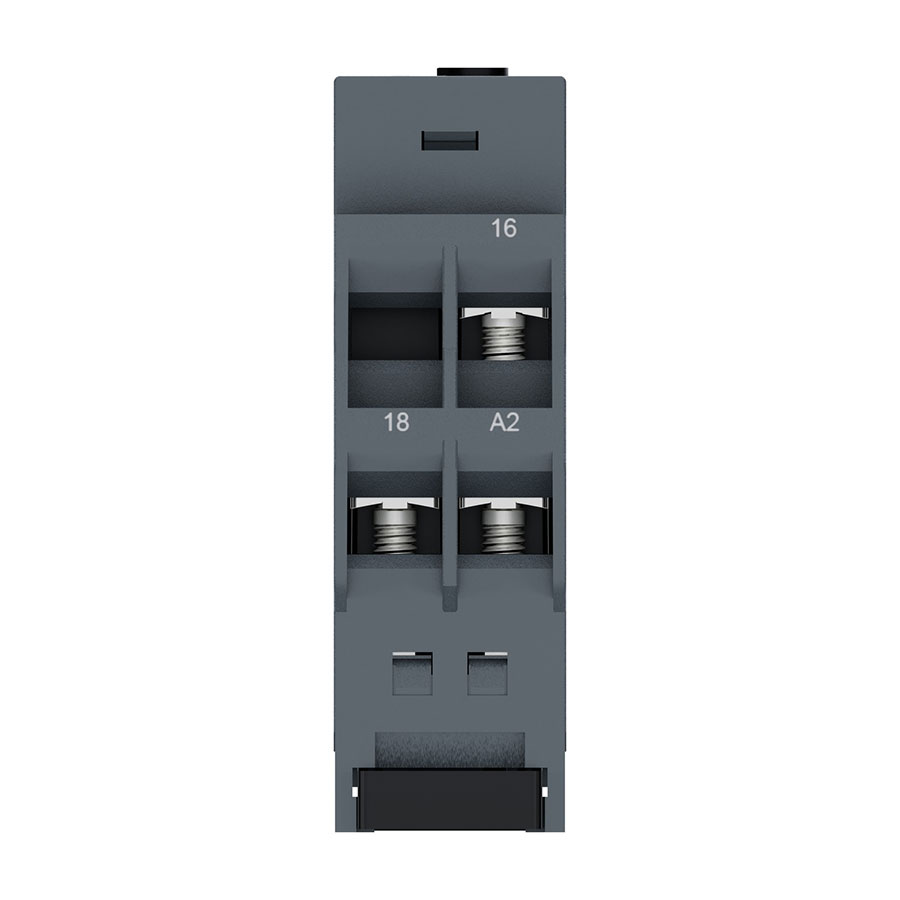

2. Комутація навантаження: Пристрій має один вихідний перекидний контакт (струм до 8 Ампер). Спільний провід лінії керування пускачем підключається до клеми 15 (середній ярус праворуч). Дріт, що йде на котушку силового пускача компресора, підключається до нормально розімкненого контакту 18 (нижній ярус ліворуч). Клема 16 (нормально замкнений контакт, нижній ярус праворуч) залишається вільною.
Крок 2: Налаштування часового інтервалу безпеки

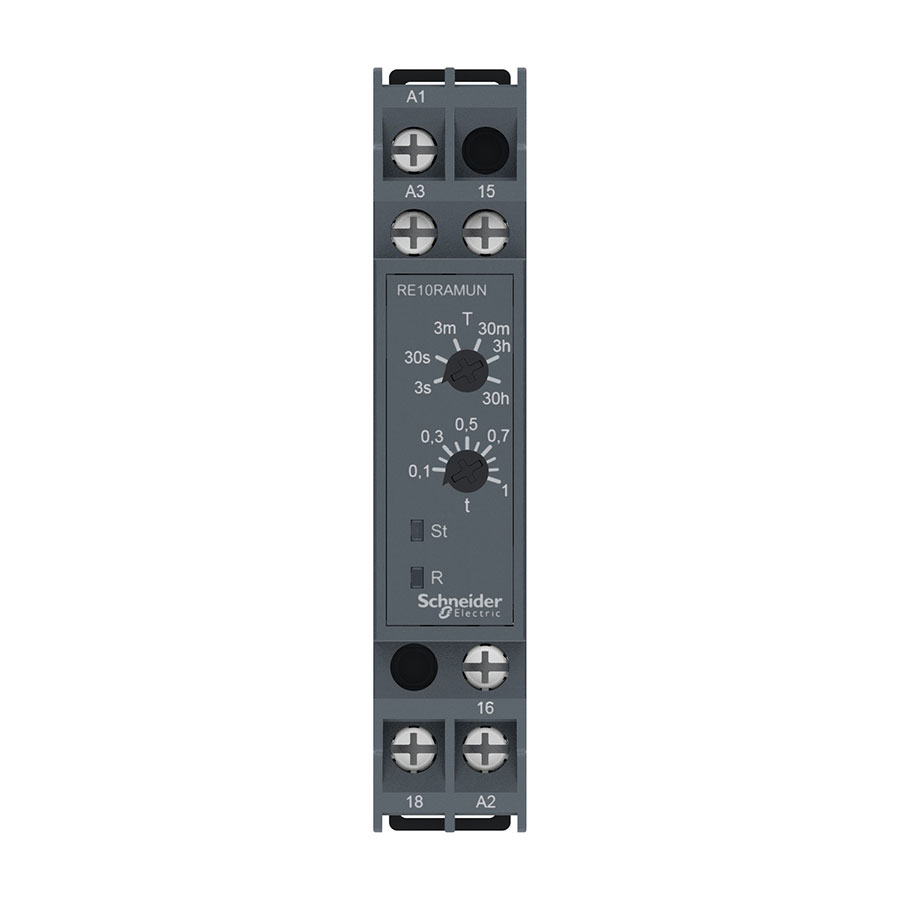

На передній панелі реле за допомогою викрутки виставляються параметри захисного тайм-ауту (налаштовуємо знизу вгору):
1. Верхній регулятор (Діапазон часу): Повертаємо стрілку в положення 3m (масштаб витримки до 33 хвилин).
2. Нижній регулятор (Точне налаштування плавного лімба): Виставляємо поворотне коліщатко чітко на максимальну відмітку 1. Оскільки обрано діапазон 3 хвилини, це забезпечить захисну затримку тривалістю рівно 3 хвилини. Цього часу абсолютно достатньо для стабілізації тиску газу в компресорній установці та безпечного старту мотора без перевантажень.
Крок 3: Алгоритм роботи в реальних умовах
Аварійне мигання мережі: В офісному центрі на секунду зникло і знову з’явилося світло. Контролер клімату перезапускається і знову подає напругу на клеми живлення A1-A2 реле часу RE10RAMUN.
Режим захисної затримки (Тайм-аут): Отримавши живлення, реле RE10RAMUN не вмикає компресор миттєво. Його внутрішній контакт 15-18 залишається розімкненим. Компресор безпечно стоїть, а тиск фреону всередині контуру плавно падає до норми. У цей час на передній панелі реле починає блимати світлодіодний індикатор St, сигналізуючи про те, що йде чіткий відлік захисного часу. Другий індикатор R у цей момент вимкнений.
Безпечний пуск: Рівно через 3 хвилини реле завершує відлік. Внутрішнє виконавче реле спрацьовує, і контакт 15-18 чітко замикається. Індикатор St переходить у режим постійного світіння, а поруч спалахує індикатор R. Струм подається на котушку силового пускача, компресор легко і без надмірних зусиль запускається в роботу, починаючи охолодження будівлі.
⠀
РезультатВпровадження реле затримки ввімкнення RE10RAMUN повністю нівелює ризик виникнення найнебезпечнішої для компресорів аварії — спроби старту проти високого тиску фреону. Дороге кліматичне обладнання на 100% захищене від згорання обмоток двигуна через нестабільне електропостачання. Завдяки двоканальній індикації стану (St та R), черговий електрик може візуально визначити, чи триває зараз захисна пауза. Універсальність живлення пристрою та його компактні розміри дозволяють легко модернізувати будь-який існуючий заводський щит автоматики.
