РЕЛЕ ЧАСУ МОДУЛЬНЕ, ~24-240В, =24В

РЕЛЕ ЧАСУ МОДУЛЬНЕ, ~24-240В, =24В


Відгуки 0
Код товару: RE17RMMU Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та графiк роботи
Графік консультацій: Пн, Чт — вихідні дні.
Відправка замовлень: З вівторка по неділю (протягом 2-3 днів).
Під замовлення: Ціна орієнтовна. Товар замовляється після 100% передоплати.
Акція: Безкоштовна доставка Schneider Electric від 5000 грн.
3 067 грн


Доступно під замовлення

  • Опис

    Багатофункціональне електронне реле часу Schneider Electric Zelio Time (серія RE17), артикул RE17RMMU

    Призначення

    Універсальне модульне реле часу серії RE17 призначене для точної комутації електричних ланцюгів із заданою витримкою часу в низьковольтних системах автоматизації. Воно використовується у промисловості (пакувальні лінії, конвеєри, прості верстати), а також у житловому та комерційному секторах для керування вентиляцією, насосними установками, автоматичним технологічним освітленням та іншими процесами. Завдяки підтримці живлення 24 В постійного струму та від 24 до 240 В змінного струму, реле легко інтегрується як у стандартні побутові мережі, так і в промислові кола керування.

    Опис

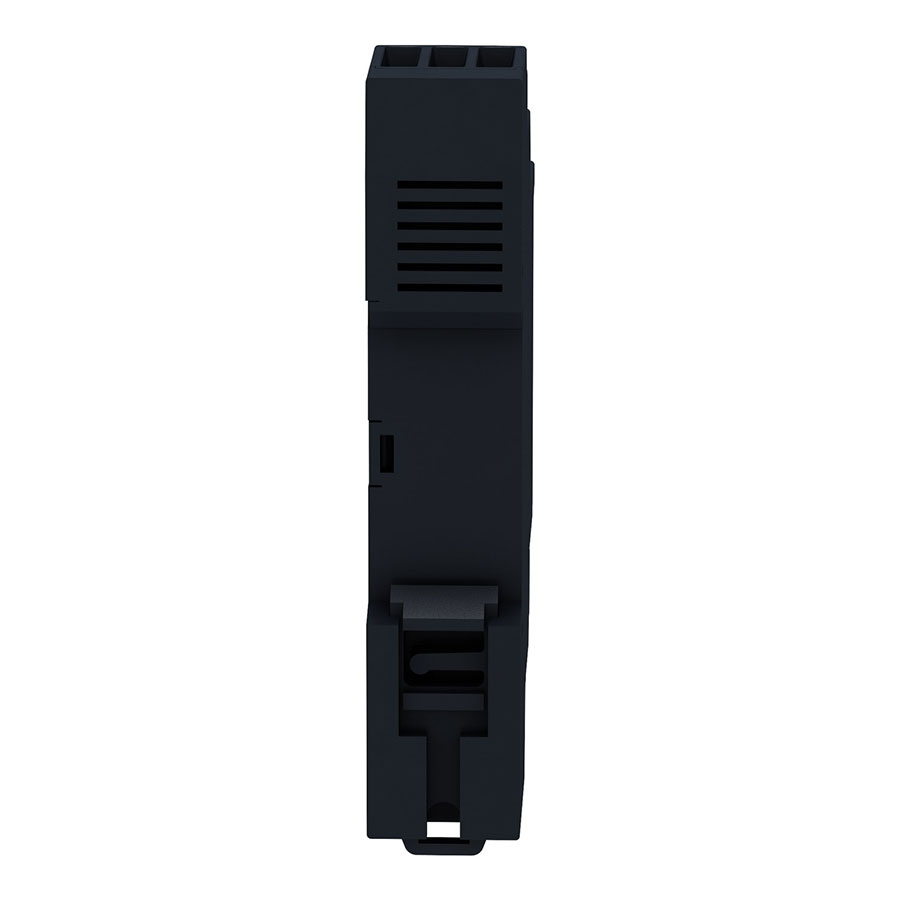

    RE17RMMU — це компактне та гнучке рішення для щитового монтажу. Корпус пристрою має ширину всього 17.5 мм (1 стандартний модуль), що дозволяє економити місце на DIN-рейці в розподільчих шафах автоматики.

    Головні переваги та особливості моделі:

    • Багатофункціональність (7 в 1): Реле підтримує 7 основних часових алгоритмів: затримка ввімкнення (A), затримка ввімкнення за керуючим сигналом (At), інтервальне ввімкнення за імпульсом керування (B), затримка вимкнення за сигналом керування (C), симетричний цикл починаючи з паузи (D), симетричний цикл починаючи з імпульсу (Di), а також інтервальне ввімкнення при подачі живлення (H).

    • Широкий діапазон витримок: Налаштування часу виконується в межах від 0.1 секунди до 100 годин за допомогою зручних поворотних перемикачів на лицьовій панелі під звичайну викрутку.

    • Вхід керування (Y1): Обладнане окремим входом для підключення зовнішнього сигналу (кнопки, тумблера чи іншого реле), що дозволяє будувати складні схеми запуску та зупинки відліку.

    • Оптимальні параметри живлення: Головна відмінність цієї моделі від версії RMMW полягає в оптимізації під промислові стандарти напруги — пристрій працює від 24 В постійного струму (DC) або від 24 до 240 В змінного струму (AC).

    ⠀
    Технічні характеристики

    Загальні дані
    ВиробникSchneider Electric
    АртикулRE17RMMU
    СеріяZelio Time / Harmony Timer Relays (серія RE17)
    Параметри живлення
    Номінальна напруга живлення (Us)24…240 В змінного струму (AC) / 24 В постійного струму (DC), 50/60 Гц
    Граничні відхилення напругивід мінус 15 відсотків до плюс 10 відсотків від Us
    Споживана потужністьне більше 32 ВА при 240 В AC / не більше 0.6 Вт при 24 В DC
    Час відновлення (скидання)100 мс (шляхом знеструмлення)
    Керування та часові параметри
    Спосіб налаштуванняАналогові поворотні потенціометри під шліцьову викрутку
    Кількість часових функцій7 функцій (A, At, B, C, D, Di, H)
    Вхід керуванняВхід Y1 (для підключення зовнішнього сигналу запуску)
    Діапазон витримки часуВід 0.1 секунди до 100 годин (0.1-1 с, 1-10 с, 6-60 с, 1-10 хв, 6-60 хв, 1-10 год, 10-100 год)
    Повторюваність (стабільність відліку)менше плюс-мінус 0.5 відсотків відповідно до IEC 61812-1
    Похибка налаштування шкалиплюс-мінус 10 відсотків від повної шкали при +25 градусах Цельсія
    Вихідні параметри (Контакти)
    Кількість та тип контактів1 перекидний контакт (1 C/O, SPDT, без вмісту кадмію)
    Номінальний струм комутації (In)8 А при резистивному навантаженні (AC-1 / DC-1)
    Максимальна напруга комутації250 В змінного струму (AC)
    Максимальна потужність комутації2000 ВА
    Мінімальний струм комутації10 мА при 5 В постійного струму (DC)
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість100 000 циклів (8 А при 250 В, AC-1)
    Монтаж та підключення
    Спосіб монтажуНа DIN-рейку 35 мм відповідно до EN/IEC 60715 (у будь-якому положенні)
    Форм-фактор / Модульна ширинаСтандартний щитовий модульний профіль (ширина 17.5 мм — 1 модуль)
    Тип підключенняГвинтові клеми
    Переріз підключаємих дротівОдножильний: 0.5…3.3 мм кв (AWG 20…12) / Гнучкий з наконечником: 0.2…2.5 мм кв
    Зусилля затяжки гвинтів0.6…1.0 Нм
    Експлуатаційні параметри та безпека
    Ступінь захисту корпусаКорпус: IP40 / Передня панель: IP50 / Клемний блок: IP20
    Клас захисту від ураження струмомКлас II відповідно до IEC 60664-1
    Температура експлуатаціївід -20 до +60 градусів Цельсія
    Температура зберіганнявід -30 до +70 градусів Цельсія
    Допустима вологість95 відсотків (без утворення конденсату відповідно до IEC 60068-2-30)
    Напруга ізоляції (Ui)250 В відповідно до IEC 60664-1
    Індикація стануLED-індикатори: зелений (живлення / блимає під час відліку), жовтий (стан вихідного реле)
    Габаритні розміри (Ш х В х Г)17.5 x 90 x 72 мм (глибина без урахування ручок регулювання)
    Вага нетто0.070 кг
    Сертифікація та стандартиCE, UL, CSA, GL, EAC, RCM, CCC, RoHS, IEC 61812-1

    ⠀

    Приклад використання

    Автоматизація роботи вузла змиву та дезінфекції тари на лінії розливу напоїв або побутової хімії

    Опис проблеми

    На автоматизованій лінії розливу працює транспортерна стрічка, яка подає порожню тару (пляшки чи каністри) до вузла дезінфекції та змиву, а потім переміщує її далі до зони пакування.

    У цьому процесі існує сувора технологічна вимога до часових інтервалів — чіткий технологічний імпульс: при спрацюванні оптичного датчика наявності пляшки, форсунки змиву мають увімкнутися чітко на 5 секунд для якісної обробки тари. Це повинно відбуватися незалежно від того, як довго пляшка перебуває в зоні видимості датчика. Якщо лінія застрягне, а датчик залишиться перекритим, форсунки мають негайно вимкнутися, щоб не залити обладнання водою та не витрачати марно хімічні розчини.

    Кола керування на таких лініях (датчики, контролери) традиційно працюють на безпечній напрузі постійного струму 24 В (=24 В), тоді як виконавчі контактори або насоси в щиті можуть мати живлення 220 В змінного струму (~220 В). Це вимагає від пристрою автоматизації універсальності та здатності комутувати різні рівні напруги.

    Рішення з використанням RE17RMMU

    Модель RE17RMMU — це промислове модульне багатофункціональне реле часу шириною всього 17.5 мм. Головна особливість цього артикулу (з літерою U на кінці) — це його специфічна схема універсального живлення: воно розраховане на роботу як у колах змінного струму від 24 до 240 Вольт, так і в колах постійного струму чітко 24 Вольти.

    Маючи 7 вбудованих функцій, пристрій дозволяє легко реалізувати формування фіксованого імпульсу за сигналом від низьковольтного датчика, займаючи при цьому мінімум місця на DIN-рейці.

    Крок 1: Підключення пристрою в щиті лінії розливу

    1. Живлення реле: Плюс лінії живлення автоматики (=24 В) підключається до клеми A1 (верхній ярус ліворуч), а мінус (0 В) — до клеми A2 (розташована на нижній колодці праворуч).

    2. Вхід керування (Тригер): До клеми Y1 (верхній ярус праворуч) підключається вихідний керуючий сигнал з оптичного датчика, який фіксує появу пляшки в зоні змиву.

    3. Комутація навантаження: Вихідний перекидний контакт (струм до 8 Ампер) фізично розділений між ярусами. Спільний провід кола керування насосом (~220 В) підключається до клеми 15 (верхній ярус по центру). Дріт, що йде на котушку контактора насоса форсунок, підключається до нормально розімкненого (НР) контакту 18 (нижня колодка ліворуч). Клема 16 (НЗ, нижня колодка по центру) залишається вільною.

    Крок 2: Налаштування функції та таймінгів

    На передній панелі реле за допомогою трьох аналогових поворотних регуляторів виставляються такі параметри (налаштовуємо знизу вгору):

    1. Нижній перемикач (Вибір функції): Повертаємо в положення «H» (Формування імпульсу за переднім фронтом керуючого сигналу / Інтервальна функція). Це гарантує, що при появі сигналу на Y1 реле увімкнеться рівно на заданий час і самостійно вимкнеться.

    2. Середнє коліщатко (Діапазон часу): Вибираємо масштаб часу 1-10s (інтервал від 1 до 10 секунд).

    3. Верхнє коліщатко (Точне налаштування плавного лімба): Поворотний регулятор виставляємо чітко на відмітку 5 (50% від обраного діапазону 10 секунд), що забезпечить витримку тривалістю рівно 5 секунд для роботи форсунок.

    Крок 3: Алгоритм роботи в реальних умовах

    • Штатний режим (Очікування): Поки лінія порожня, датчик перед форсунками не активний, сигнал на керуючу клему Y1 не подається. Контакт 15-18 розімкнений, насос змиву вимкнений, система знаходиться в режимі очікування.

    • Поява тари (Старт імпульсу): Транспортер підносить першу пляшку. Оптичний датчик спрацьовує і подає сигнал =24 В на керуючий вхід Y1 реле RE17RMMU. Реле миттєво замикає вихідні контакти 15-18, запускаючи контактор насоса упорскування води. На панелі пристрою починає блимати світлодіодний індикатор, відраховуючи час обробки.

    • Чітка відсічка часу: Минає рівно 5 секунд. Навіть якщо пляшка через затор на конвеєрі зупинилася прямо навпроти датчика і він продовжує безперервно слати сигнал на Y1, реле RE17RMMU автоматично розмикає контакт 15-18. Подача води припиняється, запобігаючи затопленню лінії та надмірній витраті дезінфікуючого розчину.

    • Наступний цикл: Як тільки затор ліквідовано, пляшка їде далі, датчик «очищується» і сигнал на Y1 зникає. Коли під’їде наступна тара — датчик знову подасть сигнал на Y1, і реле чітко повторить новий п’ятисекундний цикл змиву.

    ⠀
    Результат

    Завдяки інтеграції багатофункционального реле RE17RMMU, процес санітарної обробки тари повністю автоматизовано та захищено від збоїв конвеєра. Універсальність за напругою дозволила безпечно пов’язати низьковольтний датчик =24 В із силовими ланцюгами ~220 В без встановлення додаткових проміжних реле. Підприємство отримує сувору економію води чи хімічного розчину, виключається брак через недостатнє або надмірне промивання, а компактні розміри реле (17.5 мм) дозволили заощадити дефіцитне місце в головній шафі автоматики лінії розливу.
