    Багатофункціональне електронне реле часу Schneider Electric Harmony (серія RE22), артикул RE22R2MYMR

    Призначення

    Професійне двоканальне багатофункціональне реле часу серії Harmony RE22 призначене для точної комутації електричних ланцюгів із заданою витримкою часу. Воно використовується в промисловій автоматизації, щитах керування технологічними процесами, системах вентиляції (HVAC), насосних станціях та конвеєрних лініях. Пристрій забезпечує надійне керування послідовністю пуску обладнання, затримками ввімкнення/вимкнення, а також циклічними та імпульсними режимами роботи.

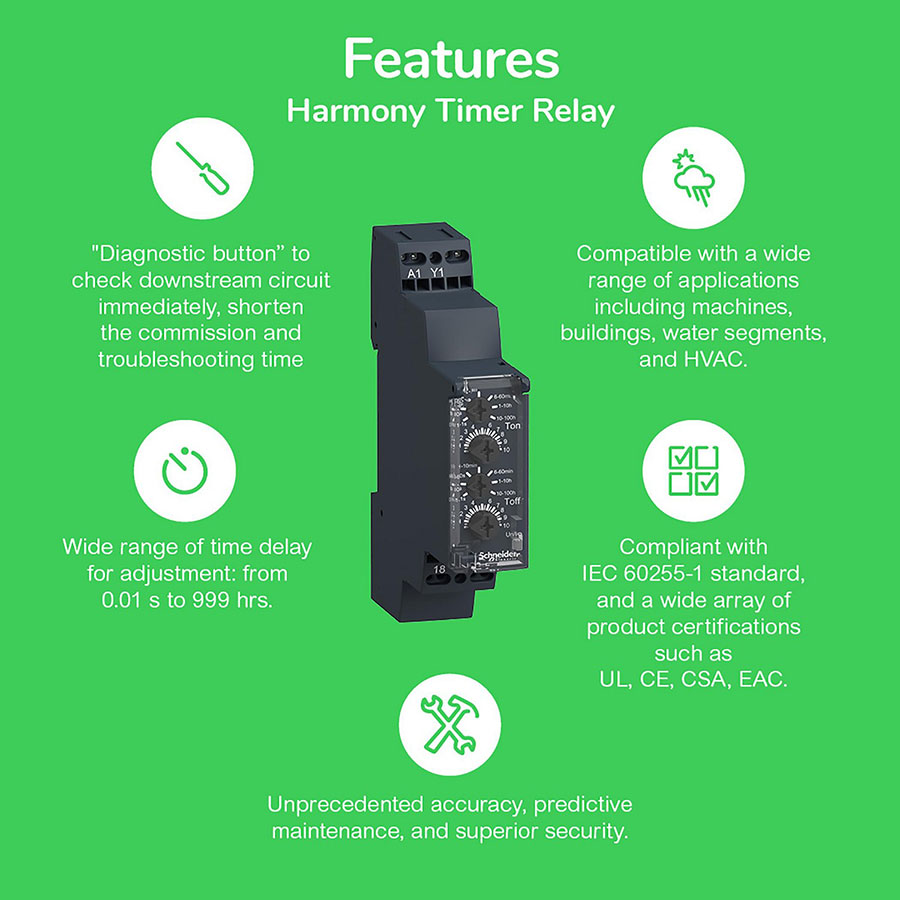

    Опис

    RE22R2MYMR — це універсальне реле часу в компактному модульному корпусі шириною 22.5 мм, розроблене для монтажу на стандартну DIN-рейку. Воно є класичним аналоговим рішенням лінійки Harmony, що поєднує гнучкість налаштувань за допомогою поворотних перемикачів на передній панелі та високу експлуатаційну надійність.

    Головні особивості та переваги моделі:

    • Гнучкість часових налаштувань: Підтримує широкий діапазон витримок — від 0.05 секунди до 300 годин, який розбитий на піддіапазони з плавною шкалою регулювання (від 1 до 10).

    • Багатофункціональність: Має 20 вбудованих часових функцій (включаючи базові режими A, At, Aw, C, Ct, D, Di, H, W, Qg, Qt), що дозволяє покрити більшість типових завдань автоматизації одним пристроєм.

    • Конфігурація вихідних контактів: Обладнане двома перекидними контактами (2 C/O, DPDT). За допомогою механічного перемикача на корпусі другий вихід (R2) можна налаштувати як часозалежний (разом із R1) або як миттєвої дії (спрацьовує одразу при подачі живлення на реле).

    • Універсальність підключення: Модель оснащена окремими входами керування (Y1), зупинки/паузи відліку (X1), а також підтримує підключення зовнішнього потенціометра (Z1) для віддаленого регулювання часу. На передній панелі присутня кнопка діагностики (Test button) для перевірки логіки та стану контактів.

    ⠀
    Технічні характеристики

    ПараметрЗначення
    Загальні дані
    ВиробникSchneider Electric
    АртикулRE22R2MYMR
    СеріяHarmony Timer Relays (серія RE22)
    Параметри живлення
    Номінальна напруга живлення (Us)24…240 В змінного струму (AC) / постійного струму (DC), 50/60 Гц
    Граничні відхилення напруги0.85…1.1 Us (від 20.4 В до 264 В)
    Споживана потужністьне більше 3 ВА при 240 В AC / не більше 1.5 Вт при 240 В DC
    Стійкість до мікроінтеррупційДо 10 мс
    Час відновлення деенергізацією120 мс
    Керування та часові параметри
    Спосіб налаштуванняАналогові поворотні потенціометри на лицьовій панелі
    Додаткові входи керуванняY1 (сигнал керування), X1 (пауза/підсумовування відліку)
    Зовнішнє регулюванняВхід Z1 для підключення зовнішнього потенціометра
    Кількість часових функцій20 функцій (A, At, Aw, C, Ct, D, Dt, Dw, Di, Dit, Diw, H, Ht, Hw, Qg, Qgt, Qt, Qtt, W, Wt)
    Діапазон витримки часуВід 0.05 секунди до 300 годин
    Повторюваність (стабільність відліку)менше плюс-мінус 0.5 відсотків відповідно до IEC 61812-1
    Мінімальний імпульс керування (Y1)30 мс (100 мс за наявності паралельного навантаження)
    Вихідні параметри (Контакти)
    Кількість та тип контактів2 перекидні контакти (2 C/O, без вмісту кадмію)
    Режим роботи контакту R2Задається перемикачем: Timed (часовий) або Inst (миттєвої дії)
    Номінальний струм комутації (In)8 А при резистивному навантаженні (AC-1 / DC-1)
    Максимальна напруга комутації250 В змінного струму (AC)
    Максимальна комутаційна здатність2000 ВА
    Мінімальний струм комутації10 мА при 5 В постійного струму (DC)
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість100 000 циклів (8 А при 250 В, AC-1) / 100 000 циклів (2 А при 24 В, DC-1)
    Монтаж та підключення
    Спосіб монтажуНа DIN-рейку 35 мм відповідно до IEC 60715 (будь-яке положення)
    Тип підключенняГвинтові клеми
    Переріз підключаємих дротівОдножильний: 1×0.5…1×3.3 мм кв (AWG 20…12) / Гнучкий з наконечником: 1×0.2…1×2.5 мм кв або 2×0.2…2×1.5 мм кв
    Зусилля затяжки гвинтів0.6…1.0 Нм відповідно до IEC 60947-1
    Експлуатаційні параметри та безпека
    Ступінь захистуКорпус: IP40 / Лицьова панель: IP50 / Клемний блок: IP20
    Температура експлуатаціївід -20 до +60 градусів Цельсія
    Температура зберіганнявід -40 до +70 градусів Цельсія
    Напруга ізоляції (Ui)250 В відповідно до IEC 60664-1
    Номінальна імпульсна напруга (Uimp)5 кВ (1.2/50 мкс) відповідно до IEC 60664-1
    Матеріал корпусуСамозатухаючий пластик
    Індикація стануLED-індикатори: зелений (живлення / відлік часу), жовтий (стан реле R1 та R2)

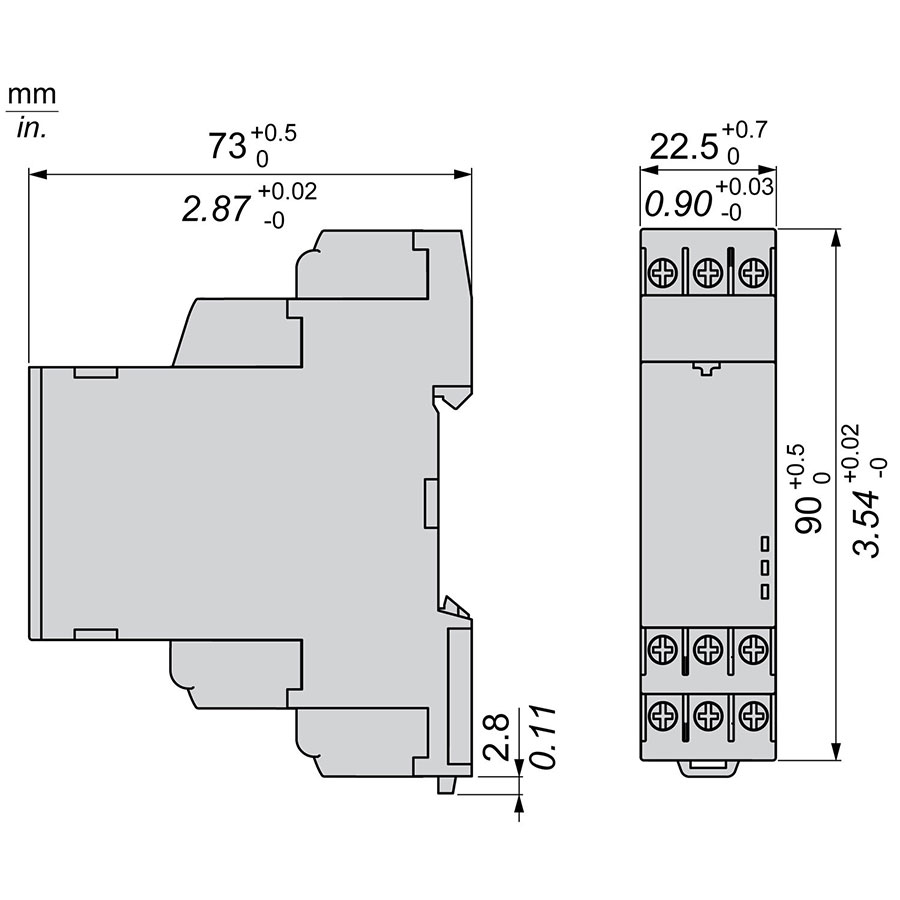

    Габаритні розміри (Ш х В х Г)22.5 x 90 x 80 мм (глибина вказана з урахуванням ручок регулювання)
    Вага нетто0.105 кг
    Сертифікація та стандартиCE, UL 508, IEC 61812-1, CSA, GL, EAC, RCM, CCC, RoHS

    ⠀⠀
    Приклад використання

    Автоматизація та безпечний циклічний реверс промислового міксера для замішування сухих сумішей

    Опис проблеми

    На виробництві будівельних матеріалів працює лопатевий міксер для перемішування сухих компонентів. Технологічний процес вимагає, щоб міксер працював циклічно: 5 хвилин крутився в один бік, потім вимикався, а після повної зупинки двигуна запускався у зворотний бік на ті ж 5 хвилин.

    Найголовніша небезпека — спроба увімкнути реверсивний контактор до того, як важкий вал міксера зупиниться за інерцією. Це викликає ударне механічне руйнування редуктора та зустрічне коротке замикання на силових контактах. Спроба реалізувати такий алгоритм на простих таймерах перевантажує щит великою кількістю реле та дротів.

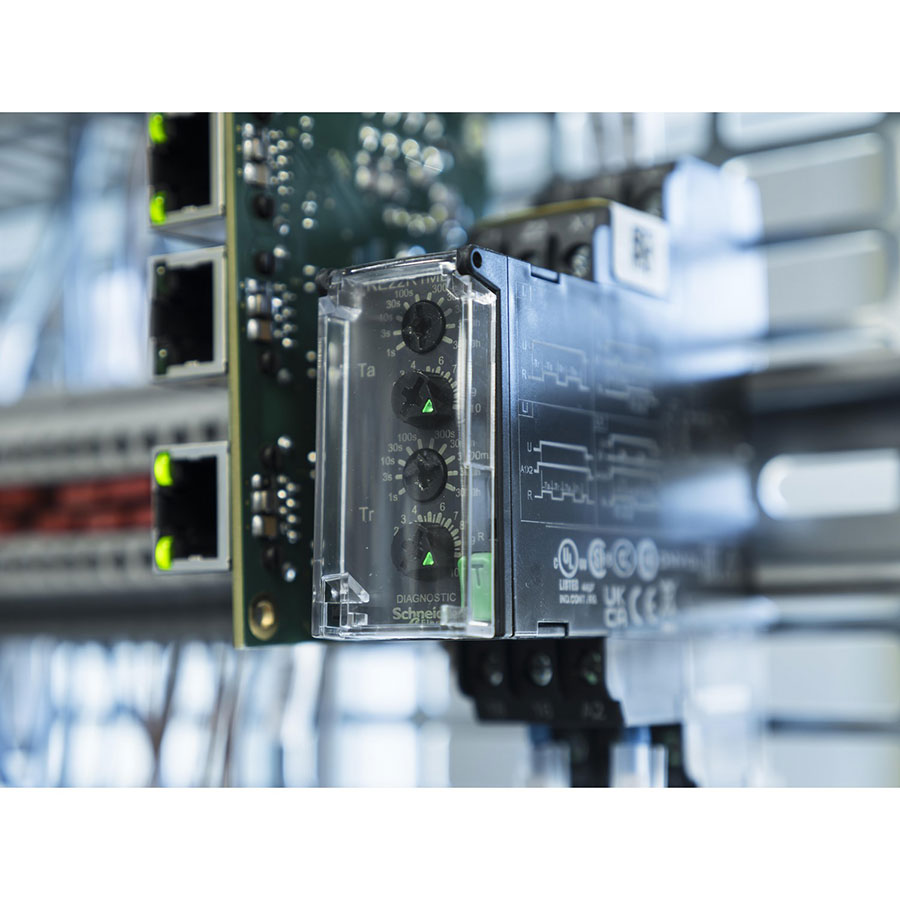

    Рішення з використанням RE22R2MYMR

    Ця модель ідеально вирішує проблему завдяки вбудованому симетричному циклічному режиму з контролем керуючого входу та наявності двох перекидних сухих контактів. Використання нижнього селектора в положенні TIMED дозволяє обом вихідним групам чітко відпрацьовувати часові інтервали.

    Крок 1: Підключення пристрою в щиті керування

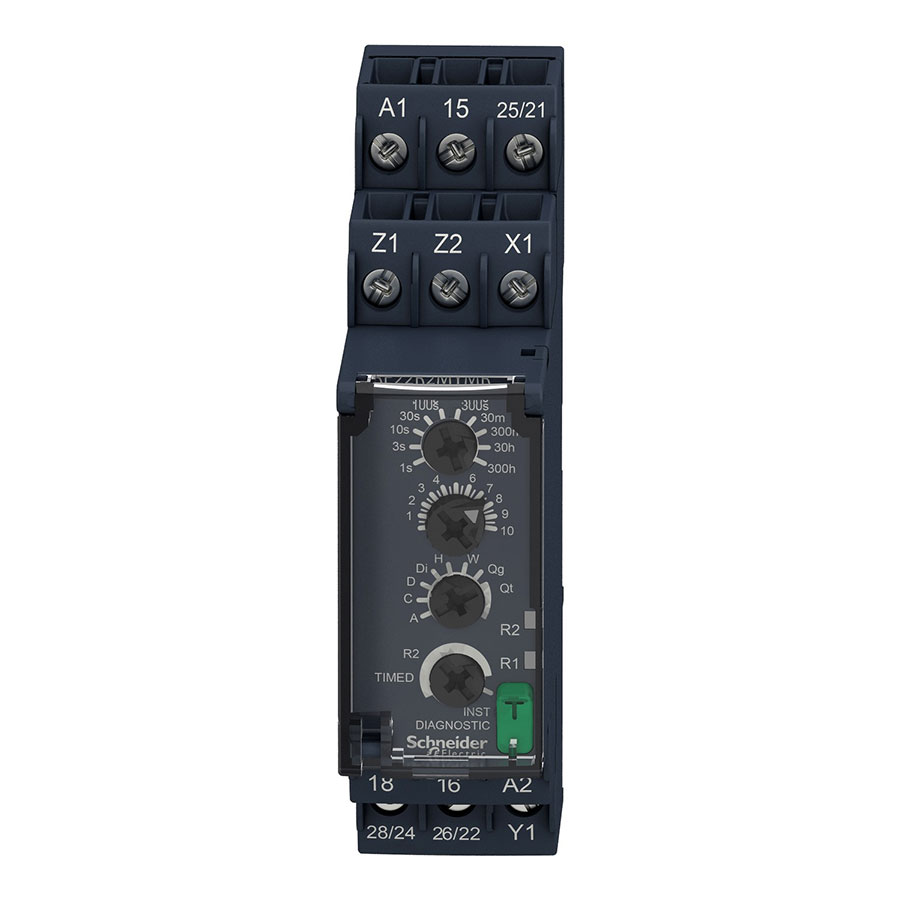

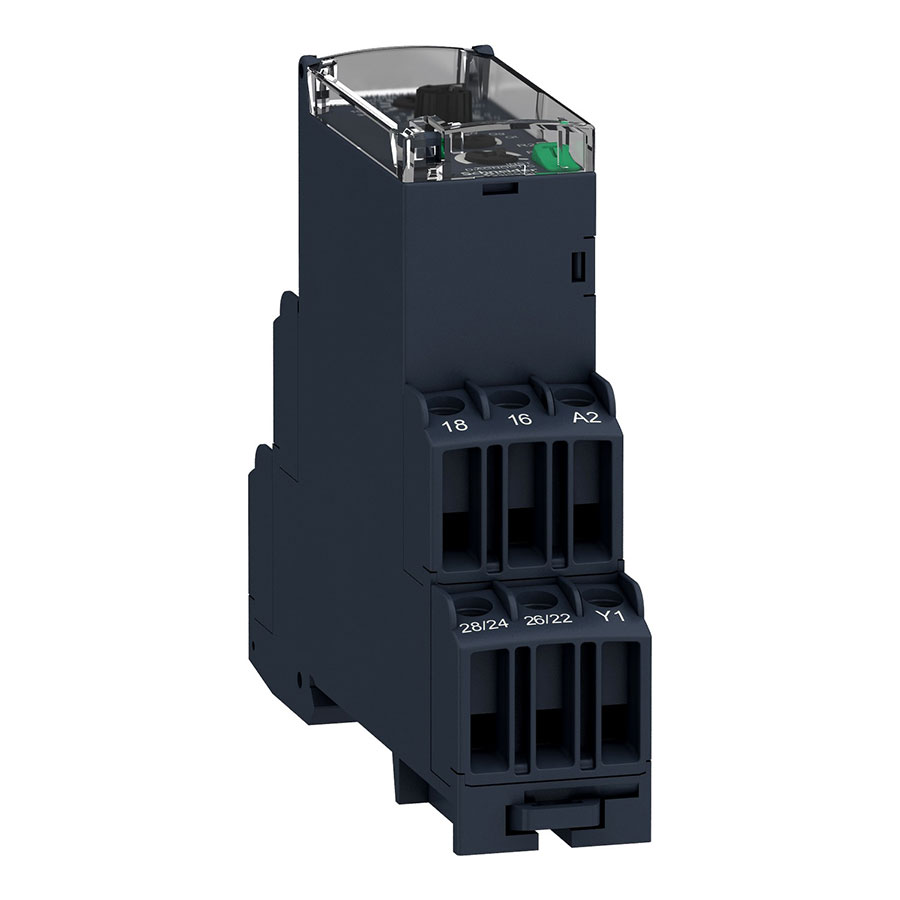

    1. Живлення пристрою: Універсальна напруга керування (24–240 В) подається на клеми A1 та A2 (на фото A2 знаходиться знизу праворуч).

    2. Вхід запуску циклу: Сигнал від кнопки «Старт» або промислового контролера подається на керуючий вхід Y1 (знизу).

    3. Комутація виходів:

      • Група 1 (Керування «Вперед»): Спільний дріт фази керування підключається на клему 15 (зверху). Нормально розімкнений контакт 18 (знизу) йде на котушку контактора ходу вперед.

      • Група 2 (Керування «Назад»): Той самий або окремий дріт фази підключається на клему 25/21 (зверху). Нормально розімкнений контакт 28/24 (знизу) йде на котушку контактора реверсу.

      • Для безпеки кола котушок додатково перехресно блокуються через НЗ-контакти силовиків.

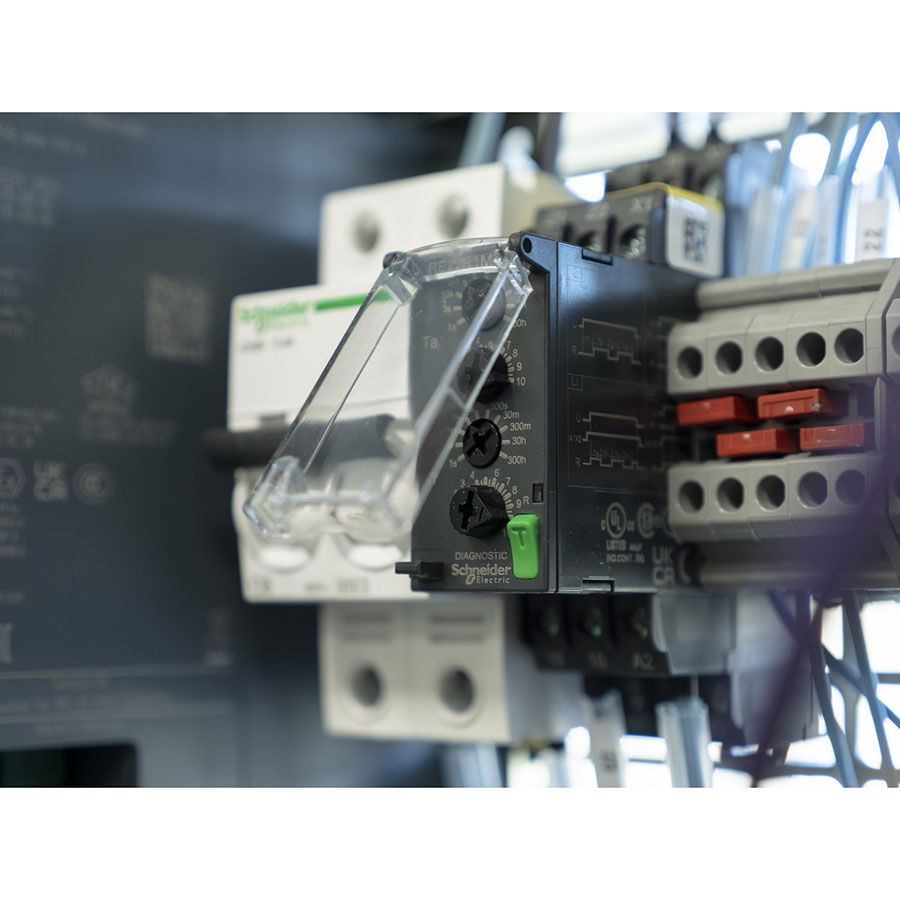

    Крок 2: Налаштування часових меж на панелі

    На лицьовій панелі за допомогою викрутки встановлюємо чотири селектори (зверху вниз):

    1. Верхній лімб (Діапазон часу): Повертаємо на відмітку 30m (масштаб до 30 хвилин).

    2. Другий лімб (Точний множник часу): Виставляємо стрілку на цифру 5. Оскільки загальний діапазон 30 хвилин, цифра 5 на шкалі від 1 до 10 дасть нам чітко 5 хвилин роботи/паузи.

    3. Третій лімб (Вибір функції): Вибираємо режим «Di» (Симетричний цикл, що починається з імпульсу роботи за сигналом керування).

    4. Четвертий лімб (Режим реле R2): Суворо переводимо в положення TIMED (щоб другий вихідний контакт працював за логікою таймера, а не миттєво).

    Крок 3: Алгоритм роботи в реальних умовах

    • Штатний запуск системи: Оператор натискає пуск, замикається вхід Y1. Реле RE22R2MYMR миттєво замикає контакти 15-18. Спалахує зелений світлодіод R1, увімкнеться перший контактор, і міксер починає обертання «Вперед». На панелі блимає світлодіод індикації відліку часу.

    • Етап технологічної паузи: Рівно через 5 хвилин контакт 15-18 розмикається. Світлодіод R1 гасне. Контактор ходу «Вперед» вимикається. Наступає симетрична п’ятихвилинна пауза. За цей час важкий барабан міксера плавно та повністю зупиняється, а залишки електричної дуги на контактах згасають. Двигун повністю знеструмлений.

    • Реверсивний хід: Після закінчення 5 хвилин паузи реле автоматично замикає контакти другої групи 25/21 – 28/24. Спалахує світлодіод R2. Вмикається контактор реверсу, і міксер починає безпечно крутитися у зворотний бік ще 5 хвилин. Цикл повторюється, доки активний вхід Y1.

    ⠀
    Результат

    Монтаж реле RE22R2MYMR забезпечує надійну циклічну роботу важкого промислового обладнання. Використання правильних клем силової комутації та переведення виходу R2 у режим TIMED виключає ризик аварійних зустрічних пусків. Механічний редуктор міксера повністю захищений від руйнівних ударних навантажень під час різкої зміни напрямку обертання, а щит керування залишається максимально компактним (всього 22.5 мм на DIN-рейці).
