Автоматизація циклу вентиляції та освітлення у підземному паркінгу житлового комплексу з гнучким керуванням через смартфон

Опис проблеми

У підземному паркінгу сучасного житлового будинку встановлено потужну систему примусової вентиляції (для видалення вихлопних газів) та лінію основного освітлення. Постійна цілодобова робота вентиляторів та світильників на повну потужність призводить до величезних рахунків за електроенергію та швидкого зносу обладнання.

Потрібно автоматизувати цей процес за певним циклічним алгоритмом: наприклад, вмикати витяжку кожні дві години на 15 хвилин, а також затримувати вимкнення світла після того, як машина заїхала на паркінг. Традиційні аналогові реле часу мають обмежений набір функцій, а їх налаштування маленькими коліщатками «на око» в темному щиті часто призводить до помилок в інтервалах часу. Якщо ж алгоритм потрібно змінити (наприклад, влітку вентилювати частіше, ніж узимку), електрику доводиться щоразу вручну переналаштовувати пристрій у щитовій.

Рішення з використанням RENF22R2MMW

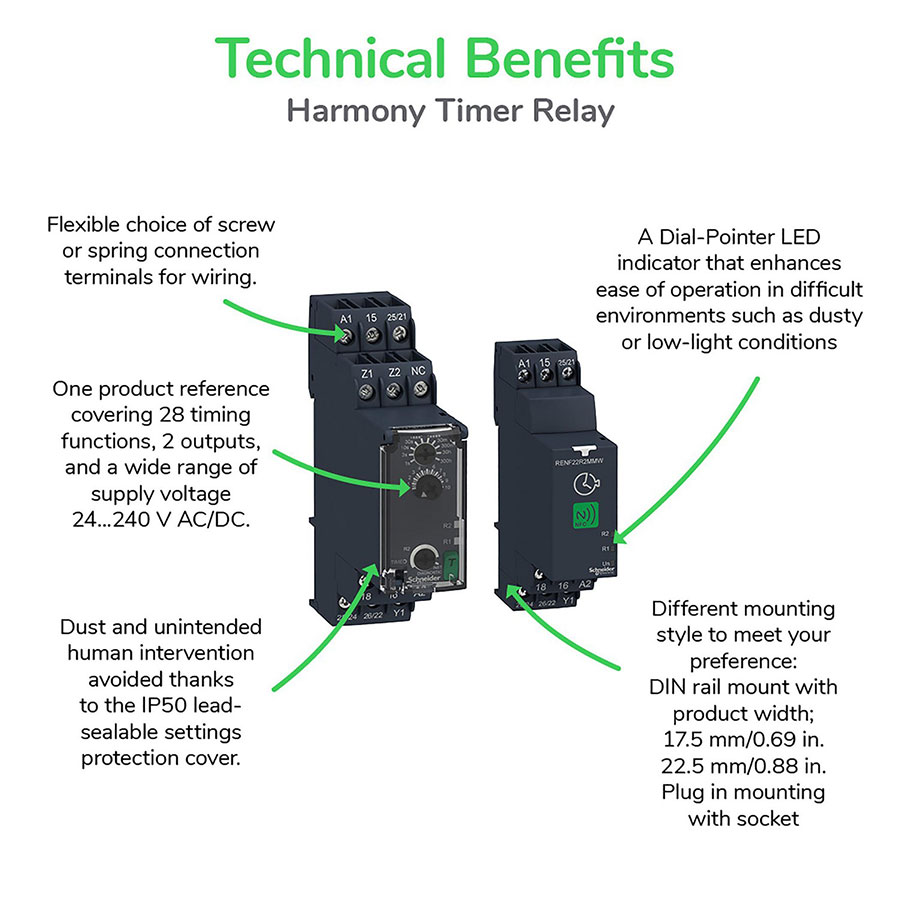

Модель RENF22R2MMW — це інноваційне багатофункціональне реле часу, яке підтримує до 28 різних режимів роботи (затримка увімкнення, затримка вимкнення, циклічні режими, симетричні та асиметричні мигалки тощо). Головна фішка цієї моделі — вбудований NFC-модуль. Налаштування часових інтервалів (від часток секунди до кількох днів) та вибір логіки роботи здійснюються через безкоштовний додаток у смартфоні. Це дозволяє налаштувати пристрій з точністю до мілісекунди, зберегти готовий профіль і змінювати режими роботи в один дотик, просто приклавши телефон до корпусу реле, навіть без демонтажу та відключення живлення.

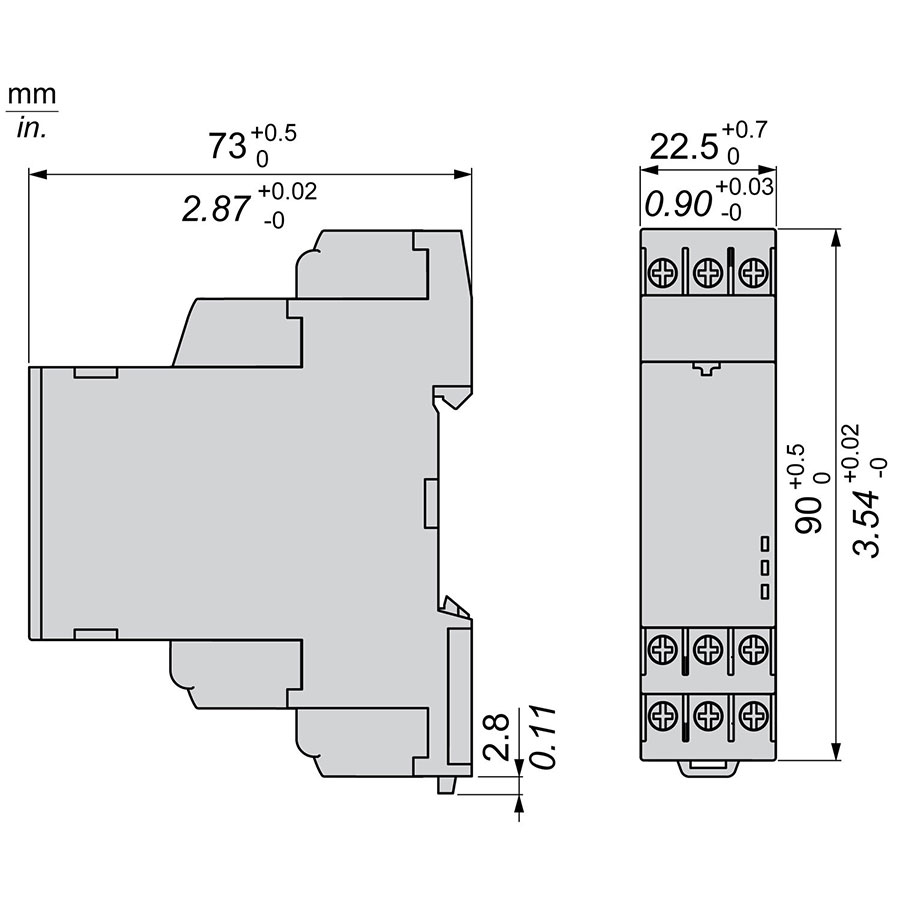

Крок 1: Підключення пристрою в щиті керування паркінгом

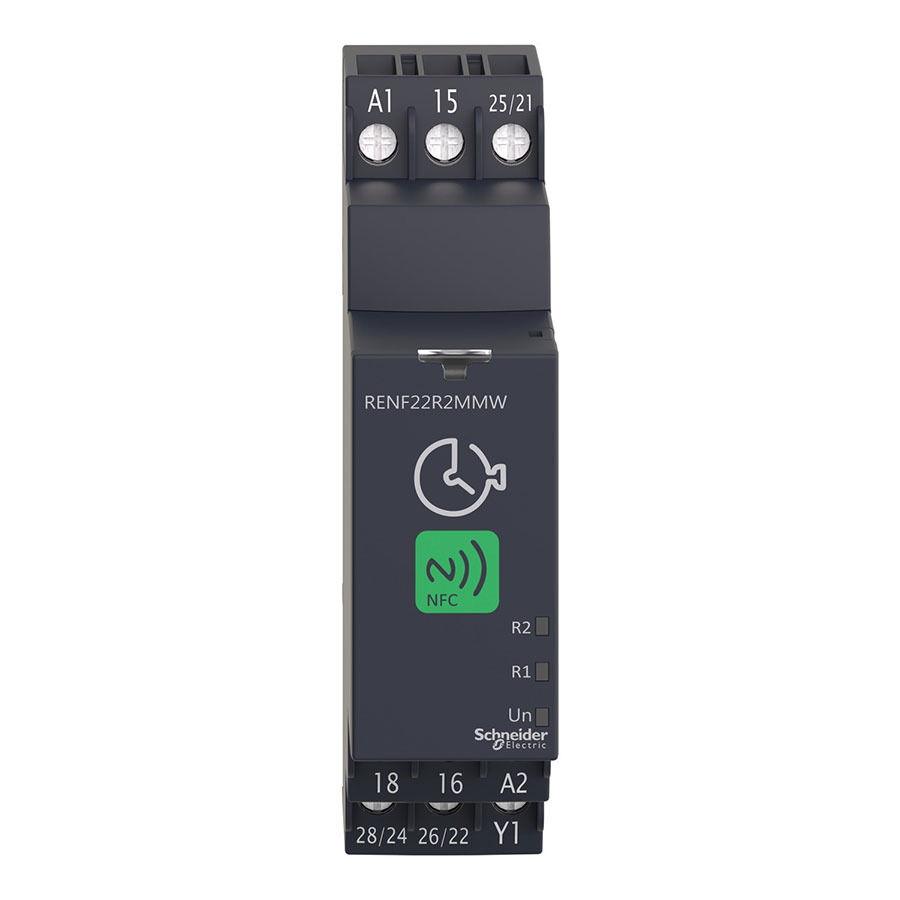

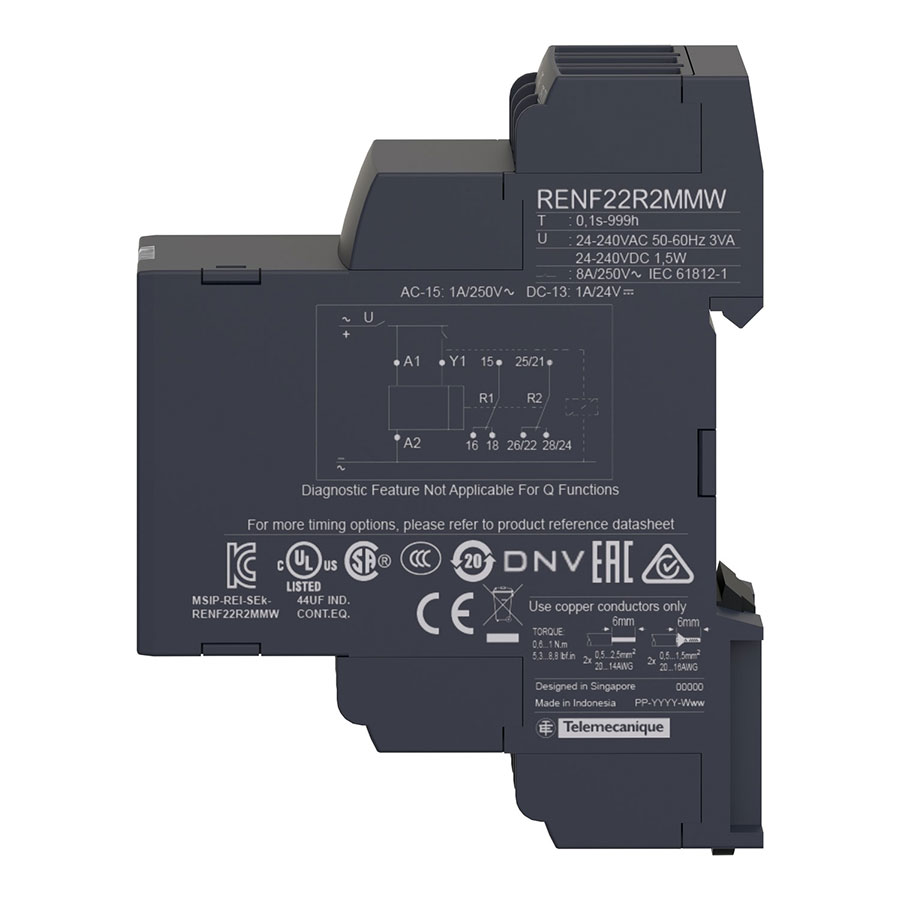

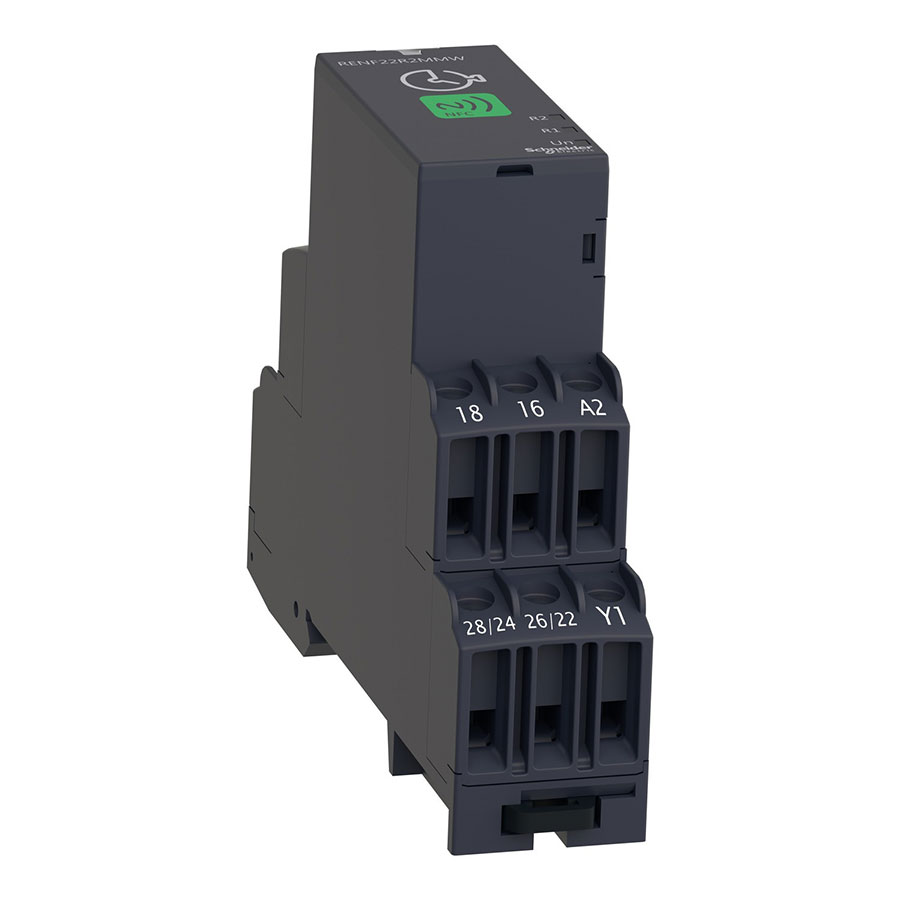

1. Живлення реле: Робоча напруга підключається до клем A1 (зверху ліворуч) та A2 (знизу праворуч). Завдяки універсальному блоку живлення пристрій може працювати в діапазоні від 24 до 240 Вольт змінного або постійного струму (підключаємо до стандартної мережі 220 В).

2. Вхід керування (Кнопка/Датчик): До клеми Y1 (знизу праворуч) підключається зовнішній сигнал керування — дріт від датчика руху або магнітної петлі на в’їзних воротах паркінгу. Коли машина проїжджає, на Y1 приходить імпульс напруги.

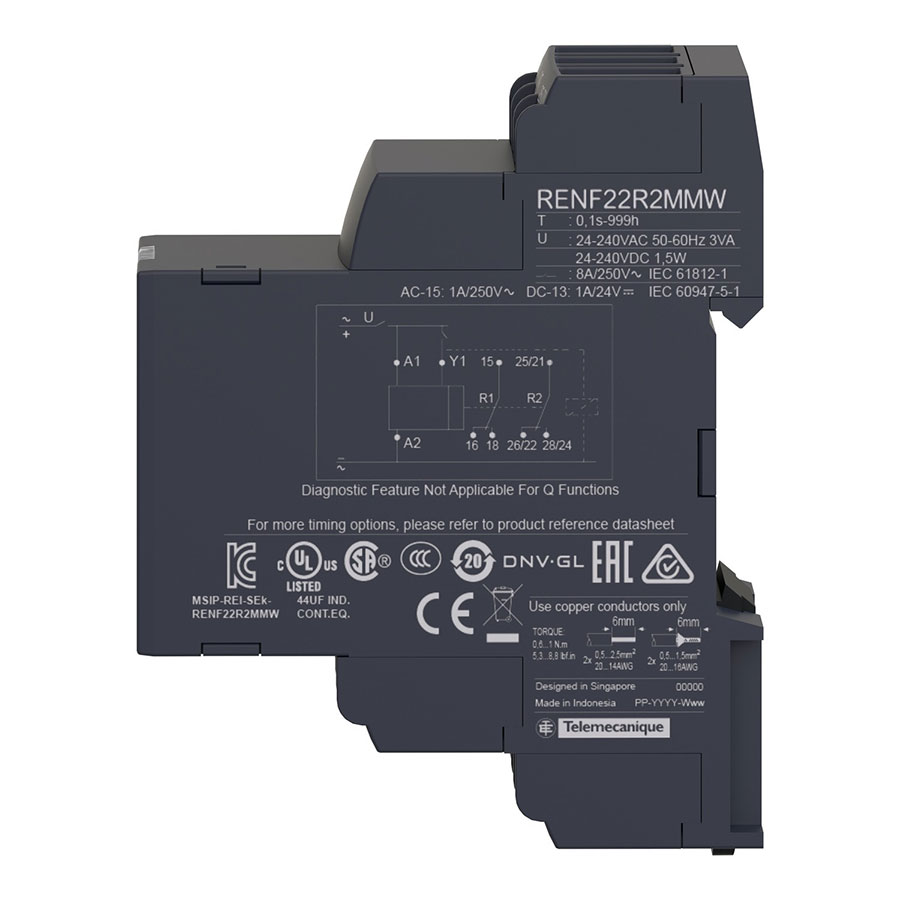

3. Вихідні контакти: Реле має два незалежні вихідні канали з перекидними контактами (по 8 Ампер).

• • Перший контакт (15-16-18): Нормально розімкнений контакт 15-18 підключається в коло котушки контактора системи вентиляції.

  • Другий контакт (25/21-26/22-28/24): Нормально розімкнений контакт 25/21-28/24 підключається в коло контактора, який вмикає лінії світла в проїздах.

Крок 2: Налаштування безпечних меж та вибір логіки через NFC

Електрик відкриває додаток на смартфоні, вибирає модель RENF22R2MMW і задає програму:

1. Для першого виходу R1 (Вентиляція): Вибирає асиметричний циклічний режим (пауза/імпульс). Задає час паузи — 2 години, час роботи — 15 хвилин.

2. Для другого виходу R2 (Освітлення): Вибирає режим затримки вимкнення за переднім чи заднім фронтом сигналу з керуючого входу Y1. Задає час затримки — 5 хвилин.

3. Запис конфігурації: Після цього інженер просто прикладає смартфон до передньої панелі реле в щиті (прямо до зеленого логотипа NFC). Конфігурація миттєво записується в пам’ять пристрою через бездротовий зв’язок.

Крок 3: Алгоритм роботи в реальних умовах

• Штатний режим (Вентиляція): Незалежно від того, є машини на паркінгу чи ні, реле чітко відраховує цикли каналу R1. 2 години вентилятори відпочивають, на 15 хвилин контакти 15-18 замикаються — контактор запускає витяжку, відбувається оновлення повітря. На передній панелі світиться зелений світлодіод живлення Un та блимає світлодіод виходу R1, показуючи відлік часу.

• Режим роботи при в’їзді авто (Освітлення): Машина під’їжджає до воріт, датчик фіксує рух і замикає контакт на клему Y1. Реле часу миттєво реагує, замикає вихідні контакти другого каналу 25/21-28/24, спалахує світлодіод R2, вмикаючи яскраве світло в зоні руху.

• Робота таймера затримки: Машина заїхала на своє паркомісце, водій вимкнув двигун, датчик на в’їзді розімкнувся (сигнал на Y1 зник). Проте світло не гасне одразу. Реле RENF22R2MMW починає чітко відраховувати налаштовані 5 хвилин захисної затримки, даючи водієві час спокійно забрати речі та дійти до ліфта в умовах повної освітленості. Як тільки 5 хвилин минають, контакти 25/21-28/24 розмикаються, світлодіод R2 гасне, і освітлення вимикається, переходячи в режим енергозбереження.

⠀
Результат

Завдяки встановленню багатофункціонального реле RENF22R2MMW з технологією NFC, житловий комплекс отримує повну автоматизацію інженерних систем паркінгу без використання дорогих промислових контролерів. Витрати на електроенергію суттєво знижуються, оскільки обладнання працює лише тоді, коли це дійсно необхідно за регламентом або за фактом присутності автомобілів. Налаштування через смартфон повністю нівелює ризик помилки у маркуванні клем чи часових інтервалах, а зміна параметрів часу або алгоритму роботи займає кілька секунд без необхідності викручувати дроти чи зупиняти роботу всього щита.
