КОНТАКТОР EASYTESYS 3P 38A/400В AС3 +1Н3 Uкот =28В

КОНТАКТОР EASYTESYS 3P 38A/400В AС3 +1Н3 Uкот =28В


Відгуки 0
Код товару: LC1E3801BD Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
3 699 грн


Доступно під замовлення

  • Опис

    Контактор 3-полюсний EasyPact TVS 38А AC-3 24В постійного струму з вбудованим контактом 1НЗ Schneider Electric LC1E3801BD

    Опис

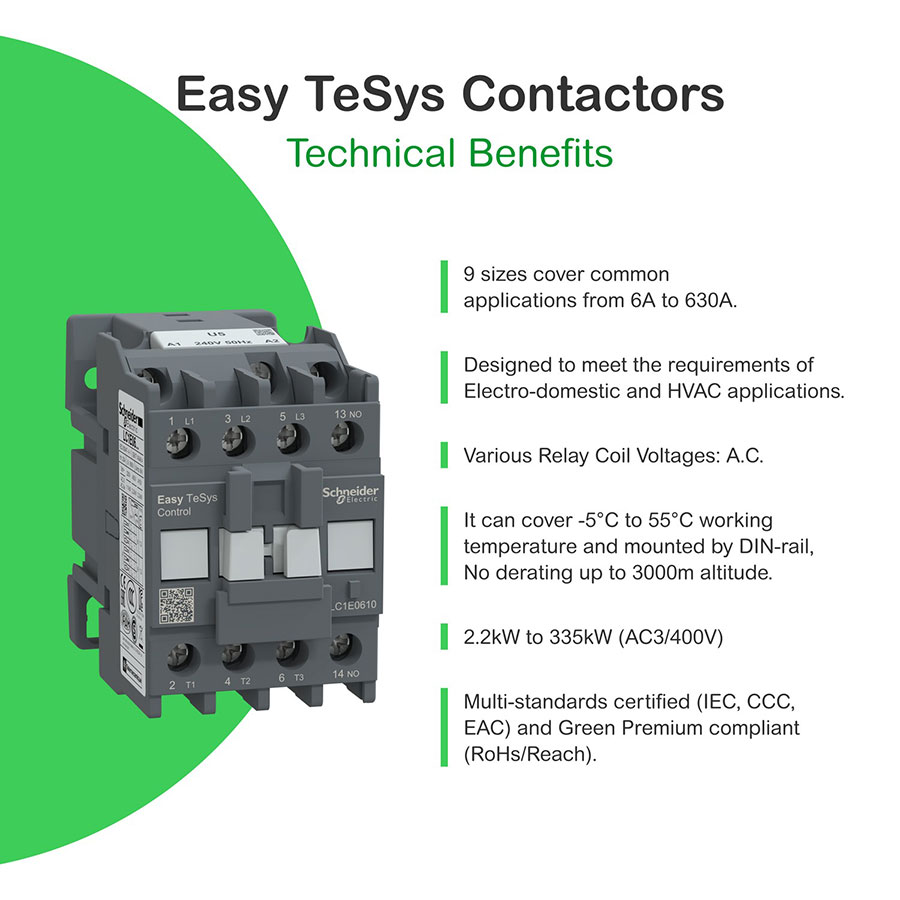

    Schneider Electric LC1E3801BD — це триполюсний силовий контактор (пускач) магнітної серії EasyPact TVS, призначений для частого комутування, прямого пуску та дистанційного керування трифазними асинхронними електродвигунами, а також іншими промисловими індуктивними й резистивними навантаженнями.

    Головна відмінність цієї моделі від попередньої (LC1E3810BD) — наявність вбудованого додаткового нормально закритого контакту (1НЗ) замість нормально відкритого. Таке виконання ідеально підходить для побудови схем взаємного блокування (наприклад, у реверсивних збірках або системах АВР), де при увімкненні контактора допоміжне коло обов’язково має розімкнутися.

    Апарат обладнаний низьковольтною котушкою керування на 24 В постійного струму (DC), що дозволяє підключати його безпосередньо до виходів промислових контролерів (ПЛК), плат автоматики або блоків живлення без використання додаткових проміжних реле.

    Призначення

    Контактор широко використовується в щитах промислової автоматизації, системах водопостачання (керування насосами), вентиляції, кондиціонування та на будівельних об’єктах. Призначений для керування електродвигунами потужністю до 18.5 кВт (при напрузі 380/400 В), а також для комутації нагрівальних елементів та інтеграції в низьковольтні системи керування, де безпека та пряма сумісність із DC-сигналами є ключовими вимогами.

    Технічні характеристики

    ПараметрЗначення
    Артикул (код виробника)LC1E3801BD
    Серія продуктуEasyPact TVS
    Тип виробуМагнітний силовий контактор
    Кількість полюсів3P (3 силові замикаючі контакти)
    Категорія застосуванняAC-1 (резистивне навантаження) / AC-3 (двигуни)
    Номінальний робочий струм в AC-338 А (при напрузі до 440 В і температурі до 55 градусів)
    Номінальний робочий струм в AC-150 А (при температурі до 60 градусів)
    Номінальна робоча напругадо 690 В змінного струму (AC) 50/60 Гц
    Потужність трифазного двигуна (AC-3)

    9 кВт при 220/230 В
    18.5 кВт при 380/400 В
    18.5 кВт при 415 В
    18.5 кВт при 500 В
    18.5 кВт при 660/690 В

    Напруга керуючої котушки24 В постійного струму (DC)
    Вбудовані додаткові контакти1 НЗ (один нормально закритий / розмикаючий)
    Номінальна напруга ізоляції690 В (згідно з IEC 60947-4-1)
    Номінальна імпульсна напруга6 кВ
    Технологія керуючої котушкиВбудований модуль обмеження супресора (для захисту кіл керування)
    Діапазон напруги котушки

    Втягування: від 85% до 110% від номіналу
    Відпускання: від 10% до 25% від номіналу

    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість1 400 000 циклів (AC-3) / 300 000 циклів (AC-1)
    Ступінь захисту оболонкиIP20 (фронтальна панель згідно з IEC 60529)
    Діапазон робочих температурвід -5 до +55 градусів (дозволено від -40 до +70 градусів при зниженні струмів)
    Тип монтажуНа DIN-рейку 35 мм або гвинтами на монтажну панель
    Габаритні розміри (Ш х В х Г)45 х 74 х 80 мм
    Вага нетто0,380 кг

    Додаткова інформація

    • Особливості підключення: Силові та допоміжні клеми являють собою класичні гвинтові затискачі. Вони забезпечують швидке та надійне кріплення як жорстких дротів, так і гнучких багатожильних провідників із наконечниками відповідного перерізу.

    • Універсальний монтаж: Завдяки компактному корпусу завширшки всього 45 мм, контактор займає мінімум місця в щиті. Він легко замикається на стандартну DIN-рейку 35 мм або фіксується за допомогою гвинтів безпосередньо на монтажну панель електрощита.

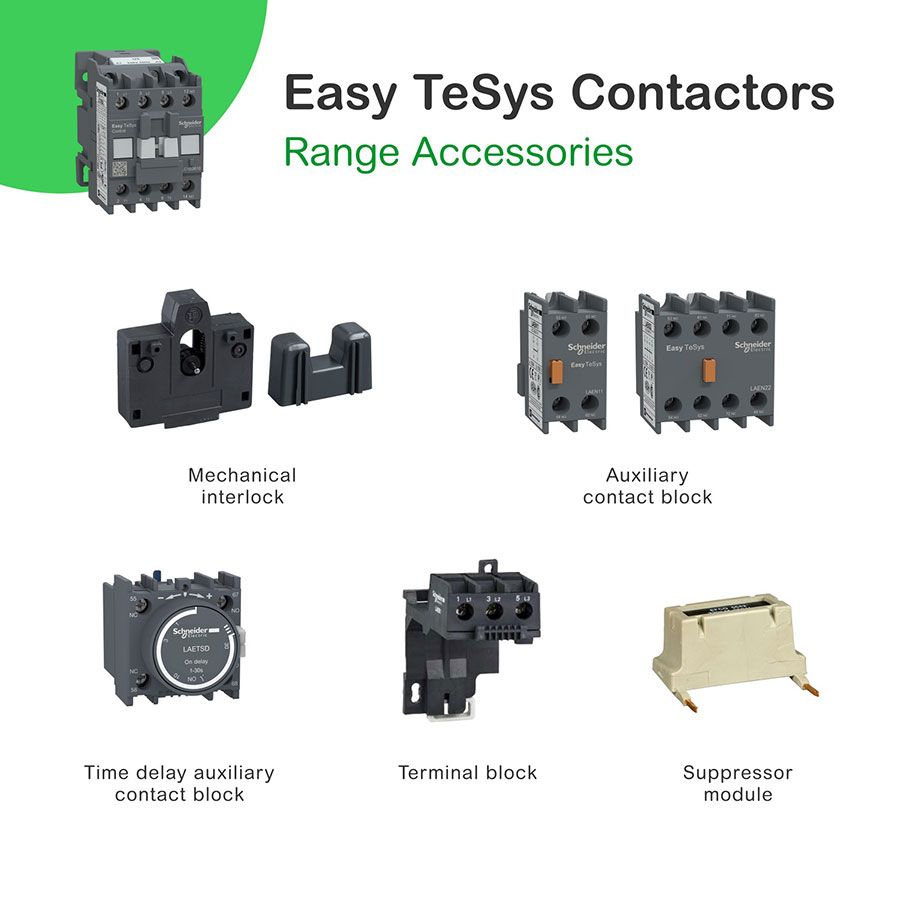

    • Сумісне допоміжне обладнання: Для збільшення кількості керуючих кіл на передню панель контактора можна встановити блоки додаткових контактів серії LAEN (наприклад, LAEN11 чи LAEN22). Для захисту електродвигунів від тривалих струмових перевантажень, асиметрії чи обриву фаз контактор безпосередньо сумісний із тепловими реле серії EasyPact TVS LRE22 або LRE32 (на відповідні струми). Для побудови реверсивних пускових збірок використовується блок механічного взаємоблокування LAEM1.

    • Сертифікація: Контактор повністю відповідає міжнародним вимогам стандарту безпеки та якості IEC 60947-4-1, сертифікований для використання в Україні, має офіційні маркування CE та EAC.

    Колір товару може відрізнятися від зображення на сайті через особливості налаштування монітора.

    Комплектація та зовнішній вигляд можуть змінюватися виробником без попереднього повідомлення. Якщо для вас важливі певні характеристики — уточнюйте їх у менеджера.

    Ціни на сайті та в магазинах міста можуть відрізнятися.

  • Характеристики

    Виробник

    Тип

    Напруга котушки керування

    =24 В DC

    Номінальний струм

    Серія

    Призначення

    Кількість полюсів

    Монтаж

    ,

    Конфігурація контактів

    3 NO + 1 NC
