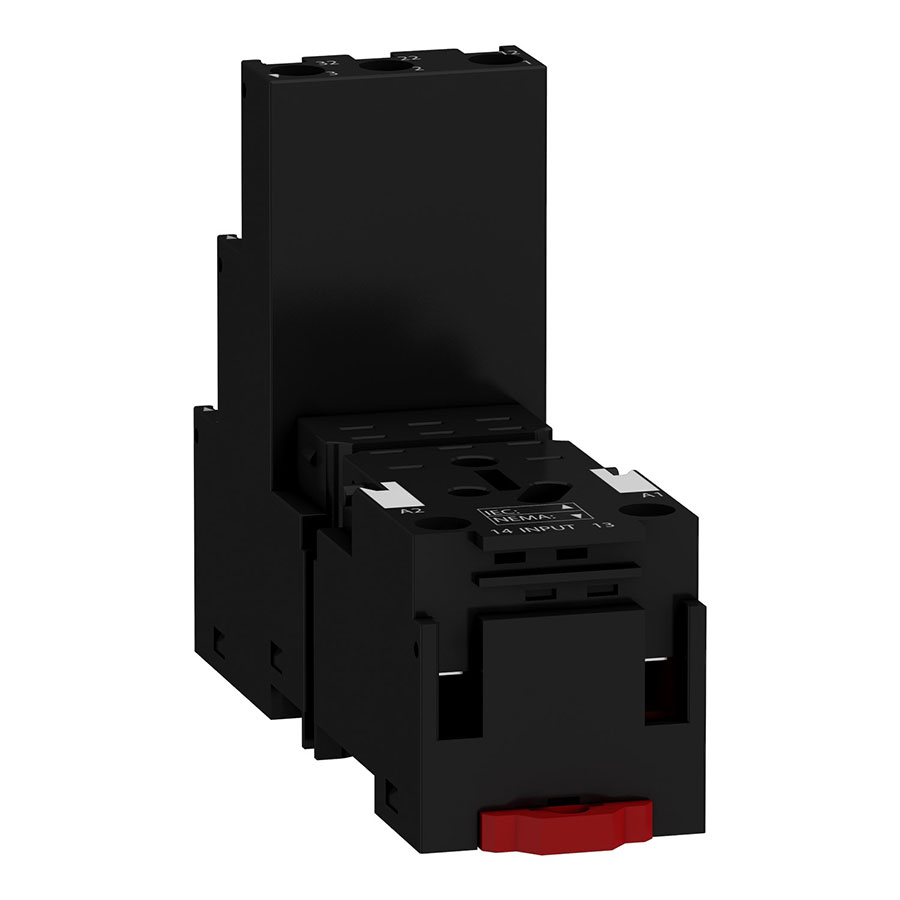

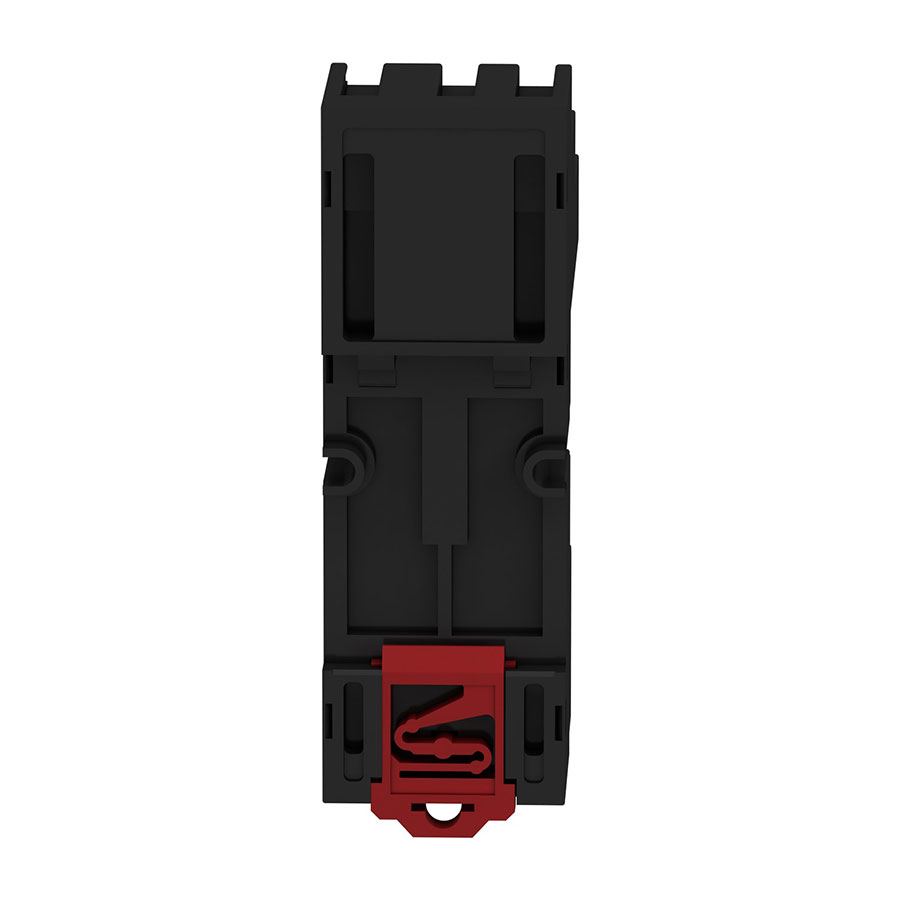

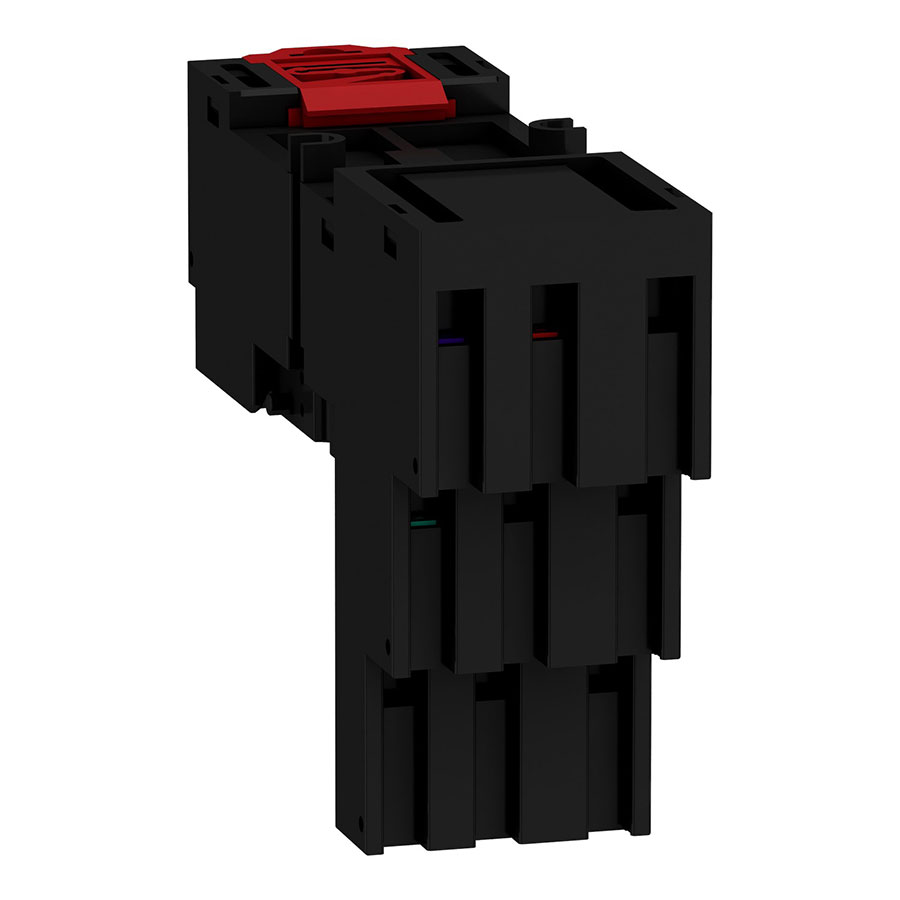

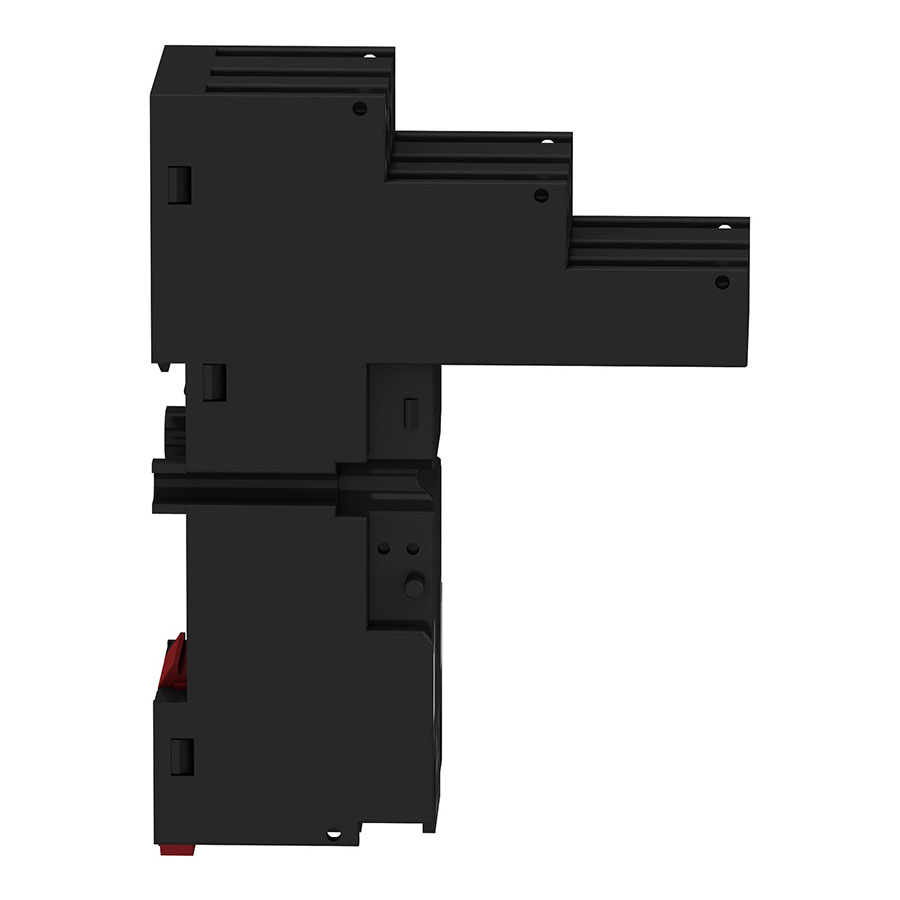

Монтажна колодка (розетка) Schneider Electric Harmony RXZE2S111M з гвинтовими затискачами

Опис

Schneider Electric RXZE2S111M — це спеціалізована монтажна колодка (розетка) з гвинтовими затискачами, призначена переважно для встановлення та підключення проміжних електромеханічних реле серії Harmony RXM із трьома перекидними контактами (3CO). Головна конструктивна відмінність цієї моделі від універсальних 4-канальних розеток полягає в оптимізованій внутрішній схемі та трирядному компонуванні вихідних клем на 3 робочі групи контактів. Колодка виготовлена з міцного негорючого термопласту, має роздільне розташування клем (вхідні кола живлення котушки відокремлені від комутаційних ланцюгів і винесені на протилежні сторони корпусу) та призначена для встановлення на стандартну DIN-рейку 35 мм або безпосередньо на пласку поверхню за допомогою гвинтів.

Призначення

Гвинтова розетка RXZE2S111M є комутаційним та опорним елементом систем автоматизації, який використовується для надійної інтеграції реле типу Harmony RXM3… у схеми керування електроустановками. Використання колодки на 3 контактні групи дозволяє точно підібрати обладнання під завдання, де задіяно три незалежні лінії керування (наприклад, для комутації трифазних сигнальних кіл, трипровідних схем блокування або одночасного передавання сигналів на ПЛК, світлову індикацію та аварійну сигналізацію). Роздільне розташування гвинтів полегшує монтаж, спрощує трасування дротів усередині кабельних каналів та забезпечує швидкий доступ викруткою для сервісної діагностики ланцюгів без демонтажу сусідніх елементів.

Технічні характеристики

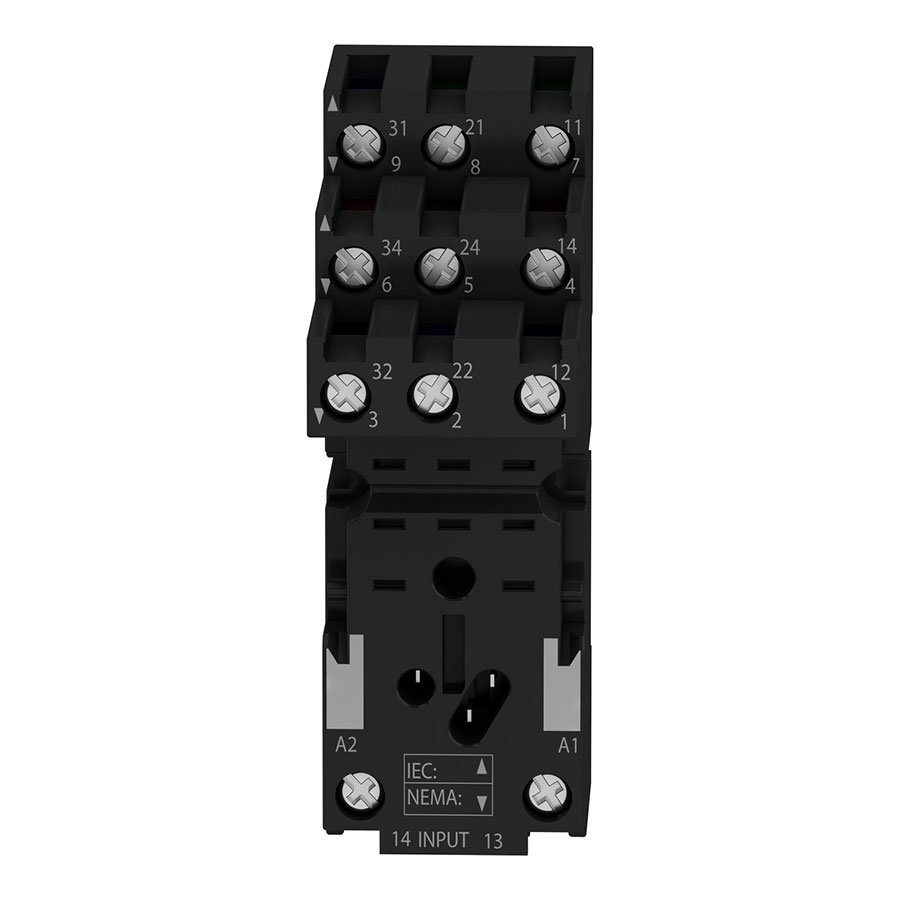

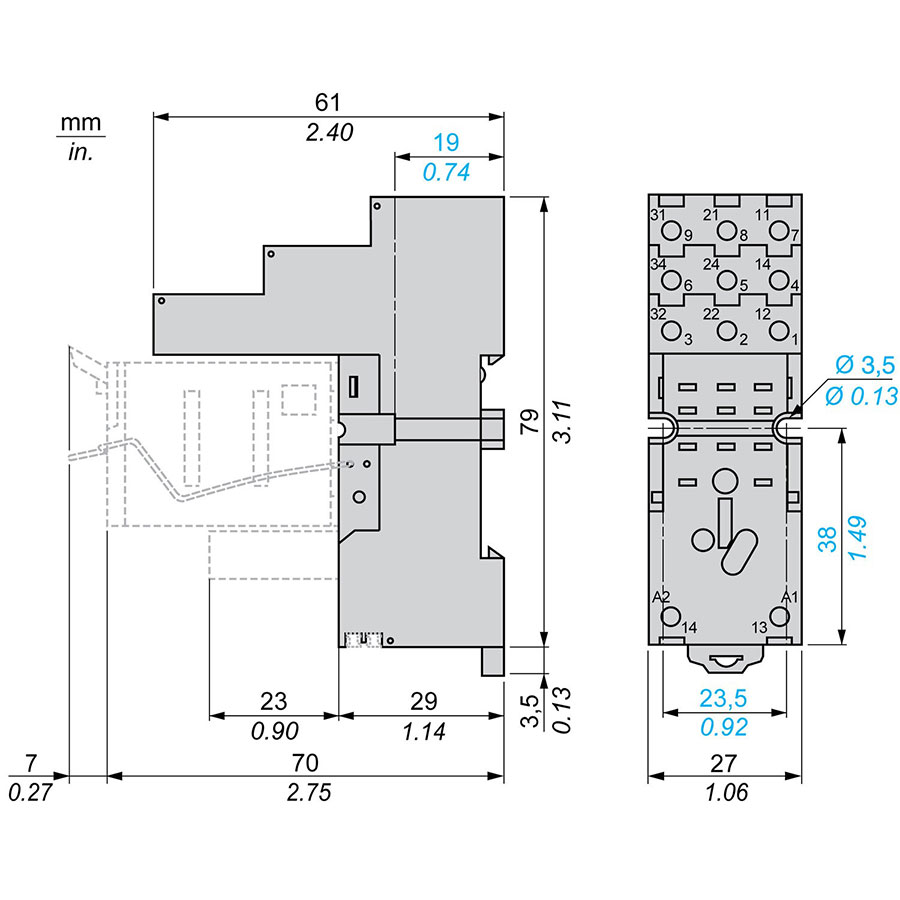

Підключення та маркування клем

При проведенні електромонтажних робіт необхідно керуватися чітким дворядним маркуванням (за міжнародними стандартами IEC та NEMA), нанесеним на пластиковий корпус колодки:

1. Кола живлення котушки реле (Нижня частина колодки):

Клеми А1 та А2 (за NEMA: виводи 13 і 14) призначені для підключення керуючого сигналу. Для реле змінного струму (~AC) полярність не має значення. Якщо встановлюється реле постійного струму (=DC) з додатковим діодним модулем, позитивний провід підключається до клеми А1, а негативний — до А2.

2. Комутаційні ланцюги (Верхня трирівнева частина колодки):

• Верхній ряд клем: 11, 21, 31 (COM) — спільні рухомі контакти трьох перекидних груп (за NEMA: 9, 10, 11). Сюди підводяться живильні фази або опорні сигнали.

• Середній ряд клем: 14, 24, 34 (NO) — нормально відкриті контакти (за NEMA: 5, 6, 7). Вони замикаються зі спільними контактами лише під час подачі живлення на котушку А1-А2.

• Нижній ряд клем: 12, 22, 32 (NC) — нормально закриті контакти (за NEMA: 1, 2, 3). Вони залишаються замкненими у вихідному стані, поки на котушці відсутня напруга керування.

Додаткова інформація

• Конструктивна оптимізація: Модель RXZE2S111M спеціально спроектована під архітектуру 3-контактного реле. На відміну від 4-канальних колодок, де при встановленні реле RXM3 один лінійний ряд гвинтів назавжди залишається неактивним, тут кожен затискач є робочим, що робить зовнішні підключення більш зрозумілими для обслуговуючого персоналу та виключає помилки при монтажі «наосліп».

• Слот модернізації: У центральній частині розетки передбачено спеціальне посадкове місце для встановлення знімних допоміжних модулів захисту й індикації серії RZZE. Це дозволяє легко доукомплектувати збірку світлодіодом для візуального контролю наявності живлення, варистором або RC-ланцюгом для захисту керуючих напівпровідникових ключів контролера від комутаційних сплесків напруги котушки.

• Рекомендації до монтажу: Гвинтові клеми забезпечені компресійною пластиною, що дозволяє надійно затискати дроти. Проте, при використанні гнучкого багатожильного кабелю рекомендується попередньо обтискати жили трубчастими наконечниками (типу НШВІ), щоб уникнути пошкодження окремих мідних волокон гвинтом та гарантувати стабільний контакт при тривалій експлуатації в умовах технологічних вібрацій.
