    Монтажна розетка з LED та контуром захисту Schneider Electric Harmony RSL (артикул: RSLZVA1)

    Опис

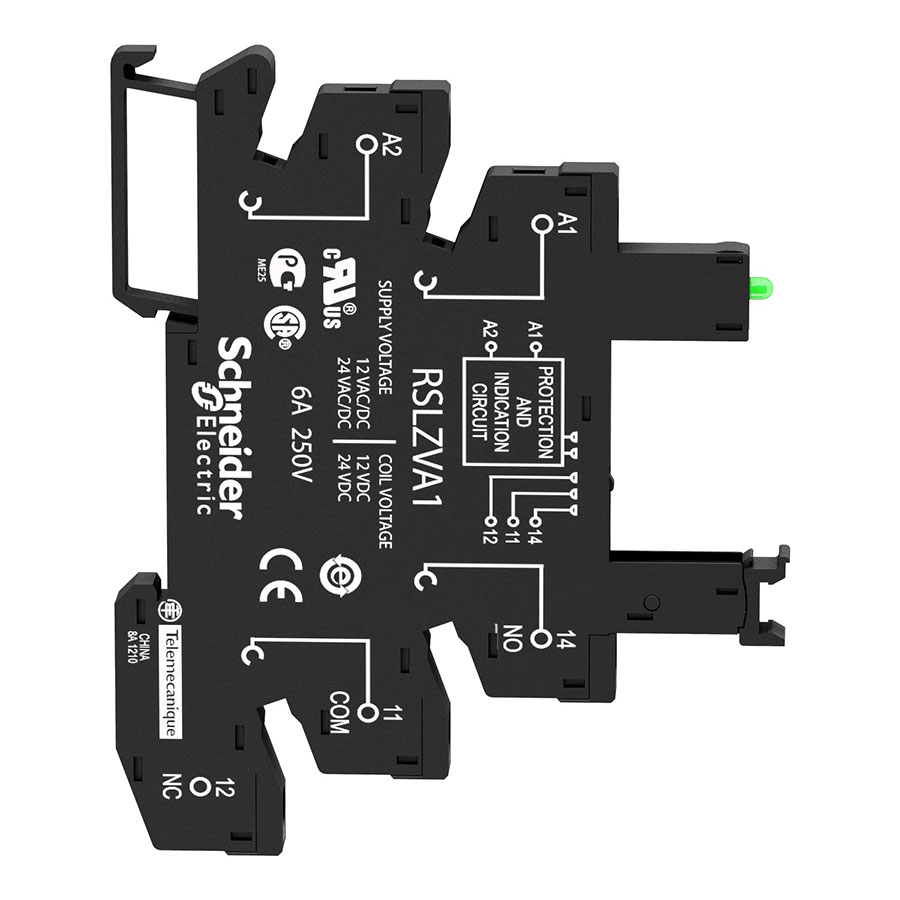

    Монтажна розетка (колодка) RSLZVA1 від провідного європейського бренду Schneider Electric призначена для встановлення, фіксації та підключення ультратонких інтерфейсних електромеханічних реле серії Harmony RSL1. Головна перевага цієї моделі — її надкомпактне виконання (ширина всього 6.2 мм), що дозволяє істотно зекономити дефіцитне місце на DIN-рейці в електрощитах. Колодка обладнана класичними надійними гвинтовими з’єднувачами для підключення дротів та інтегрованою електронною платою. Ця плата містить вбудований контур захисту та яскравий зелений світлодіод для візуального контролю подачі живлення на котушку реле. Для надійної фіксації реле та його швидкого безпечного вилучення передбачений зручний механічний пластиковий затискач. Повну схему підключення та технічне маркування нанесено безпосередньо на бокову панель корпусу, що можна детально роздивитися на доданому фото RSLZVA1_1.jpg.

    Призначення

    Колодка використовується як сполучна інтерфейсна платформа в шафах автоматики, розподільних щитах та системах керування промисловим обладнанням. Вона забезпечує швидкий монтаж реле RSL1 на DIN-рейку, надійний затиск провідників, візуальну індикацію роботи вузла та захист керуючих ланцюгів (наприклад, виходів контролерів ПЛК) від зворотних сплесків напруги, що виникають на котушці реле при комутації.

    Технічні характеристики

    ПараметрЗначення
    АртикулRSLZVA1
    ВиробникSchneider Electric
    Серія обладнанняHarmony Electromechanical Relays (Аксесуари RSLZ)
    Тип виробуМонтажна розетка (колодка / цоколь)
    Тип з’єднувачаГвинтові клеми (затискачі)
    Керуюча напруга (напруга живлення)12 — 24 В змінного / постійного струму (VAC/DC)
    Напруга котушки сумісного реле12 В постійного струму (VDC) або 24 В постійного струму (VDC) відповідно до підведеного живлення
    Умовний тепловий струм (номінальний)6 А
    Номінальна робоча напруга комутаціїдо 250 В змінного струму (AC)
    Сумісна серія релеТонкі інтерфейсні реле Harmony RSL1 (1 перекидний контакт C/O)
    Тип монтажуНа симетричну DIN-рейку 35 мм

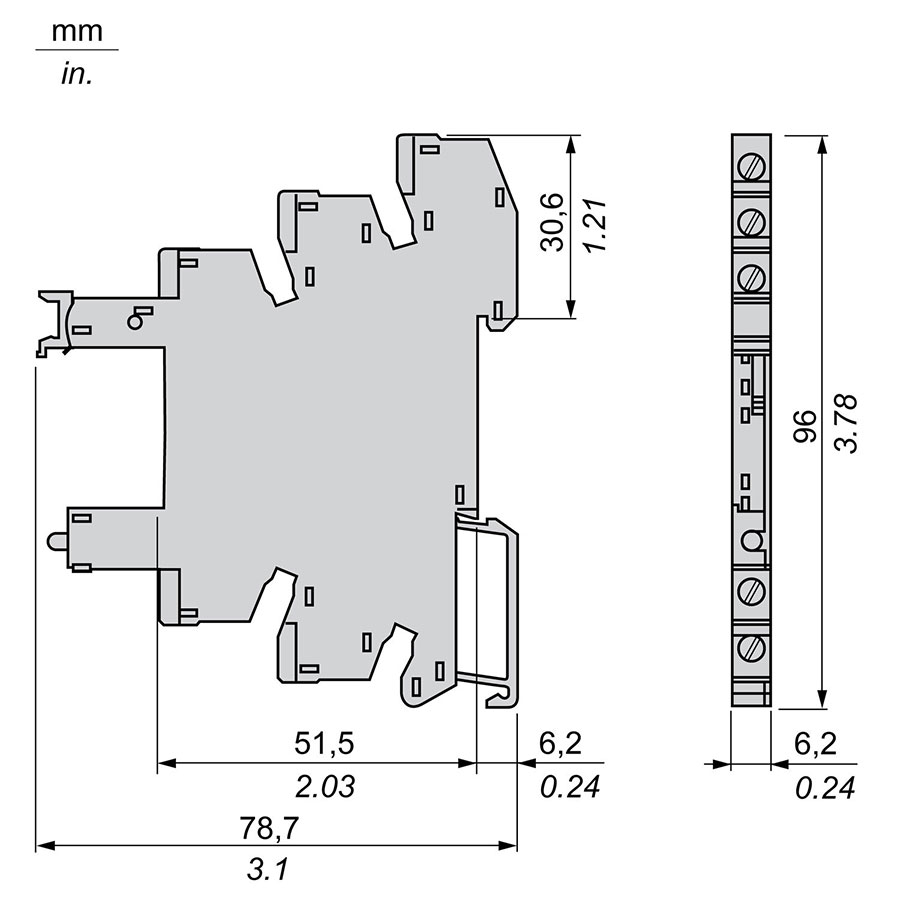

    Ширина модуля6.2 мм
    Елементи індикаціїВбудований світлодіод (зелений LED)
    Вбудований ланцюг захистуЗахисний діод (для DC) / варистор (для AC)
    Ступінь захисту корпусуIP20
    Вага нетто0.026 кг (26 грамів)

    Підключення

    Монтаж розетки виконується на стандартну DIN-рейку 35 мм за допомогою нижнього зачепа. Підключення провідників здійснюється до гвинтових клем відповідно до графічної схеми на корпусі:

    1. Ланцюг керування (Живлення котушки / клеми з маркуванням А1, А2):

      • Клема A1 — підключається лінія керування 12-24В (фаза або плюс джерела живлення).
      • Клема A2 — підключається нейтраль або мінус керуючого ланцюга.

    2. Силовий комутаційний ланцюг (Вихідні клеми реле):

      • Клема 11 (COM) — загальний контакт для підведення комутованої лінії.
      • Клема 14 (NO) — нормально розімкнений контакт (замикається при подачі напруги на А1/А2).
      • Клема 12 (NC) — нормально замкнений контакт (розмикається при подачі напруги на А1/А2).

    3. Момент затяжки: Рекомендоване зусилля затягування гвинтів становить 0.5 Нм. Використовуйте відповідну викрутку, щоб забезпечити щільний контакт без пошкодження клемних гнізд.

    Додаткова інформація

    • Висока ремонтопридатність: Застосування розетки RSLZVA1 дозволяє суттєво спростити обслуговування щита. У разі виходу з ладу реле (внаслідок електричного зносу контактів чи короткого замикання в лінії навантаження), вам не потрібно від’єднувати дроти та демонтувати колодку. Заміна самого реле RSL1 займає кілька секунд завдяки зручному пластиковому фіксатору-екстрактору.

    • Універсальність живлення: Вбудована схема захисту та індикації адаптована для роботи як з постійним (DC), так і зі змінним (AC) струмом у діапазоні від 12 до 24В, що робить цю колодку сумісною з більшістю стандартів промислової автоматики.

    • Комплектація: Зверніть увагу, що ціна вказана виключно за монтажну розетку. Тонке проміжне реле серії Harmony RSL1 підбирається під ваші завдання та купується окремо.
