    Електромеханічне інтерфейсне реле Schneider Electric Harmony RSB2A080BD

    Опис

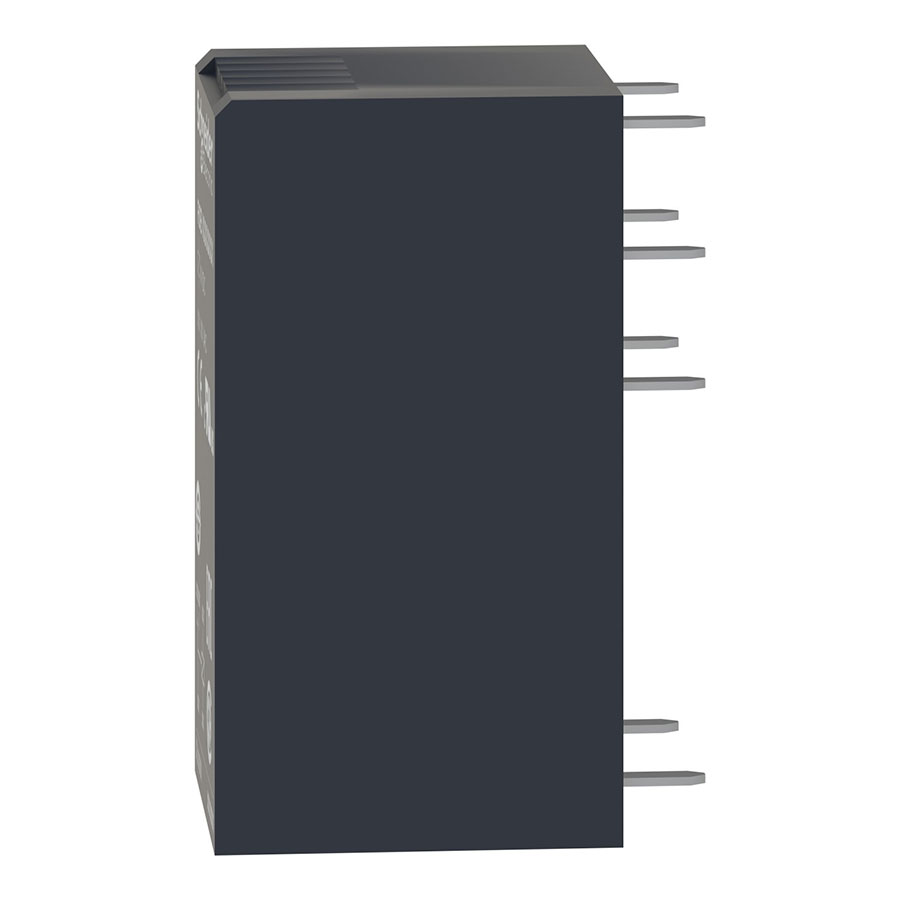

    Schneider Electric RSB2A080BD — це мініатюрне промислове проміжне (інтерфейсне) реле типу “слот” (slot relay) завширшки всього 15,6 мм, яке входить до професійної серії Harmony Electromechanical Relays. Пристрій обладнаний двома перекидними контактами (2CO). Модель виконана в суцільному непрозорому корпусі темно-сірого кольору, що надійно ізолює внутрішню конструкцію та захищає її від негативного впливу навколишнього середовища (пилу, вологи, флюсу). У даній модифікації не передбачено світлодіодного індикатора та кнопки ручного тестування. Відсутність механічних елементів керування на корпусі повністю унеможливлює випадкове чи несанкціоноване примусове заклинювання контактів персоналом, що гарантує високу стабільність і безпеку роботи автоматизованих комплексів.

    Призначення

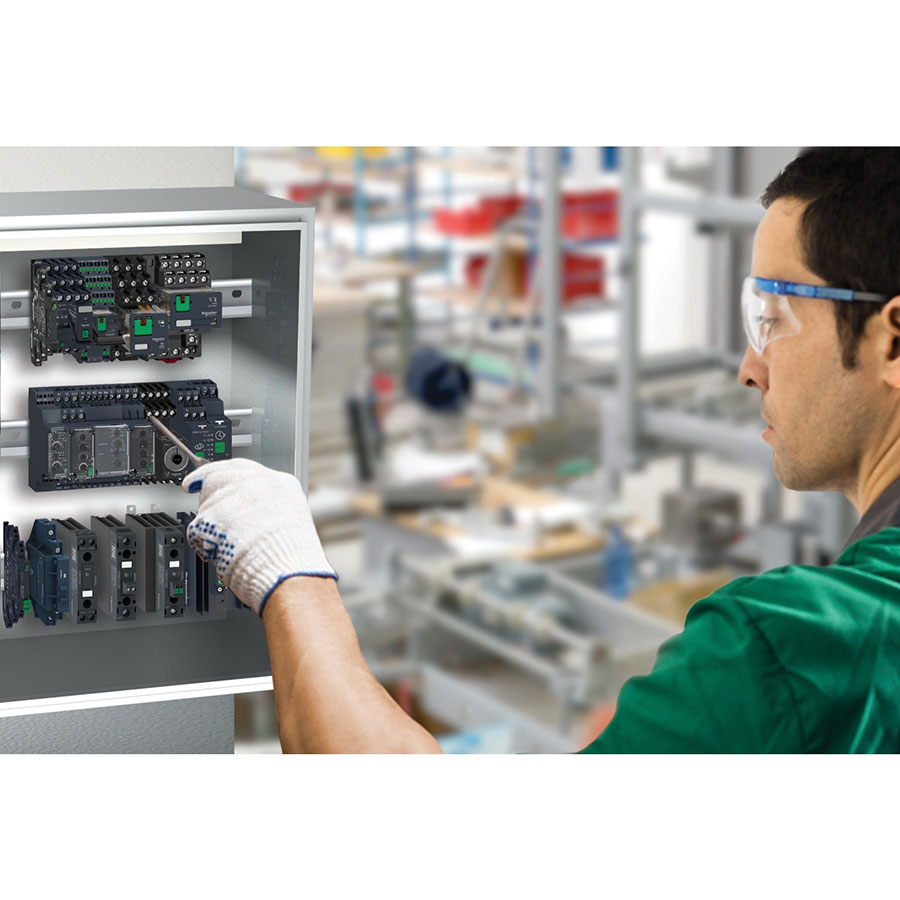

    Реле призначене для гальванічної розв’язки, узгодження та посилення сигналів між низьковольтними колами керування (програмовані логічні контролери ПЛК, плати збору даних, цифрові датчики, модулі “розумного будинку”) та виконавчими пристроями. Воно використовується для комутації сигнальних ламп, звукових сповіщувачів, котушок магнітних контакторів, соленоїдів та клапанів систем HVAC (вентиляція та кондиціонування). Компактні габарити роблять модель RSB2A080BD оптимальним рішенням для встановлення у щільних розподільних щитах, промислових станках, конвеєрах та іншому технологічному обладнанні з обмеженим простором на DIN-рейці.

    Технічні характеристики

    ПараметрЗначення
    ВиробникSchneider Electric
    Серія продуктуHarmony Electromechanical Relays
    Артикул (код замовлення)RSB2A080BD
    Тип контактів2 перекидні контакти (2CO / DPDT)
    Номінальний струм контактів8 А при 250 В AC / 28 В DC
    Максимальна комутаційна напруга400 В змінного струму (AC) / 300 В постійного струму (DC)
    Максимальна потужність комутації2000 ВА (AC) / 224 Вт (DC)
    Мінімальна комутаційна здатність100 мВт при 10 мА, 5 В DC
    Керуюча напруга котушки24 В постійного струму (DC)
    Опір котушки1440 Ом (± 10%) при 20 °C
    Споживана потужність котушкиБлизько 0.45 Вт
    Наявність LED-індикатораВідсутній
    Кнопка ручного тестуванняВідсутня
    Матеріал контактівСплав срібла та нікелю (AgNi)
    Форма виводів (пінів)Штирьові (дворядні, під розетку або PCB-монтаж)
    Час спрацьовування / Час повернення12 мс / 10 мс
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість100 000 циклів (при повному номінальному резистивному навантаженні)
    Напруга ізоляції котушка-контакт5000 В AC
    Напруга ізоляції між полюсами2500 В AC
    Ступінь захисту оболонкиRT II (герметичне / флюсозахищене)
    Температура навколишнього середовищаВід -40 °C до +85 °C

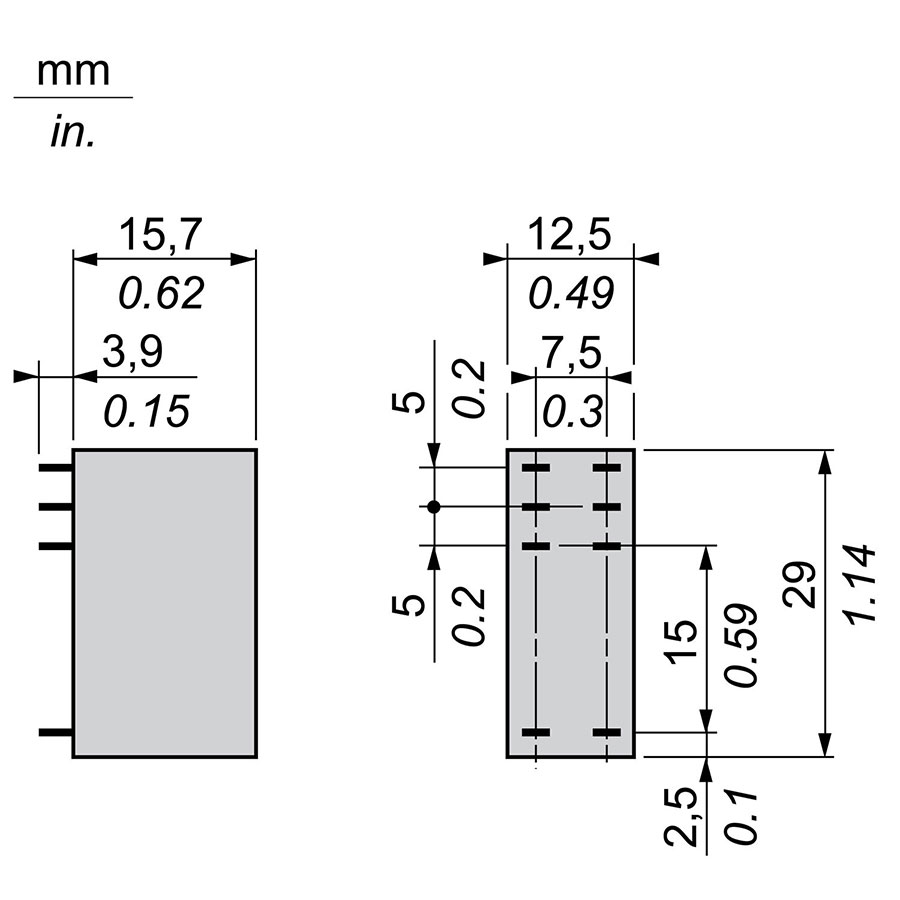

    Ширина корпусу реле15.6 мм
    Маса нетто0.014 кг

    Підключення

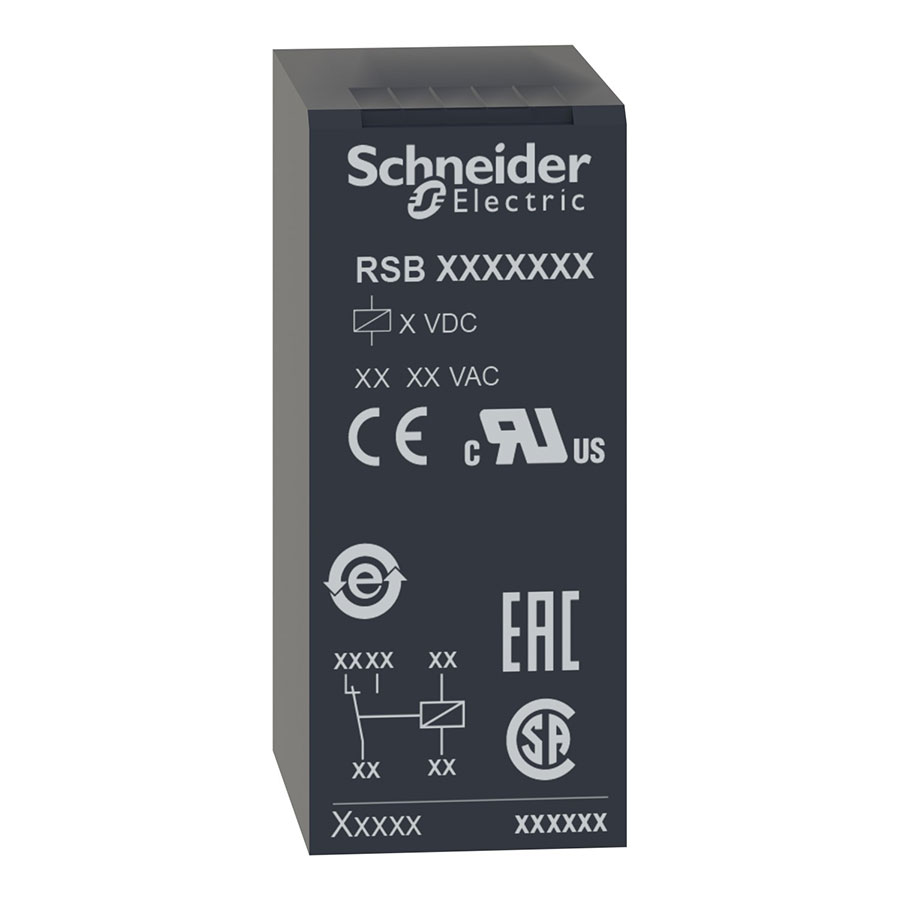

    При монтажі та підключенні реле RSB2A080BD необхідно керуватися графічною схемою виводів, що надрукована на бічній або передній панелі корпусу, та дотримуватися такої послідовності:

    1. Реле встановлюється у відповідну монтажну колодку (розетку) для DIN-рейки 35 мм або впаюється безпосередньо в друковану плату (PCB) електронного пристрою. Пряме підключення провідників до виводів реле гвинтами без розетки не передбачене.

    2. Підключення живлення котушки (24 В DC): Напруга керування постійного струму подається на контакти колодки, які з’єднуються з виводами реле А1 та А2. Оскільки в даній моделі відсутній вбудований світлодіод чи захисний діод, суворе дотримання полярності (+/-) не впливає на фізичне спрацьовування котушки. Проте, згідно з правилами монтажу промислової автоматики, рекомендується підключати позитивний полюс (+24 В) до клеми А1, а негативний (0 В / мінус) — до клеми А2.

    3. Підключення керованих ланцюгів (навантаження):

    • Клеми 11 (перша група) та 21 (друга група) є спільними (COM) рухомими контактами. Сюди підключається лінія живлення керованого обладнання.

    • Клеми 12 та 22 є нормально закритими (NC) виходами. Вони замкнені зі спільними контактами (11 та 21), коли котушка реле знеструмлена.

    • Клеми 14 та 24 є нормально відкритими (NO) виходами. Вони замикаються зі спільними контактами 11 та 21 тільки тоді, коли на котушку подано робочу напругу 24 В DC.

    Додаткова інформація

    • Сумісні розетки (колодки): Для швидкого монтажу на DIN-рейку використовуються фірмові колодки Schneider Electric серії RSZE. Найбільш популярні моделі: RSZE1S48M (з гвинтовими затискачами та роздільним розташуванням клем) та RSZE1S35M (із логічним розташуванням клем).

    • Фіксатори корпусу: Через малу вагу та габарити реле серії RSB, для експлуатації в умовах постійних вібрацій (шафи керування насосами, вентиляційні установки, станки) збірку необхідно обов’язково укомплектувати фірмовим пластиковим фіксатором (кліпсою) серії RSZR215. Він надійно утримує реле в колодці та полегшує його демонтаж під час обслуговування.

    • Захисні модулі: Конструкція розеток RSZE дозволяє доукомплектовувати збірку знімними захисними модулями серії RSZM. Для реле постійного струму рекомендується встановлювати діодні модулі захисту (наприклад, RGZM100ВД або аналогічні під серію RSZ), які гасять зворотні сплески напруги, що виникають в момент вимкнення котушки, захищаючи виходи керуючого ПЛК.
