Монтажна колодка (розетка) Schneider Electric Harmony RXZE2M114M з гвинтовими затискачами

Опис

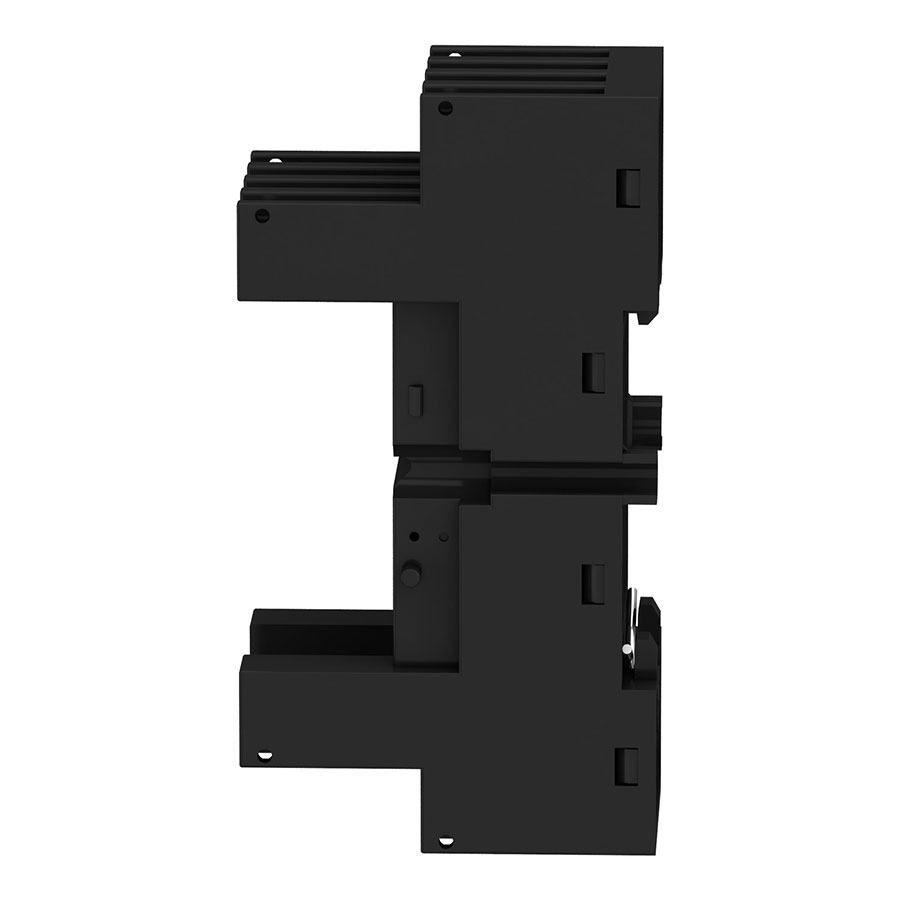

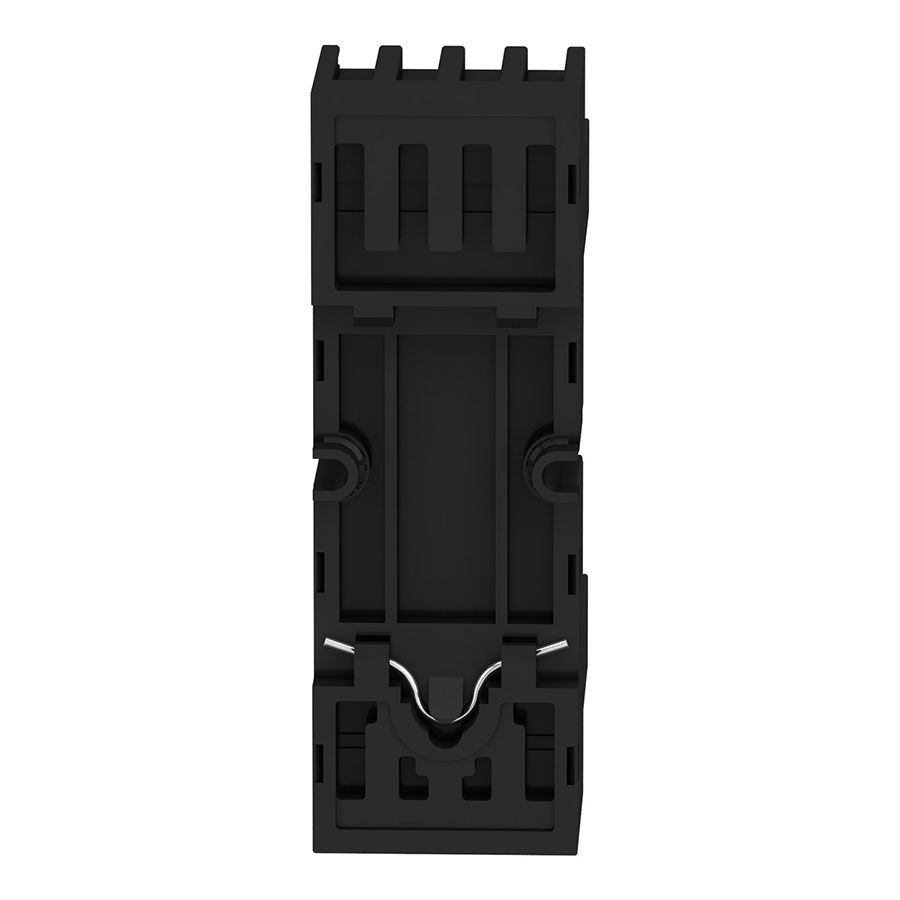

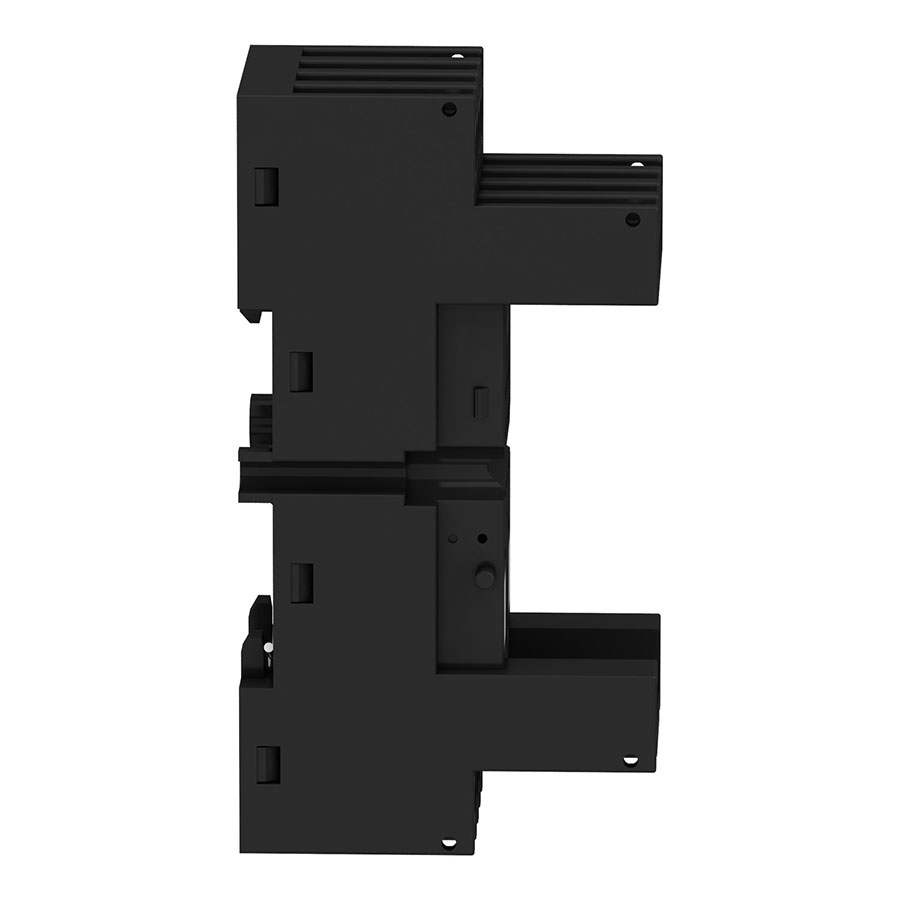

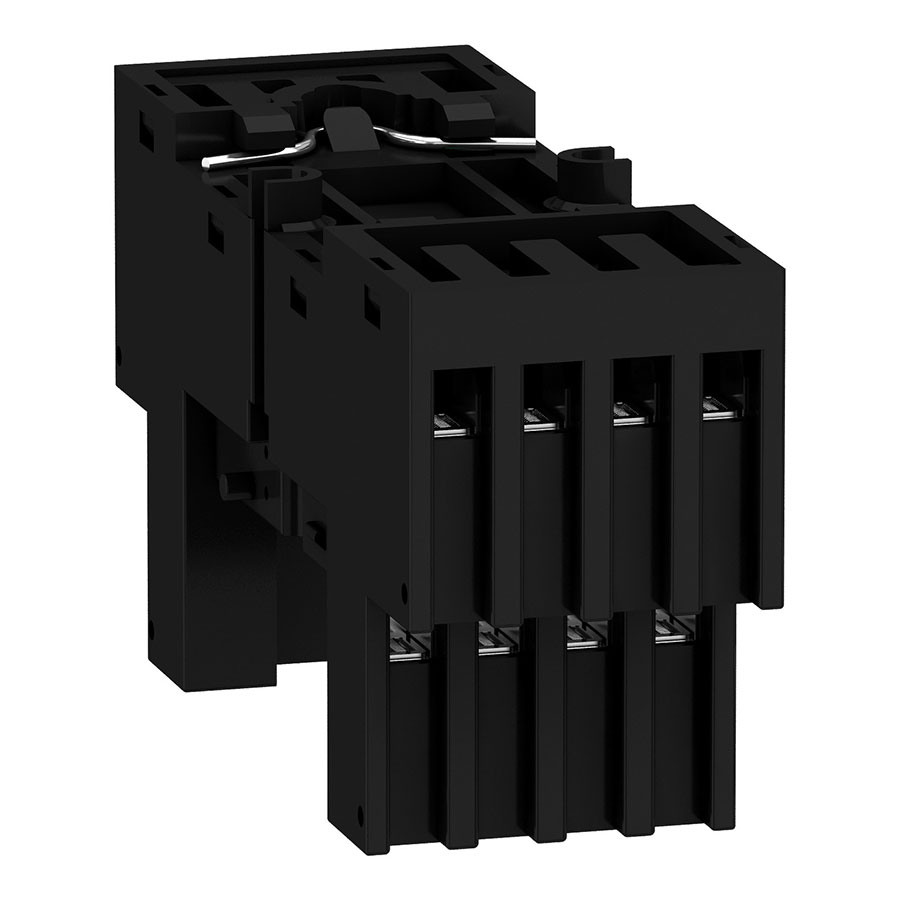

Schneider Electric RXZE2M114M — це універсальна монтажна колодка (розетка) з гвинтовими затискачами «змішаного» (нетопологічного) розташування, розроблена для встановлення та комутації промислових проміжних електромеханічних реле серії Harmony RXM. Колодка оснащена повною матрицею внутрішніх контактів, що робить її повністю сумісною як із двоконтактними реле RXM2… (2CO), так і з чотириконтактними моделями RXM4… (4CO). Основна конструктивна особливість модифікації з індексом M (Mixed) полягає в оптимізованому двосторонньому розташуванні гвинтів: спільні контакти комутаційних груп (COM) винесені на нижню сторону розетки поруч із виводами живлення котушки, тоді як вихідні контакти (NO та NC) розміщені у верхній частині. Корпус виготовлено з міцного ізоляційного термопласту, стійкого до високих температур, а конструкція адаптована для швидкої фіксації на стандартну DIN-рейку 35 мм або монтажну плату за допомогою гвинтів.

Призначення

Гвинтова колодка RXZE2M114M є базовим інтерфейсним елементом для побудови систем релейного захисту, автоматизації та керування електроприводами. Завдяки повній розпіновці на 4 робочі групи контактів, вона є універсальним рішенням для комутації складних, багатоканальних або взаємопов’язаних ланцюгів (наприклад, для одночасного перемикання силових ліній, побудови схем взаємного блокування контакторів, передачі сигналів стану на ПЛК і світлосигнальну арматуру). Змішане компонування клем (Mixed) робить цю модель незамінною у випадках, коли логіка кабельного розведення вимагає підведення живильних фаз (на спільні контакти реле) та ліній живлення самої котушки з одного боку (знизу), спрощуючи організацію загальних шин розподілу потенціалу всередині кабельного каналу.

Технічні характеристики

Підключення та маркування клем

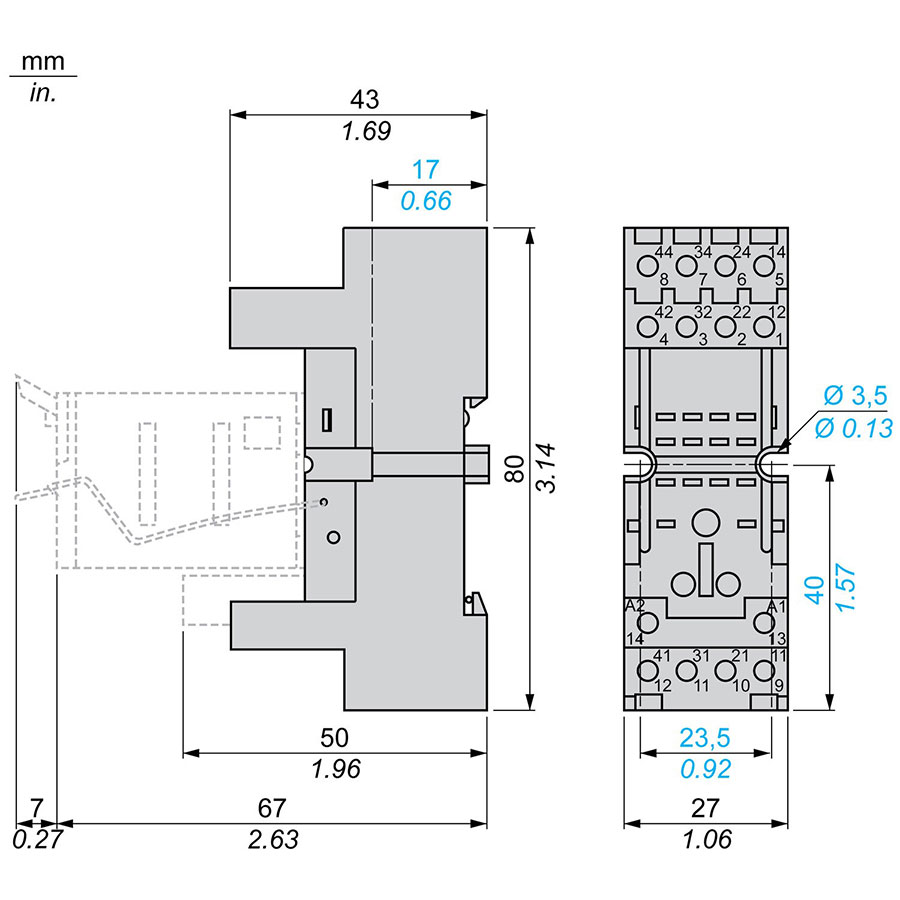

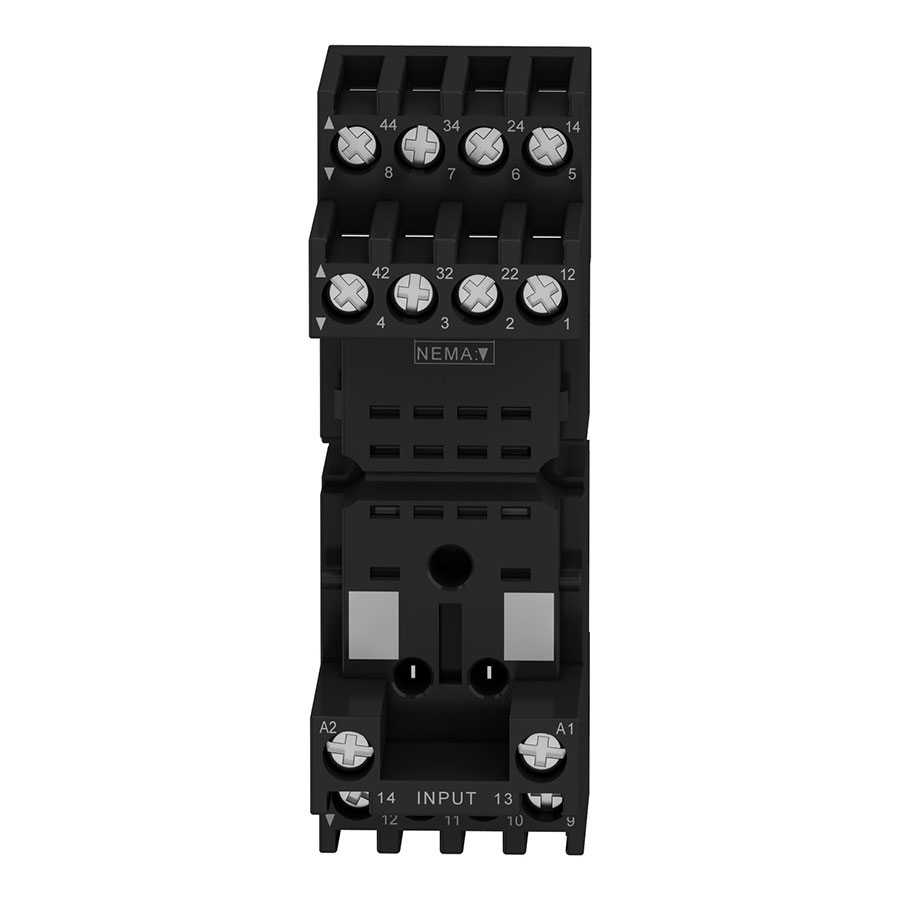

Електромонтаж виконується відповідно до чіткого дворядного маркування (за міжнародними стандартами IEC та NEMA), нанесеного на корпусі колодки біля кожного гвинта. Оскільки розташування клем змішане, зважайте на геометрію корпусу:

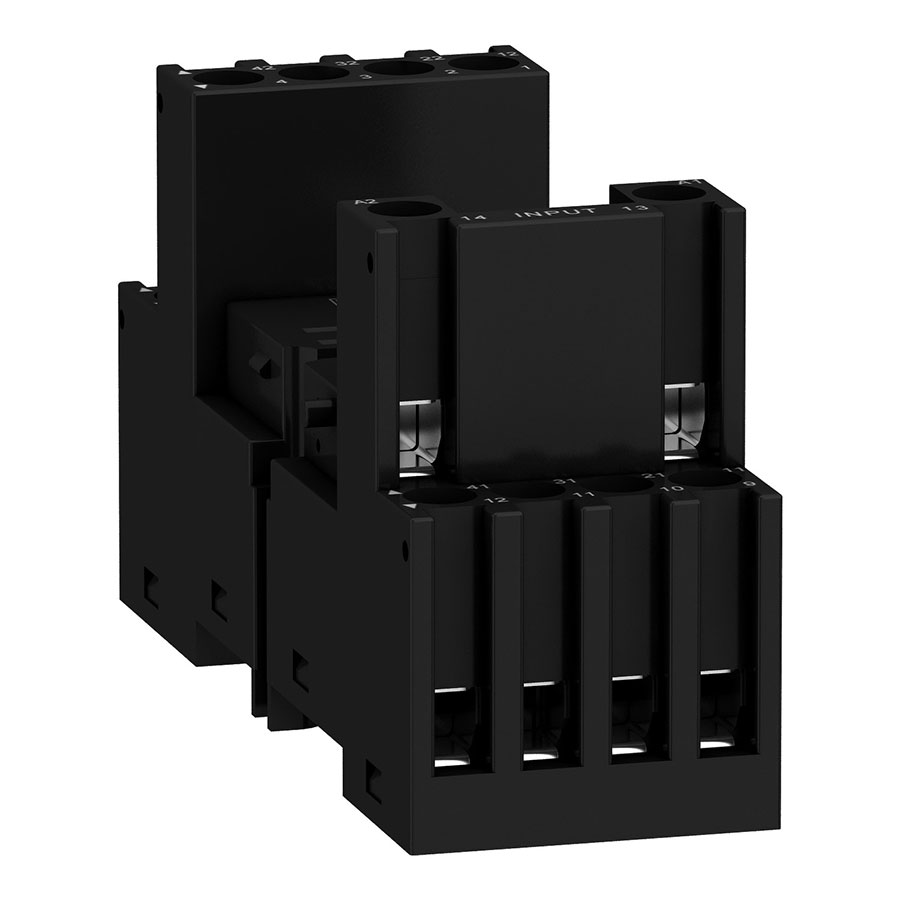

1. Нижня частина колодки (Керування та Спільні лінії):

Клеми А1 та А2 (за NEMA: виводи 13 і 14) — підключення керуючого сигналу котушки реле.

Клеми 11, 21, 31, 41 (COM) (нижній прихований або торцевий ряд, за NEMA: 9, 10, 11, 12) — спільні рухомі контакти чотирьох перекидних груп. Сюди заводиться основний живильний потенціал. При використанні двоконтактного реле RXM2 задіюються лише канали 11 та 41.

2. Верхня частина колодки (Вихідні ланцюги):

• Верхній ряд клем: 14, 24, 34, 44 (NO) — нормально відкриті контакти (за NEMA: 5, 6, 7, 8). Замикаються зі спільними контактами при подачі напруги на А1-А2.

• Нижній ряд клем: 12, 22, 32, 42 (NC) — нормально закрити контакти (за NEMA: 1, 2, 3, 4). Замкнені зі спільними контактами у вихідному стані, коли реле знеструмлене.

Додаткова інформація

• Особливість топології Mixed: Головна перевага змішаного розташування (індекс M в артикулі) перед роздільним (індекс S, як у RXZE2S114M) полягає в ергономіці щитової збірки. Оскільки лінії живлення котушки (А1/А2) та вхідні фази комутації (COM) знаходяться знизу, весь вхідний кабельний потік концентрується з одного боку, залишаючи верхню частину колодки виключно для вихідних ліній споживачів (NO/NC).

• Модульність системи: У центральній зоні під реле інтегровано посадковий слот для встановлення додаткових модулів серії RZZE (світлодіоди індикації стану, діодні збірки, варистори або захисні RC-ланцюги). Це дозволяє адаптувати збірку під жорсткі вимоги промислової завадостійкості та захистити виходи керуючого контролера від зворотних сплесків ЕРС котушки.

• Правила монтажу: Клеми обладнані захисними пластинами під гвинт. При використанні багатожильних проводів обов’язковим є застосування трубчастих кабельних наконечників (типу НШВІ або НШВІ-2 для шлейфування). Це захищає мідний провід від зрізання гвинтом та запобігає ослабленню контакту під дією постійних вібрацій шафи.
