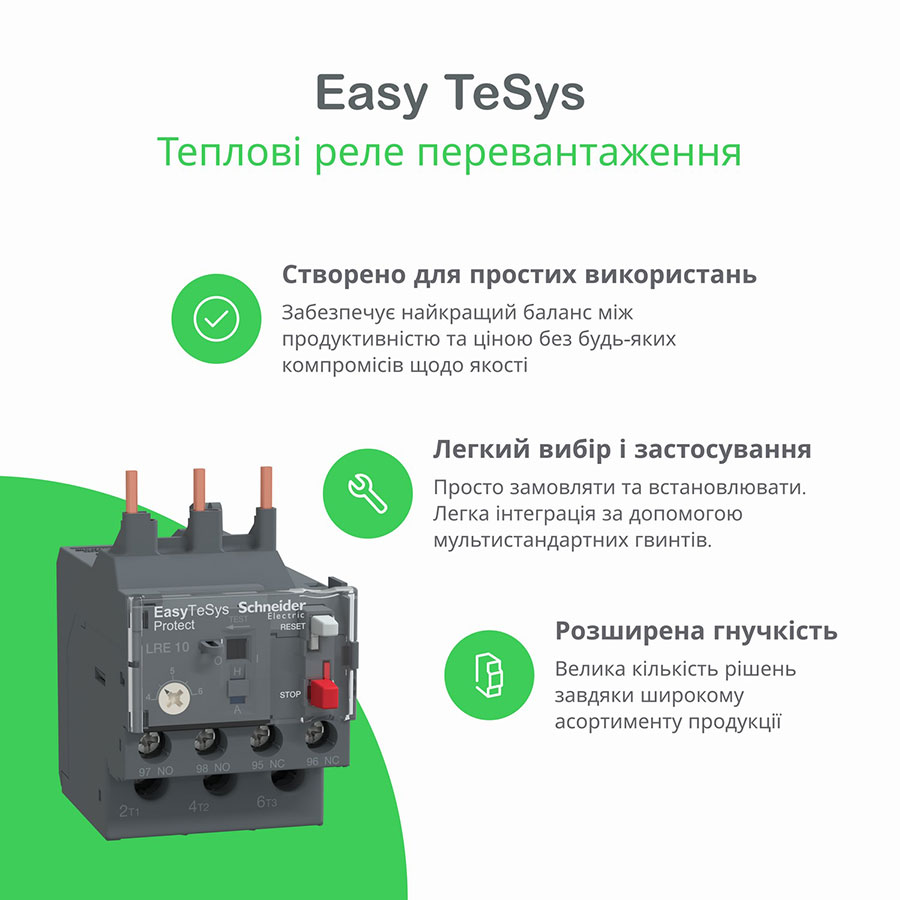

Диференційне теплове реле перевантаження з біметалевими пластинами. Призначене для захисту трифазних асинхронних електродвигунів від теплового перевантаження, затяжного пуску та несиметрії (обриву) фаз. Модель входить до бюджетної серії електрообладнання EasyPact TVS виробництва Schneider Electric.

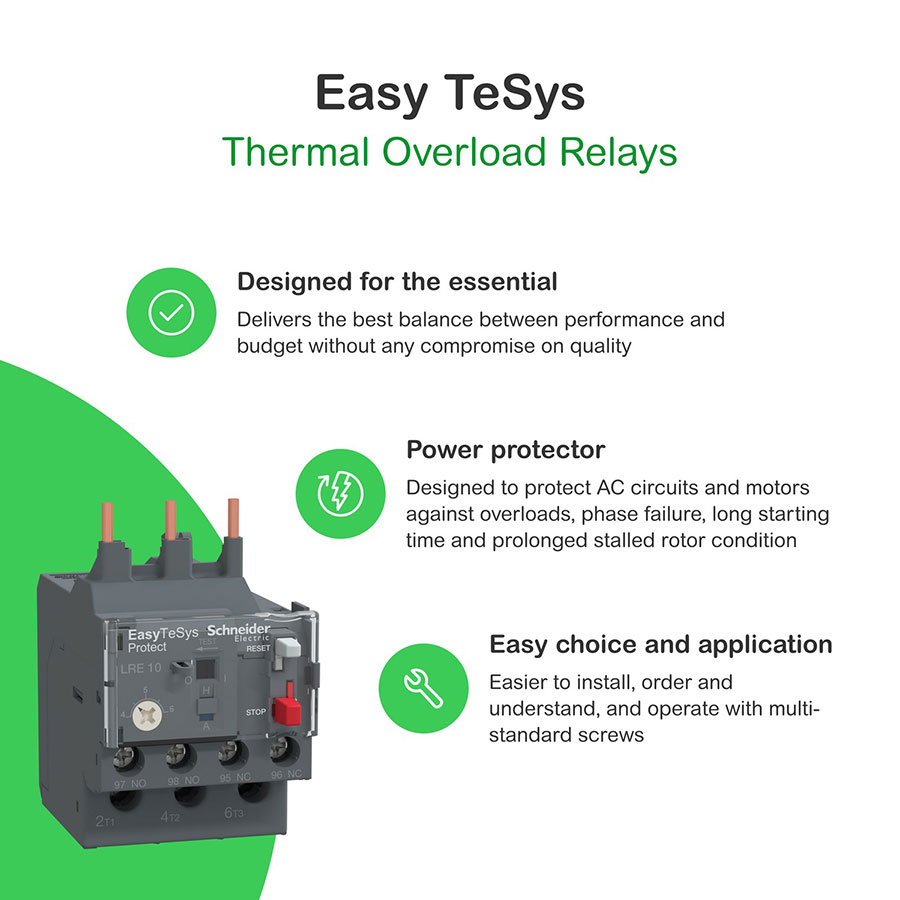

Призначення та сумісність

• Основна функція: Захист електродвигунів потужністю до 18.5 кВт (при напрузі 400 В змінного струму).

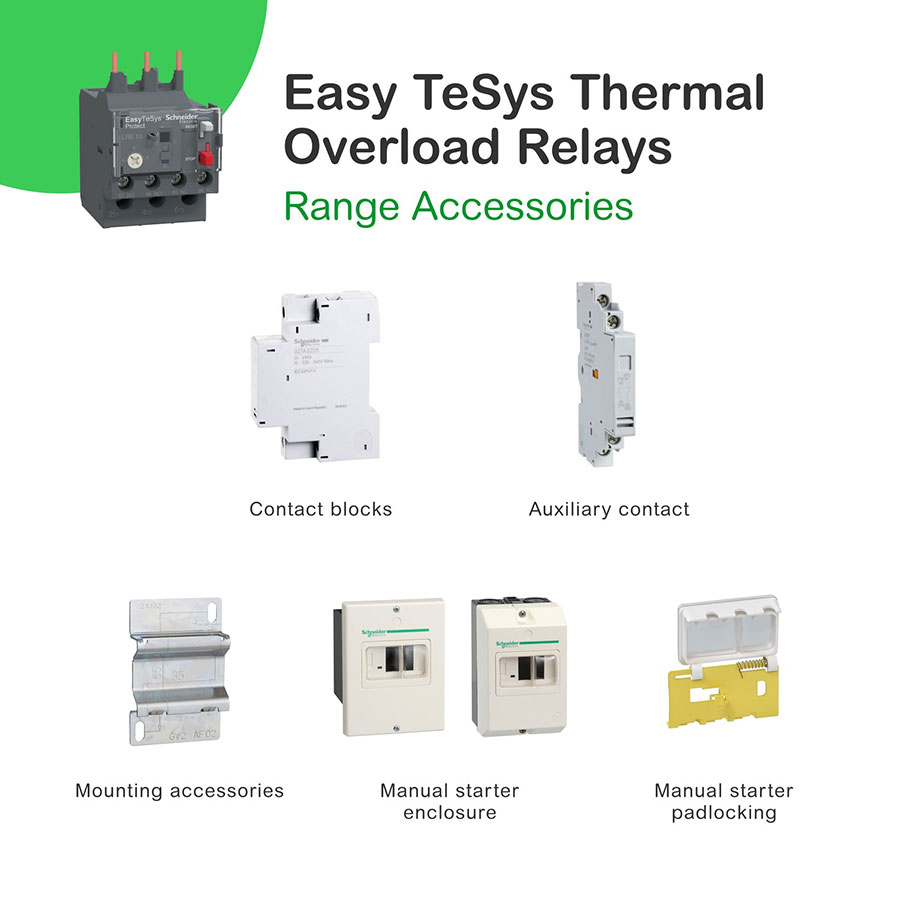

• Монтаж: Встановлюється безпосередньо під контактор (магнітний пускач). Оптимальна пряма сумісність передбачена з контактором серії EasyPact TVS — модель LC1E38 (підключення через силові гвинтові клеми реле).

• Координація захисту: Для захисту самого реле від короткого замикання в колі живлення необхідно використовувати плавкі запобіжники номіналом 40 А (типу aM) або 80 А (типу gG), або автоматичні вимикачі захисту двигуна типу GV2L / GV3L.

Технічні характеристики

Основні параметри

• Виробник: Schneider Electric

• Серія: EasyPact TVS (Easy TeSys Protect)

• Артикул: LRE35

• Діапазон регулювання теплового захисту (струмова уставка): 30…38 А

• Клас розчеплення (Tripping class): 10А (відповідно до IEC 60947-4-1)

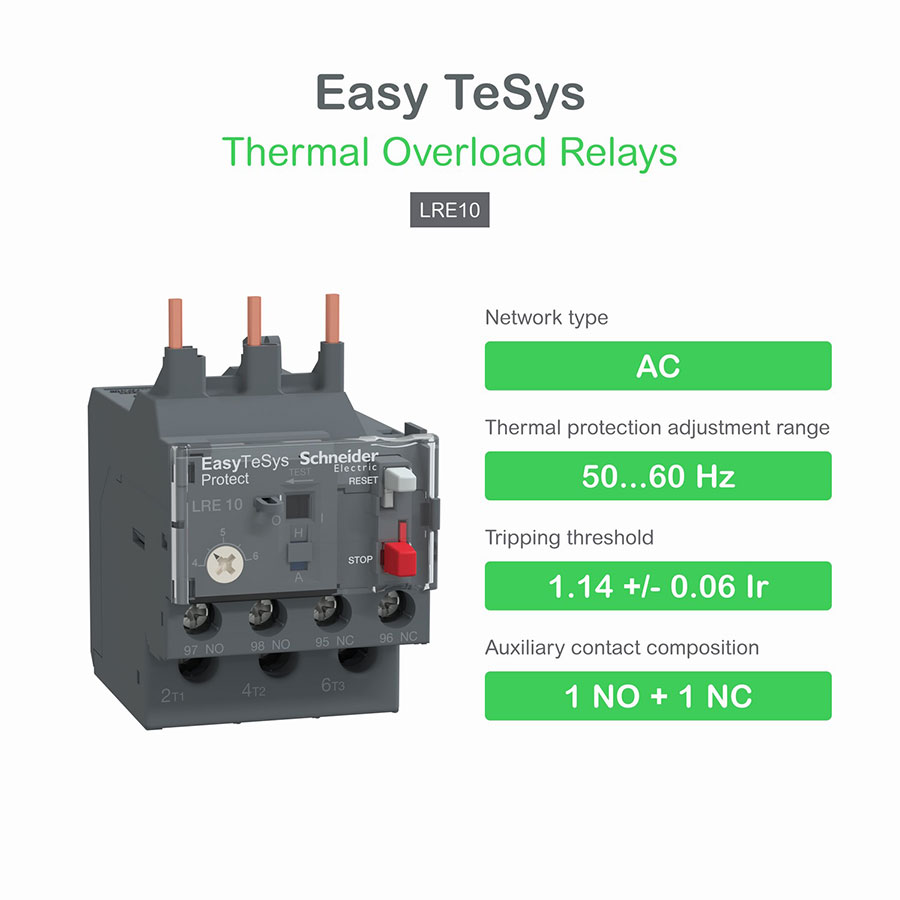

• Поріг спрацювання розчеплювача: 1.14 +/- 0.06 від встановленого струму уставки Ir.

• Чутливість до обриву фази: Струм спрацювання 130% від уставки Ir на двох фазах при нульовому струмі на третій фазі.

Електричні характеристики

• Номінальна робоча напруга (Ue): до 690 В змінного струму (AC), 50/60 Гц

• Номінальна напруга ізоляції (Ui): 690 В (відповідно до IEC 60947-4-1)

• Номінальна імпульсна напруга (Uimp): 6 кВ

• Склад допоміжних контактів: 1 НО (нормально відкритий) + 1 НЗ (нормально закритий)

• Умовний тепловий струм допоміжних контактів (Ith): 5 А (для сигнального кола захисту gG — 5 А)

Керування та індикація

• Локальна сигналізація: Механічний індикатор спрацювання (прапорець-індикатор Trip)

• Режими скидання (Reset): Ручний або автоматичний (налаштовується на корпусі)

• Елементи керування:

• • Червона кнопка — «STOP» (примусове розмикання сигнального ланцюга)

  • Зелена кнопка — «RESET» (скидання після спрацювання)

Фізичні та монтажні параметри

• Тип підключення: Гвинтові затискачі

• Переріз дротів (силове коло):

  • Жорсткий кабель без кабельного наконечника: 1…2.5 мм² або до 10 мм²

  • Гнучкий кабель з наконечником: 1…1.5 мм² або до 6 мм²

• Рекомендований момент затягування клем:

  • Силове коло: 2.5 Н·м

  • Сигнальне коло (допоміжні контакти): 1.7 Н·м

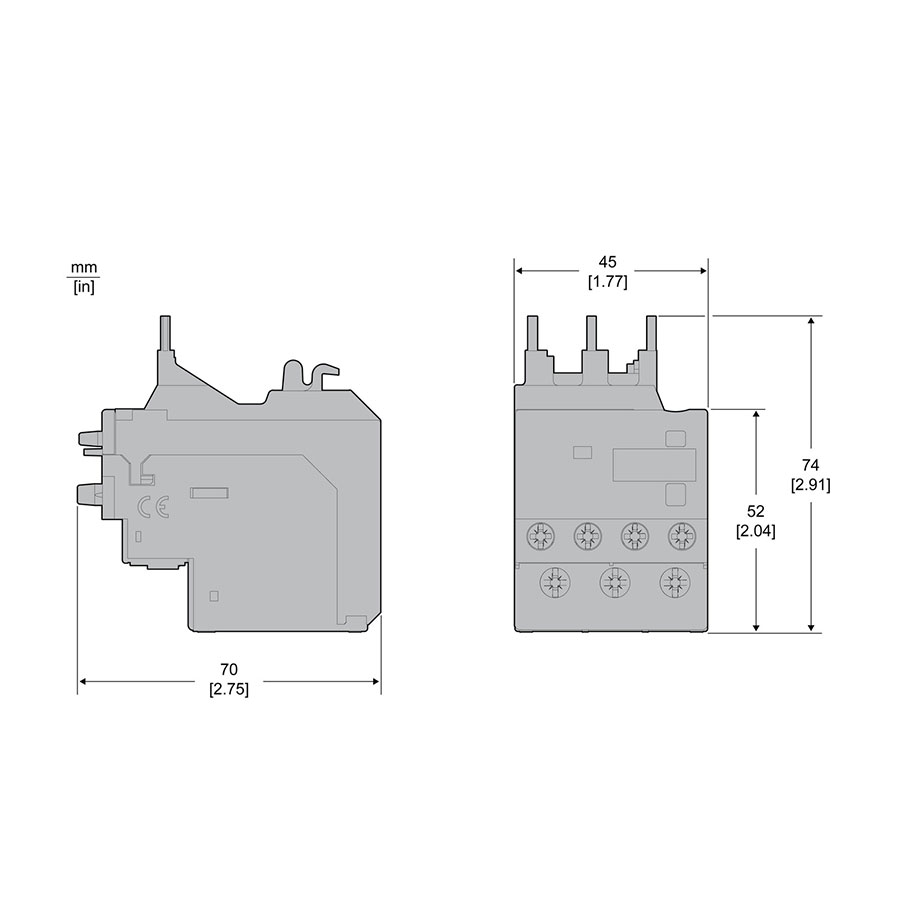

• Габаритні розміри (Ш х В х Г): 45 мм х 44.5 мм х 70 мм

• Вага нетто: 0.13 кг

• Ступінь захисту: IP20

• Колір корпусу: Сірий (RAL 7011)

Екологічні параметри та експлуатація

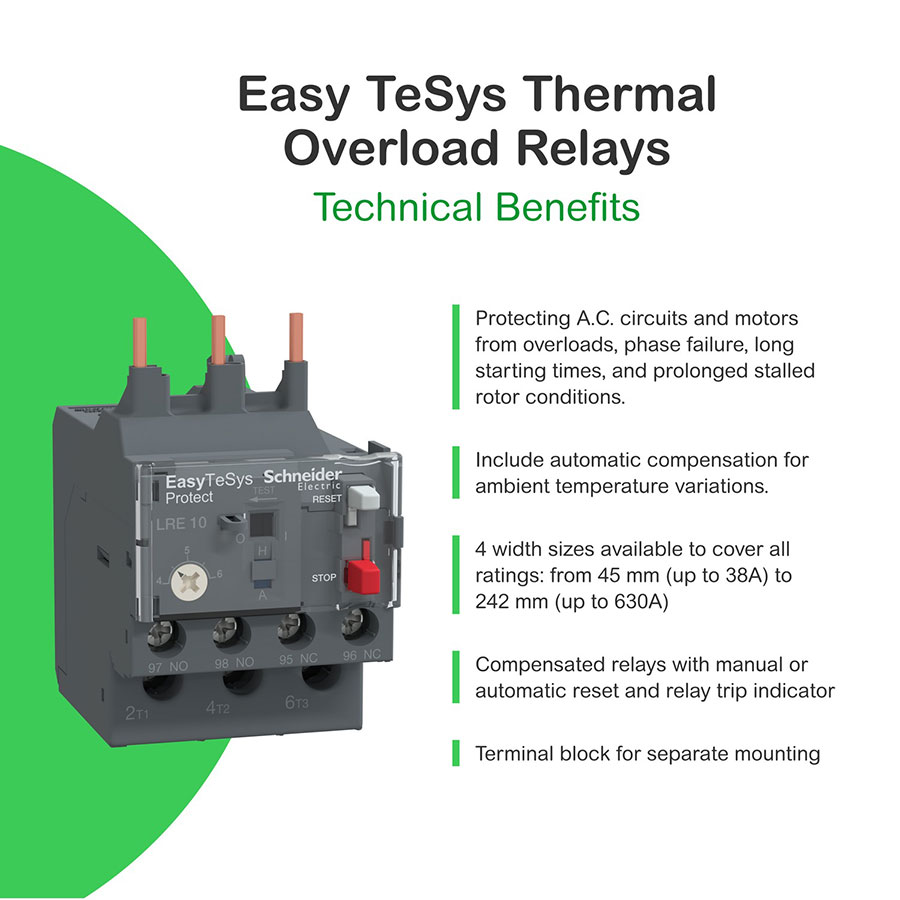

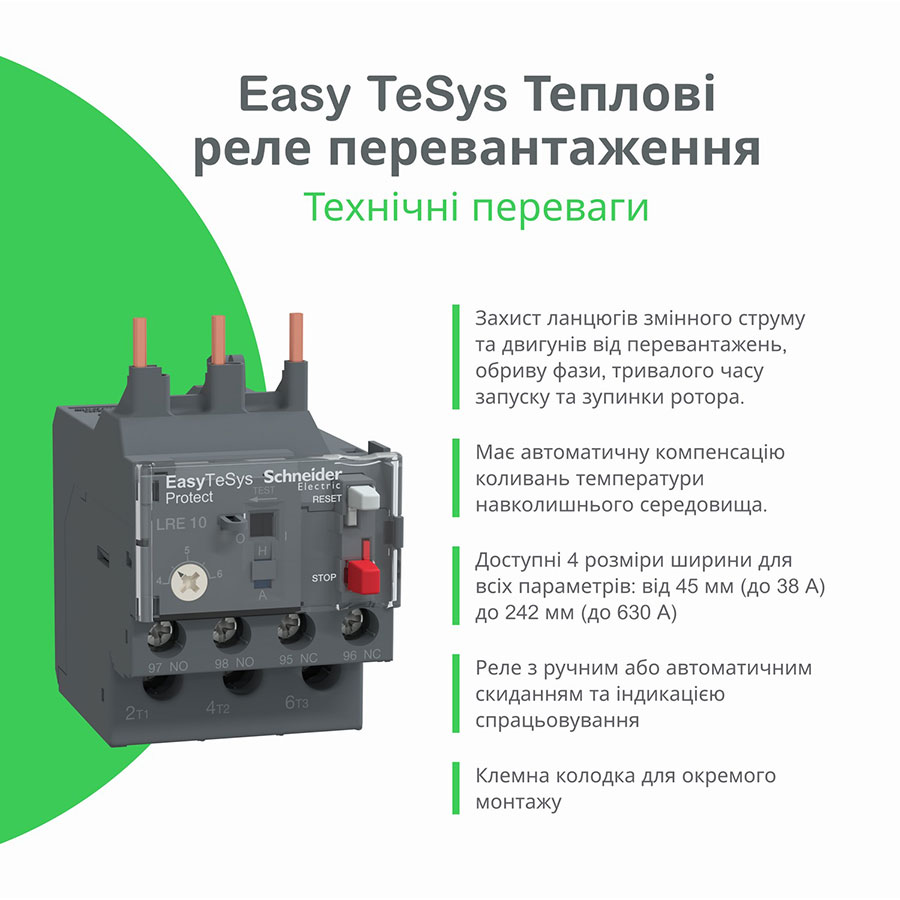

• Температурна компенсація: -20…+60 °C

• Температура навколишнього середовища при роботі:

  • -20…+60 °C (без зниження номінальних характеристик)

  • -20…+70 °C (зі зниженням характеристик згідно з документацією)

• Температура зберігання: -60…+80 °C

• Вогнестійкість: 850 °C (відповідно до IEC 60068-2-1)

• Відповідність стандартам: IEC 60947-4-1, IEC 60947-5-1
