    Тонке електромеханічне інтерфейсне реле в зборі Harmony 6A 1CO ~/=24В Schneider Electric RSL1PRBU

    Опис

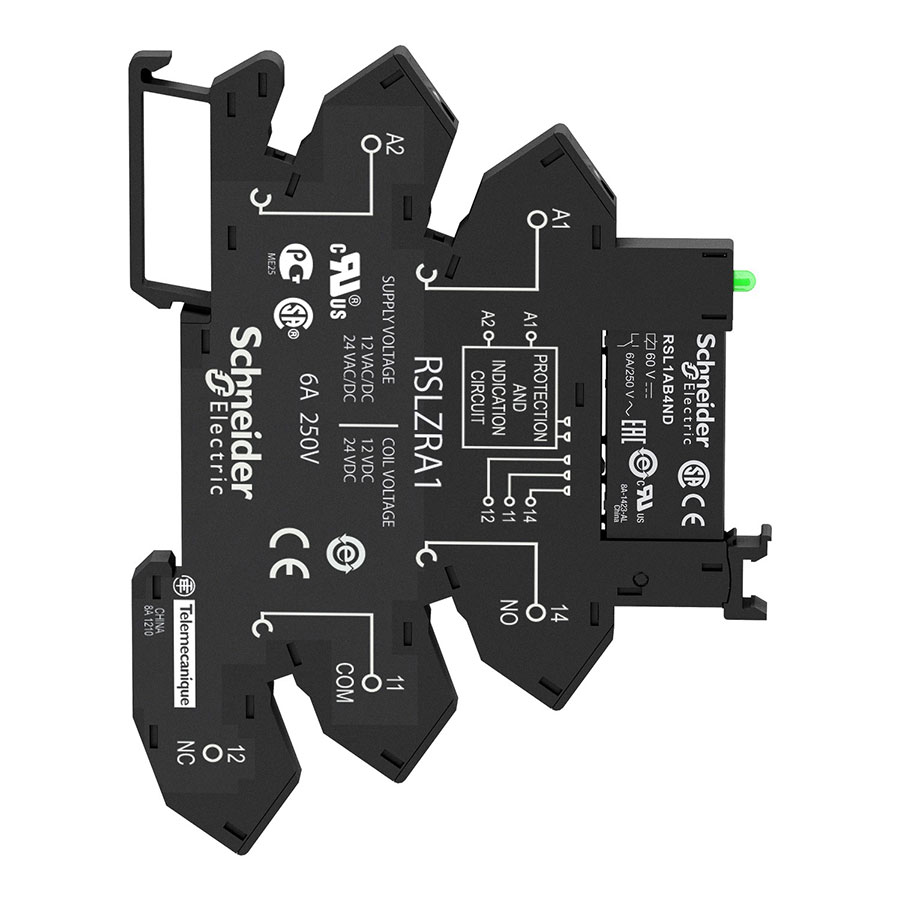

    Schneider Electric RSL1PRBU — це готовий до монтажу та підключення комплект ультракомпактного інтерфейсного електромеханічного реле серії Harmony. Цей виріб постачається як єдиний збір (Complete product) і складається з двох основних частин: тонкого знімого реле (картриджа) серії RSL та спеціальної розетки (цоколя) монтажною шириною всього 6 мм.

    Головна відмінність цієї модифікації — використання пружинних клем (Push-in / Spring terminals) замість класичних гвинтових, що забезпечує надшвидкий монтаж дротів та абсолютну стійкість з’єднання до вібрації (клеми не потребують періодичного підтягування, що ідеально для промислових умов). Цоколь має універсальне виконання за типом струму і розрахований на керуючий сигнал 24 В як змінного (AC), так і постійного (DC) струму. У корпус цоколя вже вбудовано електронну схему захисту та світлодіодний індикатор (LED) для візуального контролю наявності живлення.

    Призначення

    Пристрій призначений для гальванічної розв’язки, комутації, розмноження сигналів та посилення потужності між низьковольтними лініями керування (~/=24 В) та виконавчими механізмами середньої потужності (струмом до 6 А). Найчастіше застосовується в промислових шафах автоматики, системах вентиляції, опалення, кондиціонування та релейного захисту з високими вимогами до вібростійкості та щільності монтажу на DIN-рейці.

    Технічні характеристики

    ПараметрЗначення
    Артикул (код виробника)RSL1PRBU
    Серія продуктуHarmony Electromechanical Relays (серія RSL)
    Тип виробуПопередньо змонтоване вставне реле з розеткою (комплект)

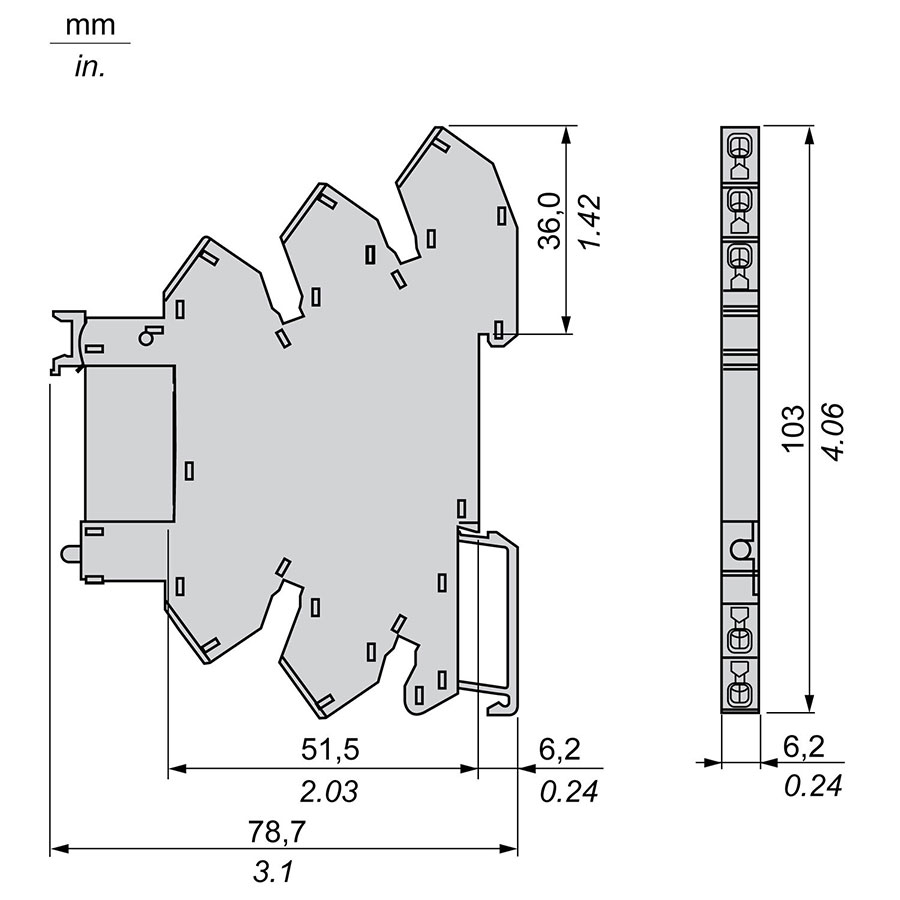

    Монтажна ширина на DIN-рейці6 мм
    Кількість та тип контактів1 переключаючий контакт (1CO / SPDT)
    Матеріал контактівСрібний сплав (AgNi)
    Номінальна напруга керування (цоколя)24 В змінного / постійного струму (AC/DC)
    Діапазон напруги керуваннявід 19.2 В до 28.8 В AC/DC
    Номінальний струм навантаження6 А при 250 В AC / 30 В DC (згідно з IEC)
    Максимальна комутаційна напруга400 В AC / 300 В DC
    Максимальна комутаційна здатність1500 ВА (змінний струм) / 180 Вт (постійний струм)
    Мінімальна комутаційна здатність100 мВт при 10 мА, 5 В
    Опір контактів100 мОм
    Час спрацьовування / скидання12 мс / 10 мс
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість60 000 циклів (для AC-1) / 30 000 циклів (для DC-1)
    Тип клем розетки (цоколя)Пружинні затискачі (Spring terminals / Push-in)

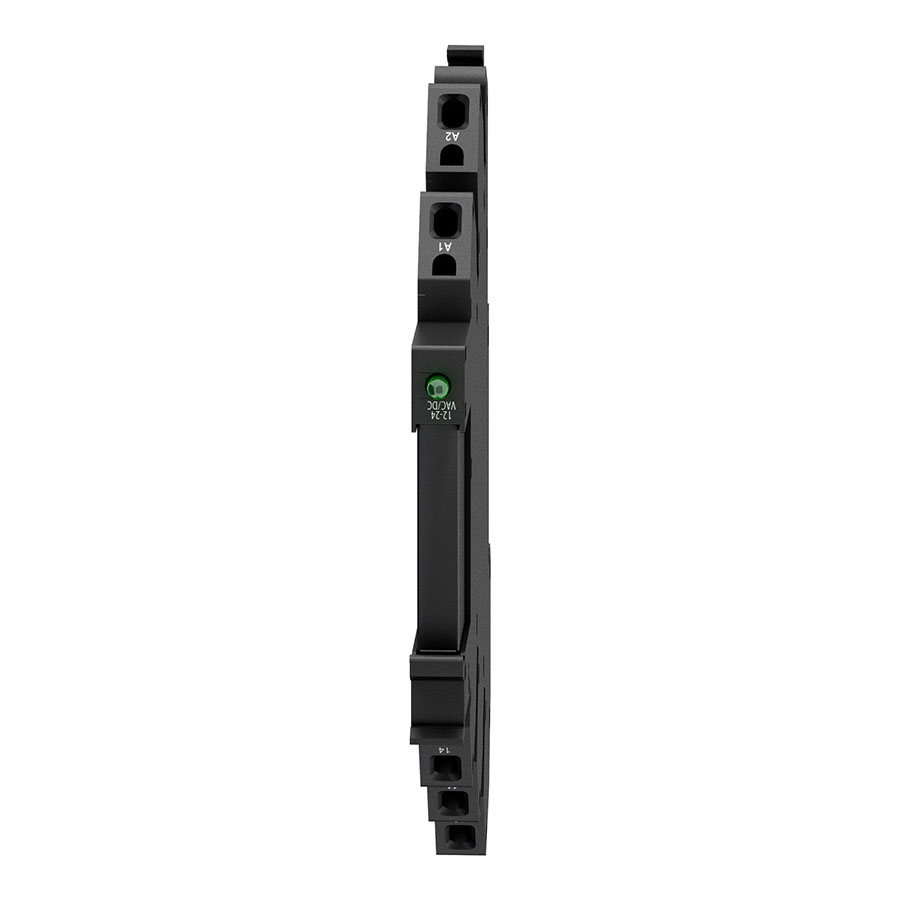

    Індикація стануВбудований світлодіод (LED) на розетці
    Ступінь захисту оболонкиIP20 (колодка в зборі)
    Категорія перенапруги / Ступінь забрудненняIII / 3
    Діапазон робочих температурвід -40°C до +70°C
    Вага нетто0,031 кг

    Додаткова інформація

    • Внутрішня архітектура напруги: Технічна особливість серії полягає в тому, що електронна плата цоколя стабілізує вхідні 24 В змінного або постійного струму, тому всередині комплекту встановлено стандартний низьковольтний змінний картридж реле з номіналом котушки 24 В DC (RSL1BB4BD). Це повністю заводське узгоджене рішення Schneider Electric.

    • Переваги пружинних клем: Пружинний затискач забезпечує постійне та рівномірне зусилля фіксації провідника, яке не слабшає з часом від вібрацій та температурних коливань. Жорсткий одножильний дріт або гнучкий провід із пресованим наконечником монтуються простим проштовхуванням (Push-in) без інструменту. До колодки можна підключати провідники перерізом від 1х0.20 до 1х1.5 мм².

    • Особливості обслуговування: Монтується на стандартну DIN-рейку 35 мм. Пластиковий тримач цоколя має спеціальний важіль-виштовхувач. Якщо реле з часом вичерпає свій електричний ресурс, його можна миттєво замінити новим картриджем, не від’єднуючи дроти від цоколя і не знімаючи його з рейки.

    • Сертифікація: Комплект сертифікований за міжнародними стандартами EN/IEC 61810-1, UL 508, CSA C22.2 No 14, має офіційні маркування CE, EAC, UL, CSA.
