Монтажна колодка (розетка) Schneider Electric Harmony RGZE08P з push-in затискачами

Опис

Schneider Electric RGZE08P — це сучасна високотехнологічна монтажна колодка (розетка) з безгвинтовими затискачами типу Push-in, призначена для встановлення, фіксації та комутації промислових інтерфейсних електромеханічних реле серії Harmony RGG. Ця колодка розроблена спеціально під цоколівку інтерфейсних реле на 2 перекидні контакти (2CO) з номінальним струмом до 8 А на канал.

Головна перевага модифікації Push-in (індекс P в артикулі) — це радикальне прискорення монтажу та підвищення надійності з’єднання. Замість традиційного закручування гвинтів, дріт просто вставляється у затискач, де автоматично фіксується пружинним механізмом. Корпус виготовлено з міцного негорючого термопласту, а клеми котушки та комутаційних груп мають роздільне (топологічне) розташування. Колодка призначена для швидкої фіксації на стандартну DIN-рейку 35 мм або монтажну панель.

Призначення

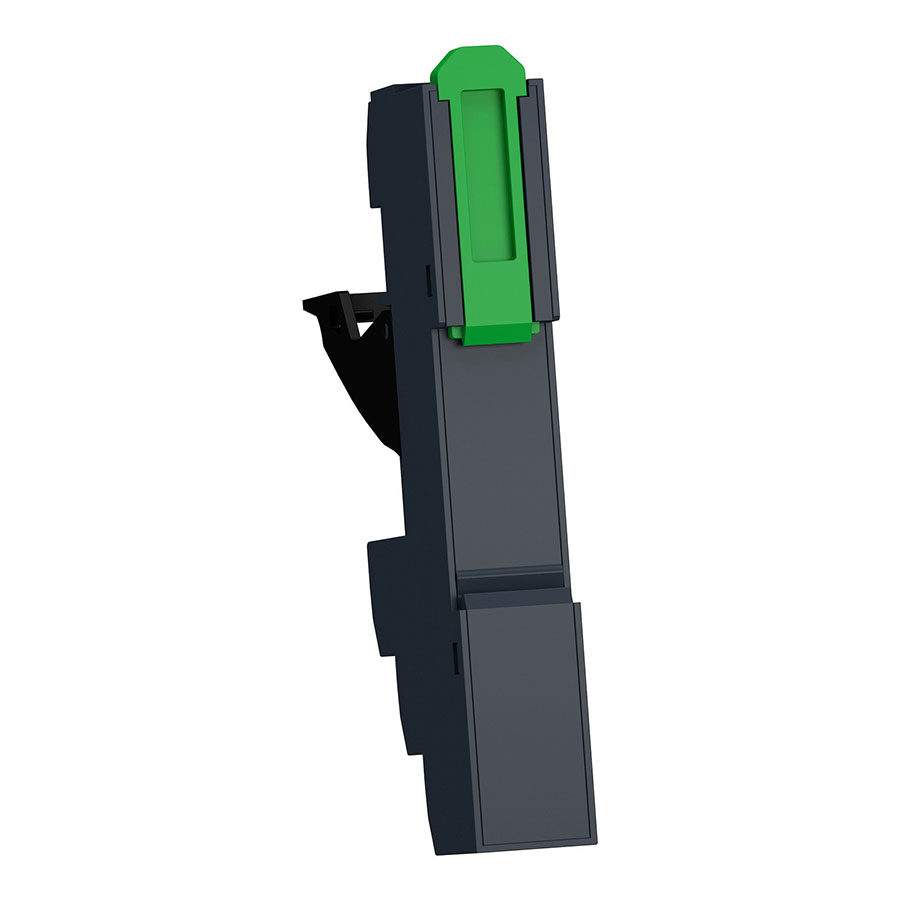

Безгвинтова розетка RGZE08P служить надійною інтерфейсною базою для побудови сучасних систем промислової автоматизації, щитів керування технологічними процесами та розподільних пристроїв. Вона забезпечує безпечну комутацію та розв’язку між колами керування (контролери, датчики) та виконавчими механізмами. Завдяки пружинній технології Push-in, ця колодка є ідеальним рішенням для об’єктів із підвищеним рівнем вібрації (транспорт, конвеєри, дизель-генераторні установки, промислові верстати), де звичайні гвинтові затискачі з часом можуть послабитися. Наявність інтегрованого пластикового фіксатора гарантує, що реле не випаде з гнізда під час тряски.

Технічні характеристики

Підключення та маркування клем

Електромонтаж виконується відповідно до чіткого цифрового та функціонального маркування (за міжнародним стандартом IEC), нанесеного на лицьову сторону корпусу біля кожного затискача. Лінії керування та силові контакти повністю рознесені за висотою колодки:

1. Кола керування котушкою (Нижня частина колодки):

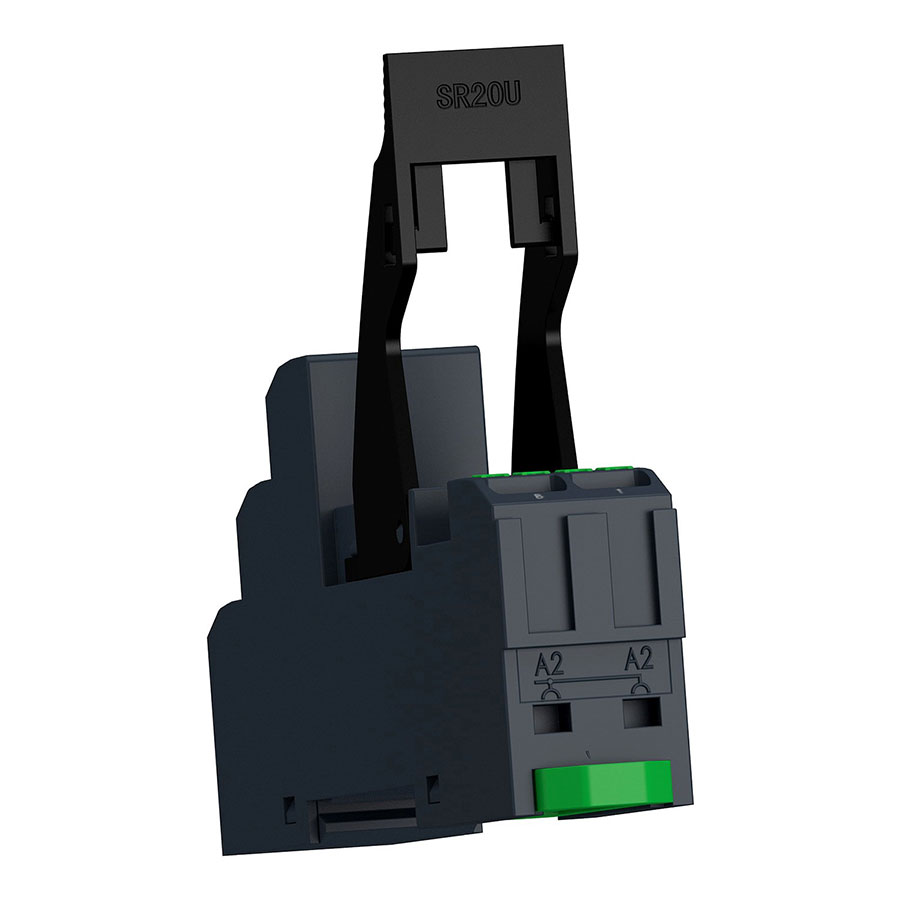

Клеми А1 та А2 — підключення живильного сигналу котушки реле. На відміну від гвинтових колодок, тут під кожний полюс передбачено по два Push-in гнізда (дубльовані контакти), що дозволяє надзвичайно зручно, швидко та без додаткових клемників шлейфувати живлення котушок від однієї розетки до іншої.

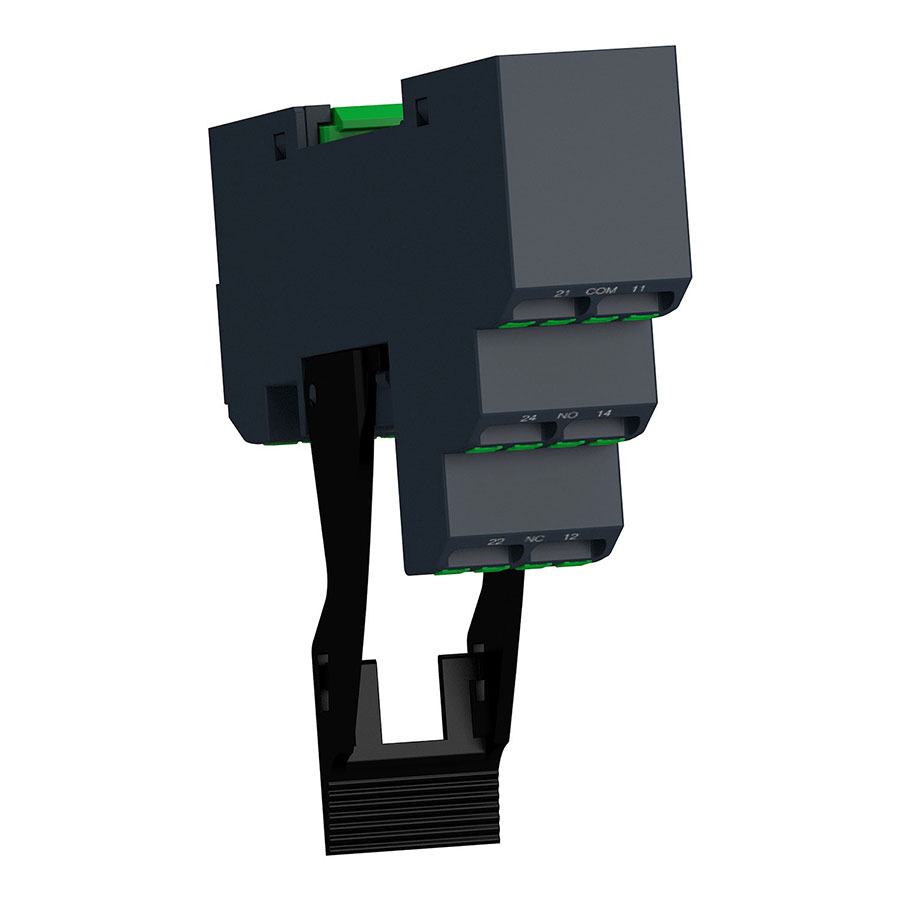

2. Комутаційні ланцюги (Верхня трирівнева частина колодки):

• Верхній ряд клем: 11, 21 (COM) — спільні рухомі контакти двох перекидних груп. Сюди заводиться основний живильний або опорний потенціал.

• Середній ряд клем: 14, 24 (NO) — нормально відкриті контакти. Замикаються зі спільними виводами при подачі напруги на котушку А1-А2.

• Нижній ряд клем: 12, 22 (NC) — нормально закриті контакти. Залишаються замкненими із спільними виводами, коли реле знеструмлене.

Додаткова інформація

• Переваги технології Push-in: Монтаж ланцюгів стає в рази швидшим. Жорсткий одножильний дріт або гнучкий провід, заздалегідь опресований наконечником НШВІ, просто вставляється в гніздо без використання інструменту. Щоб демонтувати провід або вставити м’який багатожильний провід без наконечника, достатньо натиснути на зелений пластиковий штовхач (затискну засувку) звичайною шліцевою викруткою.

• Надійність і обслуговування: Пружинний затискач Push-in здійснює постійний автоматичний тиск на жилу проводів протягом усього терміну служби. Це повністю виключає необхідність періодичної протяжки гвинтів у щитах (яку за регламентом потрібно робити мінімум раз на рік для звичайних гвинтових колодок), що суттєво знижує витрати на експлуатацію та обслуговування обладнання.

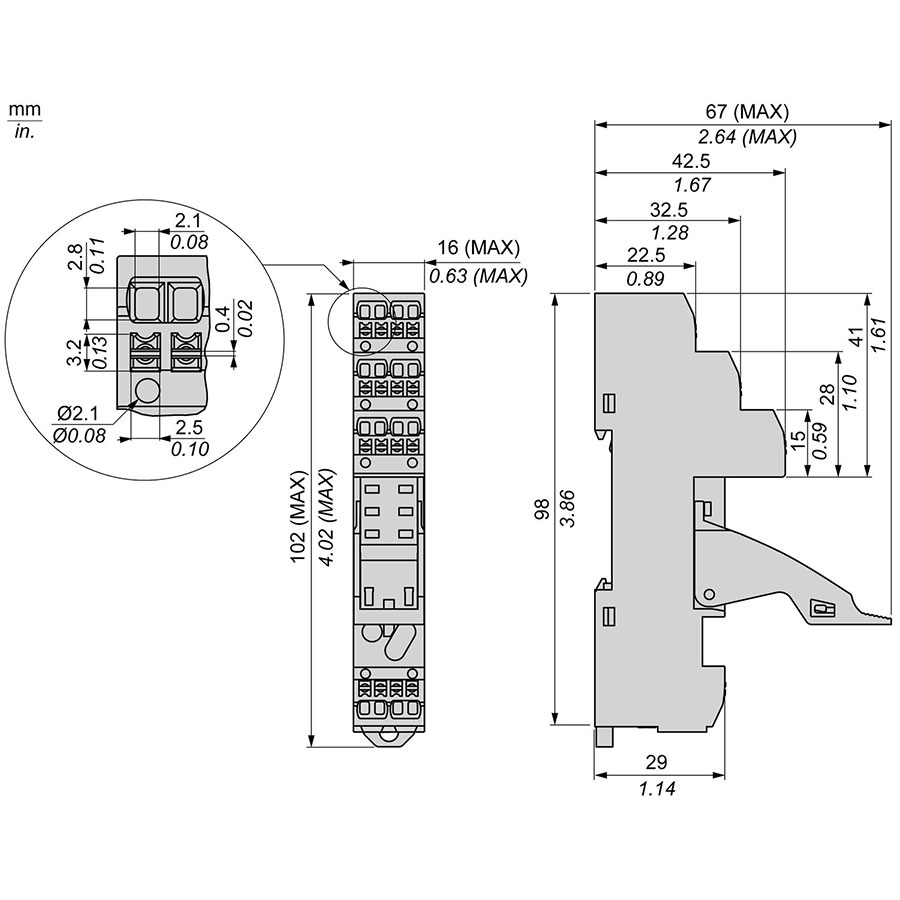

• Економічність простору: При ширині всього 16 мм розетка RGZE08P дозволяє будувати дуже щільні та компактні релейні збірки на DIN-рейці, вивільняючи додаткове місце під кабельні канали чи інше модульне обладнання в шафі автоматики.
