    Електромеханічне інтерфейсне реле Schneider Electric Harmony RSB2A080P7

    Опис

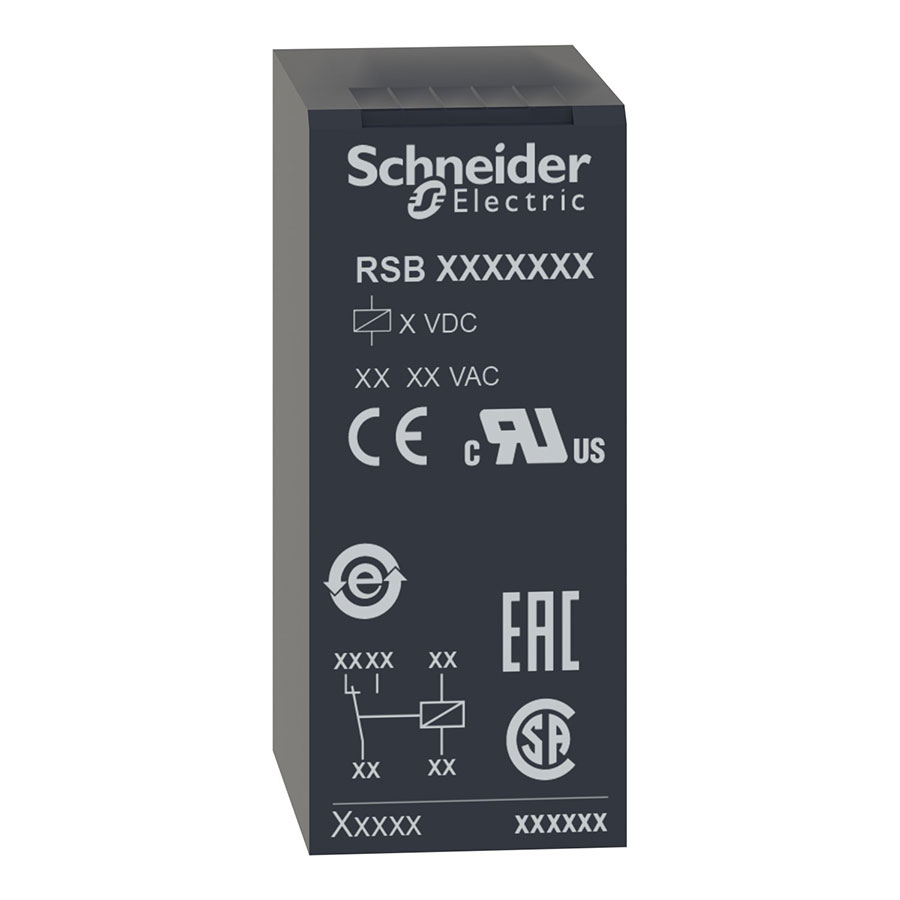

    Schneider Electric RSB2A080P7 — це ультракомпактне проміжне (інтерфейсне) електромагнітне реле типу “слот” (slot relay) завширшки всього 15,6 мм, яке належить до професійної серії Harmony Electromechanical Relays. Пристрій оснащений двома перекидними контактами (2CO). Модель виконана в непрозорому герметичному корпусі темно-сірого кольору, що забезпечує підвищений захист внутрішніх елементів від пилу та зовнішніх впливів. У даній модифікації відсутні світлодіодна індикація та кнопка ручного тестування. Це робить реле стійким до випадкових чи несанкціонованих втручань персоналу в роботу автоматики, а також суттєво підвищує надійність системи під час безперервної експлуатації.

    Призначення

    Реле призначене для вирішення завдань гальванічної розв’язки, узгодження рівнів напруги, захисту вихідних ланцюгів промислових контролерів (ПЛК), а також для посилення сигналів низьковольтних датчиків, таймерів та терморегуляторів. Воно комутує виконавчі пристрої невеликої потужності: сигнальні лампи, звукові оповіщувачі, котушки контакторів, електромагнітні клапани та невеликі сервоприводи. Завдяки своїм мініатюрним розмірам, модель RSB2A080P7 масово застосовується в компактних розподільних щитах, системах вентиляції та кондиціонування (HVAC), а також у серійному обладнанні та станках, де простір на DIN-рейці суворо обмежений.

    Технічні характеристики

    ПараметрЗначення
    ВиробникSchneider Electric
    Серія продуктуHarmony Electromechanical Relays (раніше Zelio)
    Артикул (код замовлення)RSB2A080P7
    Тип контактів2 перекидні контакти (2CO / DPDT)
    Номінальний струм контактів8 А при 250 В AC / 28 В DC
    Максимальна комутаційна напруга400 В змінного струму (AC) / 300 В постійного струму (DC)
    Максимальна потужність комутації2000 ВА (для змінного струму) / 224 Вт (для постійного струму)
    Мінімальна комутаційна здатність100 мВт при 10 мА, 5 В DC
    Керуюча напруга котушки230 В змінного струму (AC)
    Частота керуючого струму50 / 60 Гц
    Опір котушки31500 Ом (± 15%) при 20 °C
    Споживана потужність котушкиБлизько 0.75 ВА (при 50 Гц)
    Наявність LED-індикатораВідсутній
    Кнопка ручного тестуванняВідсутня
    Матеріал контактівСплав срібла та нікелю (AgNi)

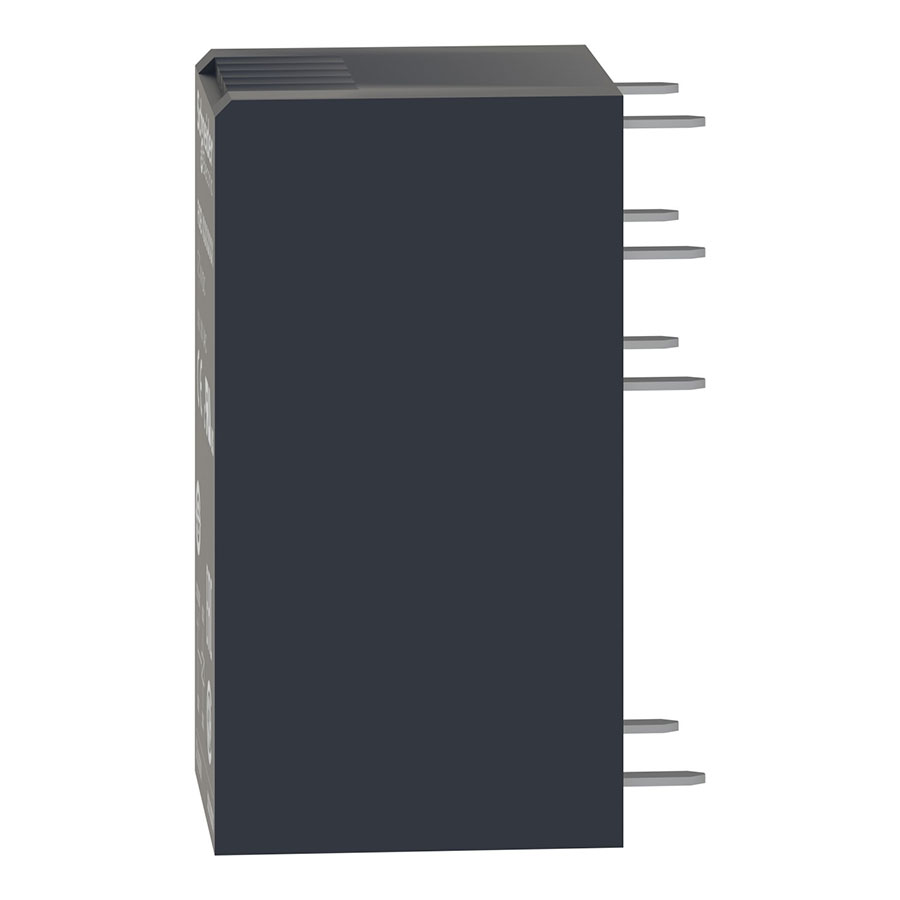

    Форма виводів (пінів)Тонкі штирьові (для монтажних розеток або друкованих плат PCB)
    Час спрацьовування / Час повернення12 мс / 10 мс
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість100 000 циклів (при повному резистивному навантаженні)
    Напруга ізоляції котушка-контакт5000 В AC
    Напруга ізоляції між полюсами2500 В AC
    Ступінь захисту оболонкиRT II (флюсозахищене / герметичне)
    Температура навколишнього середовищаВід -40 °C до +70 °C (при роботі котушки на AC)

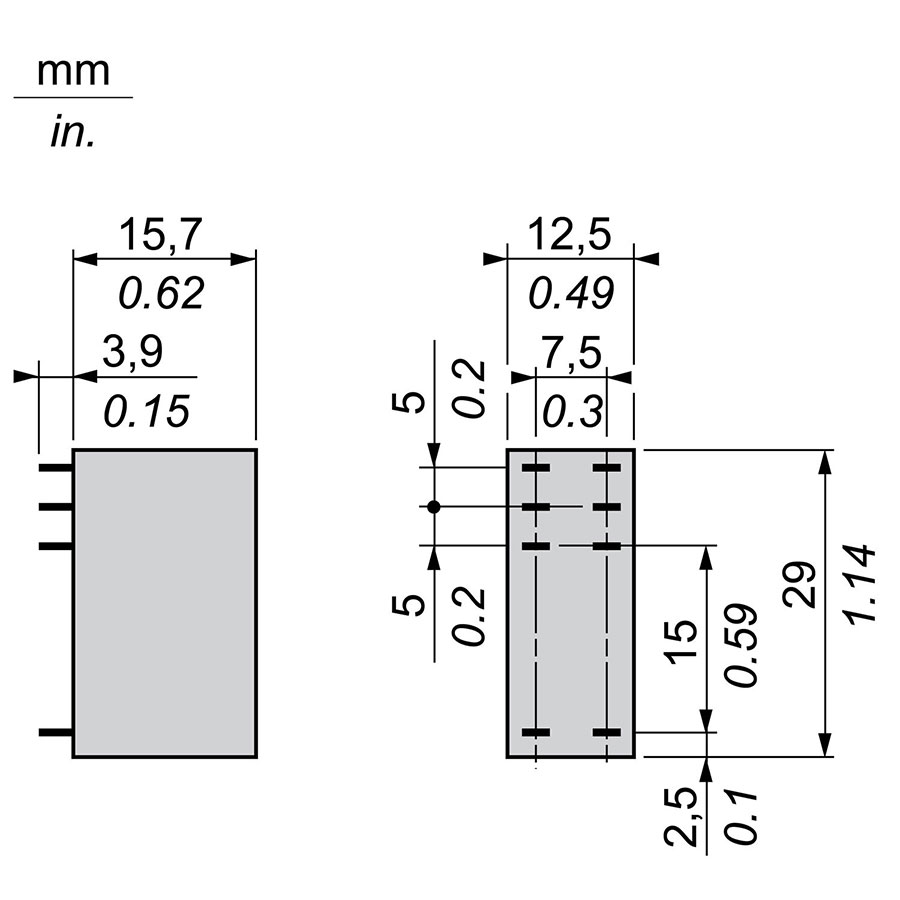

    Ширина корпусу реле15.6 мм
    Маса нетто0.014 кг

    Підключення

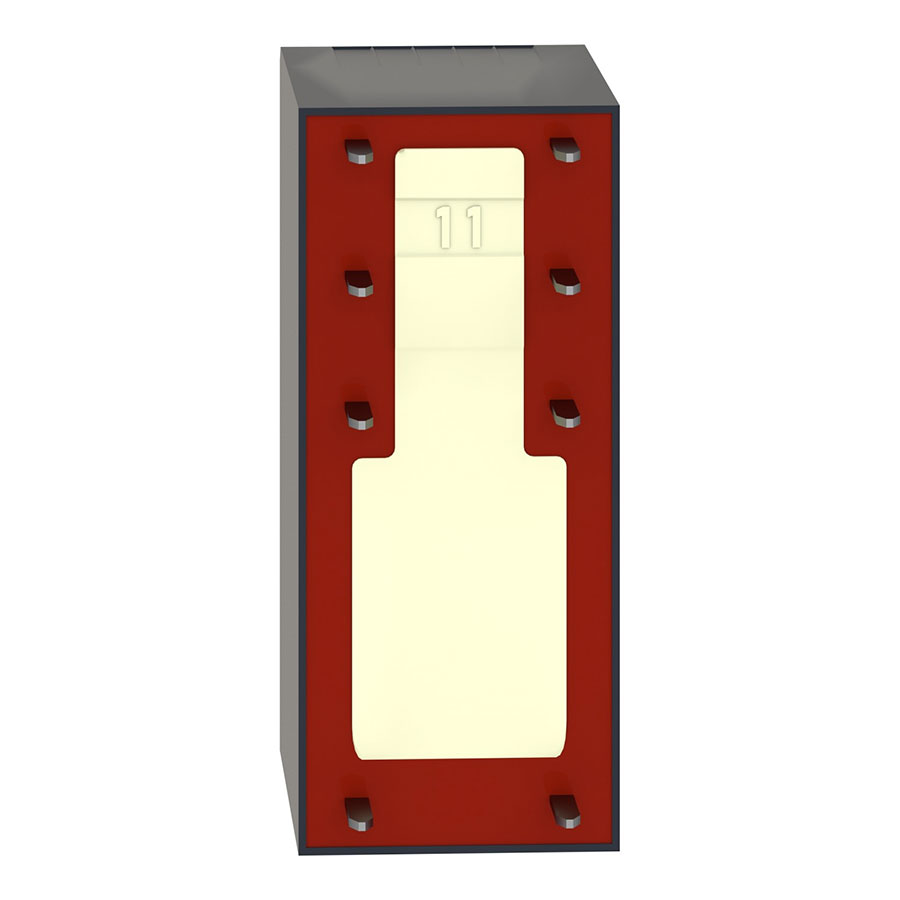

    При монтажі та підключенні реле RSB2A080P7 дотримуйтесь такої послідовності (схема розташування виводів також продубльована графічно на передній стінці самого реле):

    1. Реле встановлюється в спеціальну сумісну монтажну колодку (розетку), яка кріпиться на DIN-рейку 35 мм. Також конструкція пінів дозволяє впаювати реле безпосередньо в друковані плати (PCB) електронних пристроїв. Підключення гвинтами напряму до реле без колодки неможливе.

    2. Підключення котушки керування (~230 В): Фаза та нуль від джерела керуючого сигналу підключаються до відповідних клем колодки, які з’єднуються з виводами реле А1 та А2. Оскільки котушка працює на змінному струмі (AC), дотримання полярності “фаза-нуль” для спрацьовування реле значення не має.

    3. Підключення комутованих ланцюгів (навантаження):

    • Контакти 11 (перша група) та 21 (друга група) — це спільні (COM) рухомі контакти, куди подається живлення для навантаження.

    • Контакти 12 та 22 — нормально закриті (NC) контакти. Вони з’єднані зі спільними (11 та 21), поки реле знеструмлене. При подачі ~230 В на котушку ці ланцюги розмикаються.

    • Контакти 14 та 24 — нормально відкриті (NO) контакти. Вони замикаються зі спільними (11 та 21) лише тоді, коли на котушку А1-А2 подано напругу керування.

    Додаткова інформація

    • Сумісні розетки (колодки): Для монтажу реле на DIN-рейку використовуються фірмові колодки Schneider Electric серії RSZE. Найбільш популярні моделі: RSZE1S48M (гвинтова колодка з роздільним розташуванням клем) та RSZE1S35M (гвинтова колодка з логічним розташуванням клем).

    • Аксесуари для фіксації: Реле RSB є досить легким, тому для роботи в умовах вібрацій (наприклад, у шафах керування станками чи вентиляторами) обов’язково рекомендується використовувати пластиковий кліпс-фіксатор серії RSZR215, який надійно утримує реле в колодці та допомагає швидко витягти його за потреби заміни.

    • Модулі захисту: У колодки серії RSZE можна додатково встановлювати захисні модулі RSZM (наприклад, варисторні модулі або RC-ланцюги для гасіння перенапруг на котушці змінного струму).
