    Тонке електромеханічне інтерфейсне реле в зборі Harmony 6A 1CO ~/=24В Schneider Electric RSL1PVBU

    Опис

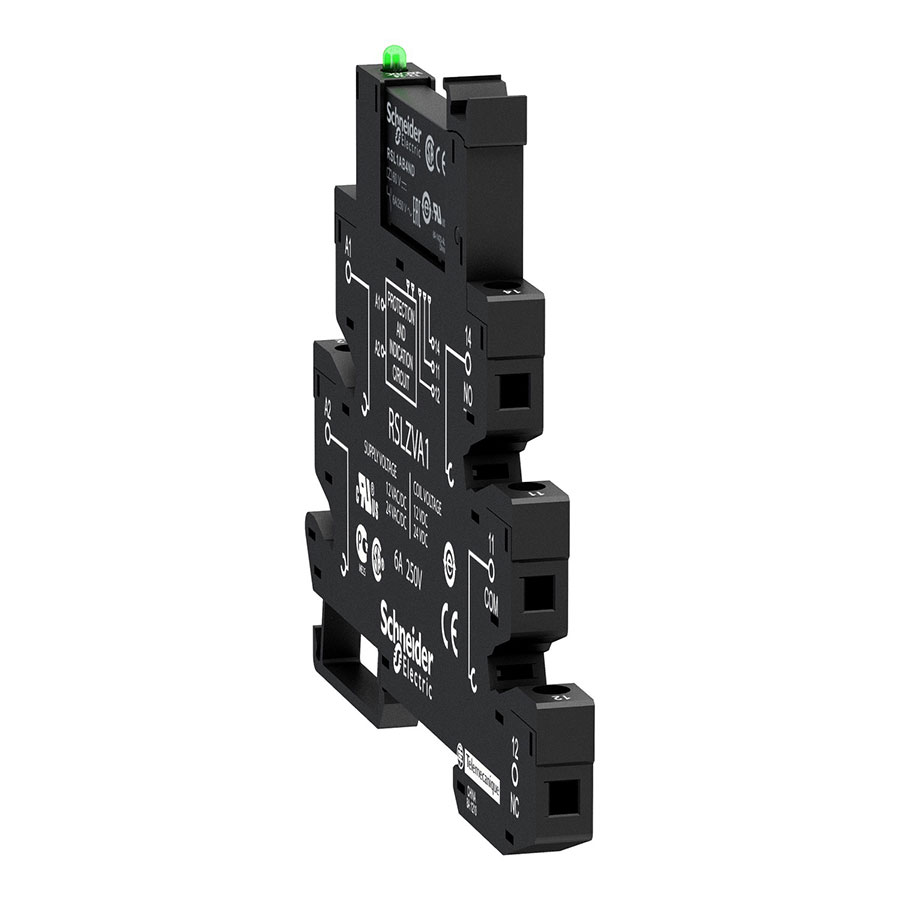

    Schneider Electric RSL1PVBU — це готовий до монтажу та підключення комплект ультракомпактного (інтерфейсного) електромеханічного реле серії Harmony. Цей виріб постачається як єдине ціле (Complete product) і включає два основні елементи: тонке знімне реле (картридж) серії RSL та монтажну гвинтову розетку (цоколь) робочою шириною всього 6 мм.

    Головна особливість цієї модифікації — універсальне за типом струму виконання цоколя. До нього можна підключати керуючу напругу 24 В як змінного (AC), так і постійного (DC) струму. У корпус цоколя вже інтегровано електронну схему захисту та світлодіодний індикатор (LED) для наочного контролю наявності живлення. Завдяки мінімальним габаритам, комплект є ідеальним рішенням для щитів з високою щільністю монтажу, де потрібно максимально заощадити корисний простір на DIN-рейці.

    Призначення

    Пристрій призначений для гальванічної розв’язки, комутації, узгодження сигналів та посилення потужності між низьковольтними лініями керування (~/=24 В) та виконавчими механізмами середньої потужності (струмом до 6 А) в системах промислової автоматизації, вентиляції, опалення, кондиціонування та релейного захисту.

    Технічні характеристики

    ПараметрЗначення
    Артикул (код виробника)RSL1PVBU
    Серія продуктуHarmony Electromechanical Relays (серія RSL)
    Тип виробуПопередньо змонтоване вставне реле з розеткою (комплект)

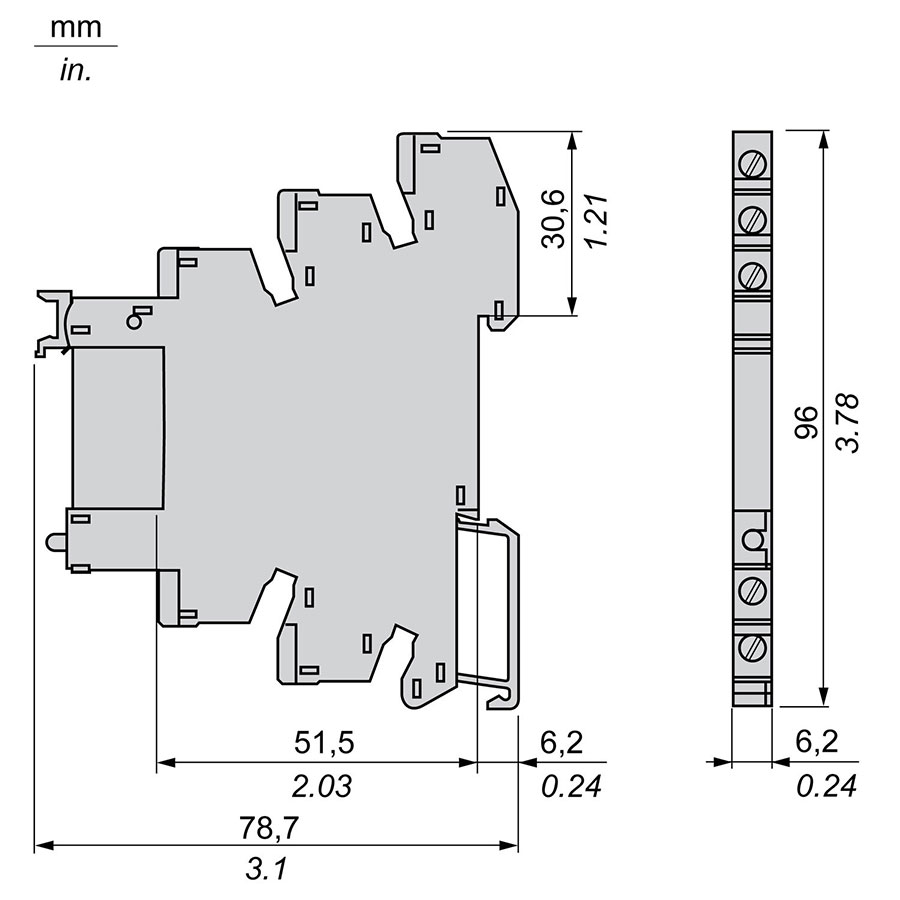

    Монтажна ширина на DIN-рейці6 мм
    Кількість та тип контактів1 переключаючий контакт (1CO / SPDT)
    Матеріал контактівСрібний сплав (AgNi)
    Номінальна напруга керування (котушки цоколя)24 В змінного / постійного струму (AC/DC)
    Діапазон напруги керуваннявід 19.2 В до 28.8 В AC/DC
    Номінальний струм навантаження6 А при 250 В AC / 30 В DC (згідно з IEC)
    Максимальна комутаційна напруга400 В AC / 300 В DC
    Максимальна комутаційна здатність1500 ВА (змінний струм) / 180 Вт (постійний струм)
    Мінімальна комутаційна здатність100 мВт при 10 мА, 5 В
    Опір контактів100 мОм
    Час спрацьовування / скидання12 мс / 10 мс
    Механічна зносостійкість10 000 000 циклів
    Електрична зносостійкість60 000 циклів (для AC-1) / 30 000 циклів (для DC-1)
    Тип клем розетки (цоколя)Гвинтові затискачі

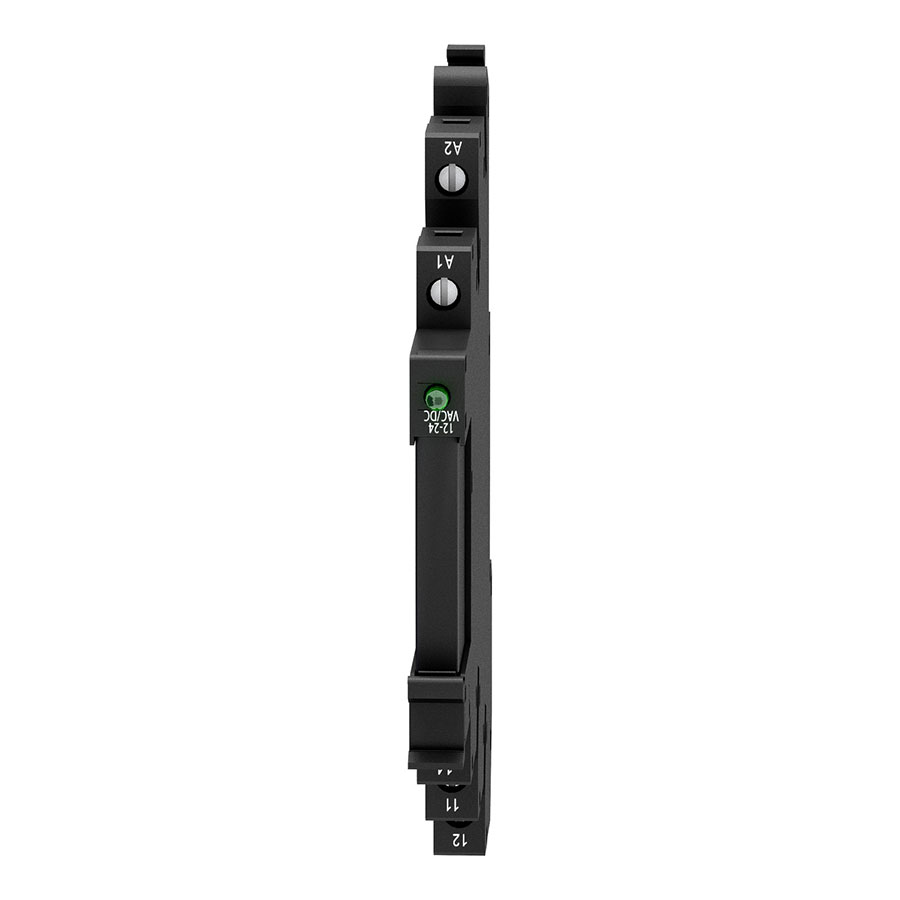

    Індикація стануВбудований світлодіод (LED) на розетці
    Ступінь захисту оболонкиIP20 (колодка в зборі)
    Категорія перенапруги / Ступінь забрудненняIII / 3
    Діапазон робочих температурвід -40°C до +70°C
    Вага нетто0,029 кг

    Додаткова інформація

    • Внутрішня архітектура напруги: Зверніть увагу на технічний нюанс серії: хоча на вхід цоколя подається напруга 24 В AC/DC, сам електронний цоколь стабілізує її, тому всередині встановлено стандартний низьковольтний змінний картридж реле з номіналом котушки 24 В DC (RSL1BB4BD). Це повністю заводське узгоджене рішення Schneider Electric.

    • Тип підключення: Гвинтові клеми. Колодка розрахована на підключення жорсткого одножильного дроту без наконечника перерізом від 1х0.5 до 1х2.5 мм² та гнучкого багатожильного кабелю з наконечником від 1х0.20 до 1х2.5 мм².

    • Особливості обслуговування: Швидкий монтаж на стандартну DIN-рейку 35 мм. Пластиковий фіксатор цоколя має спеціальний важіль-виштовхувач. Якщо реле з часом відпрацює свій ресурс, його можна миттєво витягти за допомогою важеля та замінити новим картриджем, не відключаючи дроти від цоколя і не знімаючи його з рейки.

    • Сертифікація: Комплект сертифікований за міжнародними стандартами EN/IEC 61810-1, UL 508, CSA C22.2 No 14 та має офіційні маркування CE, EAC, UL, CSA.
