Мініатюрне проміжне реле Schneider Electric Harmony RXM4AB1BD

Опис

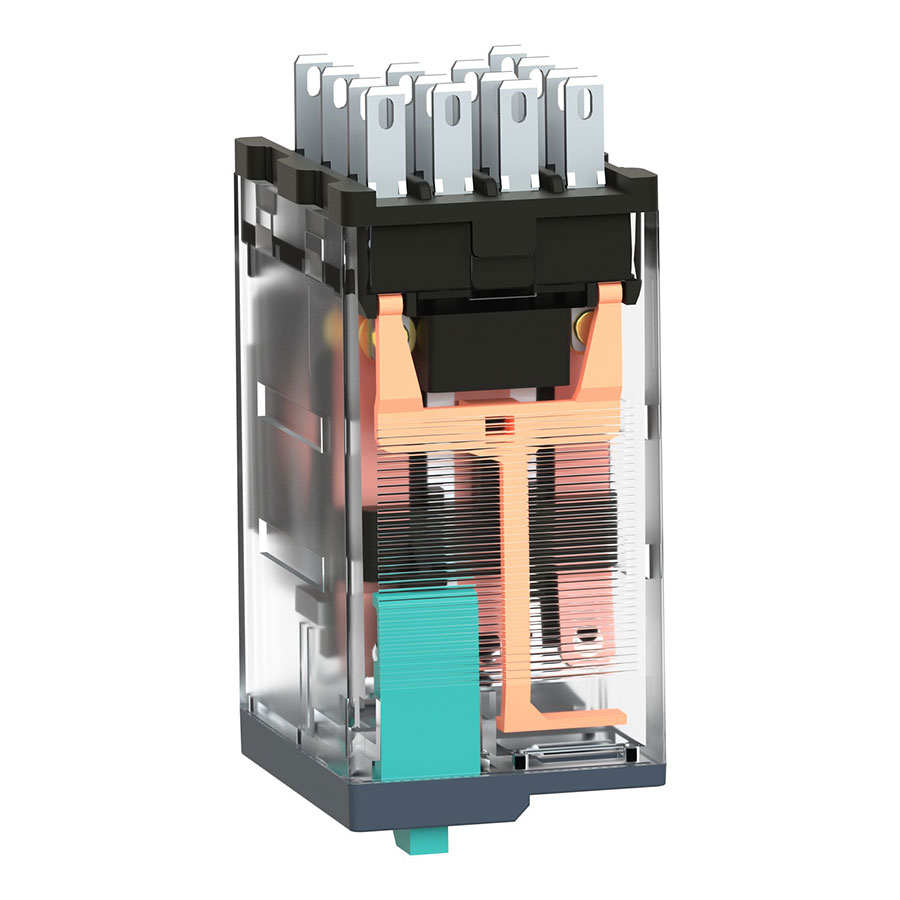

Електромеханічне проміжне реле Schneider Electric RXM4AB1BD є окремим вставним компонентом професійної промислової серії Harmony (раніше відомої як Zelio Relay). Пристрій оснащений чотирма перекидними контактами (4CO) при дуже компактних габаритах корпуса, що дозволяє одночасно перемикати до чотирьох незалежних електричних ліній автоматики. Котушка керування реле розрахована на роботу в безпечних низьковольтних колах постійного струму з номінальною напругою =24 В DC.

Головна конструктивна особливість модифікації з кодом базової серії RXM4AB1… — це повна відсутність вбудованого світлодіодного індикатора (LED). Для локального моніторингу, діагностики та обслуговування щитового обладнання пристрій оснащений механічним прапорцем-покажчиком стану контактних груп та зеленою тест-кнопкою з функцією блокування. Зелений колір кнопки у Schneider Electric традиційно служить чітким візуальним маркером того, що котушка керування працює на постійному струмі (DC).

Зверніть увагу: Цей артикул постачається як окреме вставне реле. Монтажна колодка (розетка) та пластиковий чи металевий фіксатор до комплекту постачання не входять і за потреби замовляються окремо.

Призначення

• Розмноження та передача сигналів автоматики: Одночасне перемикання або комутація чотирьох незалежних слабкострумових чи сигнальних ланцюгів за допомогою лише однієї команди від контролера (ПЛК), датчика чи кнопки.

• Гальванічна розв’язка кіл: Надійне розділення внутрішніх електронних кіл керування (наприклад, транзисторних або релейних виходів ПЛК) від зовнішніх виконавчих пристроїв чи ланцюгів із вищим струмовим навантаженням.

• Оптимізація енергоспоживання (без LED): Модель без світлодіода є оптимальним вибором для великих, багатомодульних шаф автоматизації, оскільки дозволяє мінімізувати сумарне власне споживання енергії щитом та знизити загальне теплове навантаження на обмежений простір шафи.

Технічні характеристики

Підключення

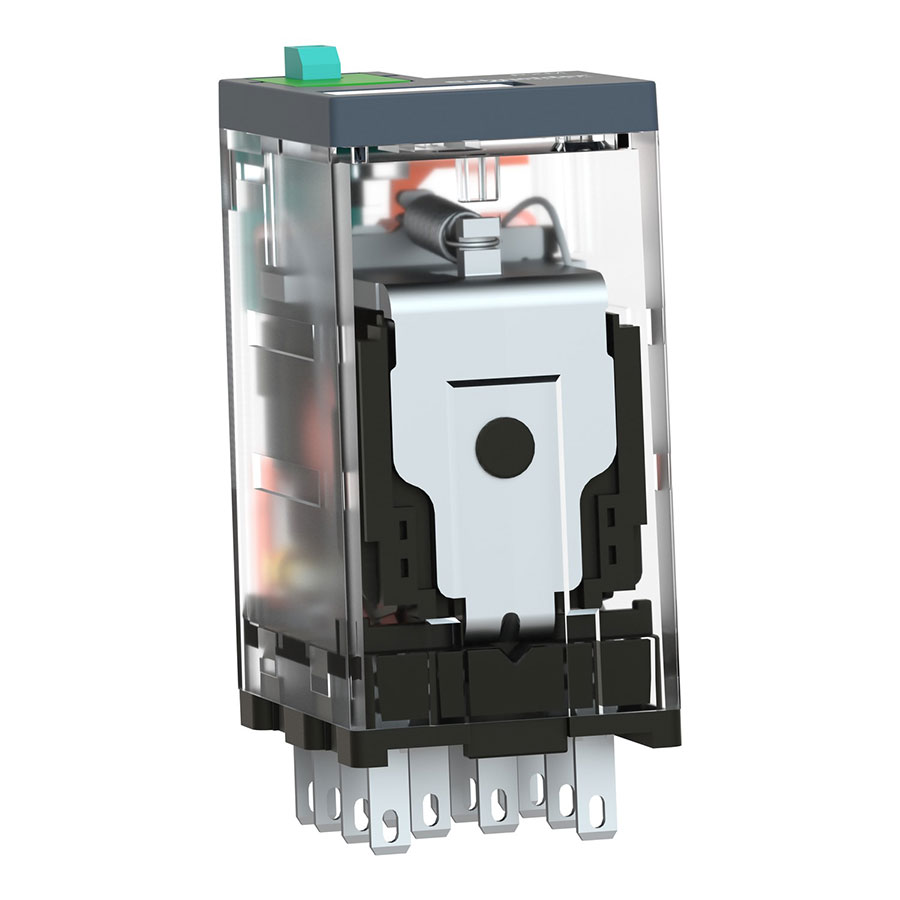

1. Монтаж в розетку: Реле встановлюється у сумісну 14-контактну колодку (розетку) під DIN-рейку 35 мм. Пласкі штирі реле мають щільно, без перекосів та до упору увійти в пази колодки. Для стабільної роботи в умовах постійних промислових вібрацій рекомендується додатково закріпити реле зверху пластиковою або металевою скобою-фіксатором.

2. Підключення котушки керування (=24 В DC): Керуюча напруга підводиться до гвинтових клем розетки, що відповідають виводам котушки — A1 (або 13) та A2 (або 14). Оскільки котушка працює на постійному струмі, обов’язково дотримуйтеся полярності підключення: плюс (+) підключається до клеми A1/13, мінус (-) — до клеми A2/14.

3. Комутація сигнальних груп: Провідники від чотирьох незалежних навантажень підключаються до відповідних клем розетки. Маркування груп контактів виконано за загальноприйнятими стандартами IEC:

• • Спільні контакти (Common): 11, 21, 31, 41.
  • Нормально закриті (NC): 12, 22, 32, 42.
  • Нормально відкриті (NO): 14, 24, 34, 44.

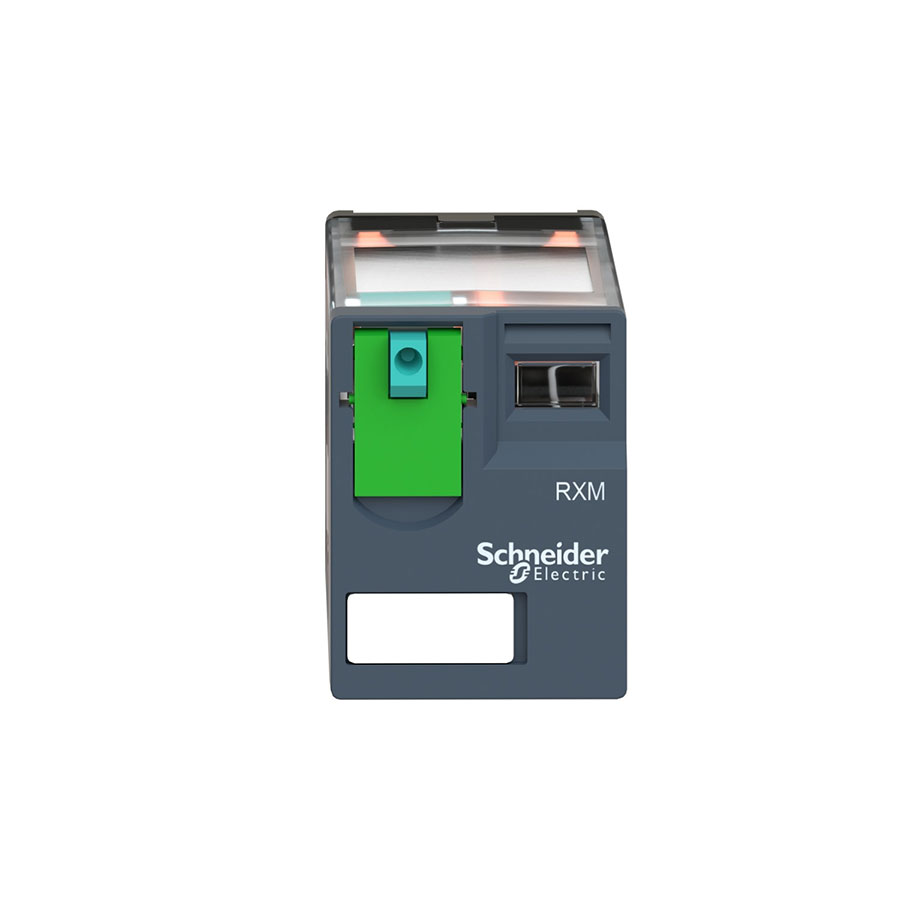

4. Тестування лінії: Зелена кнопка на передній панелі дозволяє примусово замкнути NO-контакти вручну. Якщо підняти маленький пластиковий прапорець-фіксатор на кнопці вгору, контакти залишаться заблокованими в робочому стані — це зручно для тривалого налагодження ліній без подачі живлення на котушку.

Додаткова інформація

• Сумісні аксесуари (замовляються окремо): Для повноцінного монтажу на DIN-рейку до цього реле необхідно придбати 14-контактну розетку. Ідеально підходять фірмові колодки серії RXZE2M114 (з роздільним/ярусним розташуванням гвинтів) або RXZE2S114M (із компактним суміщеним однорядним розташуванням клем).

• Зелене маркування кнопки (DC): Допомагає обслуговуючому персоналу щитової з першого погляду визначити тип керуючої напруги. Зелена тест-кнопка однозначно вказує на постійний струм (DC), запобігаючи випадковим помилкам під час обслуговування чи заміни елементів.

• Висока ремонтопридатність системи: Цей артикул є оригінальною запасною частиною для відповідних готових заводських збірок Schneider Electric типу RXM4AB1BDPVM (комплект із однорядною колодкою). Якщо з часом контакти реле вичерпають свій електричний ресурс, вам достатньо просто замінити саме вставне реле, не від’єднуючи підведені до розетки дроти. За потреби на ту саму колодку можна встановити й модифікацію з LED-індикатором (артикул RXM4AB2BD).

Гаряча заміна, ремонт та модернізація інтерфейсних вузлів розмноження сигналів у шафах керування верстатами з ЧПУ, конвеєрними лініями та роботизованими промисловими комплексами.

На великому автомобілебудівному або деревообробному заводі працює автоматизована конвеєрна лінія. Головний контролер (ПЛК) керує всіма процесами через безпечні транзисторні виходи напругою =24 В. При надходженні сигналу від оптичного датчика позиціонування деталі, транзисторний вихід ПЛК активує проміжне реле, яке має синхронно скоординувати чотири дії: подати живлення на магнітний пускач пневмоциліндра преса, увімкнути локальне світлодіодне підсвічування зони обробки, надіслати логічний статус “Деталь на позиції” на сусідній пакувальний верстат та активувати лічильник готової продукції.

Під час цілодобової інтенсивної експлуатації конвеєра один із контактів старого проміжного реле підгорів через високу частоту спрацьовувань, і сигнал на пакувальний верстат перестав проходити, що спричинило зупинку всієї лінії. Оскільки розетка-колодка на DIN-рейці повністю справна, а всі дроти надійно затиснуті, для екстреного відновлення роботи верстата інженер використовує окреме вставне реле Schneider Electric RXM4AB1BD.

Опис проблеми

Високоінтенсивні промислові лінії висувають до низьковольтних реле жорсткі вимоги:

• Електромагнітні наведення та паразитні струми: У довгих кабельних трасах індустріальних цехів поруч із силовими кабелями двигунів виникають потужні наведені ЕРС. Якщо проміжне реле має вбудовану світлодіодну плату індикації (LED), ці мікроструми змушують світлодіод постійно світитися або деградувати, створюючи додатковий витік струму в колі, що може призвести до зависання транзисторного виходу ПЛК.

• Збитки від простою при складному демонтажі: Коли реле зварюється або зношується від мільйонів спрацювань, повна заміна комплекту разом із колодкою вимагає від’єднання 14 дротів. Це забирає багато часу у чергового майстра, збільшуючи час простою лінії, де кожна хвилина приносить підприємству фінансові збитки.

Рішення з використанням RXM4AB1BD

Окреме змінне реле RXM4AB1BD серії Harmony є оптимальним інженерним рішенням для таких умов:

• Абсолютна апаратна живучість “Без LED”: Модифікація RXM4AB1… позбавлена будь-яких електронних плат індикації. Чиста електромеханіка Harmony несприйнятлива до наведених завад, блукаючих струмів чи мікросплесків напруги в лініях =24 В, що гарантує бездоганну логіку роботи та захист виходів контролера.

• Екстрена заміна за лічені секунди: Формат постачання у вигляді окремого вставного реле дозволяє виконати “гарячу заміну” миттєво. Майстру достатньо відкласти пластиковий фіксатор колодки, витягнути зношений пристрій і вставити новий RXM4AB1BD. Жоден провід від гвинтових клем розетки при цьому не від’єднується.

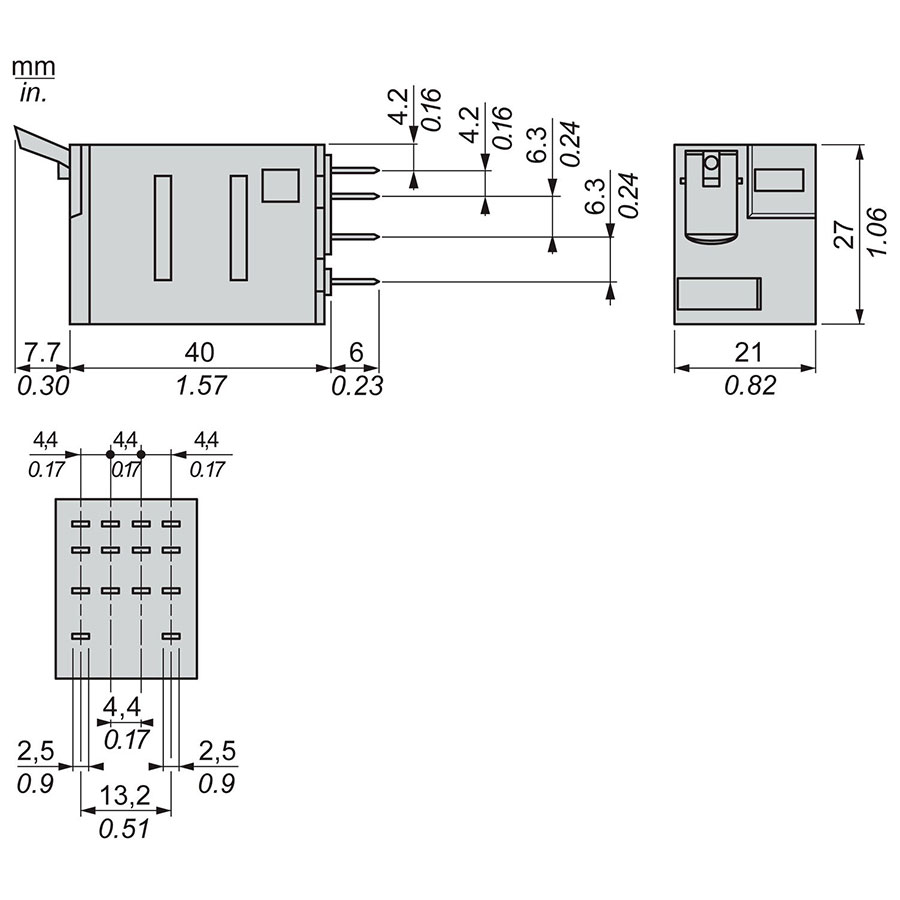

• Синхронне керування 4 каналами: Пристрій шириною всього 27 мм успішно розмножує один імпульс ПЛК на 4 ізольовані лінії, дозволяючи одночасно комутувати і слабкострумові цифрові сигнали для пакувальника, і силове живлення пускача преса струмом до 6 А на канал.

Практичні кроки

Крок 1: Підключення пристрою в щиті

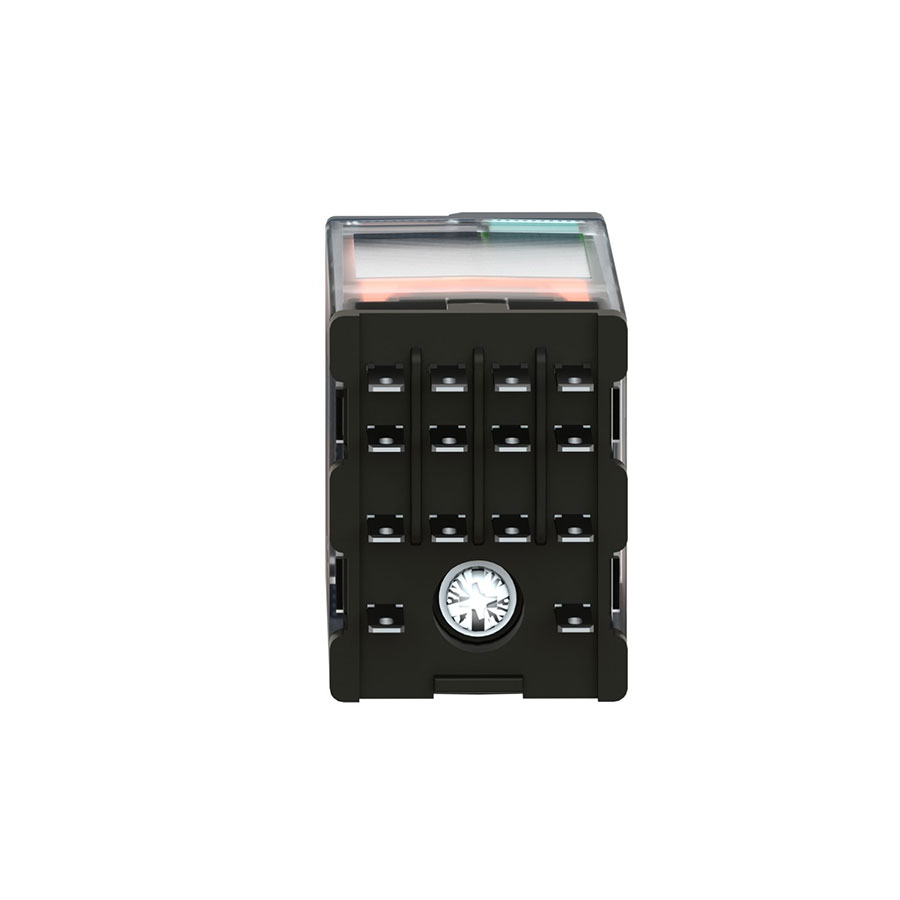

Реле має 14 плоских шпилькових контактів Faston і встановлюється в наявну розетку на DIN-рейці (наприклад, RXZE2M114 зі змішаним розташуванням клем або RXZE2S114S із роздільним розташуванням). Підключення виконується відповідно до полярності DC:

1. Підключення керівного ланцюга котушки (=24 В):

• • Позитивний провід від транзисторного виходу ПЛК (+24 VDC) підключається до клеми колодки, яка з’єднується з ніжкою А1 (13) реле.
  • Негативний провід живлення (-24 VDC / GND) підводиться до клеми, що відповідає ніжці А2 (14).

2. Підключення вхідних ліній (Спільні контакти):

• • Керівні робочі потенціали підключаються до чотирьох спільних клем: 11 (9), 21 (10), 31 (11) та 41 (12).

3. Підключення виконавчих вузлів лінії:

Нормально відкриті контакти ( NO ): Клеми 14 (5), 24 (6), 34 (7), 44 (8) — замикаються при активації реле (наприклад, лінія 14 вмикає пускач преса, 24 — підсвічування зони, 34 — сигнал пакувальному верстату).

Нормально закриті контакти ( NC ): Клеми 12 (1), 22 (2), 32 (3), 42 (4) — розмикаються при спрацюванні якоря.

Крок 2: Логіка роботи або Налаштування меж

Пристрій реалізує класичну апаратну логіку Plug and Play. На його корпусі не передбачено жодних мікроперемикачів чи аналогових регуляторів часових уставок.

• Робочий номінал обмотки: Розрахований суворо на підключення до ліній постійного струму з напругою =24 В.

• Фізичні пороги спрацювання якоря: Магнітна система Harmony чітко замикає контакти при досягненні напруги керування =19.2 В DC (80% від номіналу). Гарантоване розмикання контактів і повернення у вихідний стан під дією внутрішньої пружини відбувається, коли напруга в колі котушки падає нижче =2.4 В DC (10% від номіналу). Швидкість комутації становить менше 20 мс.

Крок 3: Алгоритм роботи в реальних умовах

• Черговий режим (Очікування деталі): Конвеєр рухається, оптичний датчик відкритий, вихід ПЛК знеструмлений. Напруга на котушку А1–А2 не надходить. Лицьова панель реле повністю темна (див. фото. Контакти перебувають у стані спокою: лінії NO розімкнені (прес піднятий, пакувальник чекає).

• Режим активації (Пресування та Облік): Деталь перекриває датчик, ПЛК подає сигнал =24 В на котушку А1–А2:

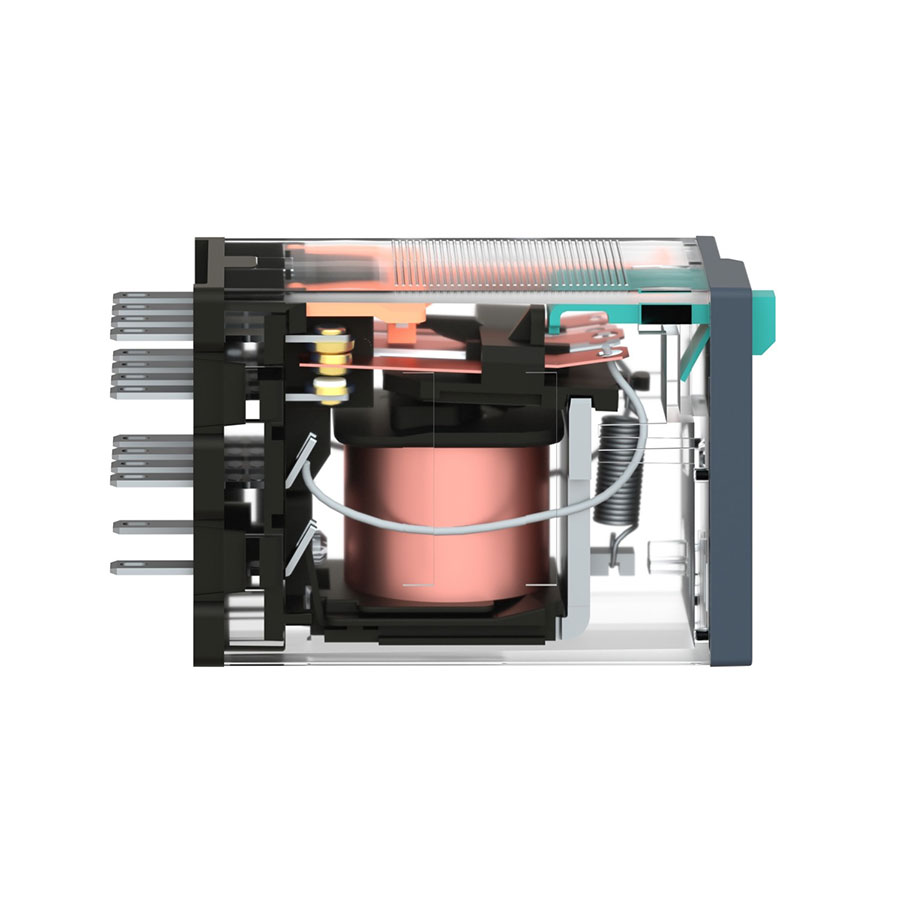

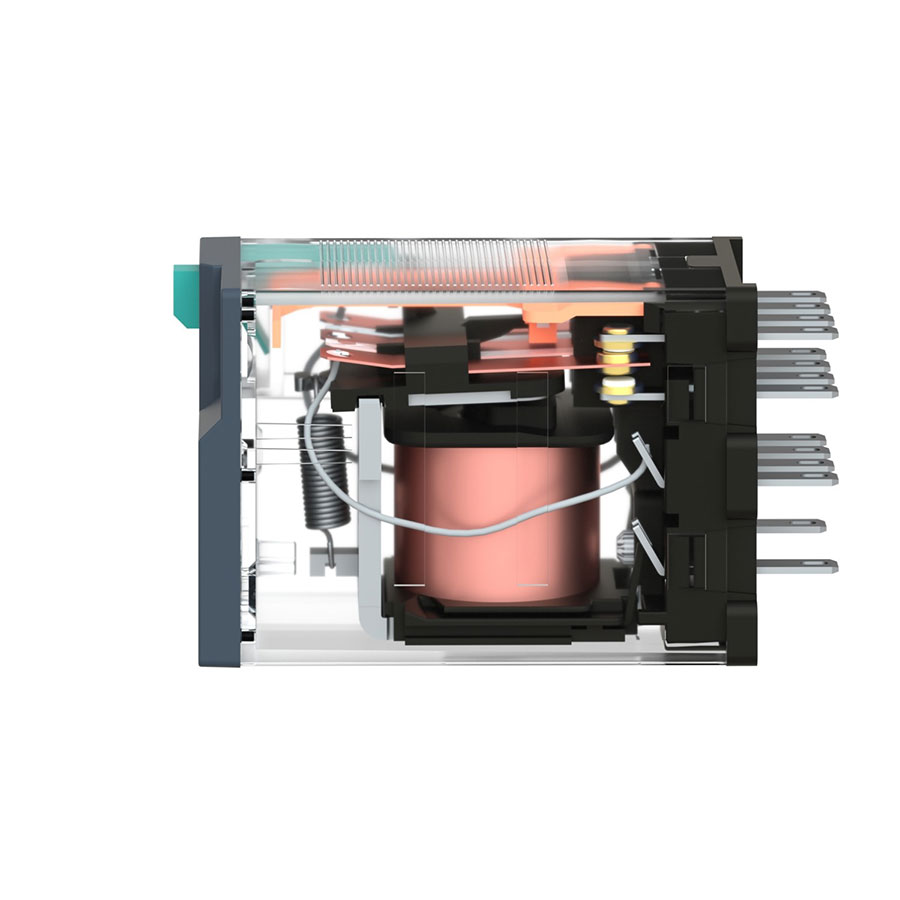

1. Постійний струм проходить через обмотку, створюючи щільне магнітне поле в осерді.

2. Внутрішній якір миттєво притягується до магнітної системи.

3. Усі 4 групи контактів за 20 мс синхронно перекидаються: лінії NC розмикаються, а лінії NO (14, 24, 34, 44) щільно замикаються. Струм миттєво йде на пускач преса (відбувається обробка), спалахує підсвічування верстата, а пакувальний вузол та лічильник отримують команду про успішне виконання операції.

• Режим скидання ланцюга: Після завершення циклу обробки ПЛК розмикає свій транзисторний ключ і знімає напругу з котушки. Магнітне поле зникає, зворотна пружина миттєво повертає контакти у вихідний стан, розмикаючи кола NO і готуючи реле до наступної деталі на конвеєрі.

⠀
Результат

Використання окремого вставного реле Schneider Electric RXM4AB1BD забезпечує:

• Максимальну апаратну надійність: Відсутність внутрішніх напівпровідникових елементів індикації (LED) повністю захищає пристрій від пробою через наведені завади та паразитні струми в лініях =24 В, гарантуючи тривалу роботу чистої механіки.

• Мінімальний час ремонту конвеєра (ЗІП): Формат окремого змінного апарата дозволяє тримати на складі недорогий ЗІП і здійснювати гарячу заміну реле в наявній розетці за кілька секунд без від’єднання жодного дроту.

• Безпеку та швидку візуальну діагностику: Яскраво-зелений колір кнопки тестування відразу вказує персоналу на низьковольтний ланцюг постійного струму (DC) та дозволяє вручну протестувати роботу верстата з механічним ресурсом до 10 000 000 циклів.
