Промислове універсальне реле контролю мінімальної та максимальної напруги Schneider Electric серії Harmony (Zelio), артикул RM35UA13MW

Призначення

Реле RM35UA13MW призначене для безперервного моніторингу та контролю рівнів постійного (DC) або змінного (AC) струму/напруги в електричних колах. Воно захищає автоматику, акумуляторні батареї, промислове обладнання та системи відновлювальної енергетики від небезпечного підвищення (максимуму) або зниження (мінімуму) напруги. При виході контрольованого параметра за встановлені межі, реле перемикає вихідні контакти для розриву кола керування або подачі сигналу аварії.

Опис

RM35UA13MW — це високоточний електронний пристрій модульного виконання з унікальною особливістю — універсальним живленням та широким вибором вимірювальних діапазонів. На відміну від стандартних реле, ця модель може живитися від одного джерела, а вимірювати та контролювати напругу зовсім в іншому колі (наприклад, живитися від мережі 220 В і контролювати DC-лінію акумуляторів чи сонячного масиву).

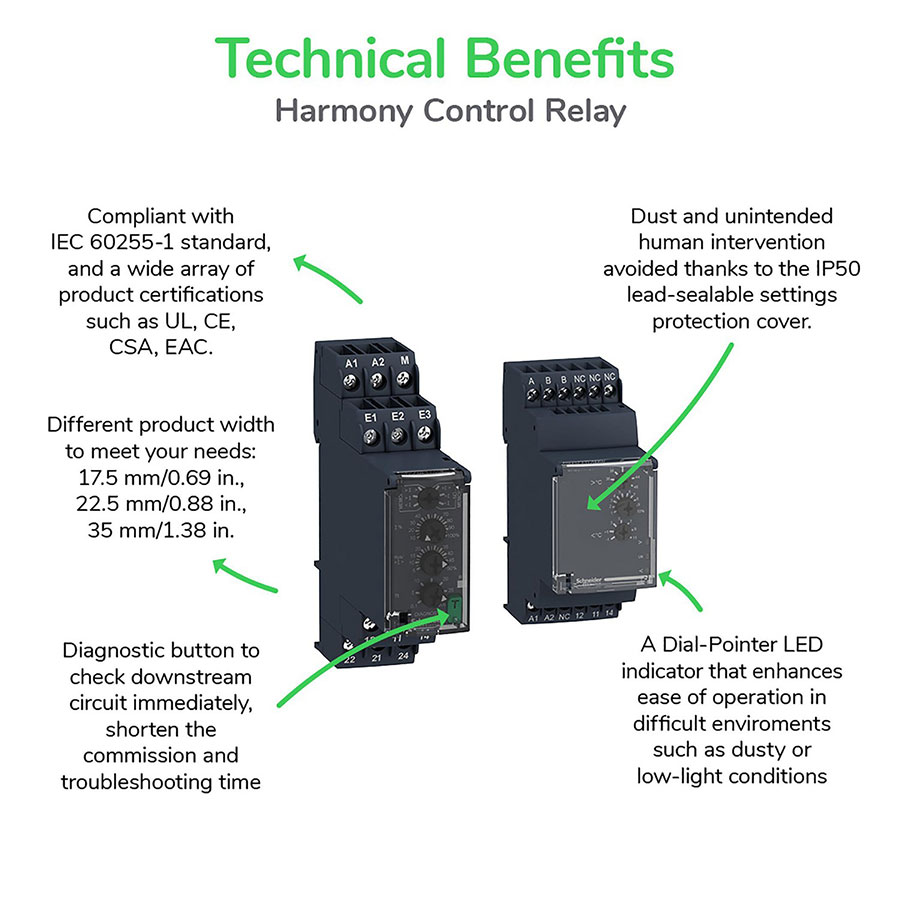

Головні переваги та функції контролю:

• Контроль «Мін/Макс» з вибором режиму: За допомогою перемикача на передній панелі можна налаштувати пристрій на роботу у двох режимах: контроль перевищення та заниження напруги одночасно (режим «вікна»), або роботу лише по одному з критичних рівнів із функцією пам’яті аварії (Memory).

• Широкий діапазон вимірювань: Пристрій має три окремі вимірювальні входи (клеми E1, E2, E3), що дозволяє контролювати напругу в діапазонах: 15–150 мВ, 15–150 В або 50–500 В (як AC, так і DC).

• Регульований гістерезис (Hysteresis): Налаштування порогу повернення в нормальний режим (від 5% до 50% від встановленої уставки) дозволяє уникнути постійного «брязкання» контактів та хибних спрацювань, якщо напруга коливається на межі дозволеного.

• Регульована затримка спрацювання (Time delay): Вбудований таймер дозволяє задати затримку від 0.3 до 30 секунд, щоб пристрій ігнорував короткочасні безпечні стрибки напруги.

⠀

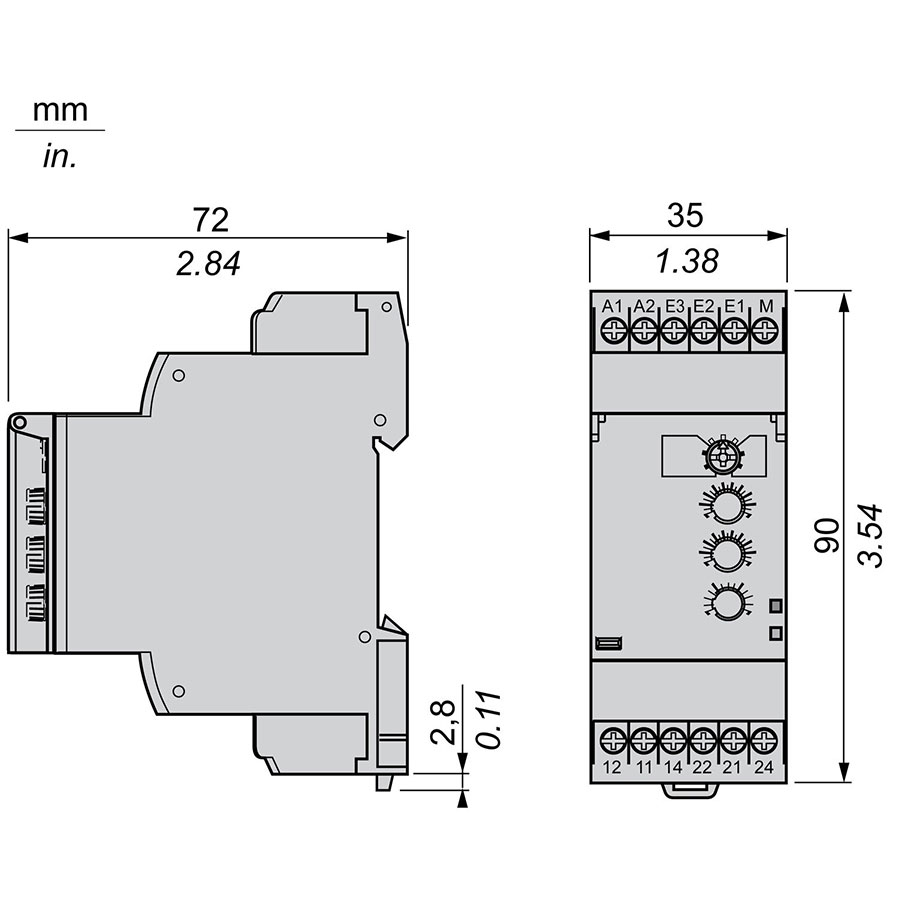

Технічні характеристики

⠀

Комплектація пристрою

1. Багатофункціональне реле напруги RM35UA13MW.

2. Інструкція з експлуатації, налаштування режимів та схем підключення.

3. Заводська пакувальна коробка.

Захист насоса водонапірної вежі від стрибків напруги

Опис проблеми

Заміська насосна станція качає воду з артезіанської свердловини для забезпечення водонапірної вежі селища. Живлення лінії є вкрай нестабільним: влітку через масове підключення поливальних систем та кондиціонерів напруга в мережі падає нижче 170 Вольт, а глибокої ночі або при відключенні сусідніх підприємств підскакує до 260 Вольт.

При занадто низькій напрузі двигун глибоCommitного насоса не може запуститися, починає сильно гудіти, миттєво перегрівається, і його внутрішні обмотки згоряють. При занадто високій напрузі відбувається пробій ізоляції, і дорога автоматика станції керування повністю виходить з ладу.

Рішення з використанням RM35UA13MW

Модель RM35UA13MW від Schneider Electric — це багатофункціональне вимірювальне реле контролю, яке здатне дуже точно відстежувати вихід напруги за безпечні рамки. Пристрій захищає насос від обох небезпечних факторів одночасно.

Крок 1: Підключення пристрою

1. Живлення автоматики: Завдяки вбудованому універсальному блоку живлення (працює в діапазоні від 24 до 240 Вольт змінного чи постійного струму), ми підключаємо робочі клеми A1 та A2 до стандартної лінії керування 220 Вольт силового щита вежі.

2. Вимірювальний контур: Для контролю напруги вхідної мережі нульовий провід підключається до спільної вимірювальної клеми M (верхній ярус праворуч). Фазний провід вхідної лінії підключається до вимірювальної клеми E3 (верхній ярус по центру). Ця клема розрахована на контроль напруги великого діапазону (від 50 до 500 Вольт), що дозволяє безперешкодно вимірювати мережеві стрибки. Клеми E1 та E2 в даному кейсі залишаються вільними.

Крок 2: Налаштування безпечних меж

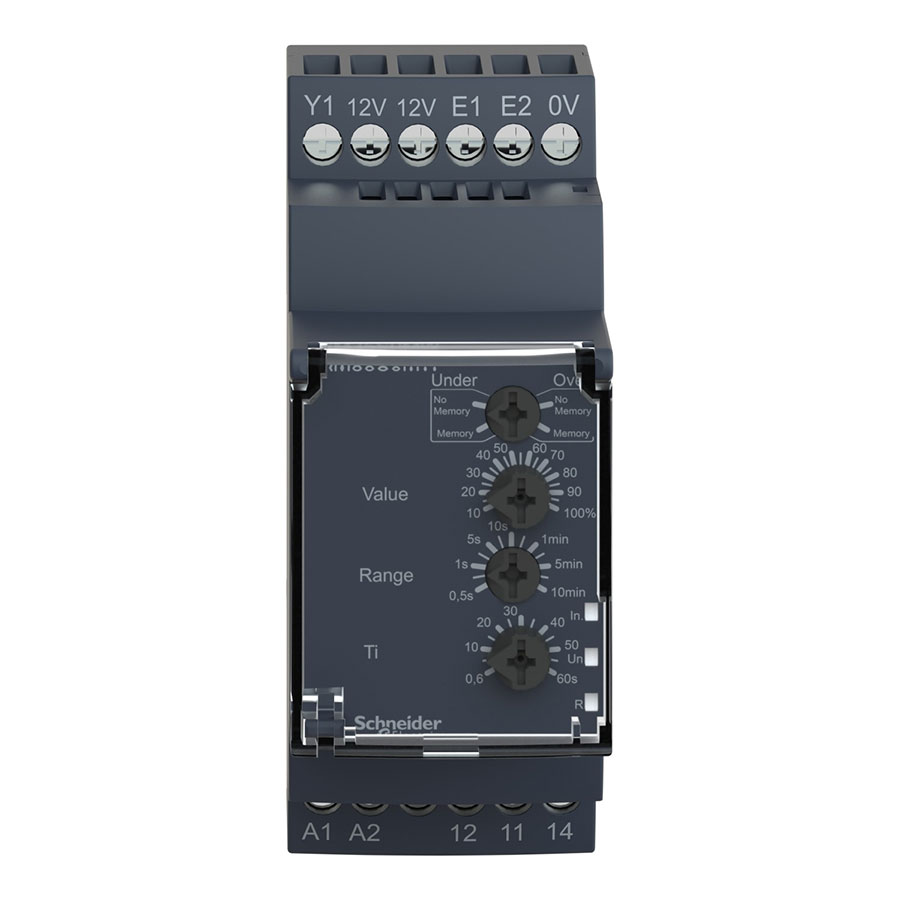

Електрик за допомогою викрутки виставляє параметри на передній панелі реле (налаштування проводиться зверху вниз):

1. Вибір режиму роботи (Верхній перемикач): Повертаємо стрілку в сектор No Memory (без пам’яті помилок) на графічний значок «вікна» (дві стрілки, спрямовані одна до одної). Це дозволить системі автоматично перезапустити насос, коли напруга сама повернеться в норму, без приїзду чергової бригади.

2. Верхній поріг відключення (Другий регулятор U Value): Виставляємо коліщатко приблизно на відмітку 49% від можливостей клеми. Це забезпечить чітке спрацювання системи та відключення навантаження, якщо напруга підніметься вище безпечних 245 Вольт.

3. Нижній поріг відключення (Третій регулятор Hysteresis): Оскільки нижня межа задається як відсоток відхилення від верхньої, виставляємо регулятор на позначку 22%. Це створить нижню захисну межу на рівні 190 Вольт, нижче якої електродвигуну працювати заборонено.

4. Таймер затримки (Четвертий регулятор Ti): Виставляємо на позначку 4 секунди. Це захистить систему від хибних зупинок насоса під час короткочасних просідань мережі (наприклад, коли хтось із сусідів увімкнув зварювальний апарат на одну-дві секунди).

Крок 3: Логіка роботи в реальних умовах

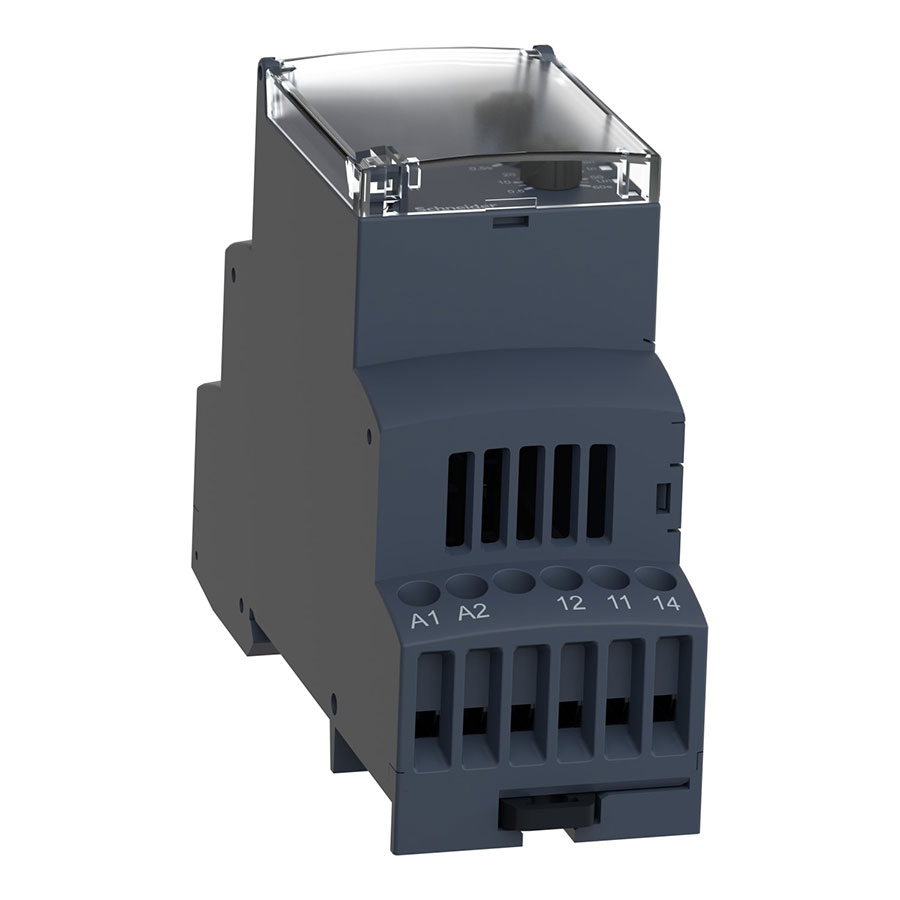

Вихідні сухі контакти пристрою (клеми 11-14) підключаються послідовно в ланцюг живлення котушки силового пускача, який безпосередньо запускає глибоCommitний насос.

• Мережа в нормі (220 Вольт): Реле фіксує, що параметри напруги знаходяться всередині безпечного робочого вікна. Внутрішній перекидний контакт замикає клеми 11 та 14, силовий контактор замикається, насос качає воду у вежу. На панелі пристрою постійно світяться два індикатори: зелений Un (наявність живлення) та жовтий R (контакти замкнені).

• Аварія через падіння напруги: Увечері через масовий полив напруга в селищі падає до 175 Вольт. Реле фіксує небезпечне зниження, жовтий індикатор R починає блимати, відраховуючи захисний час. Рівно через 4 секунди внутрішній контакт розмикається, контактор скидає навантаження, і насос безпечно зупиняється. Обмотки двигуна повністю врятовані від згорання, індикатор R гасне.

• Аварія через стрибок напруги: Вночі після відключення промислової зони напруга підскакує до 255 Вольт. Реле миттєво бачить перевищення порогу, відраховує затримку 4 секунди та розмикає ланцюг керування контактором. Насосна станція знеструмлюється, що рятує її електронний блок від виходу з ладу через перенапругу.

⠀
Результат

Завдяки правильному вибору режиму без пам’яті аварії (No Memory), як тільки напруга в загальній мережі знову стабілізується і повернеться до нормальних 220 Вольт, реле RM35UA13MW самостійно перевірить параметри лінії. Воно автоматично замкне вихідні контакти 11-14, увімкне силовий пускач, і водопостачання вежі відновиться в повному обсязі без жодного втручання обслуговуючого персоналу.
