Приклад використання: Безпечний запуск потужного глибинного насоса водопостачання та захист мережі від пускових перевантажень

Опис проблеми

На комунальному підприємстві, фермерському господарстві чи великому приватному об’єкті промисловий свердловинний насос качає воду у загальну систему. Електродвигун такого насоса має велику потужність і під час старту створює серйозне навантаження на електромережу (пускові струми можуть у кілька разів перевищувати робочі).

У такій системі існують два головні технологічні ризики:

1. Гідроудар та пікові навантаження при відновленні живлення: Якщо в мікрорайоні чи на підприємстві короткочасно зникне світло, а потім знову з’явиться, разом із насосом одночасно увімкнеться й усе інше обладнання (вентиляція, компресори, освітлення). Це викличе колосальну просадку напруги, через що насос може не стартувати, а ввідні автомати просто виб’є.

2. Захист від швидкого повторного пуску: Глибинному насосу після зупинки вкрай необхідно дати постояти 2–3 хвилини, щоб вода у вертикальному трубопроводі встигла зійти, а тиск у системі стабілізувався. Якщо запустити мотор миттєво проти стовпа води, виникне потужний гідроудар, який розірве крильчатку насоса або спалить обмотки двигуна.

Рішення з використанням RE22R1AMR

Модель RE22R1AMR — це надійне та просте однофункціональне реле часу у вузькому корпусі (22.5 мм), яке реалізує «Затримку ввімкнення» (Функція А). На відміну від дорожчих багатофункціональних або цифрових моделей, воно має лише один чіткий алгоритм роботи, аналогові поворотні шкали та один вихідний перекидний контакт (на 8 Ампер). Це робить його максимально бюджетним, надійним та зрозумілим в експлуатації рішенням для захисту насосного обладнання від «смертельних» миттєвих пусків.

Крок 1: Підключення пристрою в щиті керування насосом

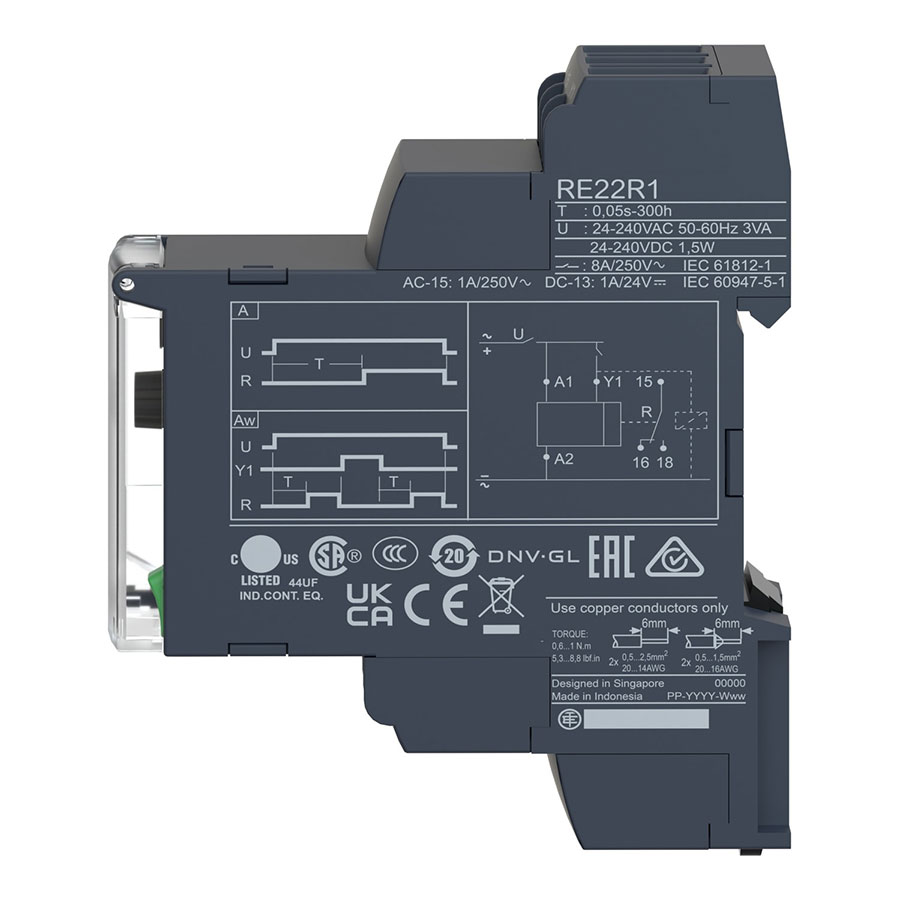

1. Живлення реле: Робоча напруга підключається до клем A1 (зверху ліворуч) та A2 (знизу праворуч). Завдяки універсальному блоку живлення (24–240 В змінного чи постійного струму), реле просто підключається до стандартної фази та нуля 220 В кола керування після головного автомата.

2. Вхід керування Y1: Клема Y1 (зверху праворуч) під даний алгоритм (Функція А) залишається вільною і нікуди не підключається, оскільки відлік часу починається автоматично в момент подачі живлення на основні клеми A1-A2.

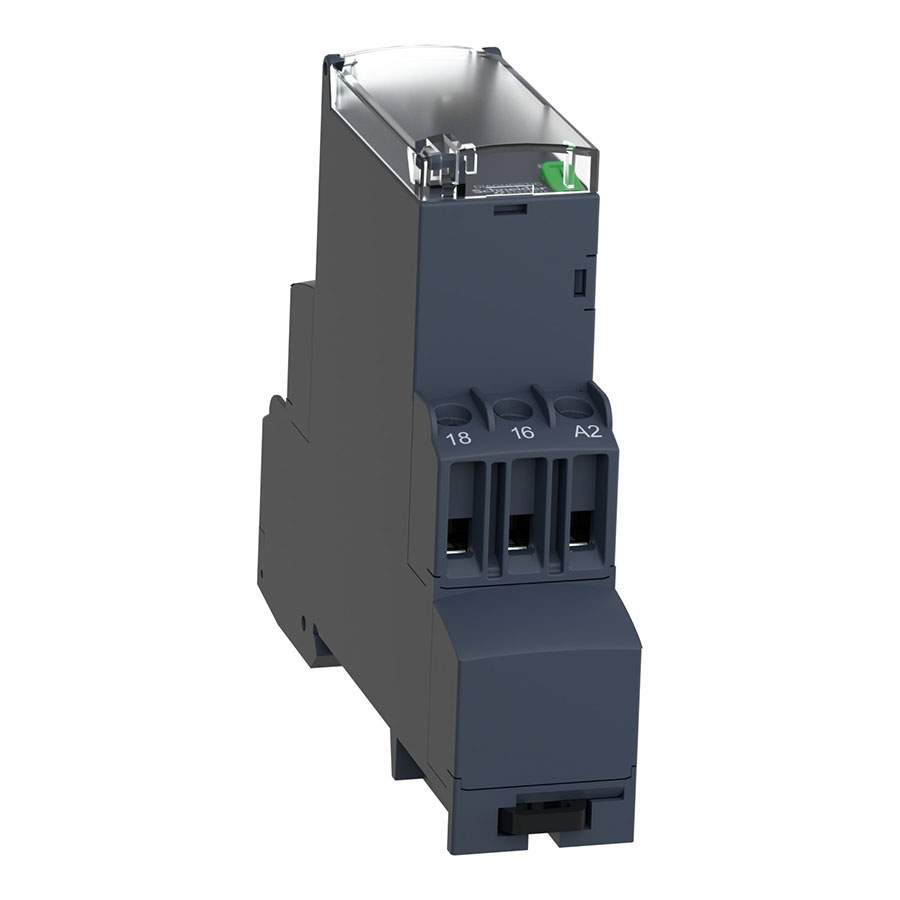

3. Комутація виходу: Ланцюг живлення котушки силового контактора (магнітного пускача), який безпосередньо подає 380 В на двигун насоса, пускають «в розрив» через нормально розімкнені контакти реле часу — клеми 15 (спільний контакт, розташований на верхній колодці) та 18 (нормально відкритий вихідний контакт, розташований на нижній колодці ліворуч).

Крок 2: Налаштування безпечного тайм-ауту

На передній панелі пристрою під прозорою захисною кришкою за допомогою викрутки виставляються два параметри (третій нижній перемикач на цій моделі відсутній, оскільки канал лише один):

1. Верхнє коліщатко (Діапазон часу): Встановлюється масштаб часу — повертаємо стрілку на відмітку 10 min (хвилин).

2. Нижнє коліщатко (Точний час): Поворотний лімб виставляється на значення 3. Оскільки масштаб шкали становить 10 хвилин, цифра 3 забезпечить захисну витримку чітко у 3 хвилини. Цього часу абсолютно достатньо, щоб тиск у трубах вирівнявся, а інша побутова чи промислова техніка на об’єкті вже встигла увімкнутися та пройти свої пускові піки.

Крок 3: Алгоритм роботи в реальних умовах

• Подача живлення: Мережа відновилася після аварії чи короткочасного зникнення напруги. Напруга приходить на щит керування і миттєво подається на клеми живлення реле A1-A2. На панелі загоряється зелений індикатор живлення.

• Режим захисного очікування: Реле RE22R1AMR моментально починає точний відлік налаштованих 3 хвилин. При цьому вихідний контакт 15-18 залишається розімкненим. Насос повністю знеструмлений і не робить передчасних спроб запуститися проти стовпа води. Електромережа об’єкта в цей час спокійно стабілізується після появи світла. На передній панелі реле починає активно блимати світлодіодний індикатор R, показуючи, що йде відлік таймера.

• Безпечний старт: Рівно через 3 хвилини реле завершує відлік. Внутрішній електромагніт спрацьовує, і контакт 15-18 чітко замикається. Живлення миттєво подається на котушку контактора, який запускає насос. Вода починає плавно та безпечно підніматися по трубопроводу без жодних гідроударів та загрози руйнування крильчатки. Світлодіодний індикатор R на панелі реле переходить у режим постійного світіння.

⠀
Результат

Впровадження реле часу RE22R1AMR забезпечує надійний автоматичний захист системи водопостачання. Повністю виключається ризик механічного руйнування насоса та згорання його обмоток через передчасний пуск проти зворотного стовпа води. Завдяки рознесенню ввімкнення споживачів у часі, загальна електрична мережа об’єкта застрахована від небезпечних сумарних пускових струмів, що запобігає хибним спрацьовуванням ввідних автоматів. Схема щита при цьому залишається простою, доступною за ціною та максимально зрозумілою для обслуговування будь-яким електриком.
