Приклад використання: Захист компресорного обладнання та оптимізація пускових струмів промислової холодильної установки

Опис проблеми

На харчовому складі або у великому супермаркеті працює потужна холодильна техніка, серцем якої є компресор з трифазним електродвигуном. Під час запуска такого двигуна виникають колосальні пускові струми, які у 5–7 разів перевищують номінальні.

Тут виникають дві серйозні проблеми, пов’язані з часом та стабільністю мережі:

1. Миттєве повторне ввімкнення: Якщо в будівлі на короткий час зникне й одразу з’явиться світло (наприклад, перемикання на резервну лінію або спрацювання автоматики на підстанції РЕМ), компресор спробує запуститися миттєво. Оскільки в системі охолодження ще тримається високий тиск фреону, двигун просто не зможе провернути вал, заклинить, почне критично грітися і згорить. Потрібно витримати паузу, щоб тиск у системі встиг вирівнятися.

2. Мережеве перевантаження: Якщо після аварійного вимкнення світла одночасно та миттєво увімкнуться всі потужні споживачі об’єкта (вентиляція, кондиціонери, насоси, кілька холодильників), загальний пусковий струм викличе глибоку просадку напруги або виб’є головний ввідний автомат. Потрібно рознести запуск обладнання в часі.

Рішення з використанням RE22R2AMR

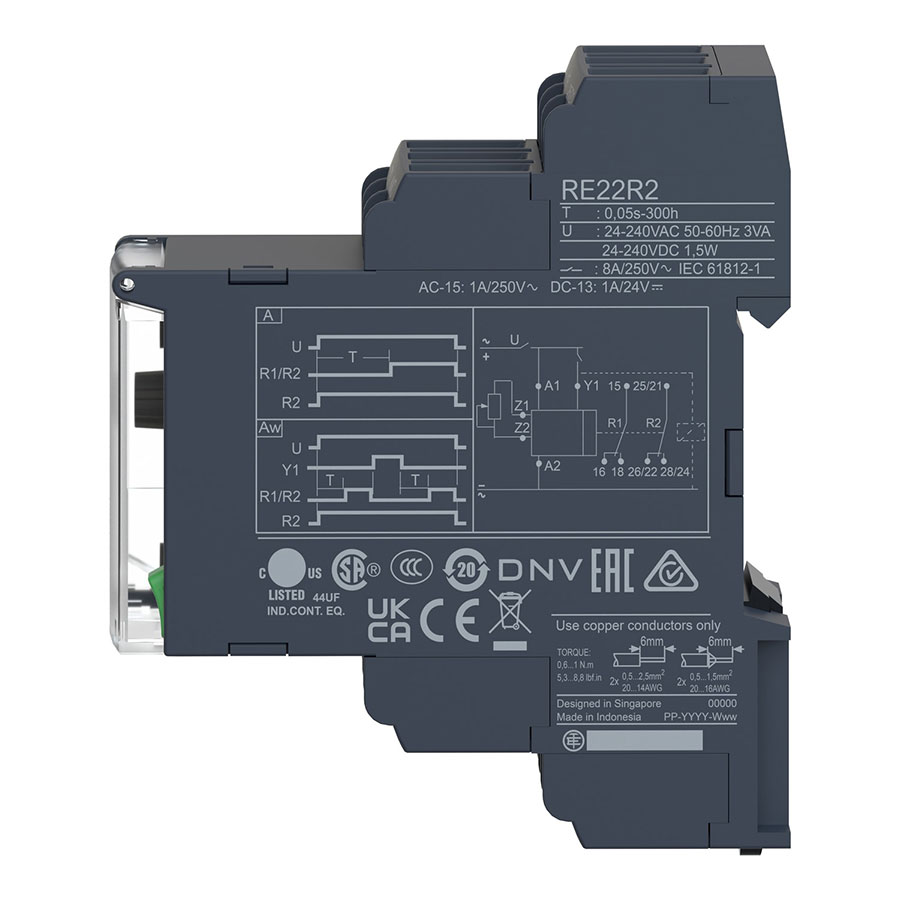

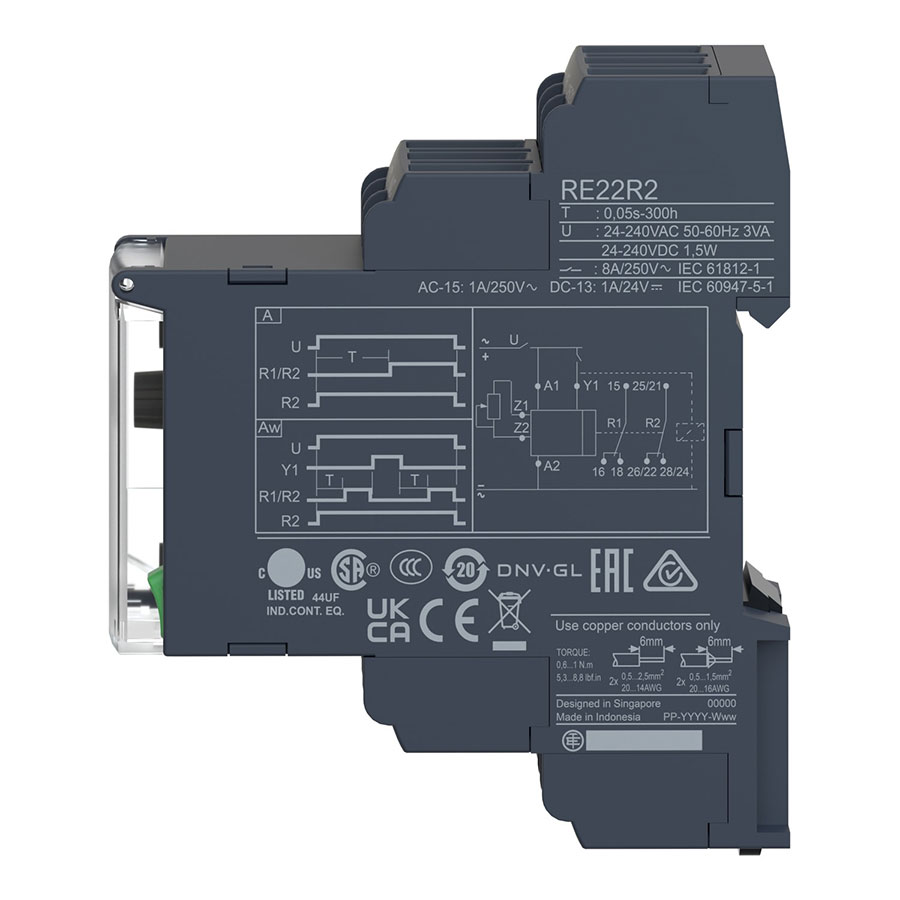

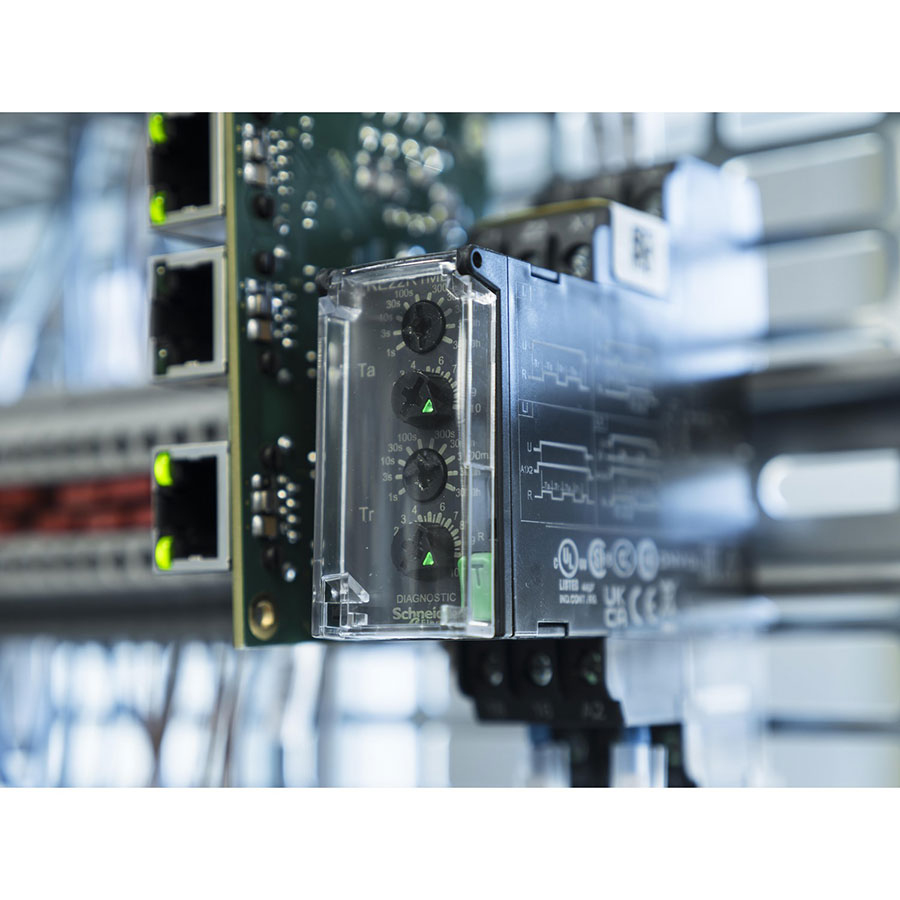

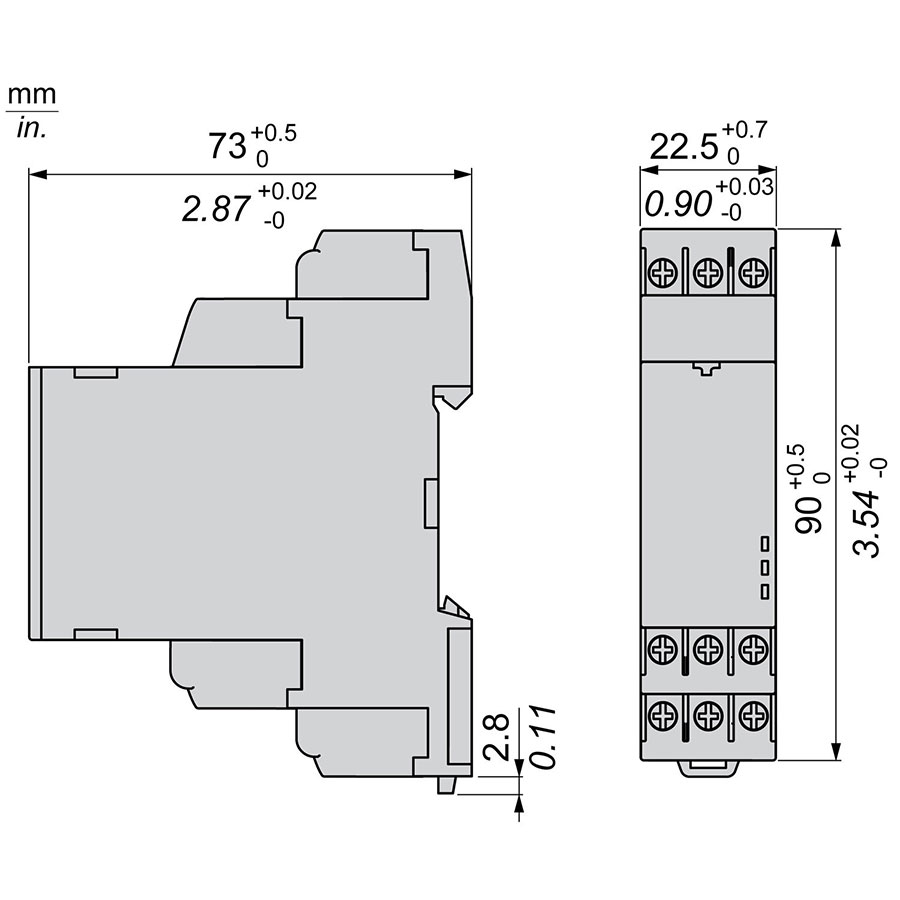

Модель RE22R2AMR — це спеціалізоване однофункціональне реле часу, яке працює за чітким алгоритмом «Затримка ввімкнення» (Функція А). На відміну від складних багатофункціональних пристроїв, тут неможливо помилитися з вибором режиму роботи під час монтажу.

Пристрій має надійне аналогове регулювання за допомогою кругових шкал, високу повторювану точність і два незалежні вихідні перекидні контакти (по 8 Ампер). Це дозволяє за допомогою одного пристрою одночасно подати сигнал на запуск силової частини та на світлосигнальну арматуру диспетчерського пульта.

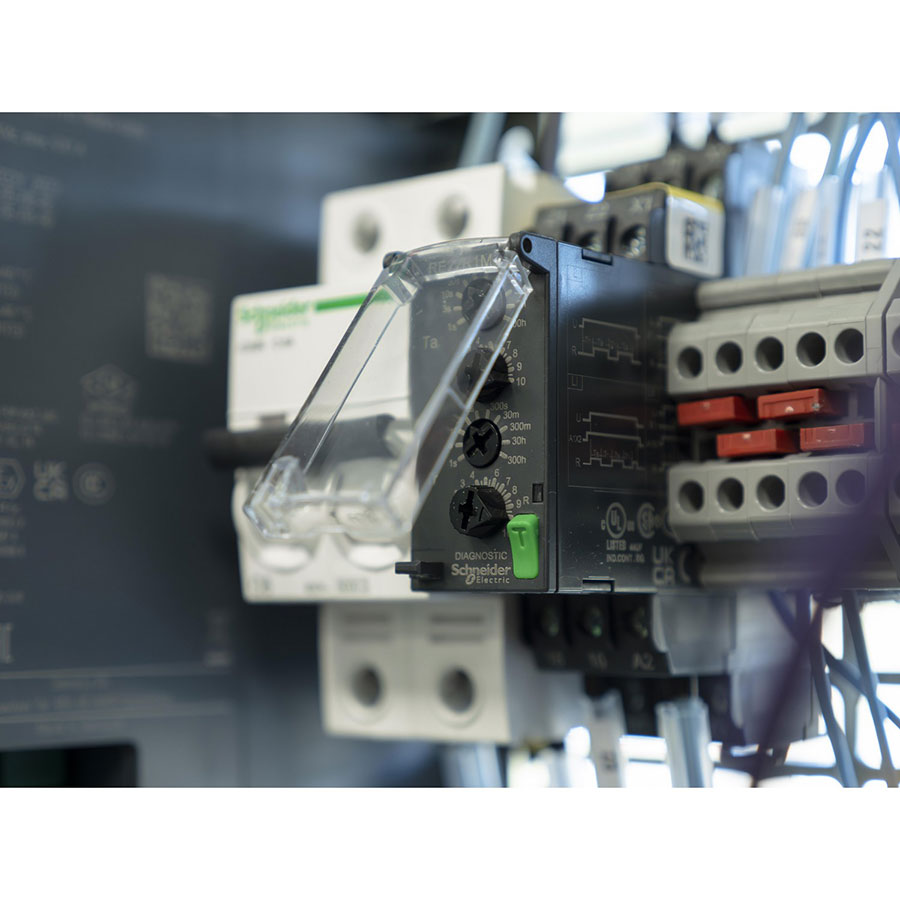

Крок 1: Підключення пристрою в щиті керування компресором

1. Живлення реле: Клеми A1 та A2 підключаються до робочої мережі. Діапазон живлення універсальний — від 24 до 240 Вольт змінного або постійного струму, тому реле просто підключається до стандартної фази та нуля 220 В кола керування.

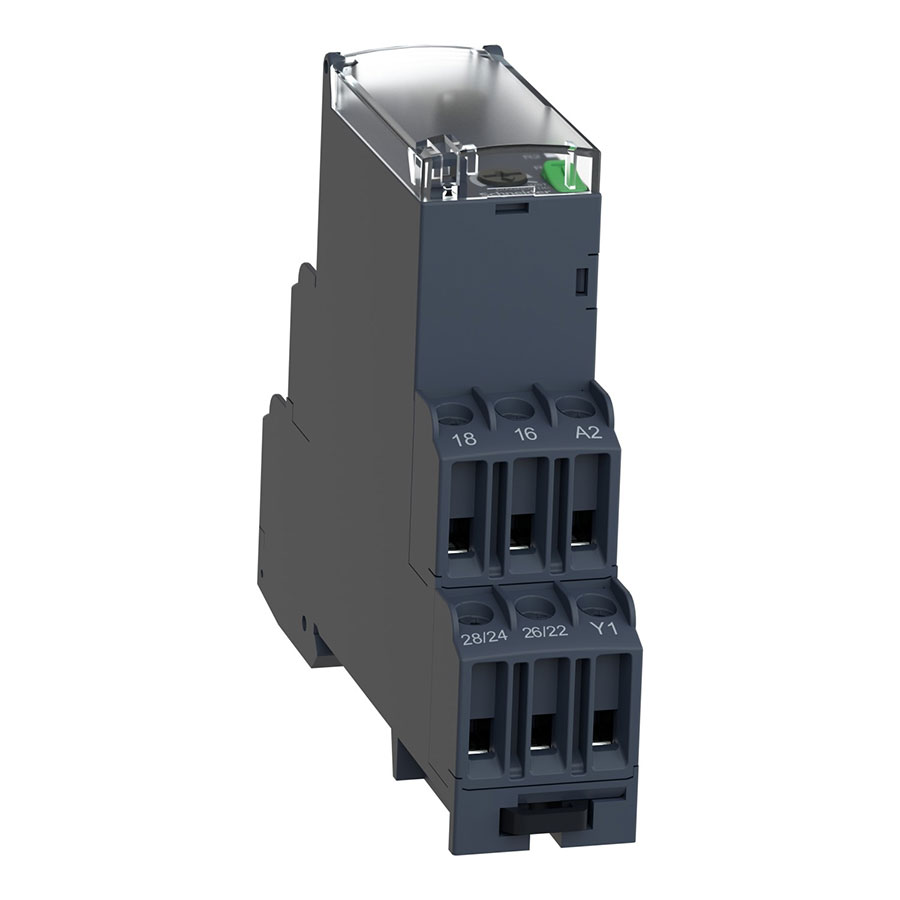

2. Керування запуском: Ланцюг живлення котушки головного контактора компресора підключається через нормально розімкнений (НР) контакт першого каналу — клеми 15 (спільний) та 18 (виділений НР-контакт знизу).

3. Сигналізація аварійного очікування: До контактів другого каналу підключається сигнальна лампа «Очікування вирівнювання тиску» на дверцятах шафи. Використовуємо нормально замкнений (НЗ) контакт — клеми 25/21 (спільний зверху) та 26/22 (НЗ-контакт знизу).

Крок 2: Налаштування часових інтервалів та логіки каналів

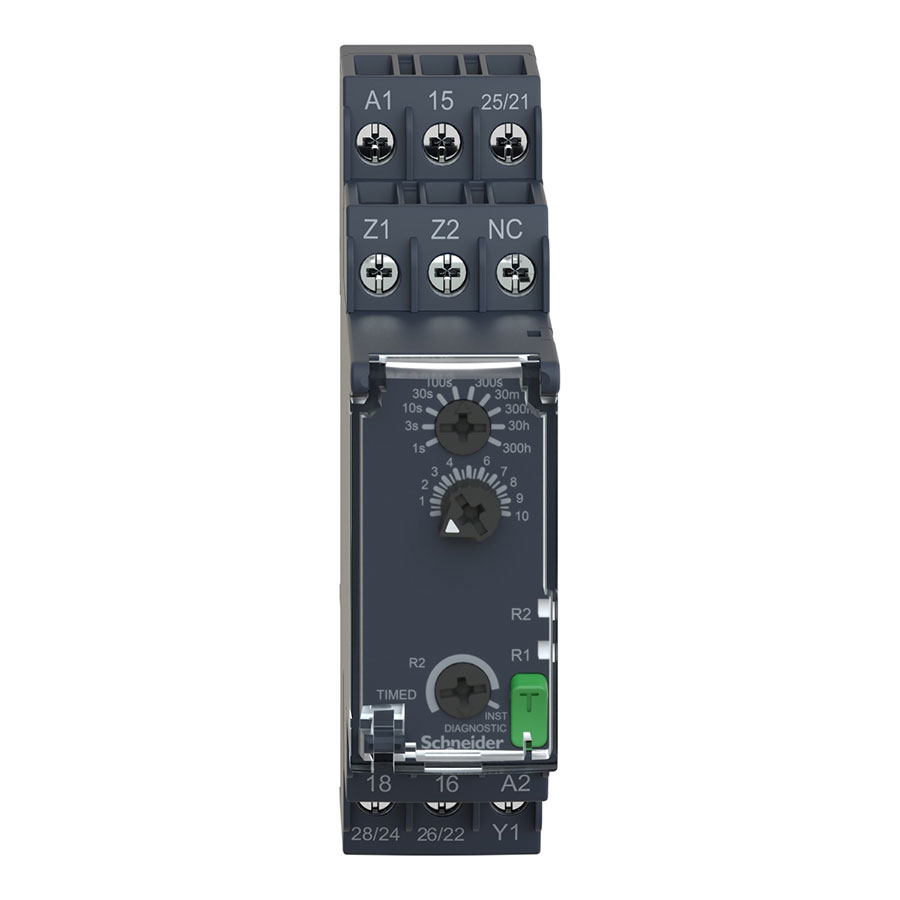

На передній панелі реле за допомогою викрутки чітко виставляються три параметри (зверху вниз):

1. Верхнє коліщатко (Діапазон часу): Вибирається масштаб часу — повертаємо на відмітку 10 min (хвилин).

2. Середнє коліщатко (Точна витримка): Поворотний лімб виставляється у положення 3. Оскільки масштаб шкали 10 хвилин, цифра 3 забезпечить затримку чітко у 3 хвилини.

3. Нижнє коліщатко (Логіка реле R2): Суворо переводимо в положення TIMED (вліво). Це необхідно для того, щоб друга група контактів (25/21-26/22-28/24) перемикалася не миттєво, а працювала за логікою таймера синхронно з першим каналом.

Крок 3: Алгоритм роботи в реальних умовах

• Поява напруги в мережі: Світло зникло і через секунду знову з’явилося після перемикання АВР. На клеми живлення A1-A2 реле RE22R2AMR приходить напруга 220 В. Спалахує зелений індикатор живлення Un.

• Етап відліку часу (Захисне очікування): Реле миттєво починає відлік налаштованих 3 хвилин. При цьому вихідні контакти першого каналу 15-18 залишаються розімкненими — компресор безпечно стоїть, а тиск фреону в контурі плавно падає до норми. Водночас контакти другого каналу 25/21-26/22 замкнені — на дверцятах щита яскраво горить лампа «Очікування», попереджаючи персонал про режим тайм-ауту. На самому реле починає активно блимати світлодіод R1/R2, показуючи хід відліку часу.

• Безпечний запуск: Рівно через 3 хвилини реле завершує відлік. Внутрішній електромагніт спрацьовує і миттєво перекидає обидві групи контактів: контакти 25/21-26/22 розмикаються (лампа очікування на дверцятах гасне), а контакти 15-18 — чітко замикаються. Живлення подається на котушку контактора, компресор легко і без надмірних зусиль запускається в роботу. Світлодіодні індикатори R1 та R2 на панелі реле переходять у режим постійного світіння.

⠀
Результат

Завдяки встановленню реле затримки ввімкнення RE22R2AMR, дороговартісне серце промислової холодильної установки — компресор — надійно захищене від небезпечних пусків при нестабільному живленні. Повністю виключається ризик згорання двигуна через заклинювання проти високого тиску фреону. Окрім цього, налаштована трихвилинна пауза дозволяє іншому обладнанню об’єкта (яке запускається миттєво) пройти свій пусковий цикл, що рятує мережу підприємства від аварійних сумарних пікових струмів та просадки напруги.
