Приклад використання: Автоматизація циклічної припливно-витяжної вентиляції у промисловому фарбувальному цеху або малярній майстерні

Опис проблеми

У малярному цеху або автомайстерні, де виконується фарбування деталей, у повітрі постійно накопичуються небезпечні та токсичні пари розчинників і фарби. Для забезпечення безпечних умов праці малярів вентиляція має працювати за чітким регламентом.

Якщо витяжка буде вимкнена занадто довго, концентрація отруйних газів перевищить норму, що загрожує отруєнням персоналу та створює ризик вибуху. З іншого боку, якщо потужна вентиляція крутитиметься цілодобово без зупину, це призведе до величезних витрат на електроенергію та швидкого зносу підшипників і двигунів вентиляторів.

Звичайні однофункціональні таймери не дозволяють гнучко налаштувати складні цикли (наприклад, циклічне провітрювання з різними інтервалами або роботу за зовнішнім сигналом). Також у таких цехах кола керування часто будуються на безпечній напрузі 24 Вольти, тоді як силова частина працює від 220 Вольт або 380 Вольт, що вимагає універсальності від автоматики.

Рішення з використанням RE17RMMW

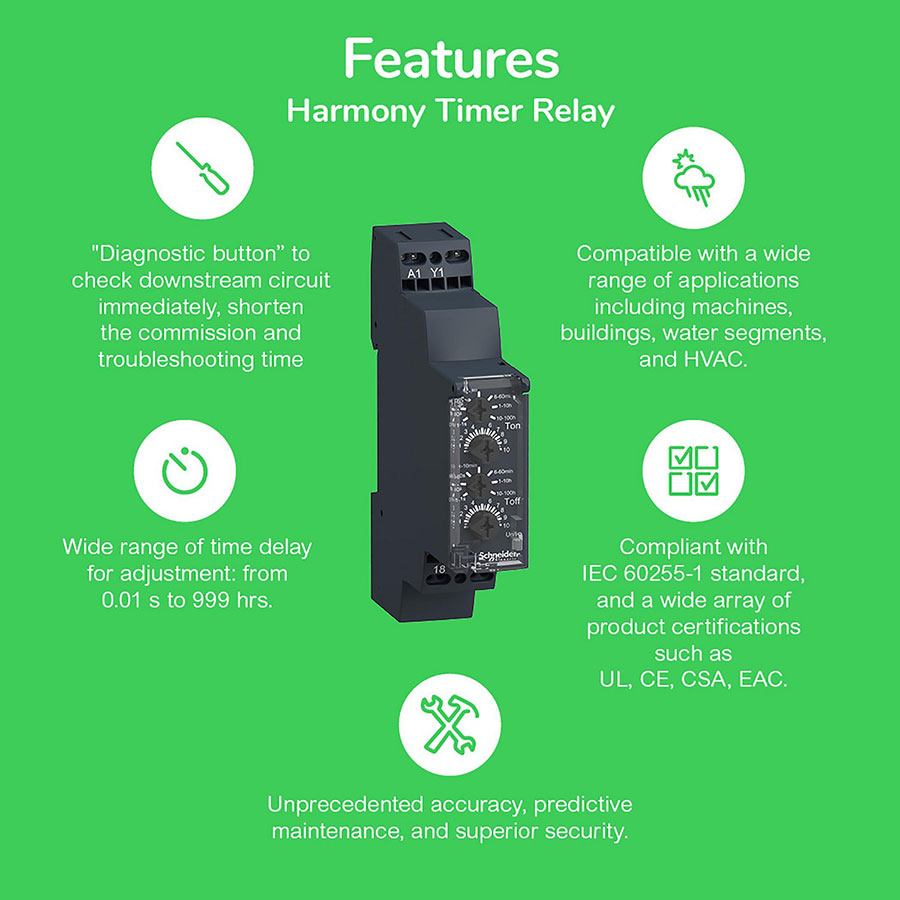

Модель RE17RMMW — це модульне багатофункціональне реле часу з лінійки Harmony (Zelio Time), яке є справжнім «швейцарським ножем» для будь-якого збирача щитів. Його головна перевага — екстремальна універсальність живлення (від 12 до 240 Вольт змінного або постійного струму) на одних і тих самих клемах без додаткових адаптерів.

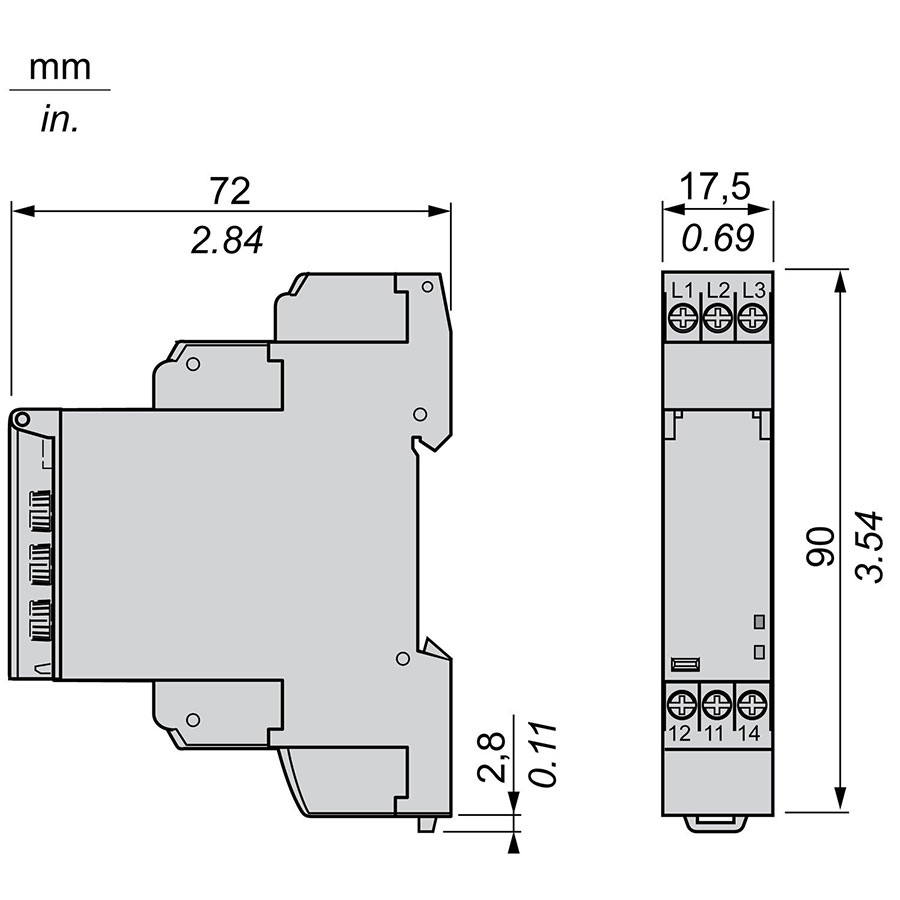

Пристрій має 7 основних часових функцій (та їхні підфункції з контролем входу) та ультракомпактний корпус завширшки всього 17.5 мм. Це дозволяє реалізувати будь-який алгоритм провітрювання та легко інтегрувати реле як у низьковольтну автоматику безпеки (24 В), так і в класичні щити на 220 В.

Крок 1: Підключення пристрою в щиті малярного цеху

1. Живлення реле: Один полюс живлення підключається на клему A1 (верхній ярус ліворуч), а другий — на клему A2 (знаходиться на нижній колодці праворуч). Оскільки реле мультивольтне, ми можемо подати туди як безпечні 24 В від блока живлення автоматики, так і стандартні 220 В змінного струму.

2. Вхід керування Y1: Клема Y1 (верхній ярус праворуч) під базовий циклічний режим залишається вільною, оскільки реле починає відлік автоматично при подачі напруги на А1-А2. (Якщо за логікою процесу цикл потрібно запускати строго після натискання кнопки маляром, туди підключається фаза керування через сухий контакт кнопки).

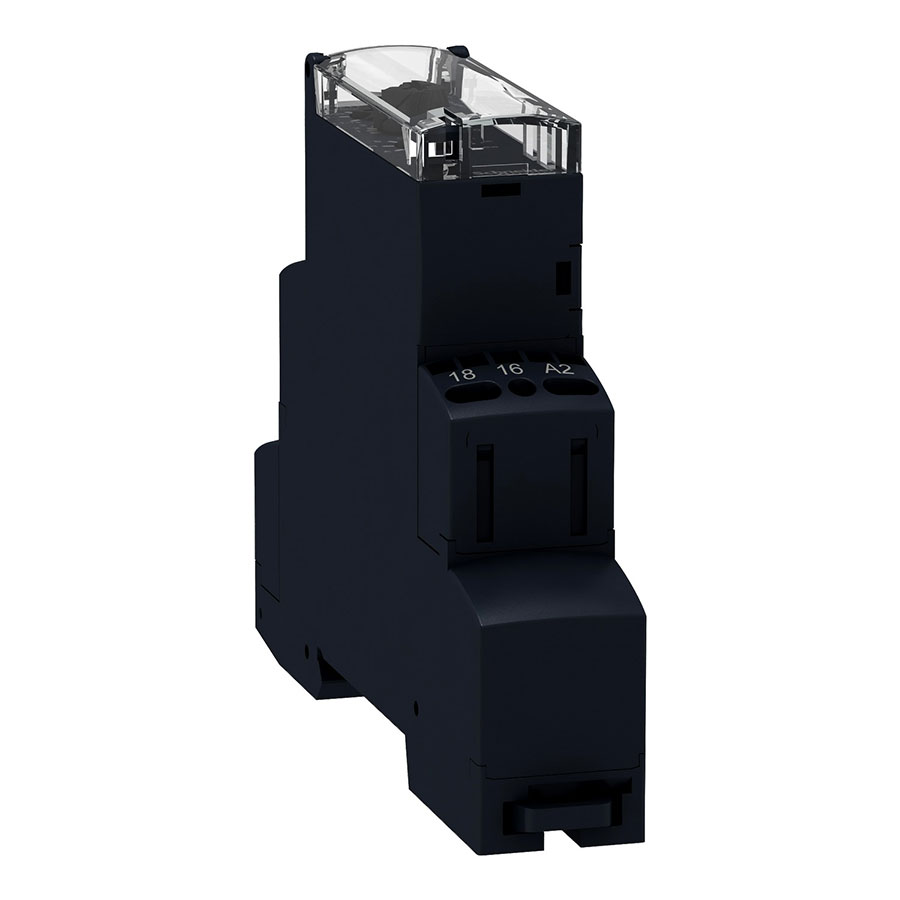

3. Комутація навантаження: Вихідний перекидний контакт розрахований на струм до 8 Ампер. Спільний дріт лінії керування підключається до клеми 15 (верхній ярус по центру). Дріт, що йде на котушку силового контактора вентилятора, підключається до нормально розімкненого (НР) контакту 18 (нижня колодка ліворуч). Клема 16 (нормально замкнена) у цьому кейсі не використовується.

Крок 2: Налаштування функції та часових інтервалів

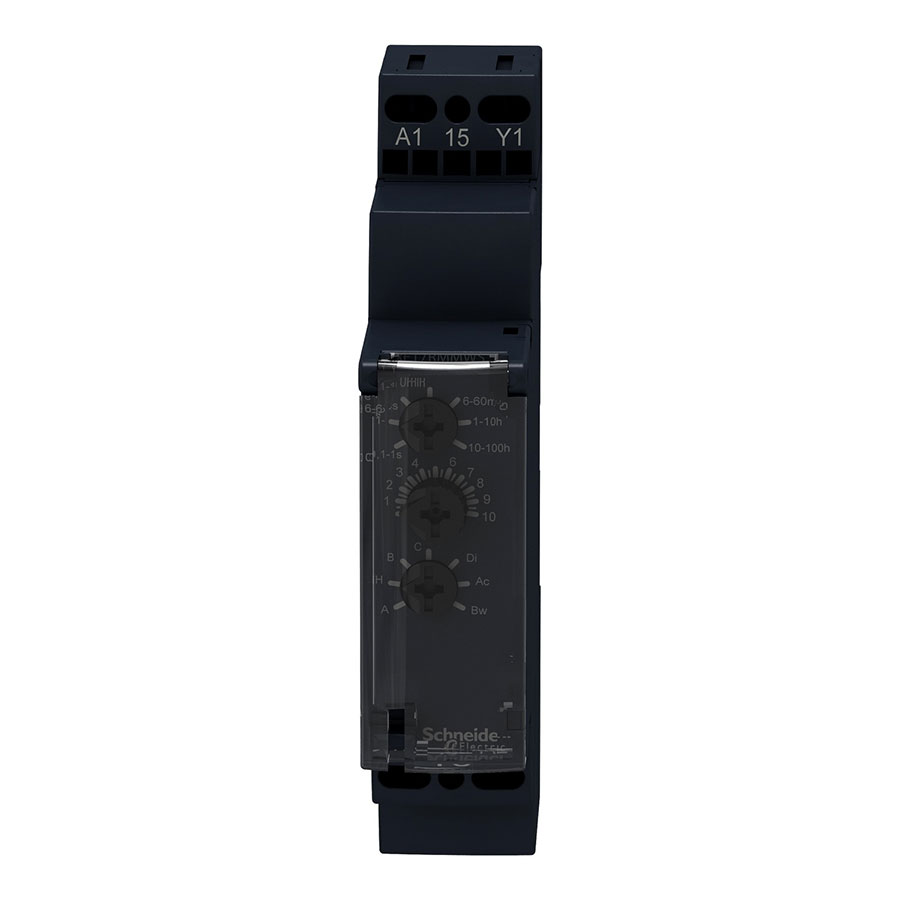

На передній панелі реле за допомогою трьох поворотних перемикачів виставляються параметри під технологічний цикл цеху (налаштовуємо зверху вниз):

1. Верхній великий лімб (Точне налаштування плавного часу): Встановлюємо стрілку на значення 3.3 (що відповідає приблизно 33% від обраного діапазону).

2. Середній перемикач (Діапазон часу): Повертаємо стрілку в сектор 6-60min (інтервал від 6 до 60 хвилин). У поєднанні з верхнім лімбом (33% від 60 хвилин) це дасть нам точний час витримки чітко у 20 хвилин.

3. Нижній перемикач (Режим роботи): Повертаємо у положення «Di» (Симетричний цикл, що починається з імпульсу / роботи). Це дозволить вентиляції автоматично чергувати рівні режими роботи та відпочинку.

Крок 3: Алгоритм роботи в реальних умовах

• Штатний циклічний режим (Робота): При увімкненні головного автомата цеху на клеми реле A1-A2 приходить живлення. Оскільки вибрано функцію циклу «Di», реле без жодних затримок одразу замикає контакти 15-18. Вмикається сильний силовий контактор, і вентиляція активно очищує повітря у малярці протягом 20 хвилин. Індикаторний світлодіод на панелі реле починає блимати, показуючи хід часу.

• Етап енергозбереження (Пауза): Рівно через 20 хвилин реле розмикає контакти 15-18. Вентилятор повністю зупиняється. Наступає період паузи тривалістю також 20 хвилин. За цей час повітря в цеху не встигає критично забруднитися, але обладнання відпочиває, а дорога електроенергія не витрачається. Після закінчення паузи контакти замикаються знову, і весь цикл повторюється по колу.

• Гнучкість при переналаштуванні (Перевага багатофункціональності): Якщо регламент робіт в майстерні змінився, і маляру знадобилося, щоб витяжка не крутилася постійно, а вмикалася лише після натискання кнопки рівно на 10 хвилин і сама гасла (функція затримки вимкнення), купувати нове залізо не треба. Електрик використовує вхід Y1, переводить нижній селектор у режим «H», а середній — у діапазон 1-10min (поставивши верхній лімб на максимум «10»). Реле миттєво змінює свою логіку без демонтажу.

⠀
Результат

Завдяки встановленню модульного реле часу RE17RMMW, малярний цех отримує надійне автоматичне керування мікрокліматом та повну безпеку праці. Універсальність живлення реле повністю виключає ризик спалити пристрій при помилковому підключенні напруги (24 В замість 220 В або навпаки) під час монтажу. Витрати підприємства на опалення цеху (яке раніше буквально «вилітало в трубу» через безперервну вентиляцію) та на електроенергію знижуються щонайменше вдвічі, а загальний моторесурс вентиляційних установок збільшується завдяки раціональним технологічним паузам.
