Монтажна колодка (розетка) Schneider Electric Harmony RXZE2S108M з гвинтовими затискачами

Опис

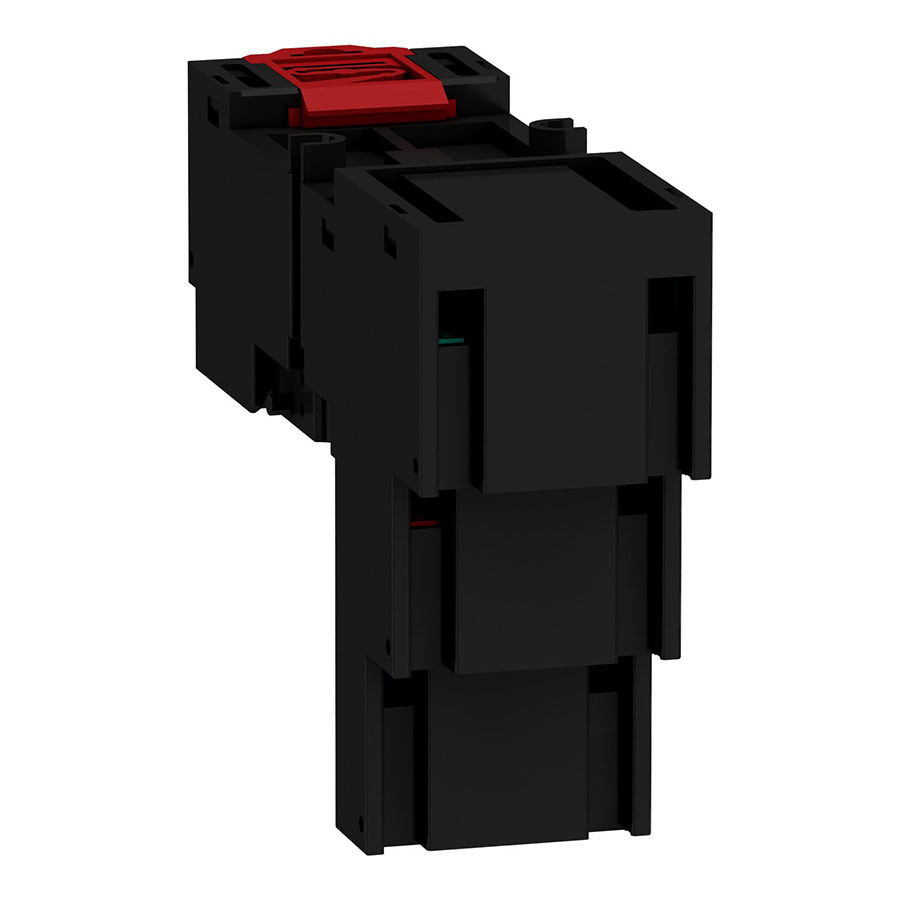

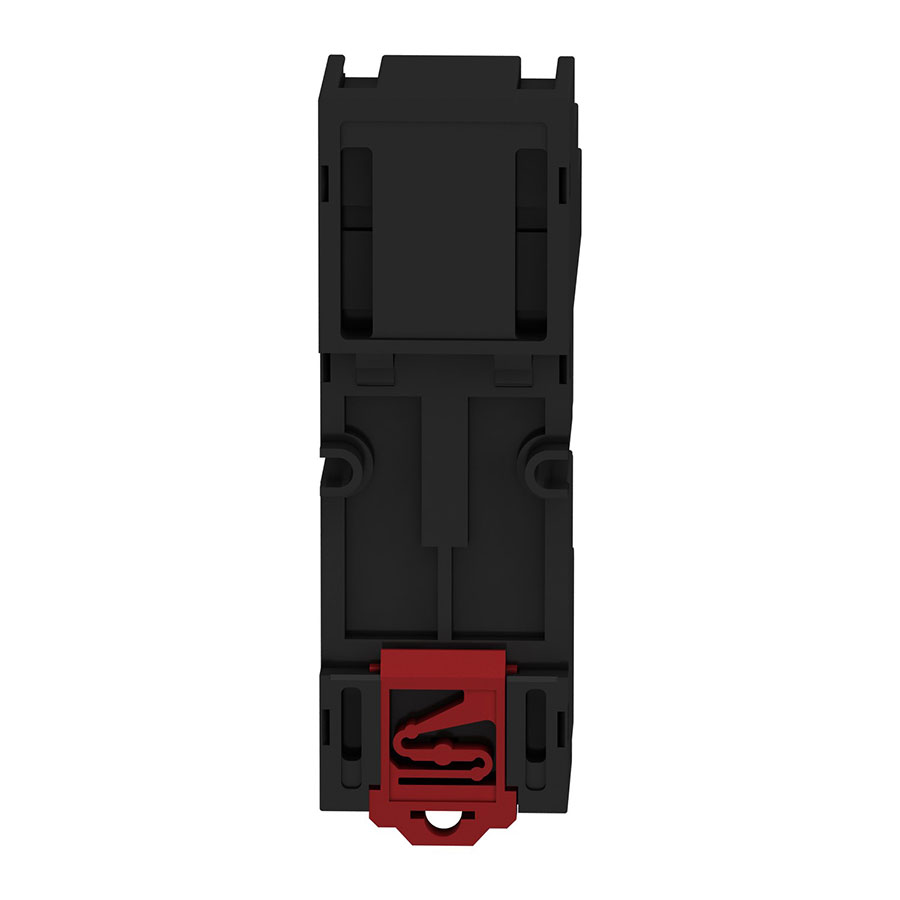

Schneider Electric RXZE2S108M — це спеціалізована двоканальна монтажна колодка (розетка) з класичними гвинтовими затискачами, розроблена спеціально під архітектуру проміжних електромеханічних реле серії Harmony RXM із двома перекидними контактами (2CO). Основна конструктивна відмінність цієї моделі полягає у виключенні неактивних елементів: вона має лише 2 ряди комутаційних клем (на 2 робочі групи контактів), що робить її максимально компактною та зручною для розведення невеликих ланцюгів автоматики. Корпус колодки виготовлений із міцного пластику, який не підтримує горіння. Вхідні кола живлення котушки реле та вихідні силові перекидні контакти фізично рознесені на протилежні сторони розетки, що суттєво підвищує загальну безпеку експлуатації та полегшує монтаж на стандартну DIN-рейку 35 мм або безпосередньо на панель за допомогою гвинтів.

Призначення

Гвинтова розетка RXZE2S108M служить надійною посадковою базою для встановлення та підключення знімних двоконтактних реле типу Harmony RXM2… у шафах автоматики та розподільних щитах. Використання цієї колодки замість чотириканальних моделей є технічно та економічно обґрунтованим у системах, де для керування навантаженням достатньо двох незалежних ліній (наприклад, для увімкнення сигнальних ламп, блокування пускачів, реверсу малопотужних двигунів або збору сухих сигналів для передачі на контролер ПЛК). Двоканальна конфігурація запобігає помилкам підключення «наосліп» та полегшує візуальний контроль за станом комутаційних ланцюгів під час сервісного обслуговування.

Технічні характеристики

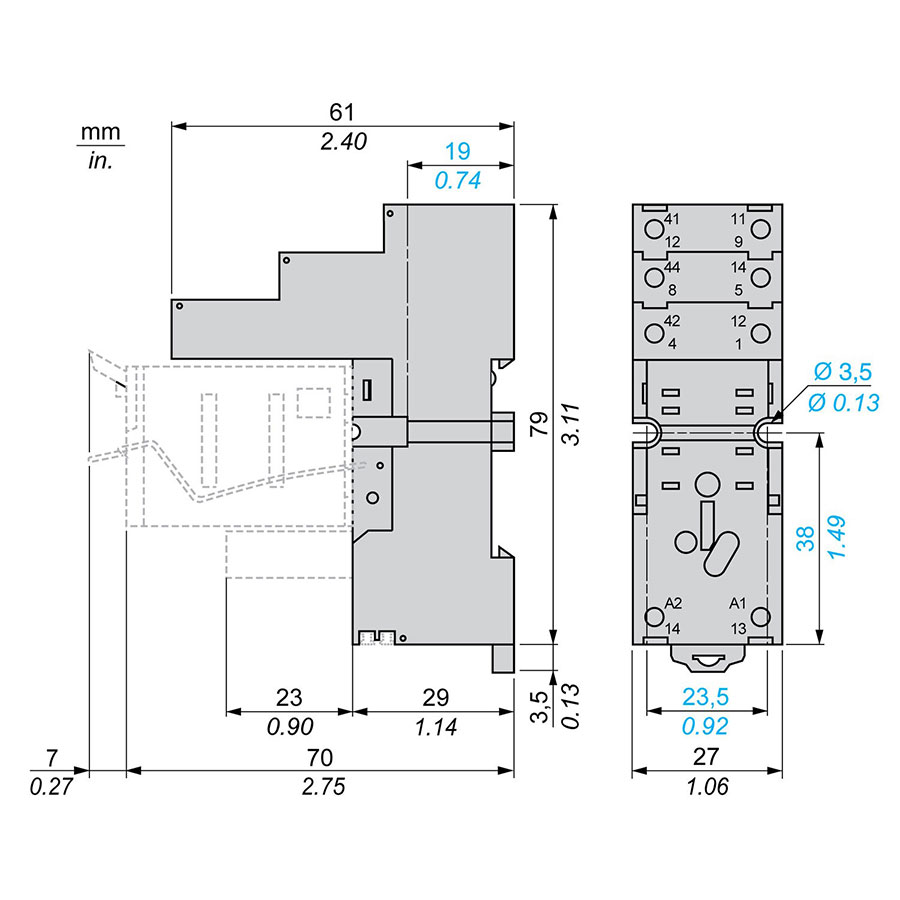

Підключення та маркування клем

При виконанні електромонтажних робіт керуйтеся дворядним маркуванням (за міжнародними стандартами IEC та NEMA), нанесеним біля гвинтів на корпусі колодки:

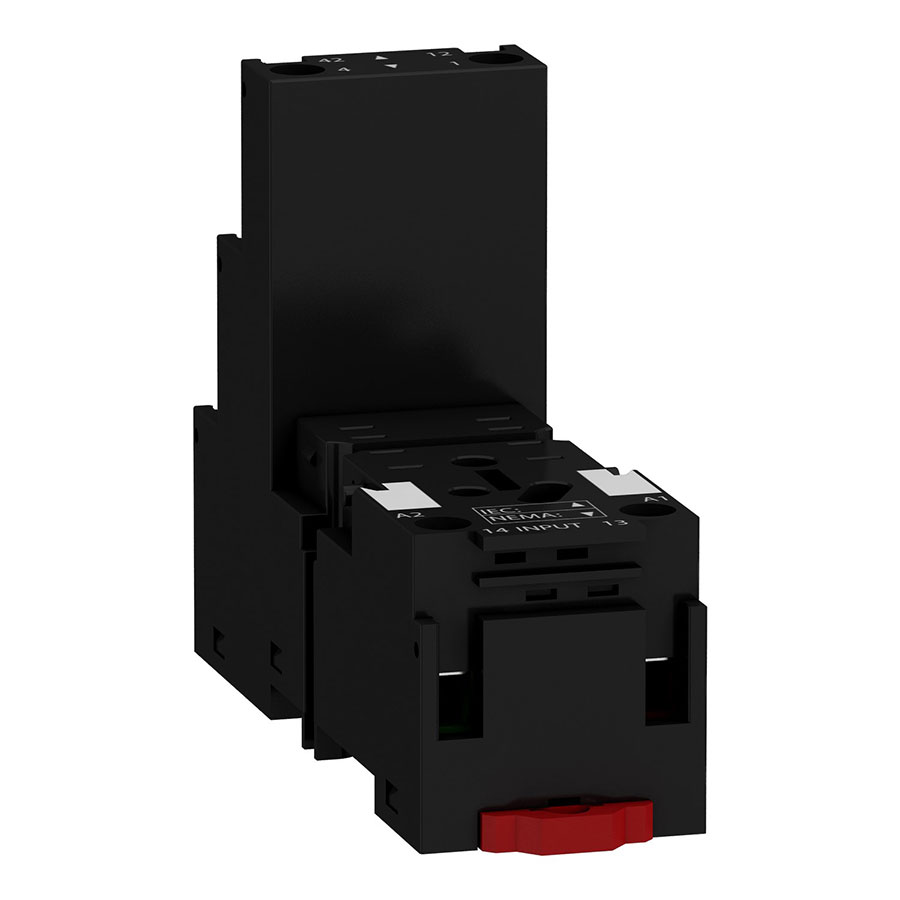

1. Кола живлення котушки реле (Нижня частина колодки):

Клеми А1 та А2 (за системою NEMA: виводи 13 і 14) призначені для підключення керуючого сигналу. Для реле змінного струму (~AC) порядок підключення фази та нуля довільний. При встановленні реле постійного струму (=DC) з додатковим захисним діодним модулем, позитивний потенціал підключається до А1, а негативний — до А2.

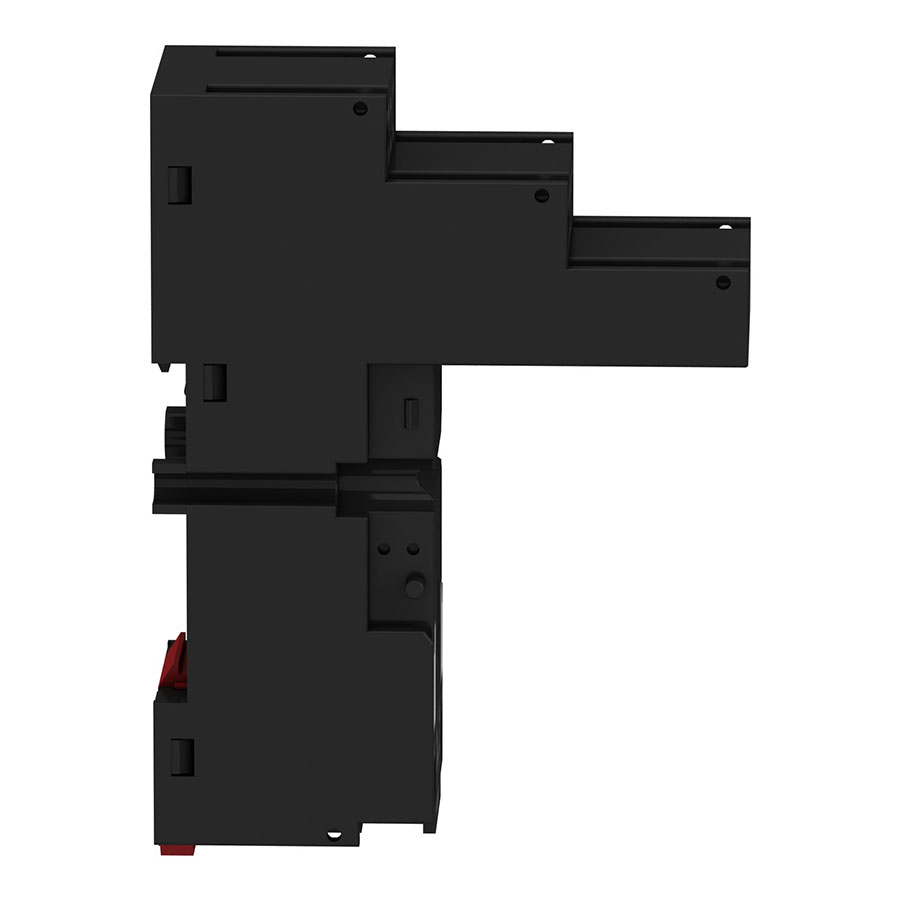

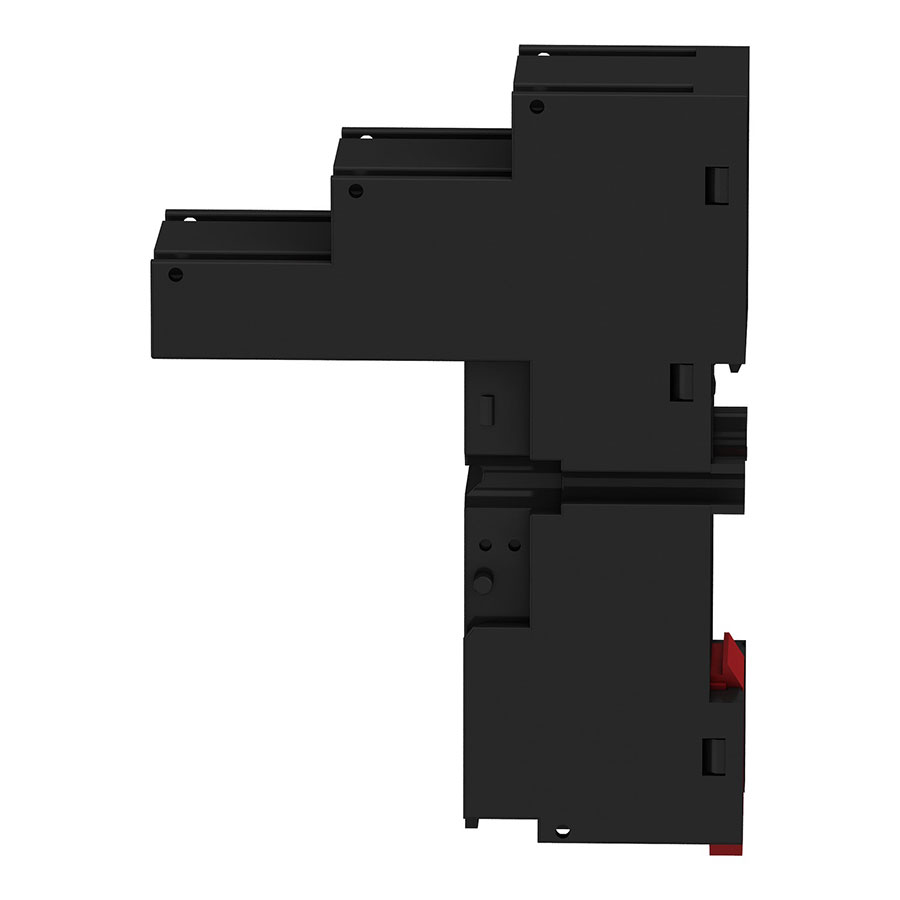

2. Комутаційні ланцюги (Верхня трирівнева частина колодки):

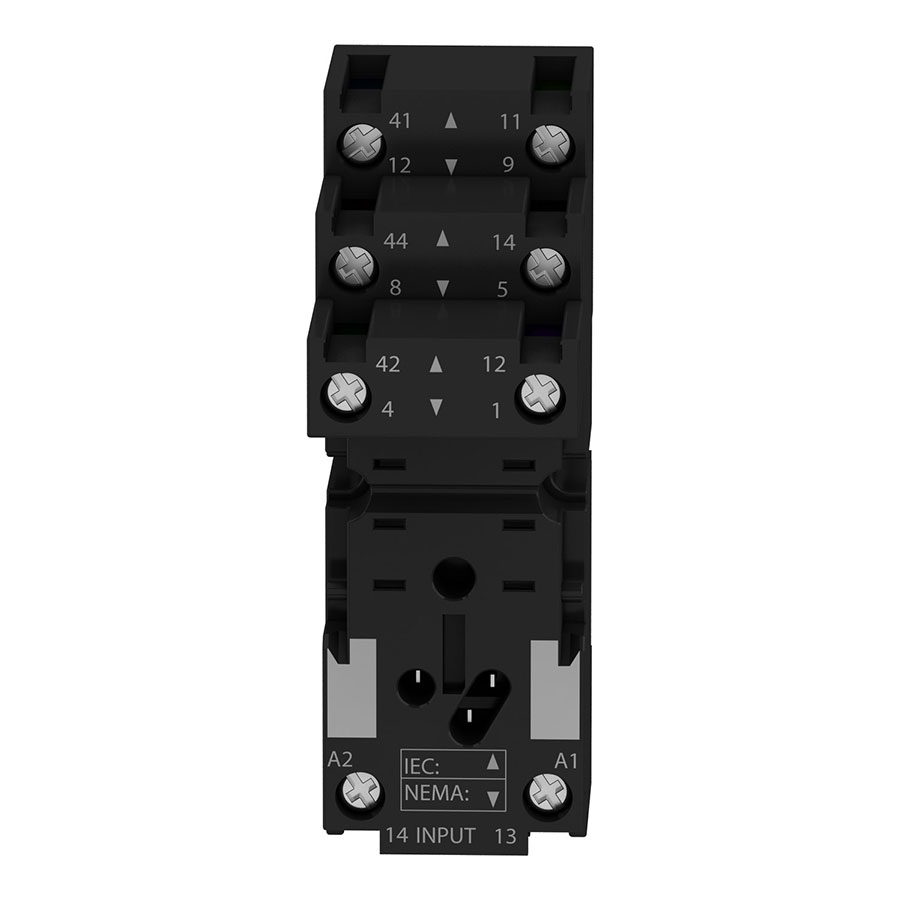

• Верхній ряд клем: 11, 41 (COM) — спільні рухомі контакти двох перекидних груп (за NEMA: 9 і 12). Сюди заводиться живильна або опорна лінія.

• Середній ряд клем: 14, 44 (NO) — нормально відкриті контакти (за NEMA: 5 і 8). Замикаються зі спільними виводами (11 і 41) лише після подачі живлення на котушку.

• Нижній ряд клем: 12, 42 (NC) — нормально закриті контакти (за NEMA: 1 і 4). Залишаються замкненими із спільними виводами у вихідному стані, поки реле знеструмлене.

Зверніть увагу: на відміну від універсальних розеток RXZE2S114M, у цій моделі фізично відсутні клеми для 2-ї та 3-ї груп контактів (канали 21-22-24 та 31-32-34), що повністю унеможливлює помилкове підключення дротів до порожніх роз’ємів.

Додаткова інформація

• Раціональний монтаж: Модель RXZE2S108M ідеально адаптована під габарити двоконтактного реле. Вона дозволяє зробити схему щита лаконічною, оскільки на корпусі немає зайвих гвинтів. Це значно спрощує завдання монтажникам, які збирають велику кількість однотипних шаф керування.

• Слот розширення: У центральній частині розетки, під посадковим місцем реле, розташований технологічний роз’єм для встановлення додаткових знімних модулів серії RZZE. Це дає можливість додати в схему світлодіод для наочного контролю наявності керуючої напруги, а також варистор або RC-ланцюг для захисту напівпровідникових виходів контролера від комутаційних перенапруг котушки.

• Порада щодо монтажу: Гвинтові клеми колодки оснащені захисною притискною пластиною. Якщо підключення виконується гнучким багатожильним дротом, обов’язково використовуйте трубчасті кабельні наконечники (наприклад, типу НШВІ), щоб гвинт не перетискав мідні жили, і з’єднання залишалося надійним протягом усього терміну служби в умовах експлуатаційних вібрацій.
