Монтажна колодка (розетка) Schneider Electric Harmony RXZE2M114 з гвинтовими затискачами

Опис

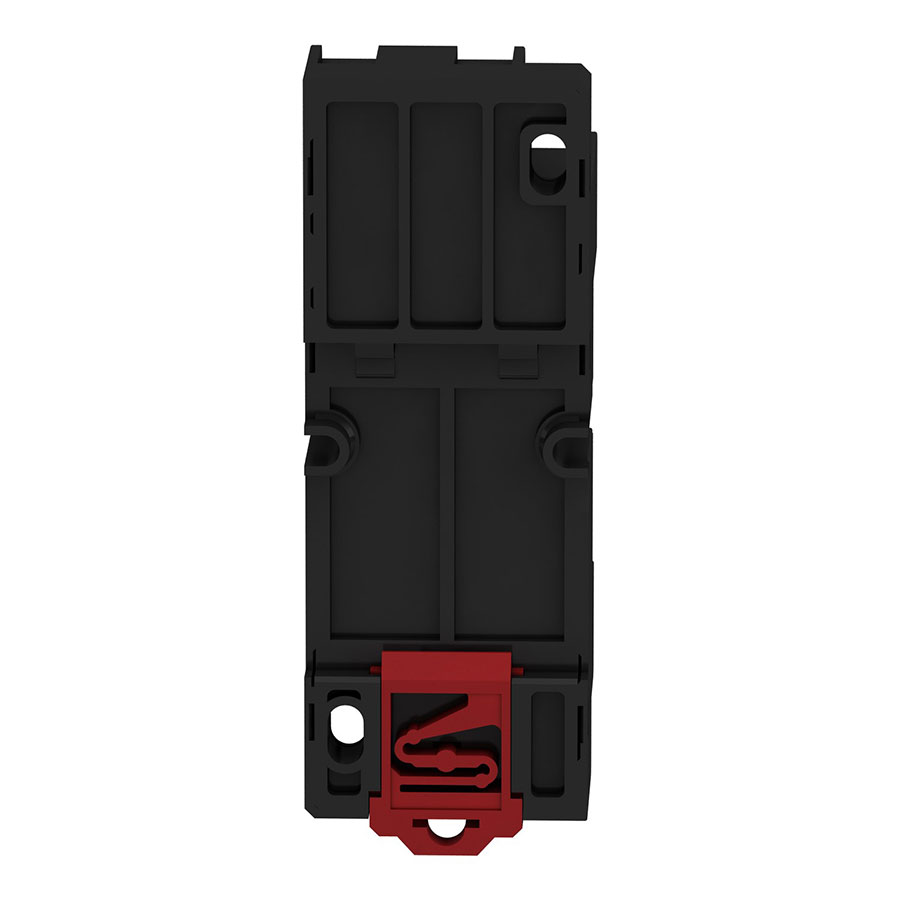

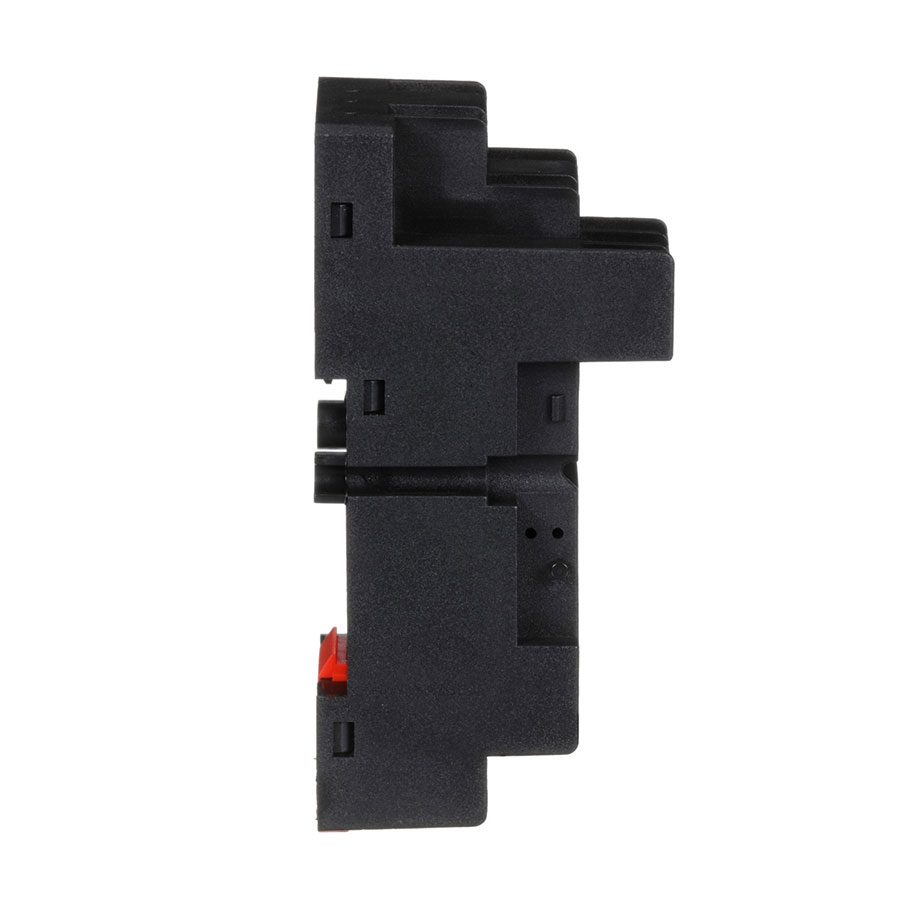

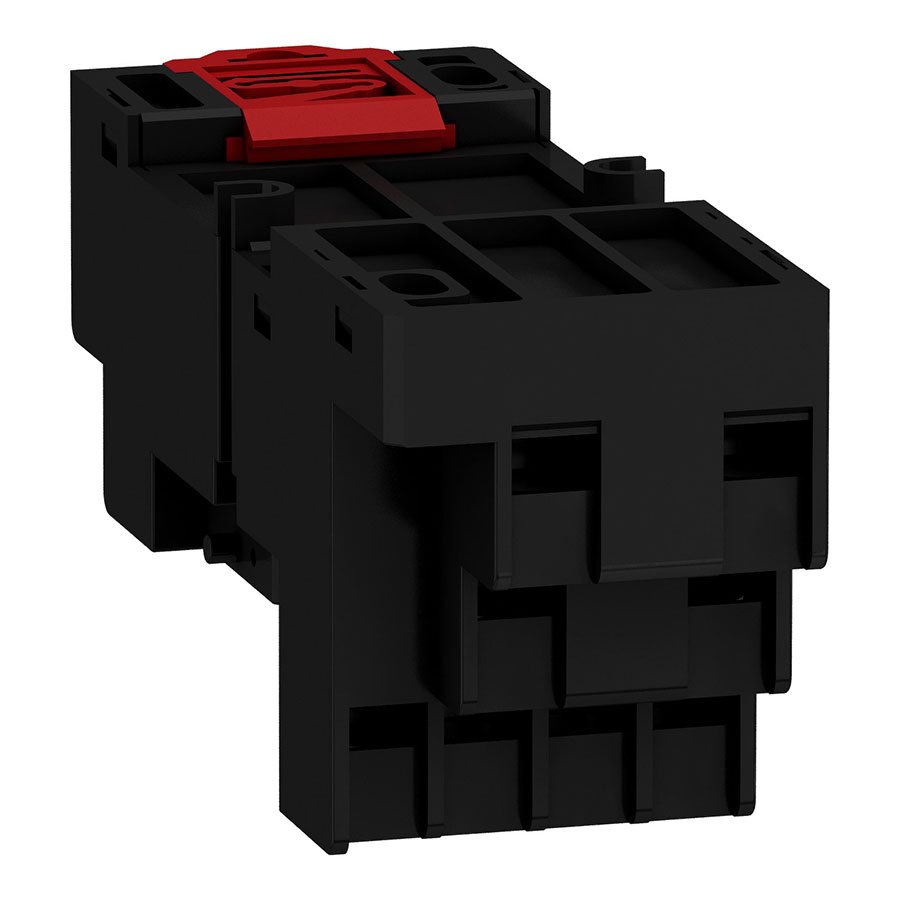

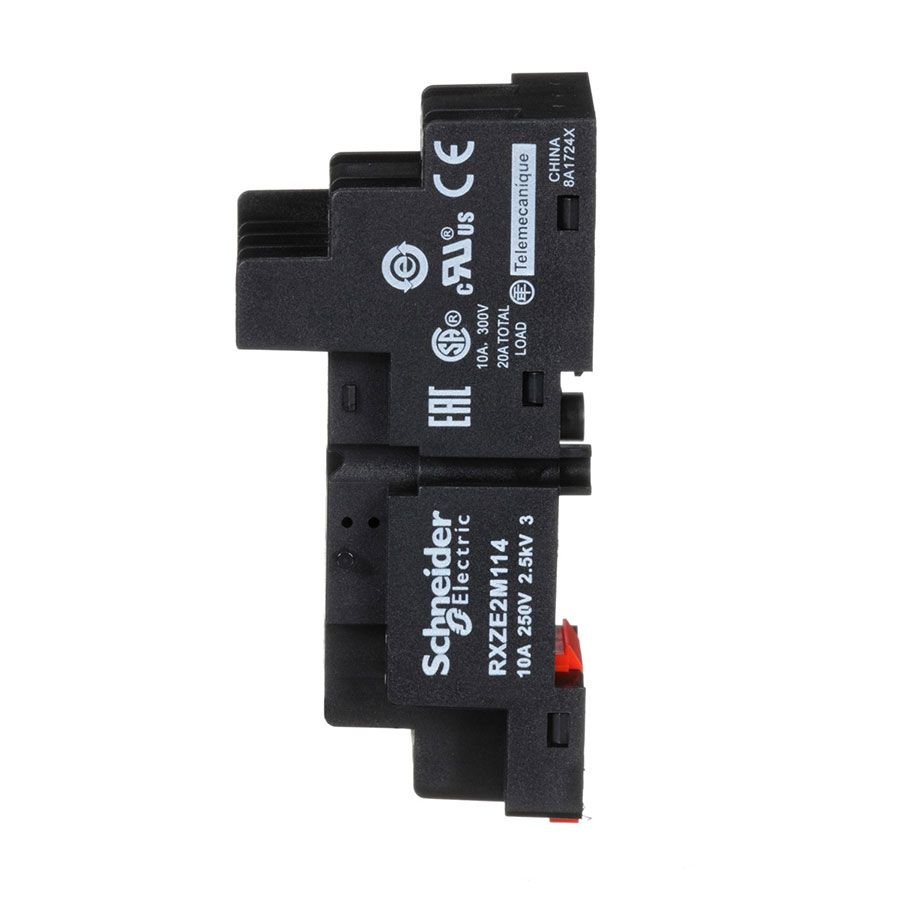

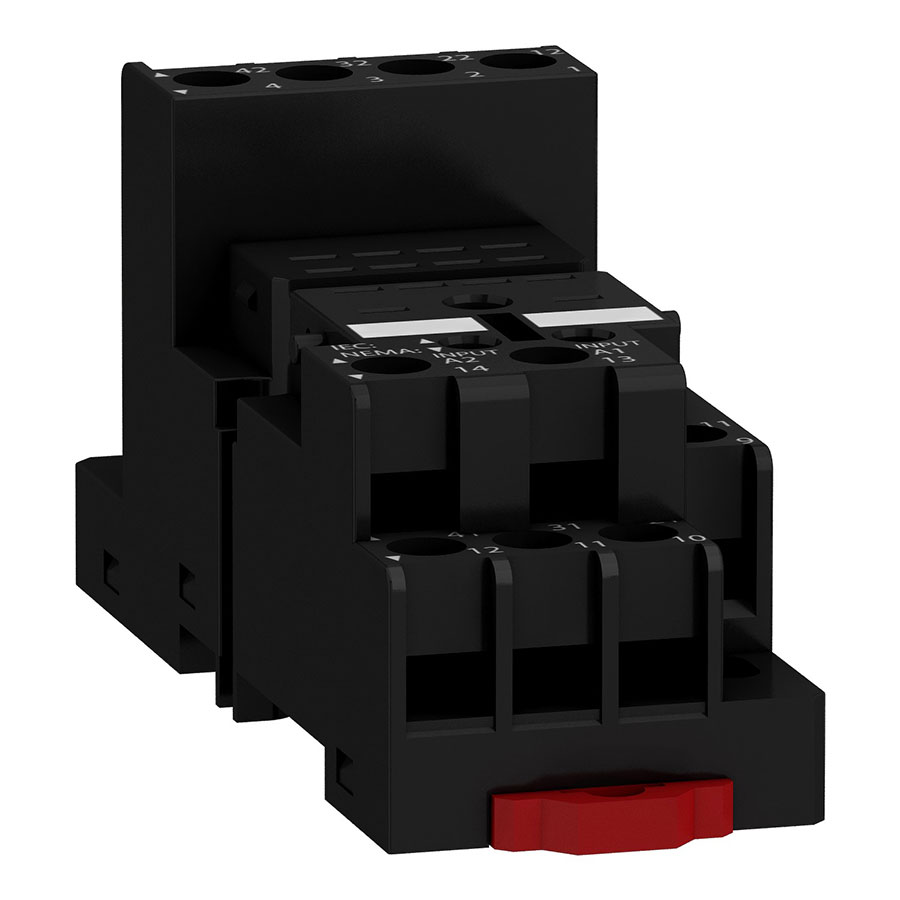

Schneider Electric RXZE2M114 — це універсальна монтажна колодка (розетка) з гвинтовими затискачами «змішаного» (нетопологічного) розташування, призначена для встановлення та комутації промислових проміжних електромеханічних реле серії Harmony RXM. Колодка має повну матрицю внутрішніх гнізд, що забезпечує абсолютну сумісність як із двоконтактними реле RXM2… (2CO), так і з чотириконтактними моделями RXM4… (4CO). Основна конструктивна відмінність серії Mixed (змішана) полягає в оптимізованому двосторонньому розташуванні клем: виводи живлення котушки (А1/А2) та спільні контакти перекидних груп (COM) винесені на нижню сторону розетки, тоді як вихідні контакти (NO та NC) розміщені у верхній частині корпусу. Колодка виготовлена з високоякісного негорючого термопласту, стійкого до температурних та механічних навантажень, і призначена для швидкої фіксації на стандартну DIN-рейку 35 мм або на монтажну плату за допомогою гвинтів.

Примітка щодо маркування: Моделі RXZE2M114 та RXZE2M114M є ідентичними за своїми технічними параметрами, габаритами та схемотехнікою. Літера “M” наприкінці артикулу в сучасних каталогах Schneider Electric використовується для явного підкреслення змішаного (Mixed) типу розташування клем.

Призначення

Гвинтова колодка RXZE2M114 є базовим інтерфейсним та опорним елементом для побудови схем релейного захисту, промислової автоматики, вентиляції (HVAC) та керування електроприводами. Наявність 4 робочих каналів робить її універсальним рішенням для комутації складних, багатоканальних або взаємозалежних ланцюгів (наприклад, для одночасного перемикання силових ліній споживачів, побудови схем взаємного блокування контакторів, передачі сигналів стану на ПЛК і світлосигнальну арматуру). Змішане компонування клем (Mixed) спрощує логіку провідникового монтажу в шафі: весь вхідний потік (живлення котушки та вхідні фази комутації) концентрується з одного боку (знизу), що дозволяє зручно організовувати загальні шини розподілу потенціалу за допомогою перемичок усередині кабельного каналу.

Технічні характеристики

Підключення та маркування клем

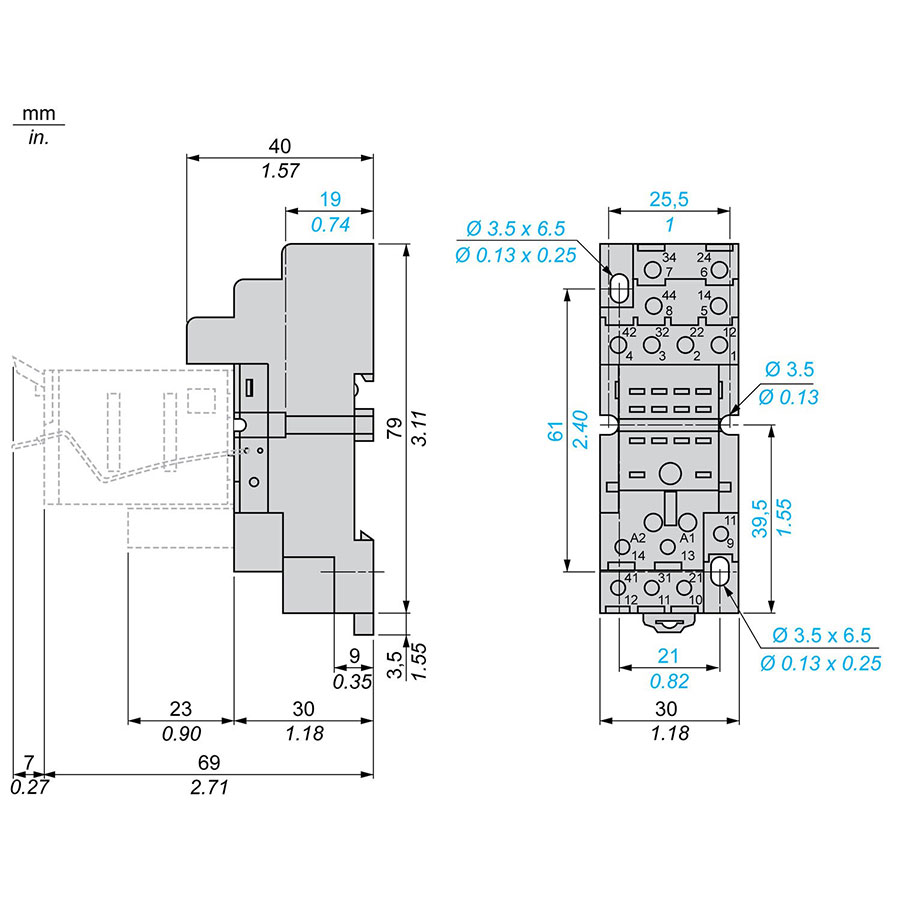

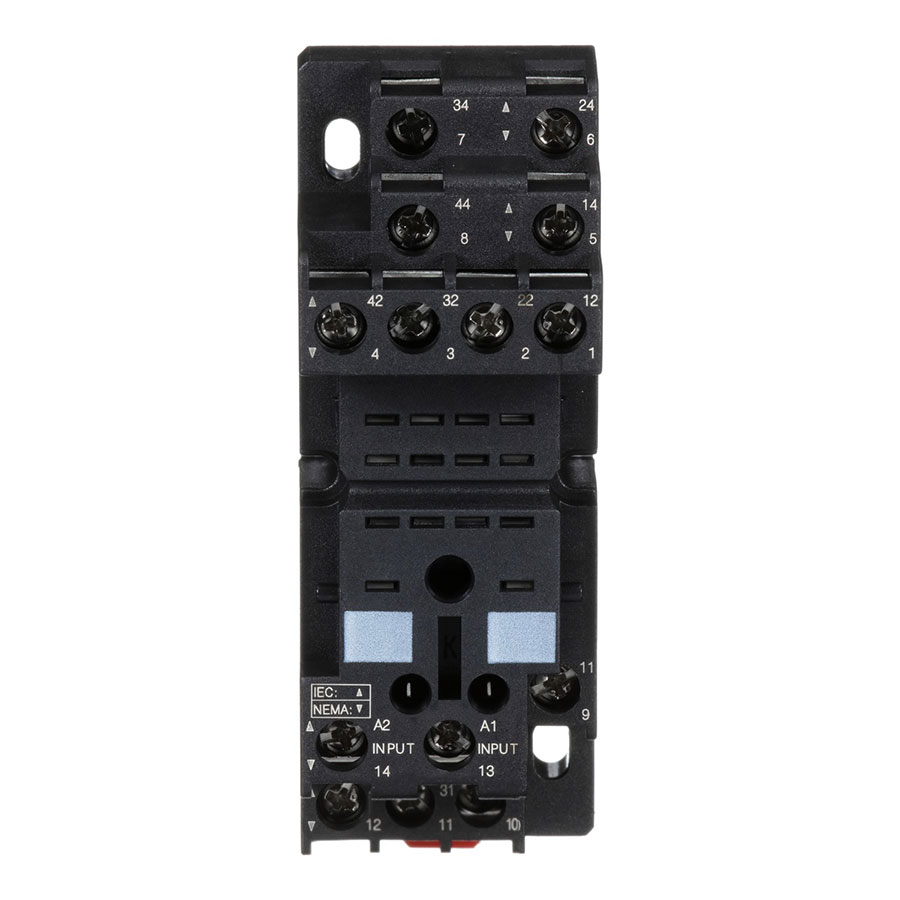

Електромонтаж виконується відповідно до чіткого дворядного маркування (за міжнародними стандартами IEC та NEMA), нанесеного на корпусі колодки біня кожного гвинта. Зважайте на геометрію змішаного корпусу:

1. Нижня частина колодки (Керування та Вхідні лінії):

Клеми А1 та А2 (за NEMA: виводи 13 і 14) — підключення керуючого сигналу котушки реле.

Клеми 11, 21, 31, 41 (COM) (розташовані в нижньому ряду, за NEMA: 9, 10, 11, 12) — спільні рухомі контакти чотирьох перекидних груп. Сюди заводиться основний живильний потенціал. При використанні двоконтактного реле RXM2 задіюються лише крайні канали 11 та 41.

2. Верхня частина колодки (Вихідні ланцюги на споживачі):

• Верхній ряд клем: 14, 24, 34, 44 (NO) — нормально відкриті контакти (за NEMA: 5, 6, 7, 8). Замикаються зі спільними контактами при подачі напруги на А1-А2.

• Нижній ряд клем: 12, 22, 32, 42 (NC) — нормально закриті контакти (за NEMA: 1, 2, 3, 4). Замкнені зі спільними контактами у вихідному знеструмленому стані реле.

Додаткова інформація

• Переваги топології Mixed: На відміну від розеток із роздільним розташуванням клем (серія RXZE2S…), де котушка знаходиться знизу, а абсолютно всі контакти зверху, архітектура Mixed дозволяє чітко відокремити вхідні лінії від вихідних. Оскільки дроти живлення шафи та перемички комутації підводяться знизу, верхня частина колодки залишається повністю вільною для підключення кабелів, які йдуть безпосередньо до виконавчих пристроїв.

• Модульність системи: У центральній зоні під посадковим місцем реле інтегровано слот для встановлення додаткових знімних модулей серії RZZE (світлодіоди індикації стану, діодні збірки, варистори або захисні RC-ланцюги). Це дозволяє захистити напівпровідникові виходи керуючого контролера від зворотних сплесків ЕРС котушки та забезпечити високу промислову завадостійкість схеми.

• Правила монтажу: Клеми обладнані захисними пластинами під гвинт. При використанні гнучких багатожильних проводів обов’язковим є застосування трубчастих кабельних наконечників (типу НШВІ або НШВІ-2 для шлейфування). Це захищає мідний провід від зрізання гвинтом та запобігає послабленню контакту під дією постійних вібрацій шафи автоматики.
