Монтажна колодка (розетка) Schneider Electric Harmony RGZE1S48M з гвинтовими затискачами

Опис

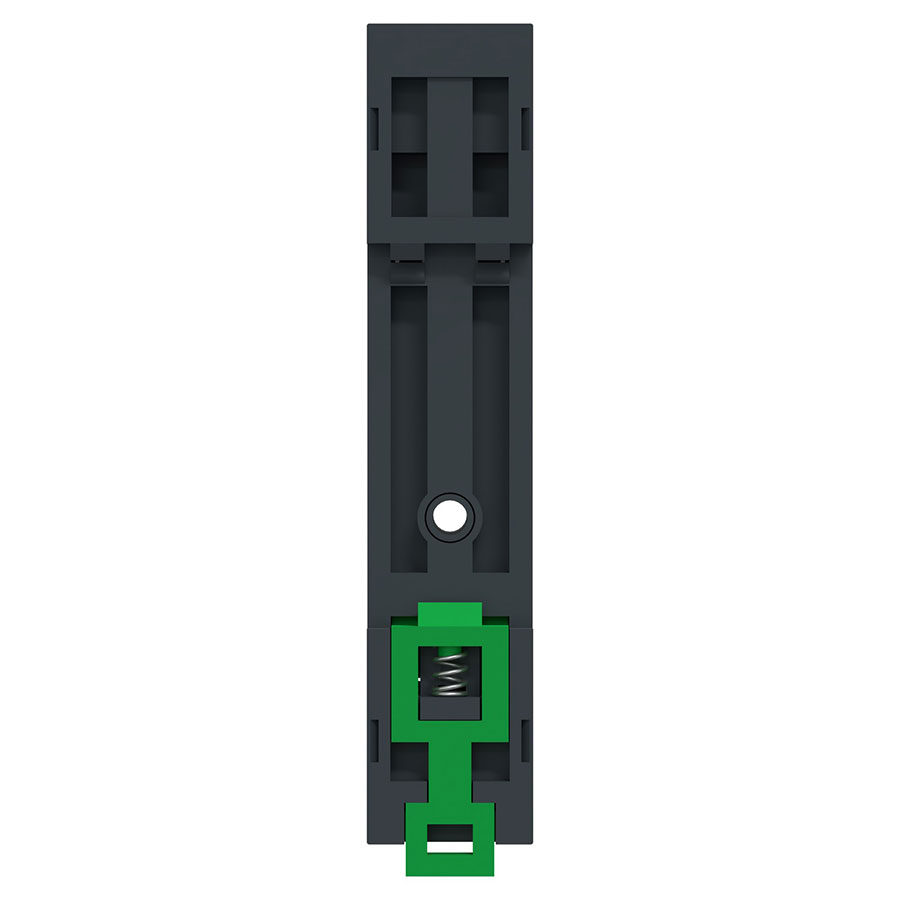

Schneider Electric RGZE1S48M — це спеціалізована монтажна колодка (розетка) з класичним роздільним (топологічним) розташуванням клем, призначена для встановлення, фіксації та комутації промислових інтерфейсних електромеханічних реле серії Harmony RGG. Оскільки реле серії RGG мають дещо іншу архітектуру та геометрію штирьових виводів порівняно з серією RXM, ця розетка розроблена індивідуально під цоколівку інтерфейсних реле на 1 перекидний контакт (1CO — струм до 16 А) або на 2 перекидні контакти (2CO — струм до 8 А). Корпус колодки виконано з високоякісного міцного пластику, який не підтримує горіння та забезпечує надійну ізоляцію. Клеми керування котушкою фізично рознесені з силовими вихідними комутаційними ланцюгами на протилежні сторони корпусу (роздільне компонування), що робить провідниковий монтаж максимально безпечним. Колодка призначена для швидкого встановлення на стандартну DIN-рейку 35 мм або безпосередньо на плату за допомогою гвинтів.

Призначення

Гвинтова розетка RGZE1S48M є надійною посадковою базою для встановлення знімних реле серії Harmony RGG у шафах автоматики, розподільних щитах та пультах керування. Вона виконує роль узгоджувального інтерфейсу між низьковольтними колами керування (наприклад, виходами ПЛК, датчиків) та виконавчими пристроями більшої потужності (клапанами, контакторами, сигнальною арматурою). Конструкція з повною матрицею внутрішніх гнізд робить її універсальною для всієї лінійки реле RGG, забезпечуючи швидку заміну релейного модуля без демонтажу підключених дротів, що мінімізує час простою обладнання під час сервісного обслуговування.

Технічні характеристики

Підключення та маркування клем

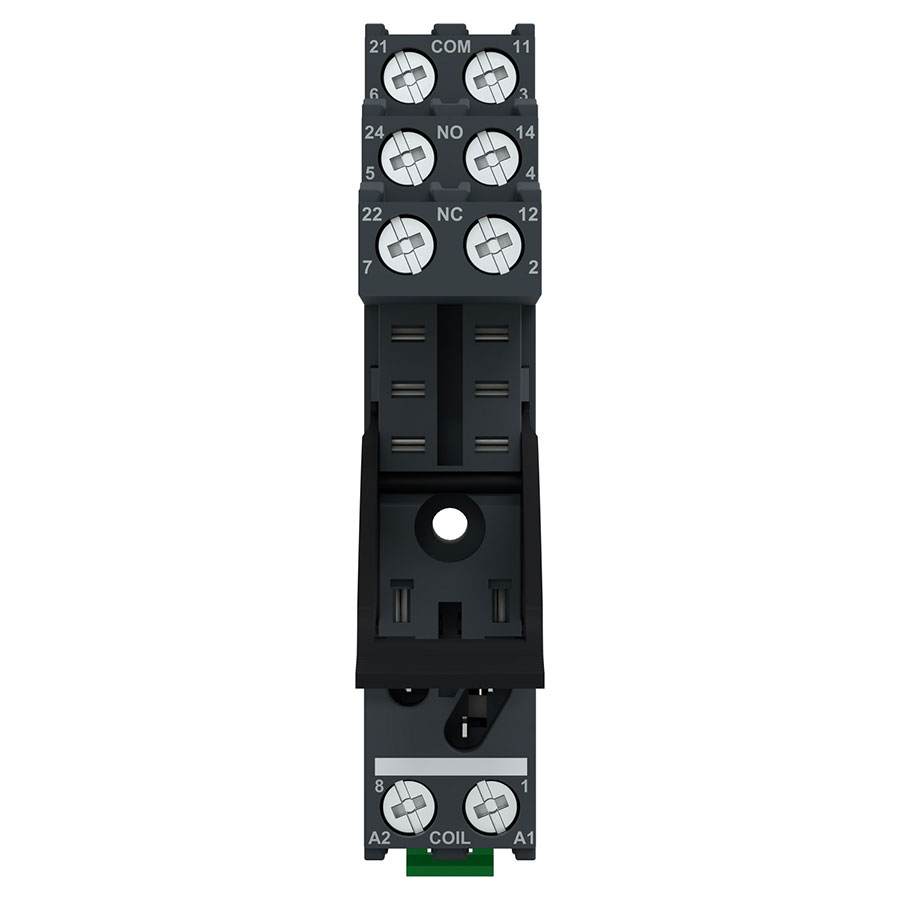

Електромонтаж виконується відповідно до чіткого маркування (за міжнародним стандартом IEC), нанесеного безпосередньо на лицьову панель колодки біля кожного гвинтового затискача. Завдяки роздільному типу архітектури (Separate) лінії чітко розмежовані за висотою:

1. Кола живлення котушки реле (Нижня частина колодки):

Клеми А1 та А2 (підписані поруч із позначенням COIL) призначені для підключення керуючого сигналу. Для реле змінного струму (~AC) порядок підключення фази та нуля значення не має. При використанні реле постійного струму (=DC), де в корпусі реле або схемі присутній захисний чи індикаційний діод, позитивний потенціал (+) підключається до клеми А1, а негативний (-) — до А2.

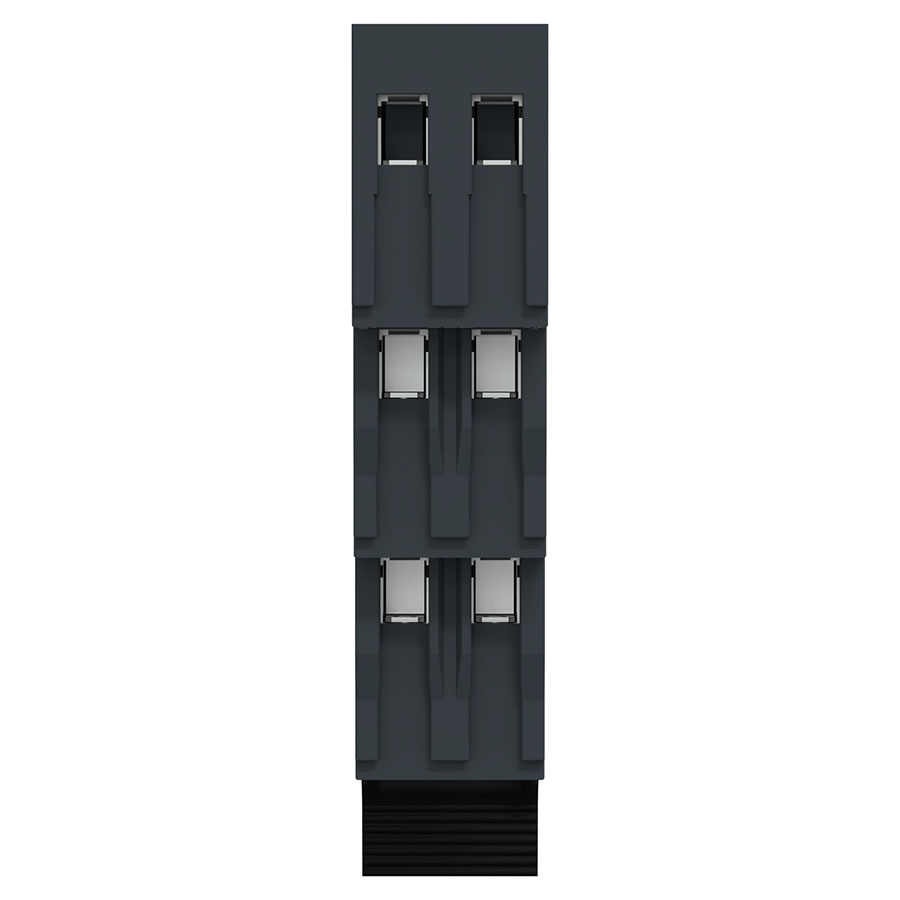

2. Комутаційні ланцюги (Верхня трирівнева частина колодки):

• Верхній ряд клем: 11, 21 (COM) — спільні рухомі контакти перекидних груп. Сюди підводиться основна живильна або опорна лінія. При встановленні одноконтактного реле RGG на 16 А задіюється лише канал 11.

• Середній ряд клем: 14, 24 (NO) — нормально відкриті контакти. Замикаються зі спільними виводами (11 і 21) лише в момент, коли на котушку А1-А2 подано робочу напругу.

• Нижній ряд клем: 12, 22 (NC) — нормально закриті контакти. Залишаються замкненими із спільними виводами у вихідному стані, поки реле знеструмлене.

Додаткова інформація

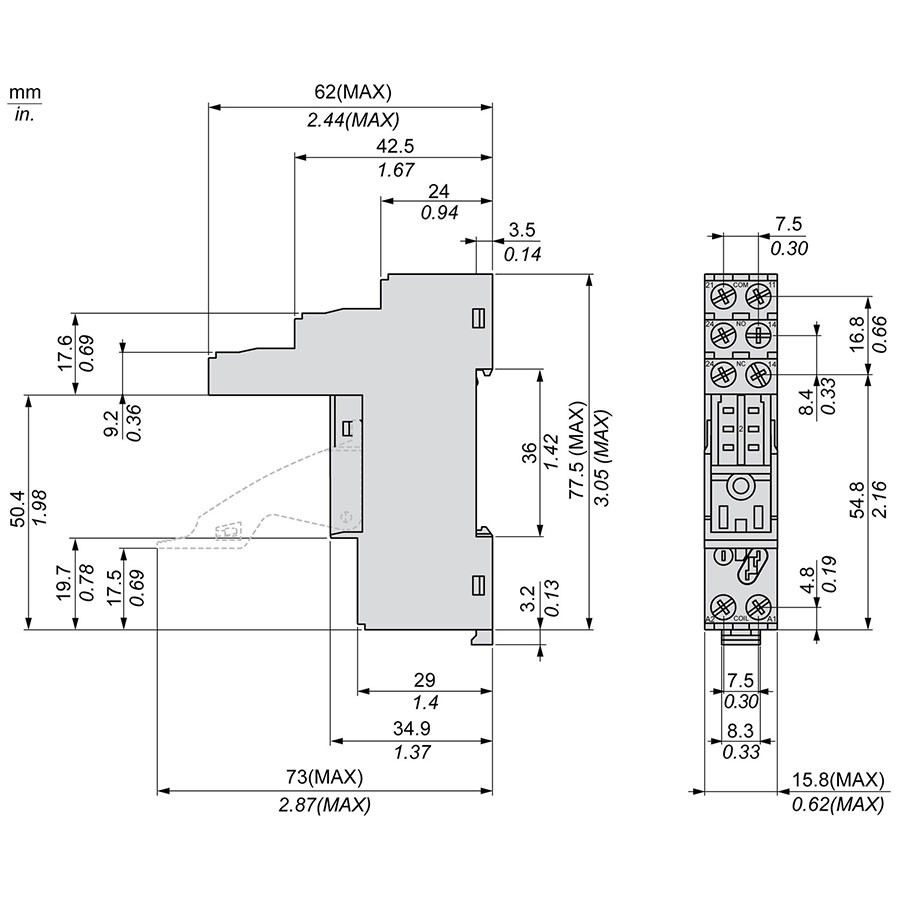

• Компактність і ергономіка: Завдяки ширині всього 16 мм колодка RGZE1S48M дозволяє значно зекономити простір на DIN-рейці в порівнянні зі стандартними 27-міліметровими розетками серії RXM. Це критично важливо при складанні багатоканальних шаф керування з високою щільністю монтажу.

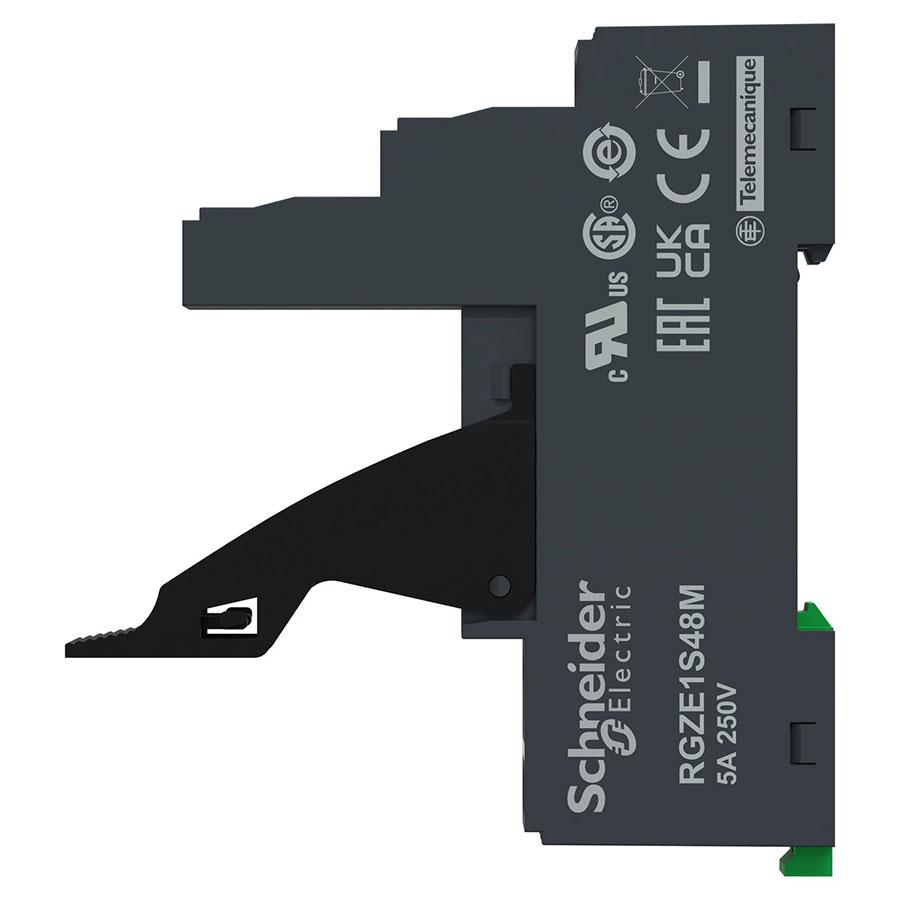

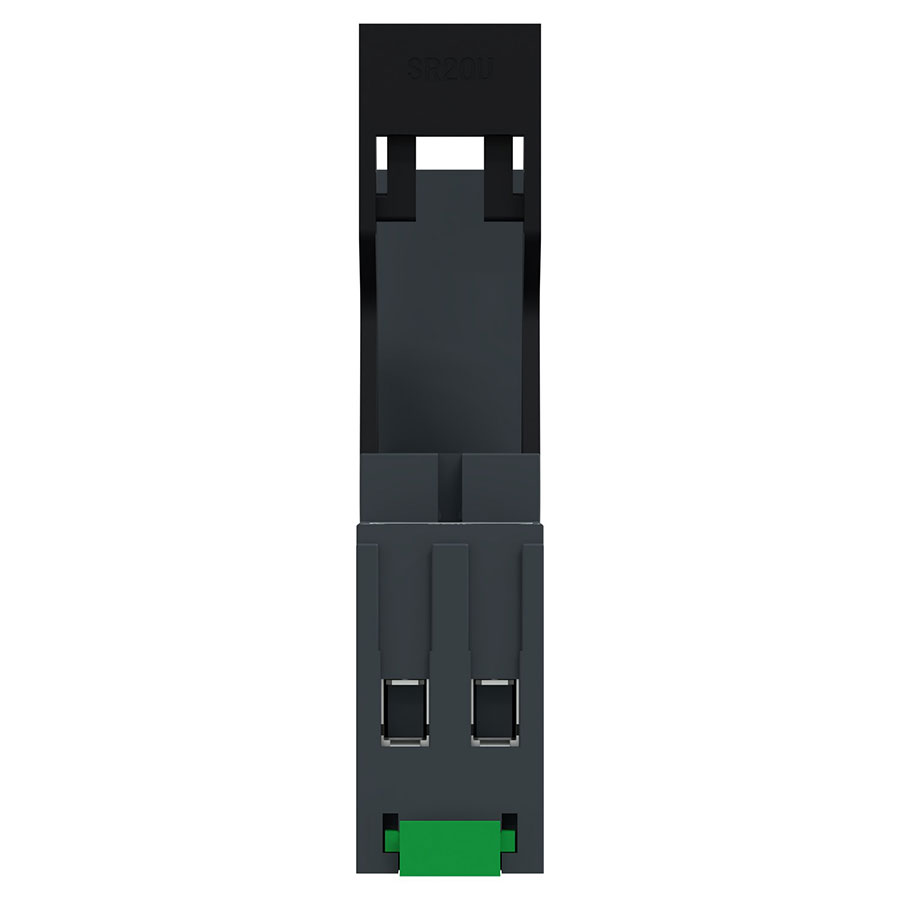

• Вбудований фіксатор: Ця модель поставляється з уже встановленим пластиковим утримуючим кліпсом-фіксатором (чорного кольору). Він надійно утримує корпус реле, запобігаючи його випадінню з гнізда під впливом сильних вібрацій або ударних навантажень під час транспортування та експлуатації щита.

• Надійність з’єднання: Гвинтові затискачі мають компресійну пластину. При монтажі гнучким багатожильним дротом наполегливо рекомендується опресовувати зачищені кінці трубчастими наконечниками (типу НШВІ). Це гарантує максимальну площу контакту, захищає мідні жили від пошкодження гвинтом при затягуванні та унеможливлює іскріння під час тривалого проходження високих струмів (до 16 А).
