Електромеханічне інтерфейсне реле Schneider Electric Harmony RSB2A080M7

Опис

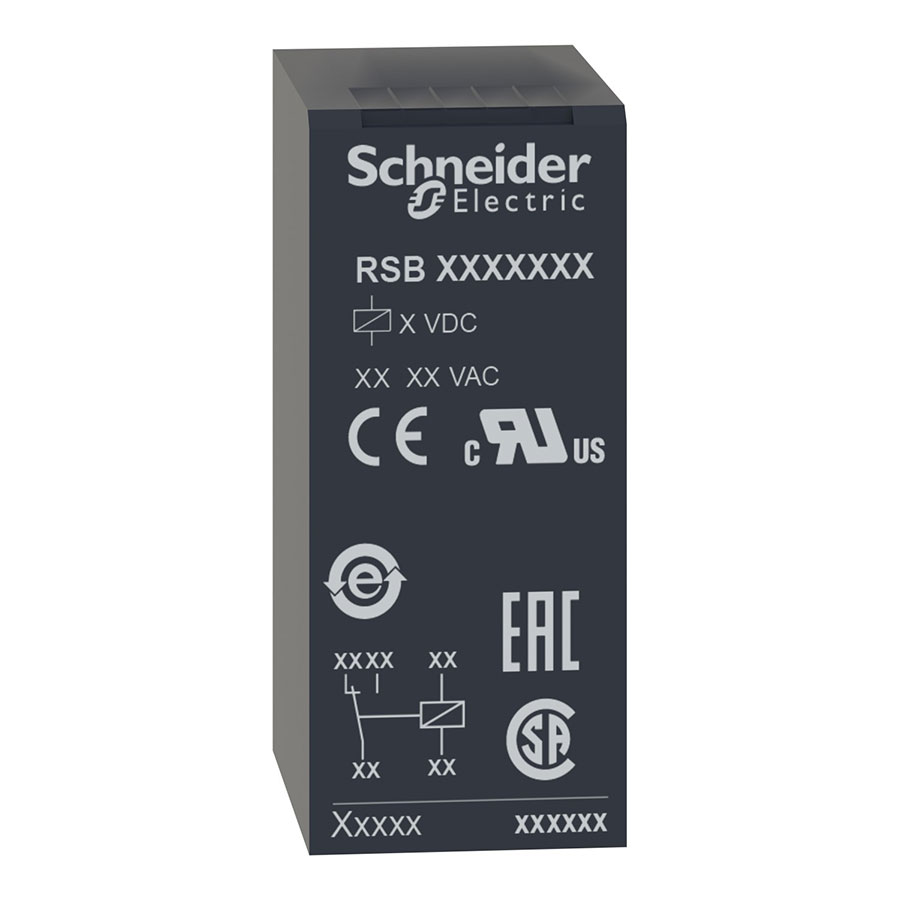

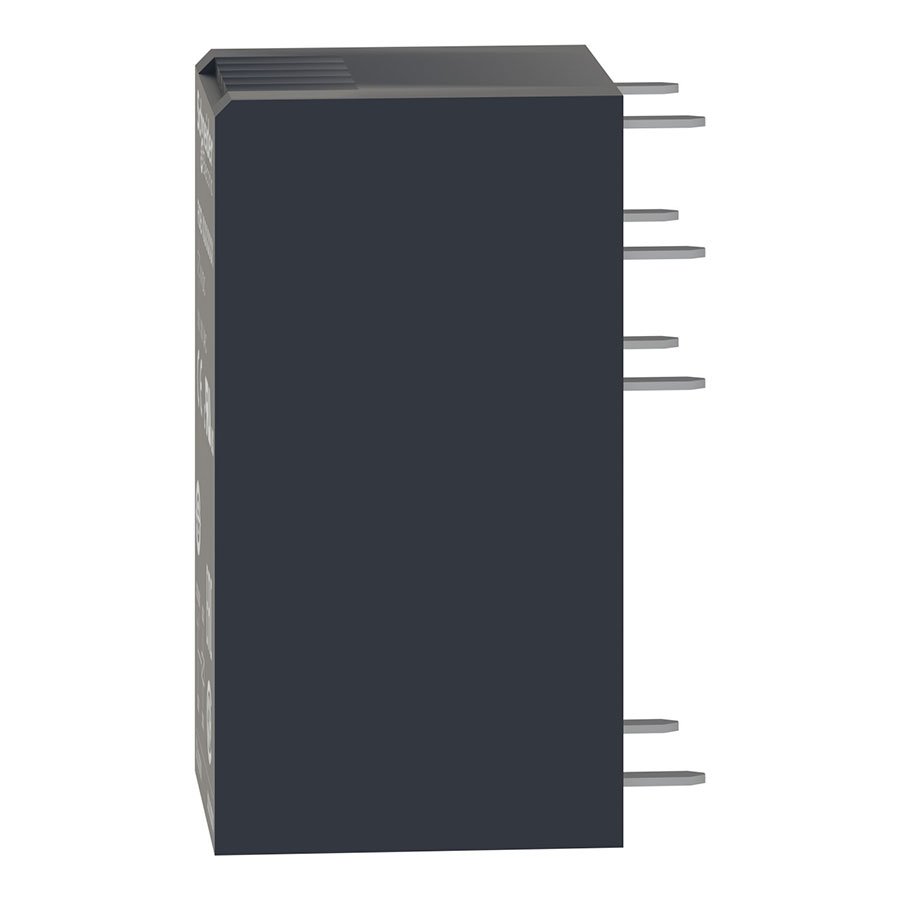

Schneider Electric RSB2A080M7 — це ультракомпактне проміжне (интерфейсне) електромагнітне реле типу “слот” (slot relay) завширшки всього 15,6 мм, яке входить до професійної серії Harmony Electromechanical Relays. Пристрій оснащений двома перекидними контактами (2CO). Модель виконана в непрозорому герметичному корпусі темно-сірого кольору, що забезпечує надійний захист внутрішніх елементів від потрапляння пилу, вологи та сторонніх часток. У цій модифікації відсутні світлодіодна індикація та кнопка ручного тестування. Завдяки цьому повністю виключається ризик випадкового або несанкціонованого втручання персоналу в роботу автоматики, а також підвищується загальна відмовостійкість системи під час безперервної експлуатації.

Призначення

Реле призначене для гальванічної розв’язки, узгодження рівнів напруги та захисту вихідних ланцюгів промислових контролерів (ПЛК), цифрових таймерів чи систем розумного будинку. Воно забезпечує безпечну передачу сигналів керування на виконавчі пристрої середньої потужності: котушки магнітних контакторів, світлосигнальну арматуру, звукові оповіщувачі, виконавчі механізми повітряних заслінок і клапанів. Завдяки мініатюрним розмірам та сумісності з низькими розетками, модель RSB2A080M7 активно використовується в компактних розподільних щитах, системах вентиляції та кондиціонування (HVAC), а також в автоматиці станків і конвеєрних ліній, де кожен міліметр простору на DIN-рейці має значення.

Технічні характеристики

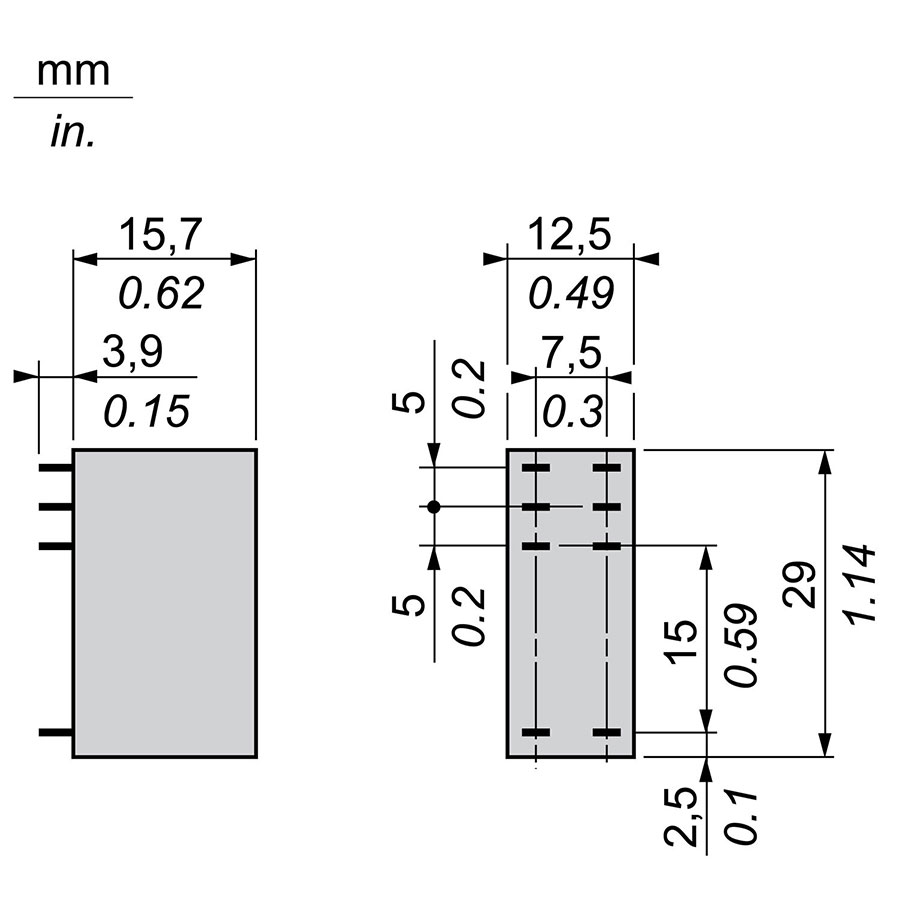

Підключення

При монтажі та підключенні реле RSB2A080M7 необхідно керуватися графічною схемою виводів, нанесеною на передню панель корпусу, та дотримуватися такої послідовності:

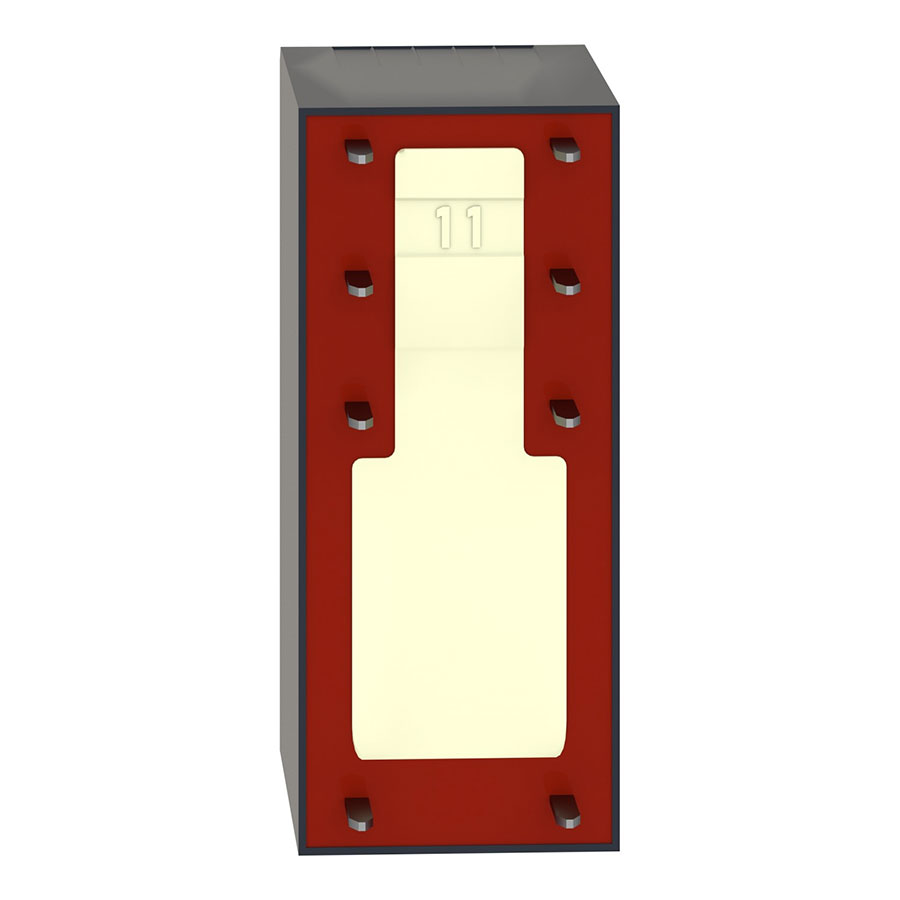

1. Реле встановлюється в сумісну монтажну колодку (розетку) для DIN-рейки 35 мм або впаюється безпосередньо в друковану плату (PCB) електронного пристрою. Пряме підключення дротів до виводів реле без колодки не передбачене конструкцією.

2. Підключення котушки керування (~220 В): Керуюча напруга змінного струму подається на контакти колодки, які відповідають виводам реле А1 та А2. Оскільки котушка працює на змінному струмі (AC), дотримання полярності “фаза-нуль” для спрацьовування реле не є критичним.

3. Підключення керованих ланцюгів (навантаження):

• Клеми 11 (перша група) та 21 (друга група) є спільними (COM) рухомими контактами. Сюди підключається живильна лінія навантаження.

• Клеми 12 та 22 є нормально закритими (NC) виходами. Вони з’єднані зі спільними контактами (11 та 21), коли реле знеструмлене. При подачі ~220 В на котушку цей ланцюг розмикається.

• Клеми 14 та 24 є нормально відкритими (NO) виходами. Вони замикаються зі спільними контактами тільки тоді, коли на котушку А1-А2 подано робочу напругу.

Додаткова інформація

• Сумісні колодки (розетки): Для монтажу на DIN-рейку використовуються фірмові колодки Schneider Electric серії RSZE. Найбільш поширені модифікації: RSZE1S48M (гвинтова колодка з роздільним розташуванням клем) та RSZE1S35M (гвинтова колодка з логічним розташуванням клем).

• Аксесуари для фіксації: Зважаючи на малу вагу реле, для надійного утримання корпусу в умовах постійних вібрацій (всередині вентиляційних установок, щитів керування насосами чи станками) рекомендується використовувати фірмовий пластиковий фіксатор (кліпсу) серії RSZR215. Він також полегшує швидкий демонтаж реле під час технічного обслуговування.

• Захисні модулі: Конструкція колодок RSZE дозволяє доукомплектовувати збірку знімними захисними модулями серії RSZM (наприклад, варисторними модулями або RC-ланцюгами, які гасять імпульсні перенапруги на котушці змінного струму в момент вимкнення).
