Твердотільне реле 1 NO, 3.5A, =24В

Твердотільне реле 1 NO, 3.5A, =24В


Відгуки 0
Код товару: SSL1D03BD Категорії: , Теги: ,
Бренд: TM Schneider
Бренд:

Умови замовлення та доставки
Понеділок та четвер — вихідні дні.
Відправлення з вівторка по неділю, протягом 2-3 днів.
Увага! Товар під замовлення. Ціна товару вказана орієнтовна. Точну ціну повідомить менеджер.
Товар замовляється після 100% передоплати.
БЕЗКОШТОВНА ДОСТАВКА товарів Schneider Electric
при замовленні на суму від 5000 грн.
779 грн


Доступно під замовлення

  • Опис

    Твердотільне інтерфейсне реле Schneider Electric Harmony SSL (артикул: SSL1D03BD)

    Опис

    Твердотільне реле (Solid State Relay) SSL1D03BD від провідного європейського виробника Schneider Electric — це знімний напівпровідниковий елемент ультратонкого виконання, призначений для безконтактної, швидкісної та абсолютно безшумної комутації ланцюгів постійного струму. Оскільки пристрій побудований на базі сучасних напівпровідникових компонентів і не має рухомих механічних контактів, він повністю захищений від підгорання, електричної дуги та механічного зносу. Це забезпечує практично необмежений термін служби навіть за умов надвисокої частоти спрацьовувань. Реле виконане в мініатюрному корпусі для монтажу на друковану плату (PCB) або для встановлення у спеціалізовані модульні колодки (розетки) на DIN-рейку.

    Призначення

    Пристрій призначений для комутації малопотужного навантаження та забезпечення надійної гальванічної розв’язки між чутливими виходами програмованих логічних контролерів (ПЛК), плат автоматики і виконавчими механізмами. Найчастіше використовується для керування котушками контакторів, електромагнітними клапанами, світлодіодною індикацією та іншими споживачами постійного струму в промислових та побутових системах автоматизації.

    Технічні характеристики

    ПараметрЗначення
    АртикулSSL1D03BD
    ВиробникSchneider Electric
    Серія обладнанняHarmony Solid State Relays (SSL)
    Конфігурація контактів1 NO (1 нормально розімкнений вихід)
    Тип вихідного ланцюгаПостійний струм (DC)
    Номінальний струм навантаження3.5 А
    Діапазон напруги навантаження (вихід)1 — 24 В постійного струму (DC)
    Гранична комутаційна напруга0.1 — 28 В постійного струму (DC)
    Керуюча напруга (вхід)16 — 30 В постійного струму (номінально =24В DC)
    Струм керування (вхідний)7 мА
    Тип комутаційного елементаМоП-транзистор (MOSFET)
    Максимальний падіння напругименше 1.2 В (у відкритому стані)
    Тип монтажуНа друковану плату (PCB) або в розетку серії SSLZ

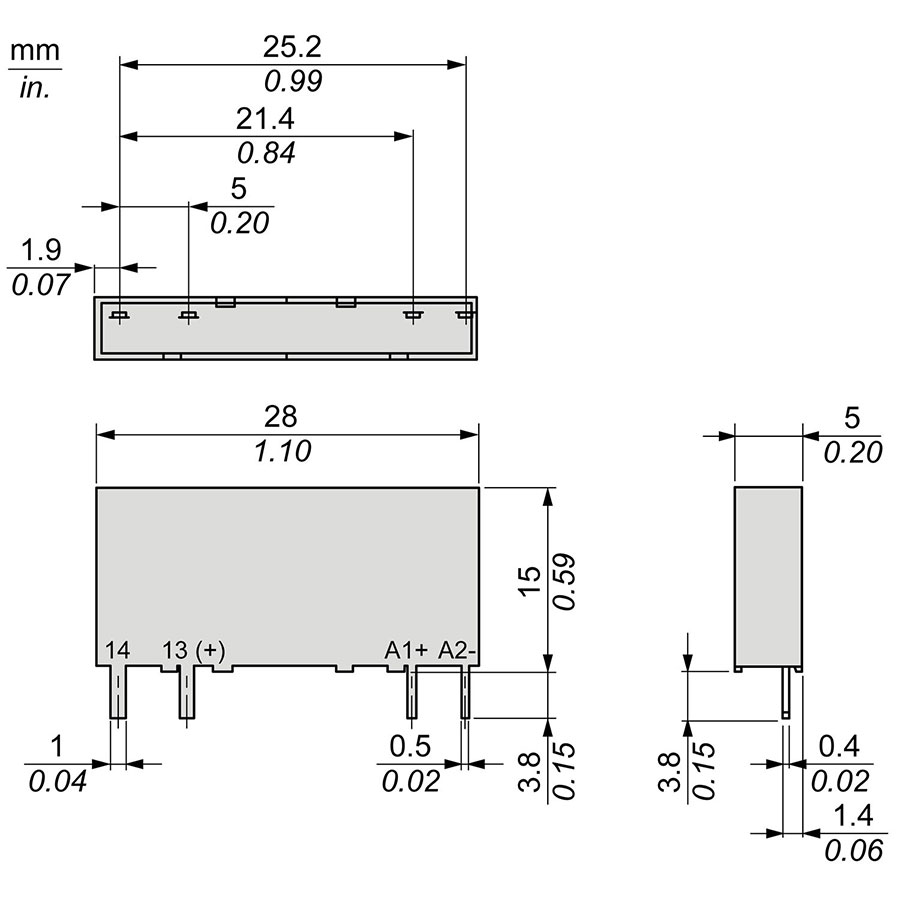

    Ширина корпусу5 мм
    Ступінь захистуIP67 (герметичний корпус)
    Вага нетто4.15 г
    Робоча температуравід -20°C до +70°C

    Підключення

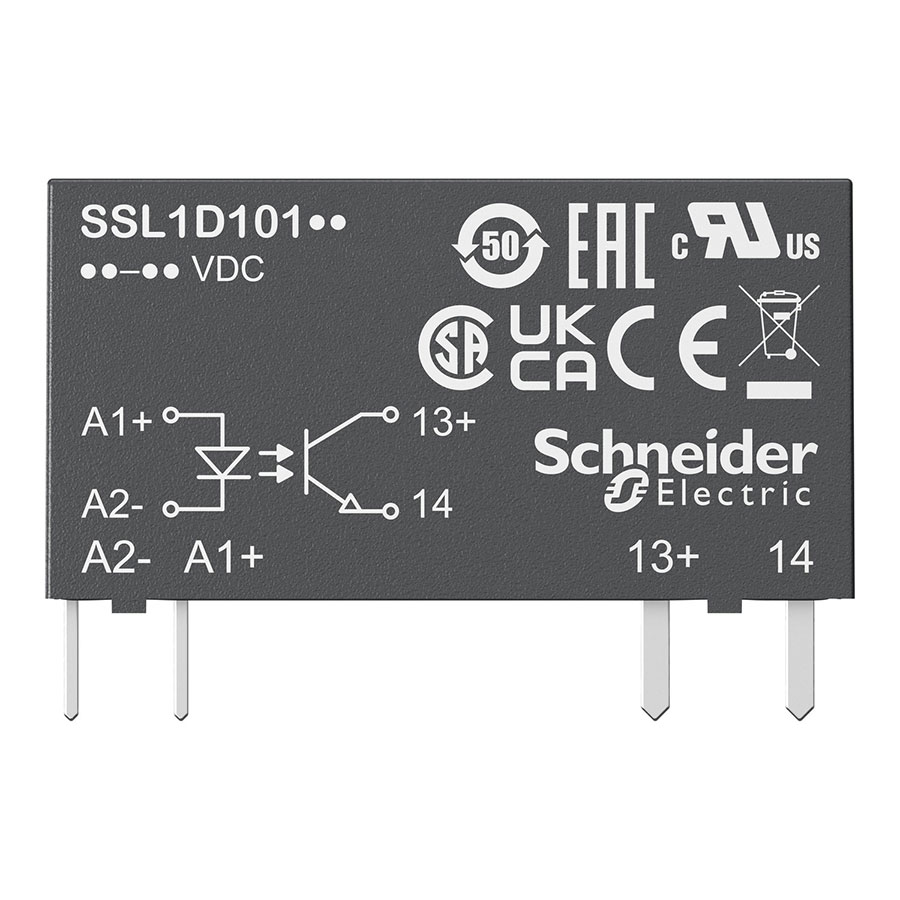

    Реле має штировий тип контактів (піни) для встановлення в розетку або впаювання в плату. На лицьову сторону нанесена чітка схема розпіновки (див. додане фото SSL1D03BD_1.jpg):

    1. Вхідний ланцюг керування (Input):

      • Контакт A1 (+) — підключення позитивного полюса (+) керуючого сигналу =24В DC.
      • Контакт A2 (-) — підключення негативного полюса (-) керуючого сигналу.

    2. Вихідний силовий ланцюг (Load):

      • Контакт 13 (+) — підключення позитивного полюса лінії живлення навантаження.
      • Контакт 14 — вихід на споживача (нормально розімкнений). Навантаження вмикається послідовно в розрив лінії.

    Додаткова інформація

    • Варіанти монтажу: Найчастіше це реле використовується як змінний елемент у збірних інтерфейсних модулях. Воно ідеально сумісне з фірмовими колодками Schneider Electric серії SSLZ (наприклад, SSLZVA1 з гвинтовими клемами або SSLZVA1P з Push-in затискачами). Завдяки такій конструкції, у разі аварії на лінії навантаження, реле можна миттєво замінити в колодці без демонтажу дротів.

    • Критично важливо про тип струму: Дана модель призначена виключно для роботи в ланцюгах постійного струму (DC) як за входом, так і за виходом. Підключення виходу реле до мережі змінного струму (~220В тощо) миттєво знищить внутрішній транзистор.

    • Захист від перевантаження: Напівпровідникові компоненти чутливі до коротких замикань, тому в силове коло живлення навантаження рекомендується встановлювати швидкісні запобіжники відповідного номіналу.
