Мініатюрне проміжне реле Schneider Electric Harmony RXM3AB1B7

Опис

Електромеханічне проміжне реле Schneider Electric RXM3AB1B7 є вставним комутаційним компонентом промислової серії Harmony (раніше відомої як Zelio Relay). Головна конструктивна відмінність цієї моделі — наявність трьох перекидних контактів (3CO). Котушка керування пристрою розрахована на безпечну низьковольтну напругу ~24 В змінного струму (AC).

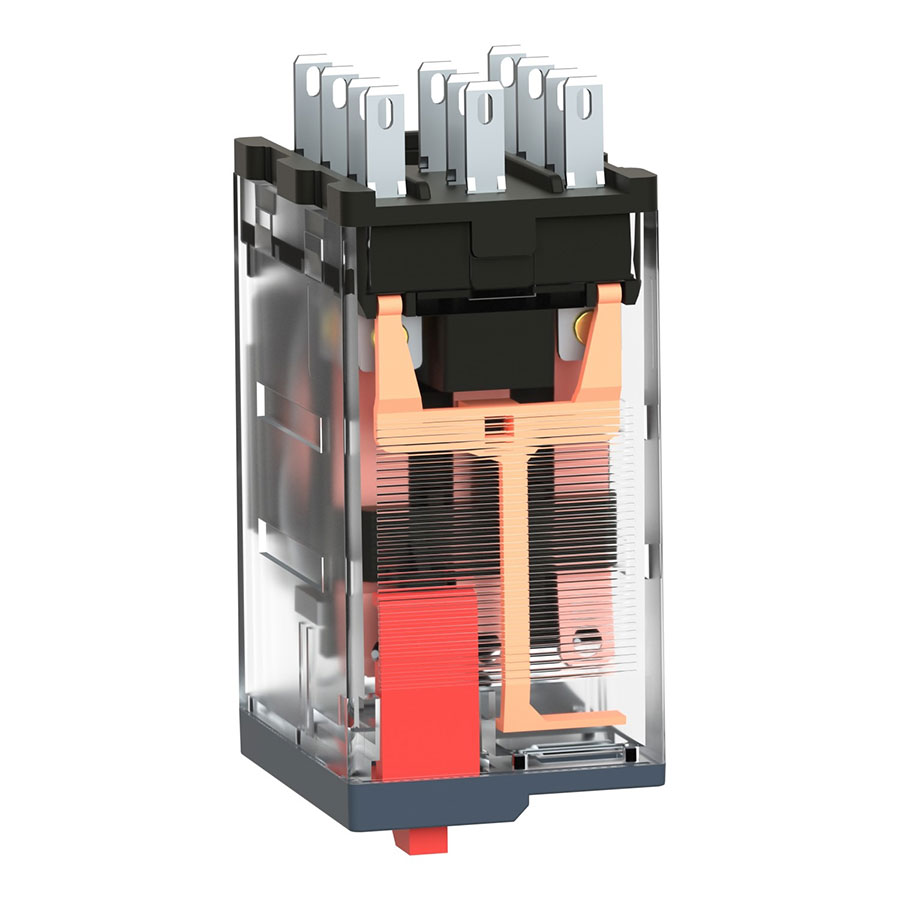

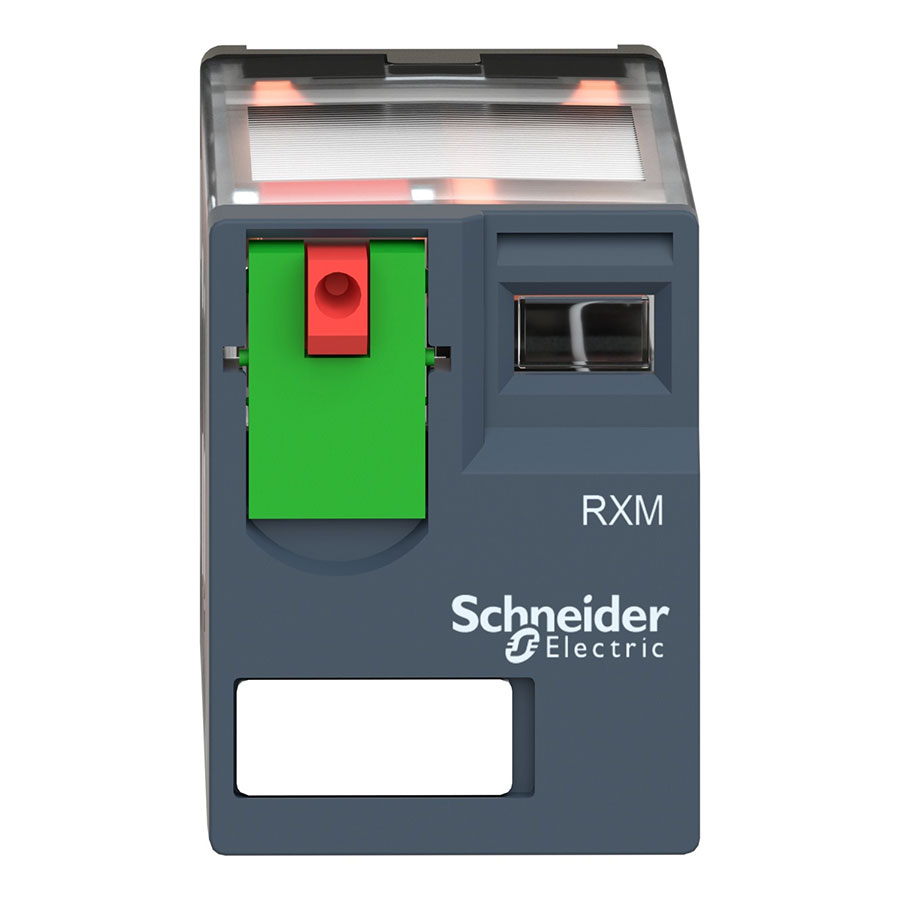

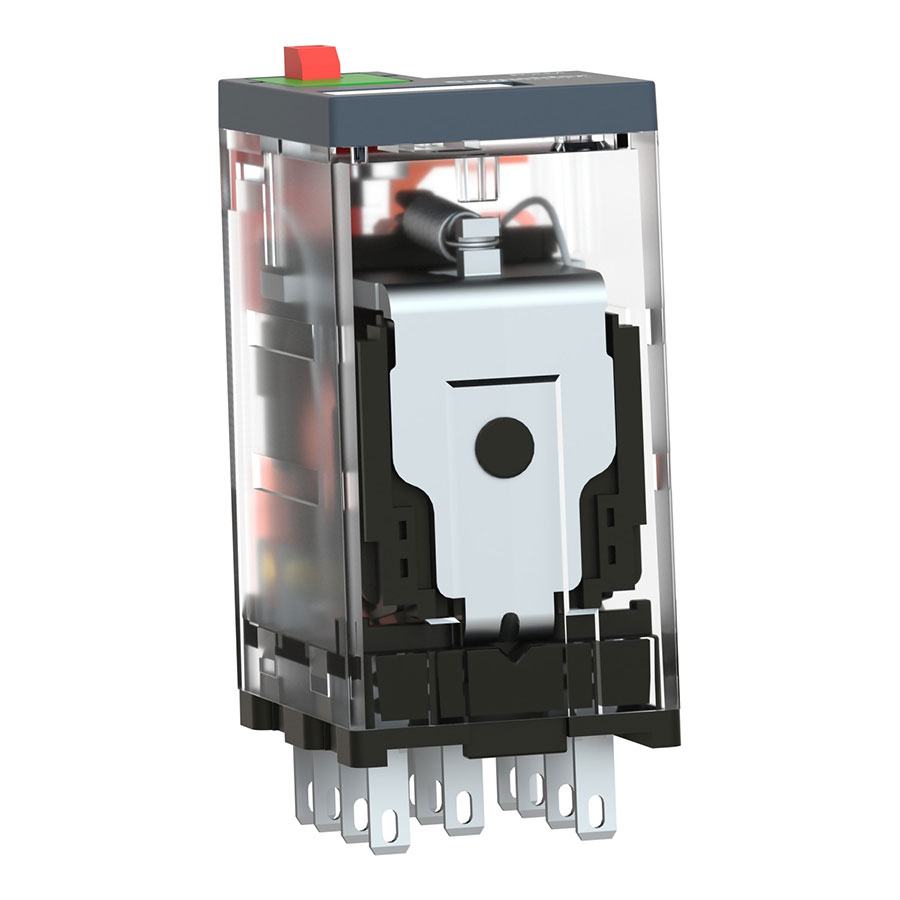

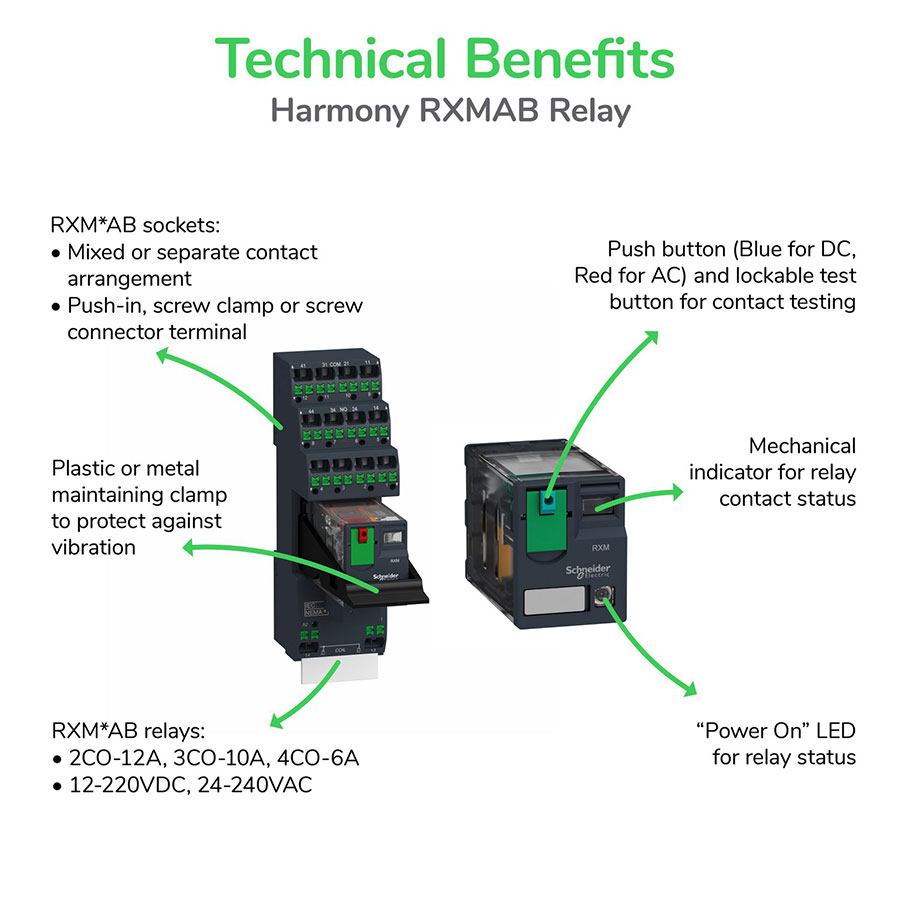

Ця модифікація (що належить до базової серії RXM3AB1…) випускається без вбудованої світлодіодної індикації (LED). Для локального контролю стану реле оснащене механічним прапорцем-покажчиком та червоною тест-кнопкою з функцією блокування. Червоний колір кнопки є фірмовим стандартом кодування Schneider Electric, який вказує на те, що котушка керування пристрою розрахована на змінний струм (AC). Бічні стінки корпусу виконані з прозорого пластику, що дозволяє візуально контролювати стан внутрішніх механізмів.

Зверніть увагу: Цей артикул постачається виключно у вигляді окремого вставного реле. Монтажна розетка (колодка) під DIN-рейку та фіксуюча скоба до комплекту постачання не входять і замовляються окремо.

Призначення

• Комутація та розмноження сигналів: Одночасне перемикання до трьох незалежних електричних ланцюгів за допомогою одного керуючого сигналу ~24 В AC.

• Гальванічна розв’язка кіл: Надійне розділення низьковольтних сигнальних ліній керування від силового промислового обладнання або ланцюгів із вищим потенціалом напруги.

• Енергоефективність у багатомодульних системах: Модифікація без LED-діода є оптимальним рішенням для великих шаф автоматизації, оскільки дозволяє знизити сумарне енергоспоживання та зменшити теплове навантаження всередині щита.

Технічні характеристики

Підключення

1. Монтаж в розетку: Реле встановлюється у сумісну 11-контактну колодку (розетку) для DIN-рейки 35 мм. Пласкі штирі реле мають щільно, без перекосів увійти в пази колодки. Для стабільної роботи в умовах вібрацій рекомендується додатково зафіксувати корпус реле пластиковою або металевою скобою-тримачем.

2. Підключення котушки керування (~24 В AC): Напруга живлення підводиться до гвинтових клем розетки, маркованих як A1 (або 10) та A2 (або 11). Оскільки котушка працює на змінному струмі, полярність підключення значення не має.

3. Комутація сигнальних груп: Провідники від трьох незалежних навантажень підключаються до відповідних клем розетки. Маркування груп контактів виконано за стандартами IEC:

• • Спільні контакти (Common): 11, 21, 31.
  • Нормально закриті контакти (NC): 12, 22, 32.
  • Нормально відкриті контакти (NO): 14, 24, 34.

4. Тестування лінії: Червона кнопка на передній панелі дозволяє примусово замкнути NO-контакти вручну. Якщо підняти маленький пластиковий прапорець-фіксатор на кнопці вгору, контакти заблокуються в робочому стані для тривалої перевірки ліній без подачі живлення на котушку.

Додаткова інформація

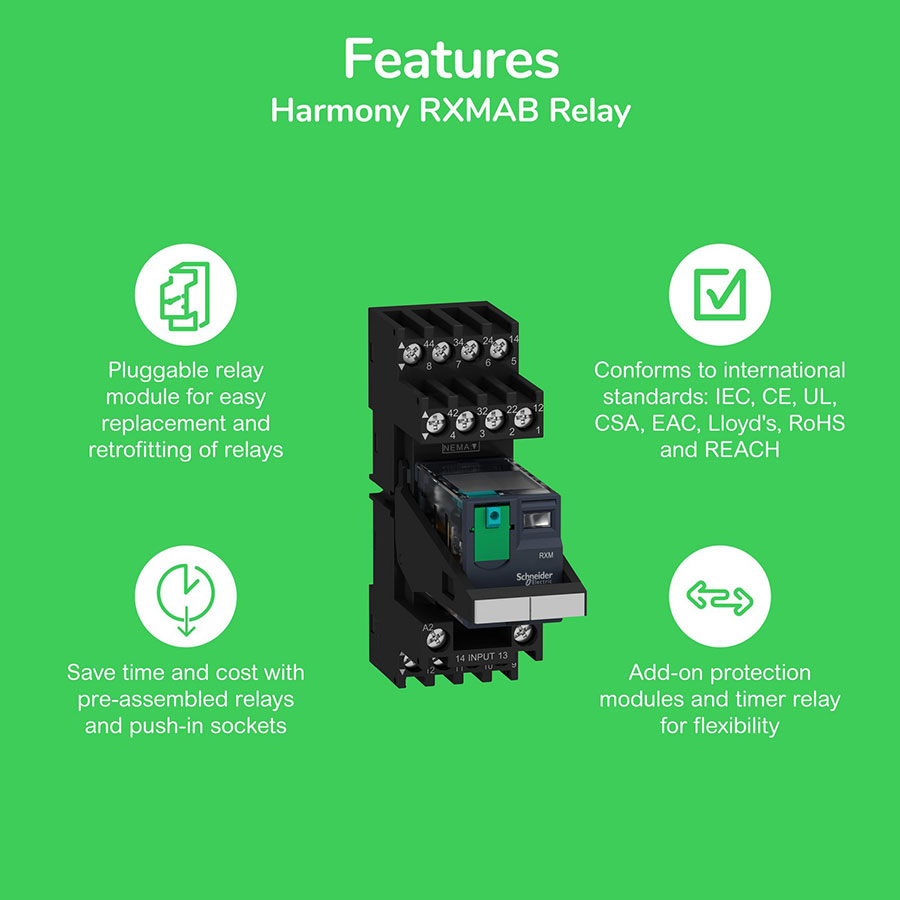

• Сумісні аксесуари (замовляються окремо): Для монтажу цього реле на DIN-рейку потрібна 11-контактна розетка. З реле серії RXM на 3 групи контактів сумісні колодки RXZE2M114 (універсальна 14-контактна колодка, де 3 контакти залишаться незадіяними) або спеціалізовані 11-контактні колодки Schneider Electric.

• Підвищений номінальний струм: На відміну від 4-контактних моделей цієї серії (які зазвичай розраховані на струм до 6 А), модифікації з 3 перекидними контактами (RXM3…) мають потужніші силові елементи, що дозволяють комутувати навантаження зі струмом до 10 А.

• Висока ремонтопридатність: Завдяки модульному розетковому монтажу, у разі потреби ви можете швидко замінити реле після вичерпання його механічного чи електричного ресурсу. Демонтаж дротів від клем колодки при цьому не потрібен. За потреби замість моделі без LED на ту саму розетку можна встановити модифікацію з вбудованим світлодіодом (артикул RXM3AB2B7).

Побудова систем локальної автоматизації, захисту та диспетчеризації трифазного промислового обладнання (насосні станції, конвеєри, вентилятори) з використанням безпечної напруги керування ~24 В.

На виробничій дільниці модернізується шафа керування потужним дренажним насосом. Для безпеки обслуговуючого персоналу всі зовнішні кола — поплавкові датчики рівня у збірному резервуарі та кнопки “Старт/Стоп” на дверцятах шафи — заживлені від знижувального трансформатора напругою ~24 В. Оскільки комутація відбувається на змінному струмі, для узгодження сигналів автоматики та силової частини ідеально підходить реле з котушкою ~24 В.

При замиканні поплавкового датчика реле має синхронно виконати три ізольовані дії: подати струм ~24 В на котушку потужного силового контактора (який безпосередньо запустить трифазний двигун насоса), замкнути сухий контакт для передачі сигналу “Насос працює” на загальнозаводську панель моніторингу, а також увімкнути сигнальну лампу аварійного переповнення на дверцятах шафи. З цим завданням бездоганно справляється триканальне реле Schneider Electric RXM3AB1B7.

Опис проблеми

При проєктуванні та експлуатації релейних вузлів у жорстких промислових умовах виникають такі проблеми:

• Підвищене струмове навантаження на інтерфейсні контакти: Стандартні 4-контактні реле мають обмеження по струму до 6 А на канал. Якщо ланцюг живлення котушки великого силового контактора або потужної аварійної сирени в момент пуску споживає високий пусковий струм, контакти слабшого реле швидко обгорають, зварюються і виходять з ладу.

• Деградація індикації під впливом гармонік та наведень: У промислових мережах ~24 В, що працюють поруч із силовими частотними перетворювачами, виникають серйозні високочастотні завади та наведені ЕРС. Вбудовані напівпровідникові LED-модулі індикації в таких умовах починають постійно блимати або тьмяно світитися навіть за відсутності корисного сигналу, вводячи в оману електриків та створюючи ризик теплового пробою плати індикації.

Рішення з використанням RXM3AB1B7

Змінне проміжне реле RXM3AB1B7 успішно вирішує ці інженерні завдання:

• Потужні контакти на 10 А: Конфігурація 3CO забезпечує підвищену навантажувальну здатність (10 А на кожну групу контактів замість 6 А у 4-контактних моделей). Це дозволяє реле безпосередньо комутувати важкі індуктивні навантаження (котушки потужних пускачів, електромагнітні клапани) без ризику залипання контактів.

• Надійність чистої механіки “Без LED”: Модифікація корпусу RXM3AB1… позбавлена крихкої електроніки індикації. Електромеханічна система Harmony несприйнятлива до мережевих завад, блукаючих струмів та спотворень синусоїди в колах ~24 В, гарантуючи чітке та стабільне перемикання.

• Зручність діагностики з червоною кнопкою: Завдяки яскраво-червоному кольору кнопки тестування персонал миттєво ідентифікує, що це коло змінного струму (AC). За допомогою кнопки можна вручну заблокувати контакти у замкненому стані для перевірки роботи насоса під час пусконалагоджувальних робіт, навіть якщо датчики рівня тимчасово відключені.

Практичні кроки

Крок 1: Підключення пристрою в щиті

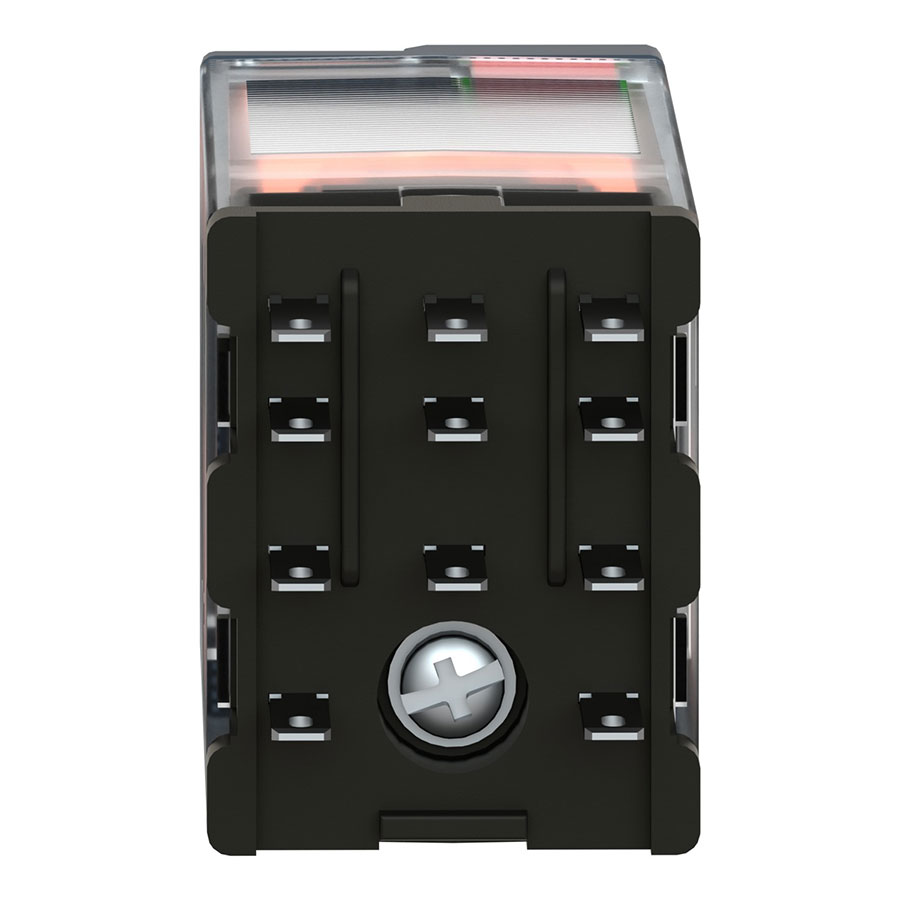

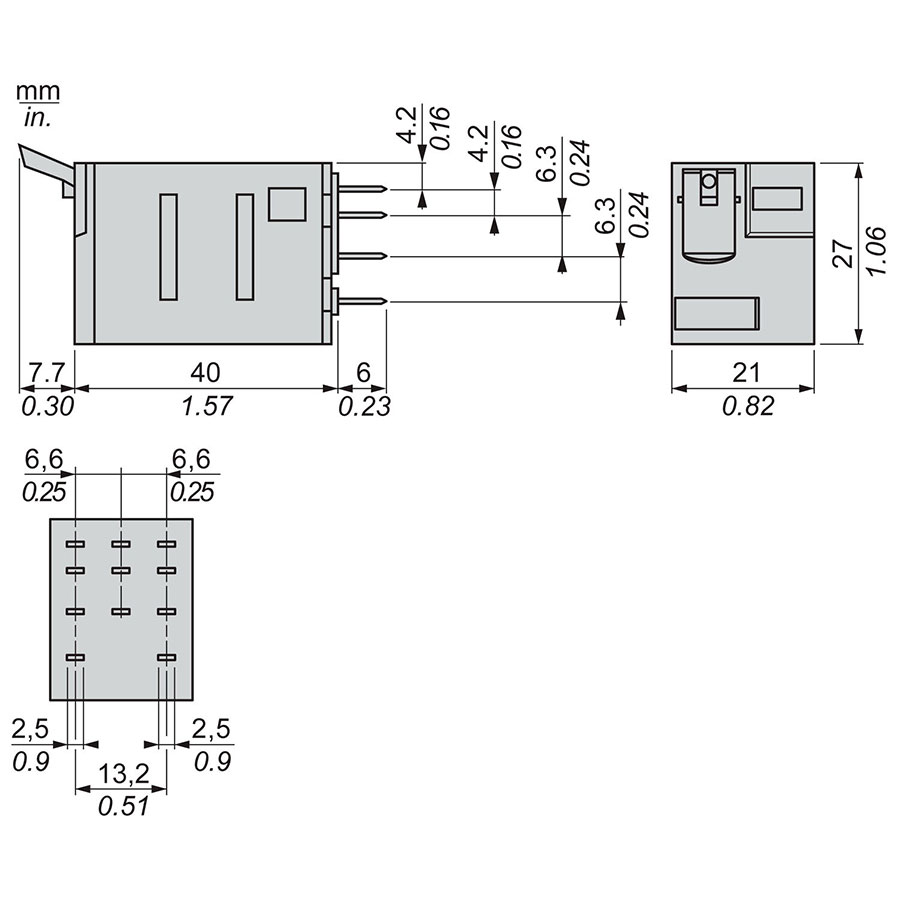

Реле має 11 плоских шпилькових контактів і встановлюється в спеціальну фірмову розетку (колодку) на DIN-рейку 35 мм (наприклад, сумісну розетку серії RXZE2… на 11 контактів). Підключення дротів до гвинтів колодки виконується згідно зі схемою:

1. Підключення керівного ланцюга (~24 В AC):

• • Дріт фази (~24 В від трансформатора) через поплавковий датчик або кнопку підводиться до клеми розетки, що відповідає нічці А1 (13) котушки реле.
  • Нейтральний дріт (0 В / загальний трансформатора) підключається до клеми, що йде на ніжку А2 (14).

2. Підключення вхідних ліній (Спільні контакти):

• • Робочі напруги, які будуть розподілятися на виконавчі пристрої, підводяться до трьох спільних клем: 11 (9), 21 (10) та 31 (11).

3. Підключення вихідних ланцюгів:

• • Нормально відкриті контакти ( NO ): Клеми 14 (5), 24 (6), 34 (7). Замикаються при спрацюванні реле (дріт від 14 йде на пускач насоса, від 24 — на диспетчерську плату, від 34 — на сигнальну лампу).
  • Нормально закриті контакти ( NC ): Клеми 12 (1), 22 (2), 32 (3). Розмикаються, як тільки котушка отримує живлення.

Крок 2: Логіка роботи або Налаштування меж

Пристрій працює за класичною апаратною логікою Plug and Play. На корпусі відсутні будь-яка електронна логіка, таймери чи регулятори меж.

• Номінал котушки: Призначена виключно для роботи в колах змінного струму з напругою ~24 В (50/60 Гц).

• Фізичні пороги спрацювання якоря: Надійна фіксація контактів відбувається, коли змінна напруга в колі керування досягає ~19.2 В AC (80% від номіналу). Чітке повернення контактної групи у вихідний стан під дією внутрішньої пружини гарантується при падінні напруги нижче ~4.8 В AC (20% від номіналу для котушок змінного струму). Час спрацювання/відпускання механізму становить менше 20 мс.

Крок 3: Алгоритм роботи в реальних умовах

• Режим чергування (Резервуар порожній): Поплавковий датчик розімкнений, напруга ~24 В на котушку А1–А2 не надходить. Лицьова панель реле темна і глуха. Контакти у стані спокою: лінії NO розімкнені (контактор насоса знеструмлений, аварійна лампа не горить), лінії NC замкнені.

• Режим активації (Резервуар заповнений): Рівень води піднімається, поплавок замикає коло керування, подаючи ~24 В на котушку А1–А2:

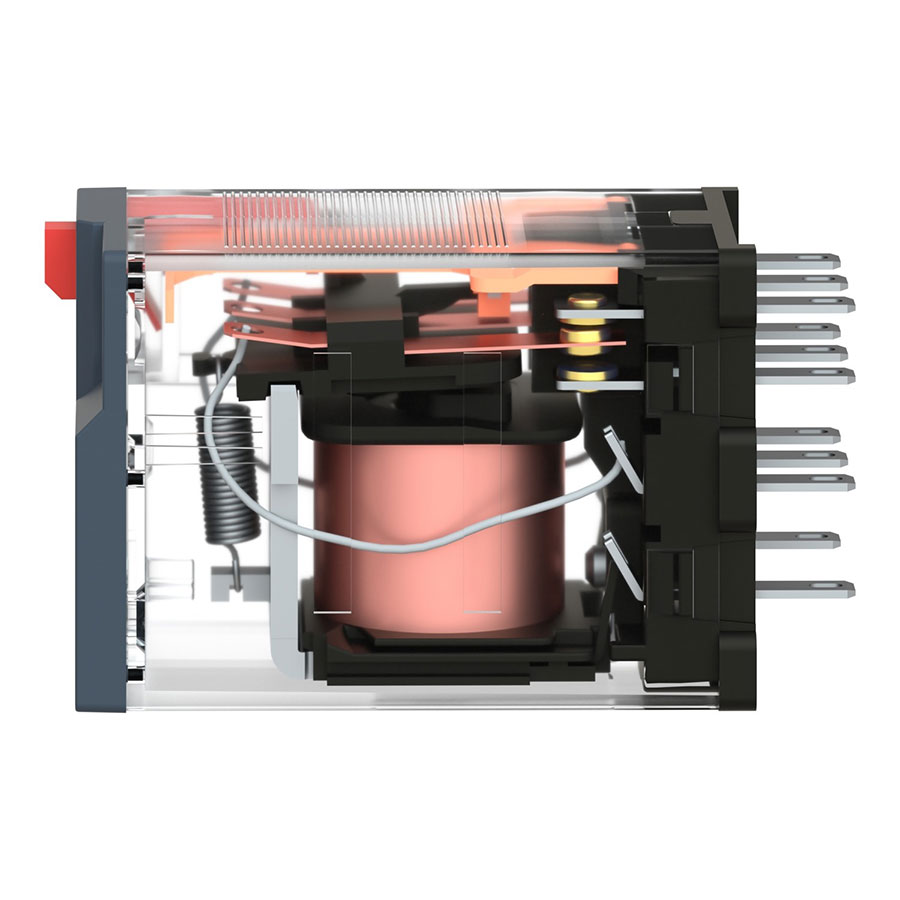

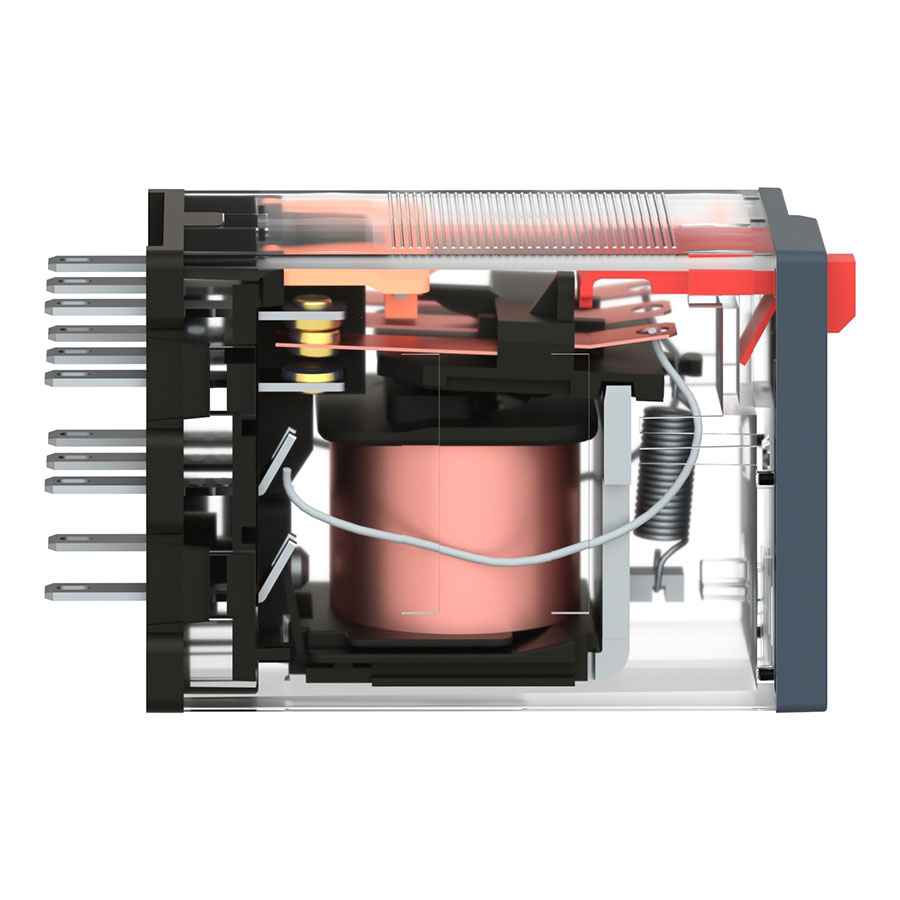

1. Змінний струм проходить через обмотку, створюючи динамічне магнітне поле, яке стабілізується внутрішнім екрануючим розщепленим витком магнітопроводу (для запобігання гудінню якоря).

2. Внутрішній якір миттєво притягується до магнітної системи.

3. Усі 3 групи контактів синхронно перекидаються за соті долі секунди: кола NC розриваються, а кола NO (14, 24, 34) щільно замикаються. Струм рушає на котушку силового контактора (насос починає відкачування), вмикається індикація на дверцятах, а на пульт моніторингу надходить сигнал про роботу системи.

• Режим зупинки: Як тільки рівень води падає, поплавковий датчик розмикає ланцюг. Напруга на котушці зникає, магнітне поле розсіюється, і потужна поворотна пружина за 20 мс повертає всі 3 контактні групи у вихідне положення, миттєво зупиняючи насос.

⠀
Результат

Впровадження змінного промислового реле Schneider Electric RXM3AB1B7 забезпечує:

• Високу навантажувальну здатність: 3 канали по 10 А дозволяють безпосередньо керувати потужною промисловою автоматикою та індуктивними колами без встановлення додаткових проміжних ланок.

• Стійкість до важких умов експлуатації: Модифікація без світлодіода (LED) гарантує повну несприйнятливість до високовольтних завад, гармонік та наведених струмів у промислових мережах ~24 В.

• Економію часу при обслуговуванні: Формат вставного реле у поєднанні з ручною червоною кнопкою тестування (із захисною шторкою) забезпечує блискавичну діагностику щита та заміну пристрою “на гарячу” без демонтажу дротів, з розрахованим механічним ресурсом до 10 000 000 циклів.
