Мініатюрне проміжне реле Schneider Electric Harmony RXM2AB2P7

Опис

Електромеханічне проміжне реле промислової серії Harmony RXM2AB2P7 (раніше відомої як Zelio Relay) від Schneider Electric є класичним вставним компонентом систем автоматизації та релейного захисту. Ця модифікація обладнана двома перекидними контактами (2CO), а її котушка керування розрахована на стандартну напругу побутових та промислових мереж автоматики — ~230 В змінного струму (AC).

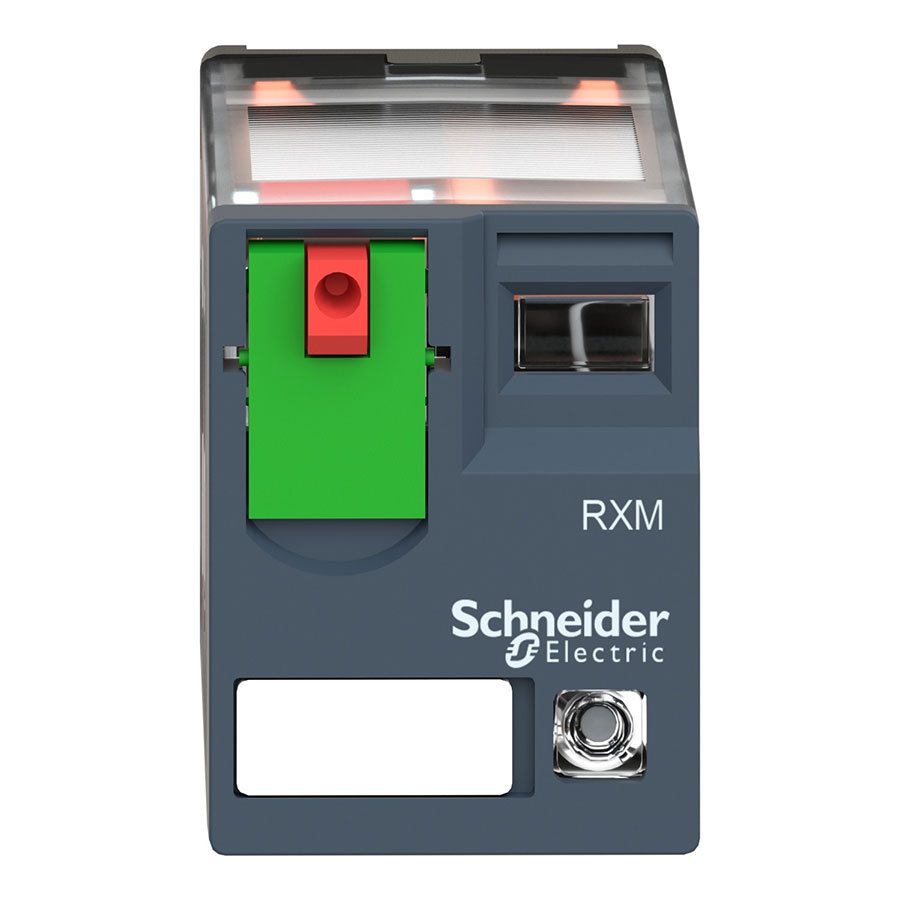

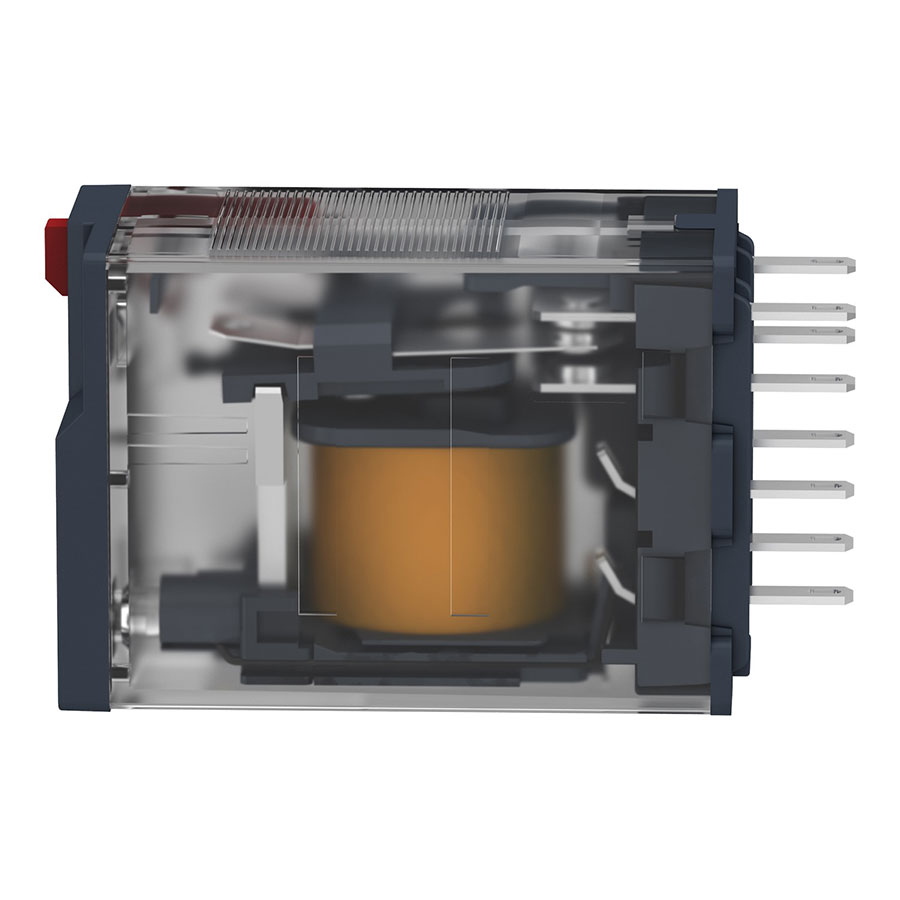

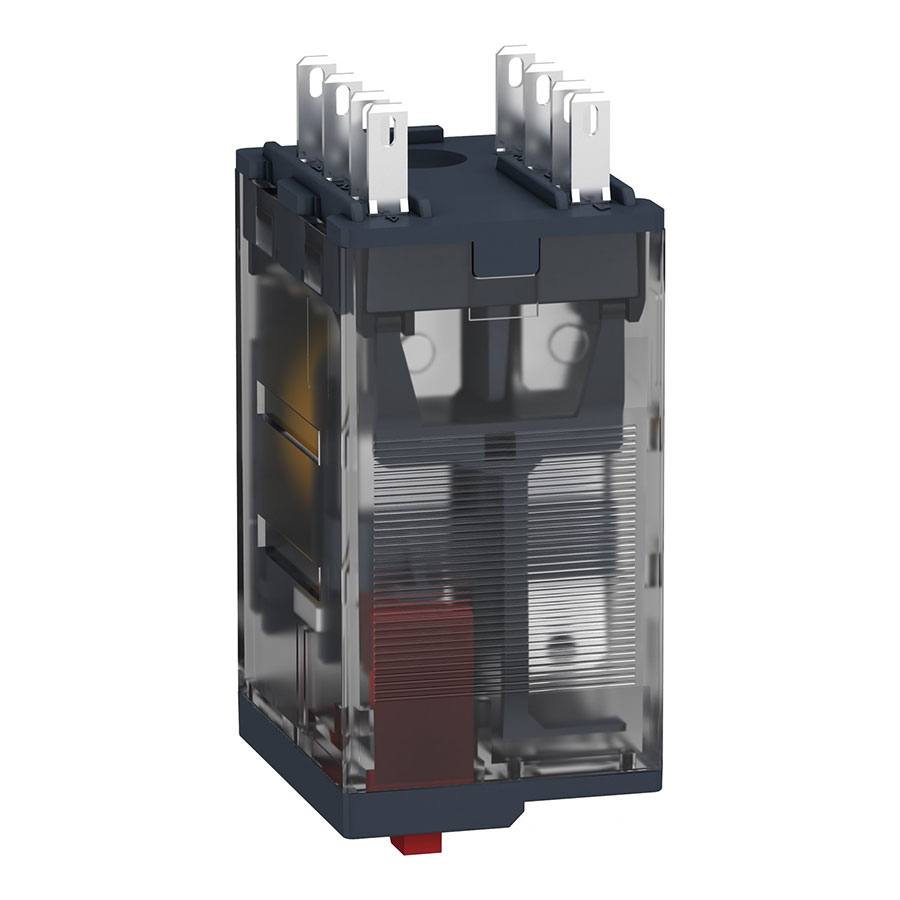

Конструктивне виконання RXM2AB2… означає наявність вбудованої світлодіодної індикації (LED). Яскравий зелений світлодіод розташований під прозорою кришкою корпусу і світиться, коли на котушку керування подано живлення. Це суттєво полегшує локальний моніторинг роботи шафи керування. Для додаткового контролю пристрій оснащений механічним прапорцем-покажчиком стану контактів та червоною тест-кнопкою ручного примусового спрацьовування. Червоний колір кнопки є фірмовим стандартом кодування Schneider Electric, який вказує на те, що котушка реле працює на змінному струмі (AC). Корпус має повністю прозорі бічні стінки для зручного візуального огляду внутрішнього механізму.

Зверніть увагу: Під цим артикулом постачається виключно окреме вставне реле. Монтажна розетка (колодка) під DIN-рейку та фіксуюча скоба до комплекту постачання не входять і замовляються як окремі позиції (або купуються у складі готового заводського комплекту з суфіксом PVS).

Призначення

• Гальванічна розв’язка кіл: Електричне розділення низьковольтних сигнальних ліній (наприклад, виходів ПЛК чи контролерів) від силового промислового обладнання або ланцюгів із вищим потенціалом напруги.

• Комутація та розмноження сигналів: Передача однієї команди керування на дві незалежні та ізольовані одна від одної електричні лінії навантаження.

• Зручна діагностика: Оптимальне рішення для щитів автоматизації, де важлива швидка візуальна перевірка працездатності — дублювання світлодіодної (LED) та механічної індикації дозволяє миттєво визначити наявність напруги керування та факт замикання контактів.

Технічні характеристики

Конструктивні переваги моделі на 2 контакти

Головна перевага двоконтактних реле серії RXM над чотириконтактними аналогами у тих самих габаритах корпусу — це збільшена навантажувальна здатність контактних груп. Завдяки більшій площі перерізу внутрішніх провідників та масивнішим напайкам зі сплаву срібла, контакти реле RXM2… здатні довготривало комутувати струм до 12 А (тоді як стандартні 4-контактні реле серії RXM4… обмежені струмом у 6 А). Це робить дану модель чудовим рішенням для прямого керування потужнішими елементами навантаження без використання додаткових проміжних модулів.

Підключення та сумісність

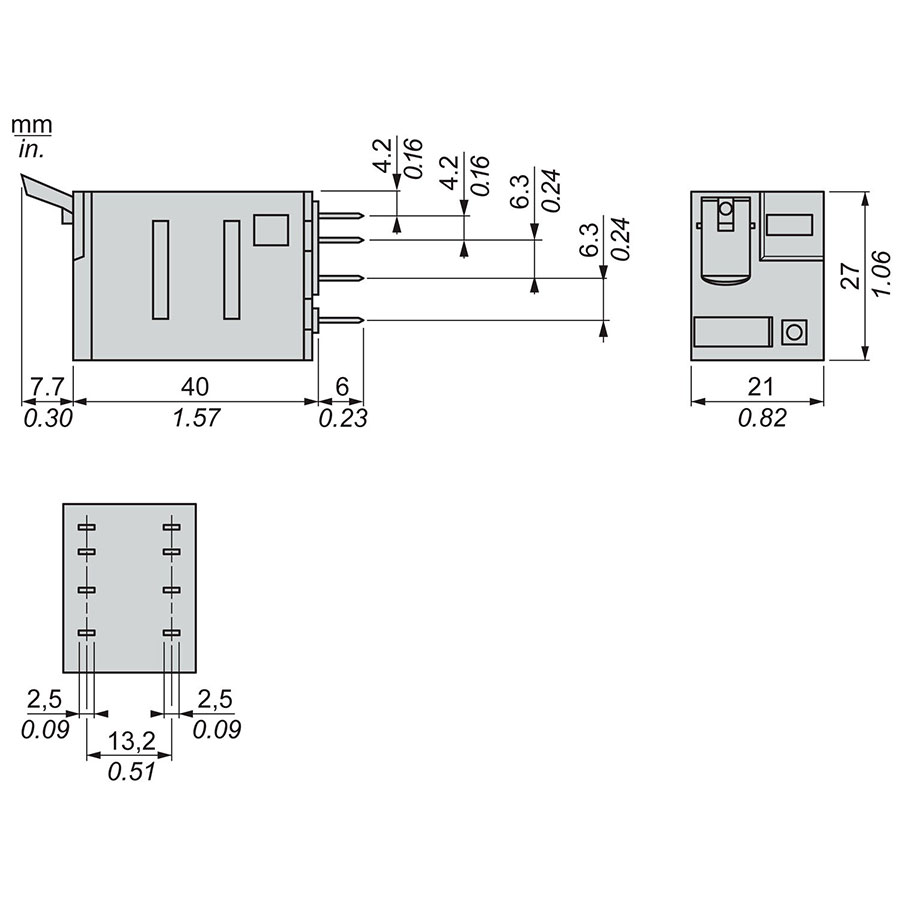

1. Монтаж в колодку: Реле встановлюється у сумісну 8-контактну (або універсальну 14-контактну) монтажну розетку для DIN-рейки 35 мм. Пласкі штирі реле мають щільно увійти в пази колодки. Для надійної фіксації в умовах промислових вібрацій рекомендується використовувати металеву або пластикову скобу-тримач.

2. Підключення котушки керування (~230 В AC): Керуюча напруга подається на клеми розетки, які за стандартом IEC маркуються як A1 (13) та A2 (14). Оскільки котушка працює на змінному струмі, полярність фази та нуля не має значення.

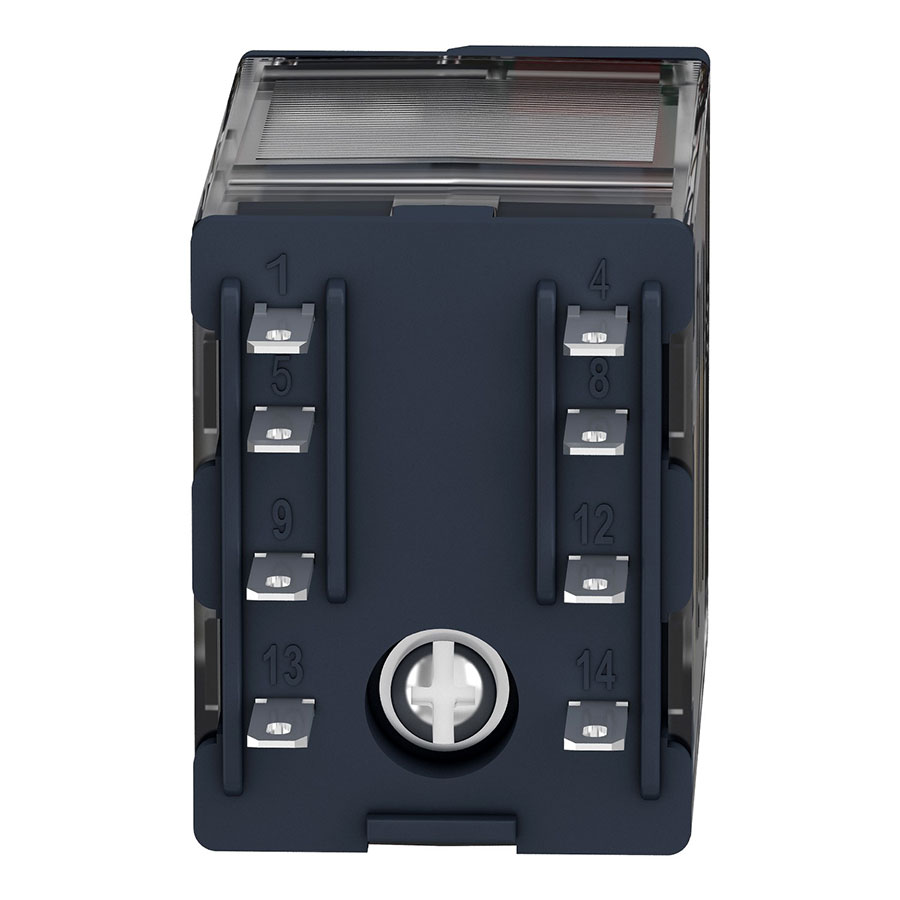

3. Комутація сигнальних груп: Провідники підключаються до відповідних гвинтових клем розетки. Маркування виконується згідно з міжнародними стандартами:

• • Спільні контакти (Common): 11 (9) та 41 (12).
  • Нормально закриті контакти (NC): 12 (1) та 42 (4).
  • Нормально відкриті контакти (NO): 14 (5) та 44 (8).

4. Тест-кнопка з фіксацією: Червона кнопка на передній панелі дозволяє вручну протестувати спрацьовування виконавчих механізмів ліній NO. Якщо підняти маленький пластиковий прапорець на кнопці вгору, контакти заблокуються в замкнутому стані. Це зручно для тривалого налагодження автоматики без подачі напруги на котушку.

Додаткова інформація

• Сумісні розетки (колодки): Для монтажу на DIN-рейку підходять колодки Schneider Electric серії RXZE2M114 (універсальна ярусна розетка на 14 клем, де частина клем під 3-ю та 4-ту групи контактів залишаться вільними) або RXZE2S108M (компактна колодка суто під 8 пінів 2-контактного реле з роздільним розташуванням контактів).

• Висока ремонтопридатність системи: Швидкороз’ємний розетковий монтаж дозволяє зробити заміну реле за лічені секунди. Демонтаж дротів чи відкручування гвинтових клем колодки при цьому не потрібні — достатньо зняти скобу, оновити вставний модуль та повернути фіксатор на місце.

Пряме керування та проміжне розвантаження кіл автоматики при роботі з ТЕНами систем опалення, потужними промисловими вентиляторами та силовими соленоїдами ~230 В без використання додаткових контакторів.

Опис проблеми

При автоматизації вентиляційних установок або кліматичних камер у комерційному секторі часто виникає потреба керувати калорифером електричного підігріву повітря або промисловим однофазним вентилятором потужністю до 2.2–2.5 кВт. Струм споживання таких пристроїв за напруги ~230 В становить близько 9.5–10 А.

Більшість стандартних інтерфейсних або багатоканальних проміжних реле мають обмеження по струму в 5 А або 6 А. Спроба підключити ТЕН напряму через них призведе до миттєвого зварювання контактних п’ятаків під час перших циклів увімкнення під навантаженням. Традиційне вирішення — встановлення додаткового магнітного пускача — здорожчує кошторис, збільшує габарити щита автоматики та створює зайвий акустичний шум під час постійних циклів клацання. Крім того, у разі аварії на об’єкті лінійному персоналу складно швидко перевірити, чи працює саме коло автоматики, без часткового розбирання щита та замірів мультиметром.

Рішення з використанням RXM2AB2P7

Використання змінного реле Schneider Electric RXM2AB2P7 повністю знімає ці обмеження:

• Силова комутація 12 А: Конфігурація 2CO дозволяє напряму, безпосередньо і безпечно комутувати однофазні силові навантаження струмом до 12 А (до 2700 ВА для AC-1). Це дає можливість відмовитися від габаритних модульних контакторів, заощаджуючи простір на DIN-рейці.

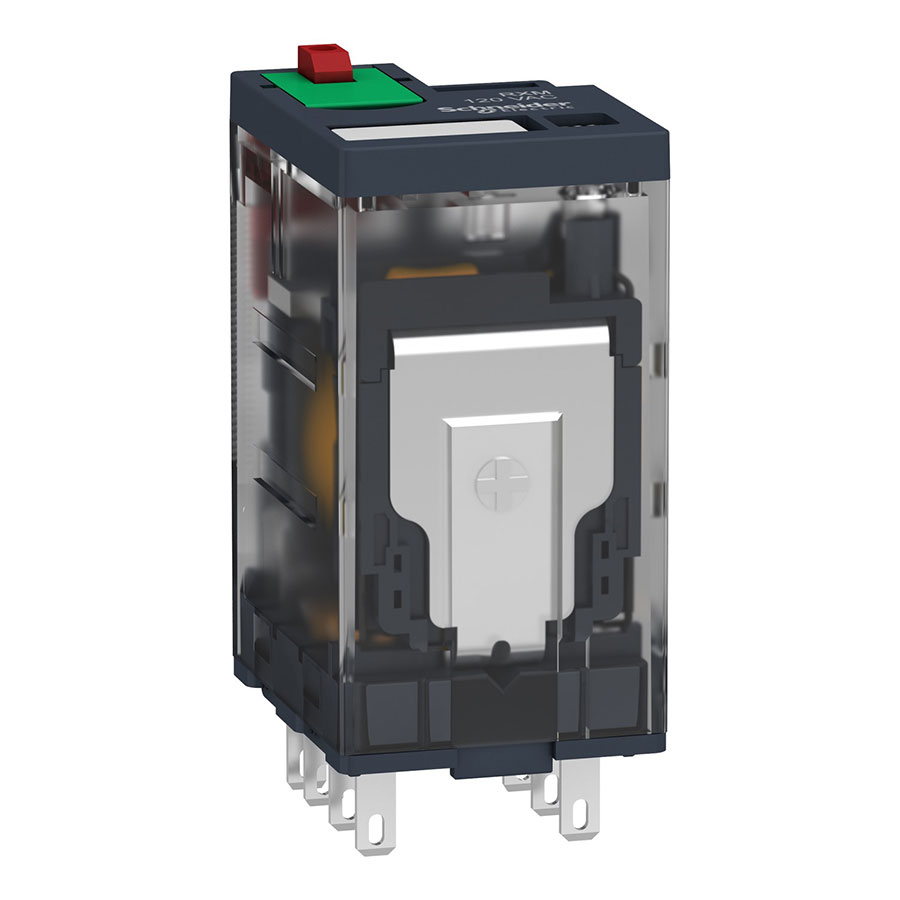

• Повна локальна діагностика без приладів: Конструкція фронтальної панелі реле зводить час пошуку несправностей до мінімуму завдяки трьом елементам контролю:

1. Зелений світлодіод (LED): світиться лише тоді, коли керівний контролер видав фазу ~230 В на котушку. Якщо LED не горить — проблема у верхньому рівні автоматики.

2. Механічний прапорець: фізично дублює рух якоря. Якщо LED світиться, а прапорець не з’явився у віконці — пошкоджено обмотку котушки.

3. Червона кнопка тесту: дозволяє сервісному інженеру одним натисканням вручну замкнути контакти й перевірити працездатність самого вентилятора чи ТЕНа, повністю ігноруючи команди від контролера.

• Швидка релейна заміна (Plug-in концепція): У разі виходу реле з ладу після відпрацювання свого електричного ресурсу (до 100 000 циклів під повним навантаженням), оператору не потрібно відкручувати жодного дроту. Пристрій просто виймається з розетки та за кілька секунд замінюється на новий, що мінімізує простій технологічної лінії.

Практичні кроки

Крок 1: Монтаж та інтеграція в систему

Сам по собі блок реле RXM2AB2P7 монтується у схему виключно через сумісні колодки (розетки). Залежно від вимог проекту та щільності монтажу вибирають один із двох варіантів:

1. Встановлення в розетку зі змішаним розташуванням клем (наприклад, RXZE2M114): Керівні контакти котушки (А1, А2) виведені окремо в нижній частині, а силові перекидні групи — у верхній та середній частинах колодки. Це полегшує трасування дротів та розділення сигнальних і силових ланцюгів.

2. Встановлення в розетку з логічним розташуванням клем (наприклад, RXZE2S114M): Усі вхідні лінії розташовані з одного боку, вихідні — з іншого.

3. Фіксація пристрою: Після встановлення реле в гнізда розетки, воно обов’язково затискається металевим або пластиковим фіксатором (кліпсою), що постачається окремо. Це запобігає випаданню блока під впливом вібрацій від сусіднього силового обладнання.

Крок 2: Електричні параметри та межі реагування

Під час проектування ланцюгів живлення необхідно враховувати чіткі фізичні межі спрацьовування котушки типу P7:

• Номінальна напруга керування: ~230 В змінного струму (AC) з частотою 50/60 Гц.

• Поріг чіткого спрацьовування (втягування якоря): Реле гарантовано замикає контакти, коли напруга на клемах керування піднімається до ~184 В AC (80% від номіналу).

• Поріг гарантованого відпускання (скидання контактів): Як тільки напруга в колі керування через збій або вимкнення падає нижче ~46 В AC (20% від номіналу), рухома система під дією пружини миттєво повертається у вихідний стан. Це захищає від “заліпання” реле при просадках напруги.

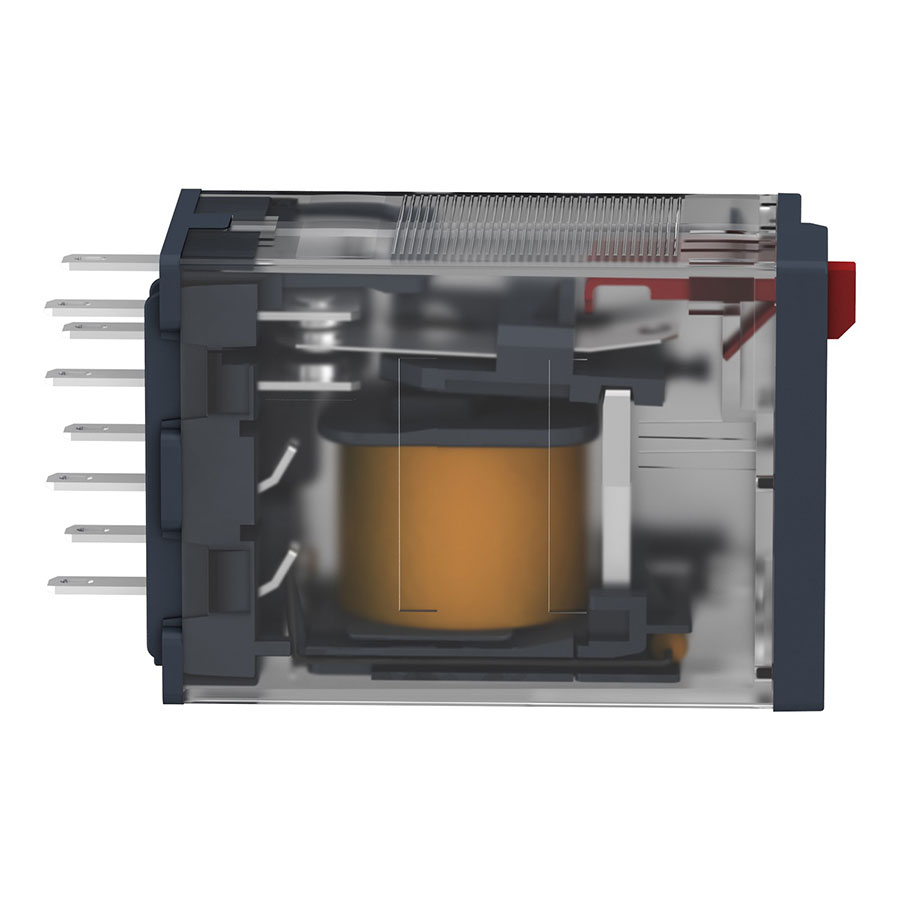

Крок 3: Алгоритм роботи пристрою в циклі автоматики

1. Вихідний стан (Очікування): Керівна напруга на котушку не подається. Вбудований зелений LED не горить, кнопка тесту вільна. Контакти перебувають у нормально закритому стані: ланцюг 11–12 (перший канал) та 41–42 (другий канал) замкнений. Силове навантаження, підключене до нормально відкритих контактів (14 і 44), повністю знеструмлене.

2. Подача сигналу (Робочий режим): Кліматичний контролер або кнопка пуску подає фазу ~230 В на обмотку котушки:

• • Струм проходить через обмотку, створюючи магнітне поле.
  • Одночасно загоряється зелений світлодіод, підтверджуючи цілісність керівного ланцюга.
  • Магнітне поле притягує якір: за час не більше 20 мс контакти перекидаються.
  • Нормально закриті лінії розмикаються, а силові лінії 11–14 та 41–44 щільно замикаються, подаючи струм 10 А на підключений ТЕН чи вентилятор.

3. Режим ручного тестування (Сервіс): Якщо напруги в колі керування немає, але потрібно перевірити силове навантаження, майстер натискає червону кнопку на корпусі реле. Рухомий шток механічно притискає контакти — лінії 14 і 44 замикаються. При відпусканні кнопки контакти повертаються назад. Якщо кнопку підняти та повернути (заблокувати), контакти залишаться замкненими для тривалого тесту.

4. Зняття сигналу: Контролер вимикає вихід. Магнітне поле зникає, зелений LED гасне, поворотна пружина за 20 мс повертає контакти у вихідний стан, розриваючи силове коло.

⠀
Результат

Впровадження реле Schneider Electric RXM2AB2P7 дозволяє отримати:

• Зменшення вартості та габаритів щита: Завдяки силовій здатності контактів 12 А, реле успішно замінює дрібні модульні контактори в ланцюгах однофазних навантажень потужністю до 2.5 кВт.

• Максимальну швидкість обслуговування (Plug & Play): Картриджна конструкція дозволяє замінювати зношений елемент миттєво без демонтажу дротів та використання викрутки.

• Ефективний візуальний моніторинг: Трьохрівнева система індикації (зелений LED, прапорець, кнопка ручного керування) дає повну інформацію про роботу системи, радикально знижуючи час діагностики та простою технологічного обладнання.
