Захист трифазного пасажирського або вантажного ліфта в житловому будинку

Опис проблеми

У сучасному багатоповерховому житловому будинку або ОСББ цілодобово працює пасажирський чи вантажний ліфт. Його підйомний механізм приводиться в дію потужним трифазним асинхронним електродвигуном, який живиться від загальнобудинкової промислової мережі 380–400 Вольт. Оскільки ліфт перевозить людей, до надійності його системи автоматики висуваються найсуворіші вимоги безпеки.

Для ліфтового обладнання існують дві критичні аварії в електромережі, які здатні призвести до катастрофічних наслідків:

1. Порушення чергування (послідовності) фаз: Якщо аварійна бригада міськенерго проводила ремонт кабельних ліній на вулиці чи в трансформаторній підстанції й випадково поміняла дві фази місцями, ліфтовий двигун почне обертатися у зворотний бік. Це означає, що коли пасажир у кабіні натисне кнопку «Вгору», ліфт поїде «Вниз». Така перевернута логіка призводить до аварійного удару кабіни або противаги об буфера й повністю блокує роботу механічних систем безпеки (уловлювачів).

2. Раптовий обрив фази (робота на двох фазах): Через відгорання одного з контактів у головному розподільчому щиті (ГРЩ) будинку може зникнути одна фаза. Якщо двигун ліфта спробує запуститися на двох фазах, він не зможе підняти вагу кабіни, почне сильно гудіти, пусковий струм миттєво злетить до критичних значень, і мотор згорить за лічені хвилини, застрягши з людьми між поверхами.

Рішення з використанням RM17TG20

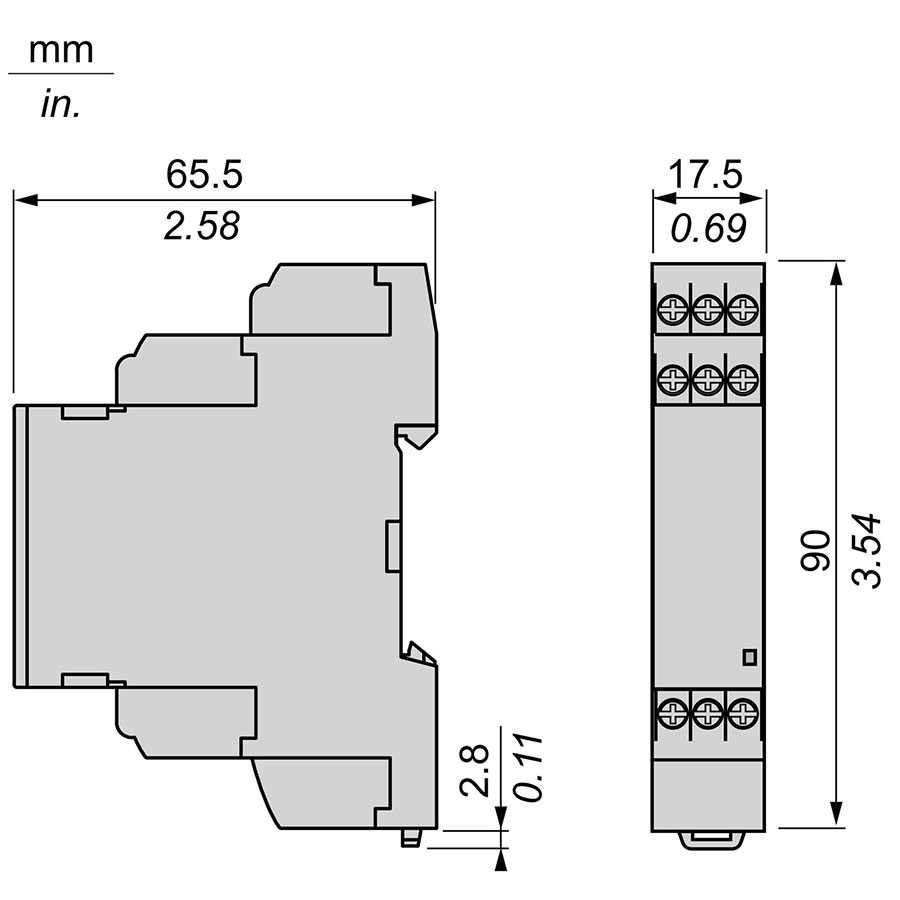

Модель RM17TG20 серії Zelio Control від Schneider Electric — це надійний автоматичний «вартовий» для ліфтової автоматики. Головна перевага цього пристрою — екстремальна компактність (всього 17.5 мм завширшки, або 1 стандартний модуль) та повна відсутність будь-яких ручних регуляторів на корпусі. Фіксований поріг спрацювання за низькою напругою (183 В) та швидкість реакції на аварію вже жорстко зашиті всередину на заводі. Це повністю виключає помилки обслуговчого персоналу — реле просто неможливо випадково налаштувати чи збити викруткою.

Крок 1: Підключення пристрою в щиті ліфта

Конструкція реле забезпечує чітке розділення ліній живлення та сигнальних кіл:

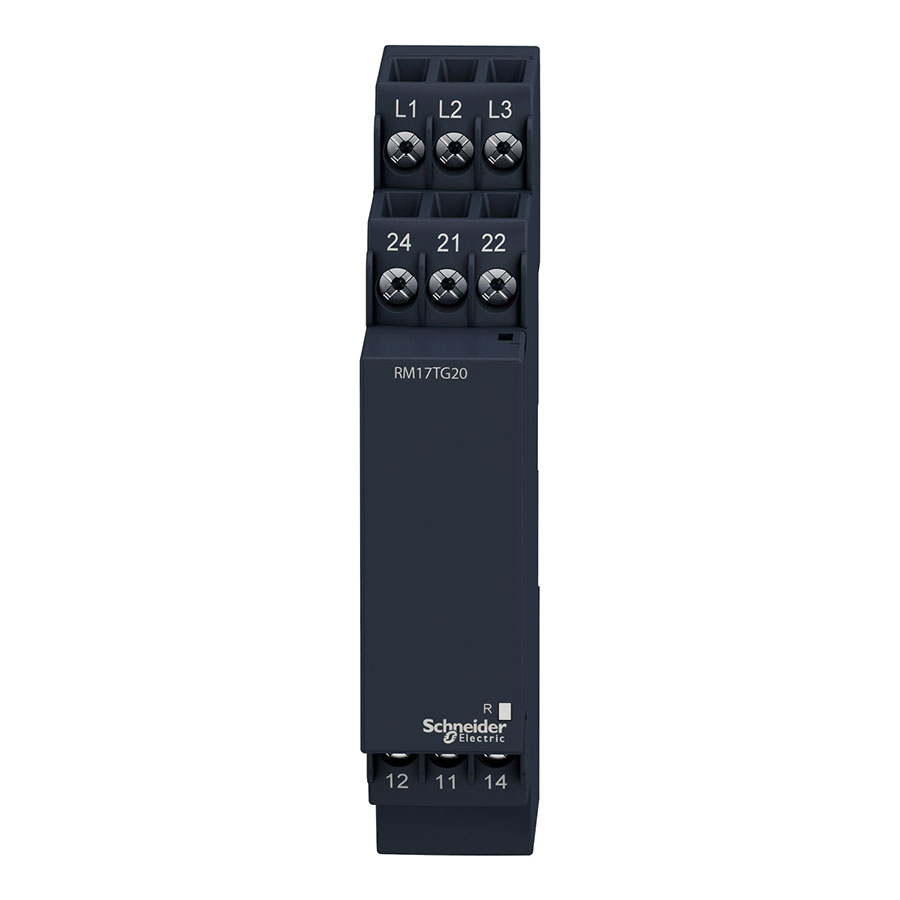

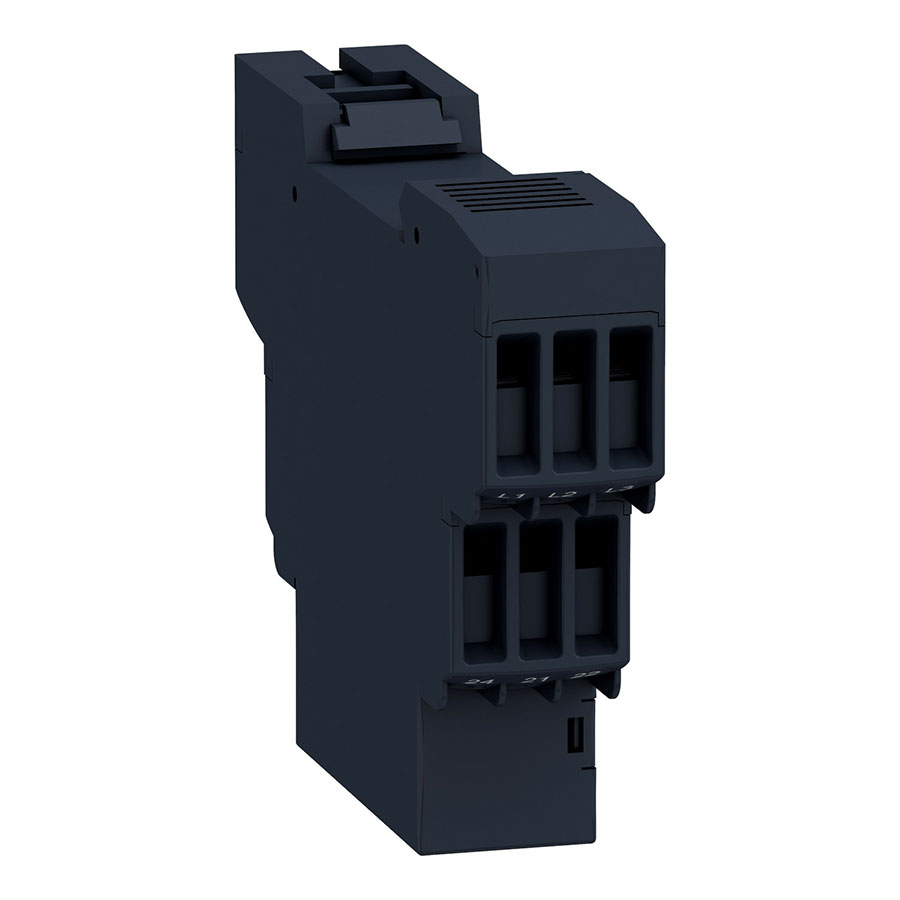

1. Вхідний ланцюг (Вимірювання та живлення): Три контрольовані фази (L1, L2, L3) з головного ввідного рубильника ліфтової шахти підключаються до верхнього ярусу клем реле. Пристрій використовує принцип саможивлення від вимірюваної лінії — підключення нейтралі (нульового проводу) йому не потрібне.

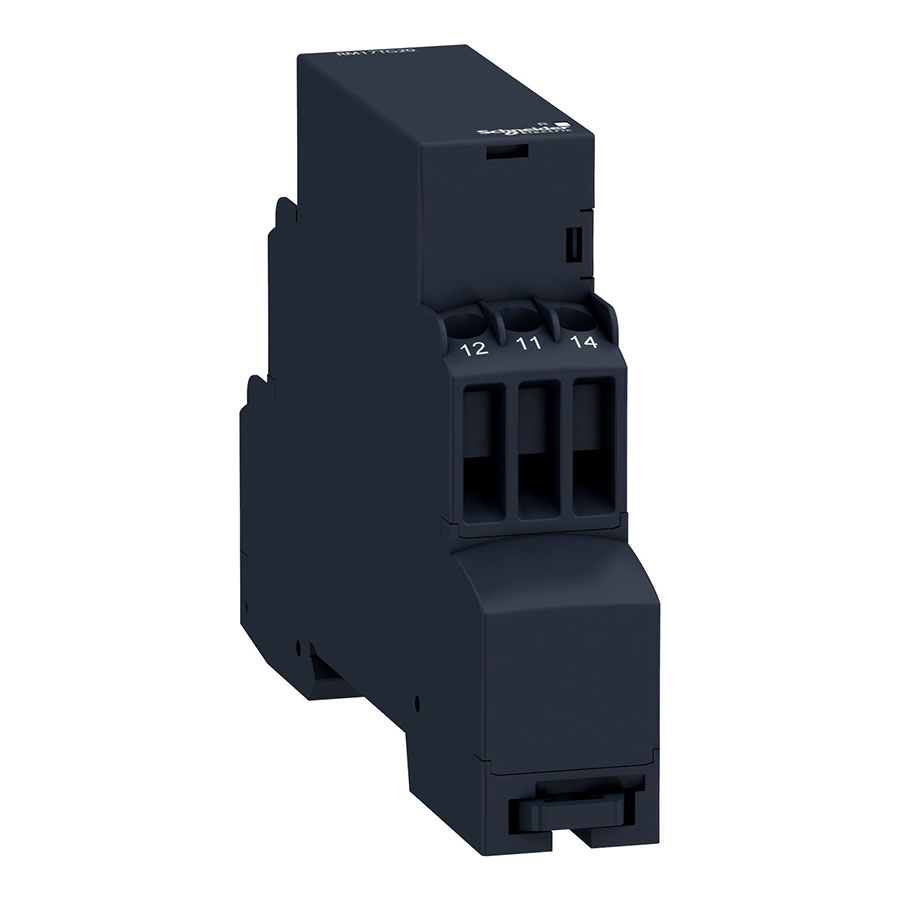

2. Ланцюг безпеки ліфта: Пристрій оснащений двома перекидними контактами. Для інтеграції в автоматику станції керування ліфтом використовуються нормально розімкнені контакти 11–14 (розташовані на самому нижньому ярусі клем) або 21–24 (на середньому ярусі). Цей контакт вбудовується послідовно в загальний ланцюг безпеки ліфта (разом із датчиками закриття дверей та обриву тросів). Якщо реле фіксує аварію, контакт розмикається, ліфт миттєво знеструмлюється і стає на механічні гальма.

Крок 2: Алгоритм роботи в реальних умовах

• Штатний режим (Мережа в нормі): Напруга в будинку стабільна, всі три фази на місці, послідовність правильна. Реле RM17TG20 тримає свої вихідні контакти замкненими. Станція керування бачить, що ланцюг безпеки цілий, і дозволяє рух кабіни. На передній панелі реле безперервно світиться жовтий світлодіод з маркуванням R (стан вихідних реле).

• Ситуація аварії 1 (Помилка електриків при ремонті): Після нічного ремонту щитової у дворі майстри переплутали фази місцями. При спробі подати живлення на ліфт реле RM17TG20 за долі мілісекунди виявляє неправильне чергування фаз. Воно моментально блокує замикання вихідного контакту, а жовтий світлодіод R залишається згаслим. Головний контактор ліфта не вмикається, двигун не починає обертатися у зворотний бік. Ліфт просто залишається на місці з відкритими дверима, заблокувавши рух до приїзду ліфтера. Механіка та люди в повній безпеці.

• Ситуація аварії 2 (Орив фази під час руху ліфта): Ліфт піднімається з пасажирами на верхній поверх. У цей момент через локальне перевантаження в будинку відгорає фаза L3. Реле RM17TG20 фіксує аварію менш ніж за 0.15 секунди й миттєво розмикає сигнальний контакт. Жовтий світлодіод R моментально гасне. Силові електромагнітні гальма ліфта затискають шків, кабіна надійно фіксується на рейках, а двигун знеструмлюється, що рятує його від дороговартісного згорання.

⠀
Результат

Завдяки встановленню ультракомпактного реле Schneider Electric RM17TG20 ліфтове господарство житлового будинку повністю застраховане від найнебезпечніших аварій трифазної мережі. Пристрій займає мінімум місця в щиті керування, не потребує обслуговування чи періодичного підкручування параметрів, а головне — автоматично і без зволікань повертає ліфт у роботу, як тільки енергопостачальна компанія відновить якісне та правильне подання напруги.
