Захист трифазного компресора промислової холодильної установки на складі готової продукції

Опис проблеми

На великому логістичному складі м’ясокомбінату працює потужна холодильна установка, серцем якої є трифазний поршневий компресор. Склад функціонує в цілодобовому режимі, і збереження готової продукції на мільйони гривень повністю залежить від безперебійної роботи системи охолодження.

Для трифазного двигуна компресора є кілька смертельних небезпек з боку електромережі:

1. Перекіс (асиметрія) фаз: Якщо на одній фазі напруга нормальна, а на іншій сильно просіла через нерівномірне підключення сусідніх споживачів, у двигуні виникають внутрішні паразитарні струми. Обмотки компресора починають критично грітися, потужність падає, і мотор швидко згоряє.

2. Обрив фази: Якщо під час роботи через порив вітру чи аварію на лінії зникне хоча б одна фаза, мотор продовжить обертатися на двох фазах, але споживаний струм зросте в кілька разів — ізоляція всередині компресора розплавиться за лічені хвилини.

3. Порушення чергування фаз: Якщо після аварійного ремонту мережі на стовпі або трансформаторній підстанції електрики випадково поміняють фази місцями, компресор запуститься у зворотний бік. Це призведе до моментального масляного голодування та незворотного механічного заклинювання дорогого компресорного вузла.

Рішення з використанням RM35TF30

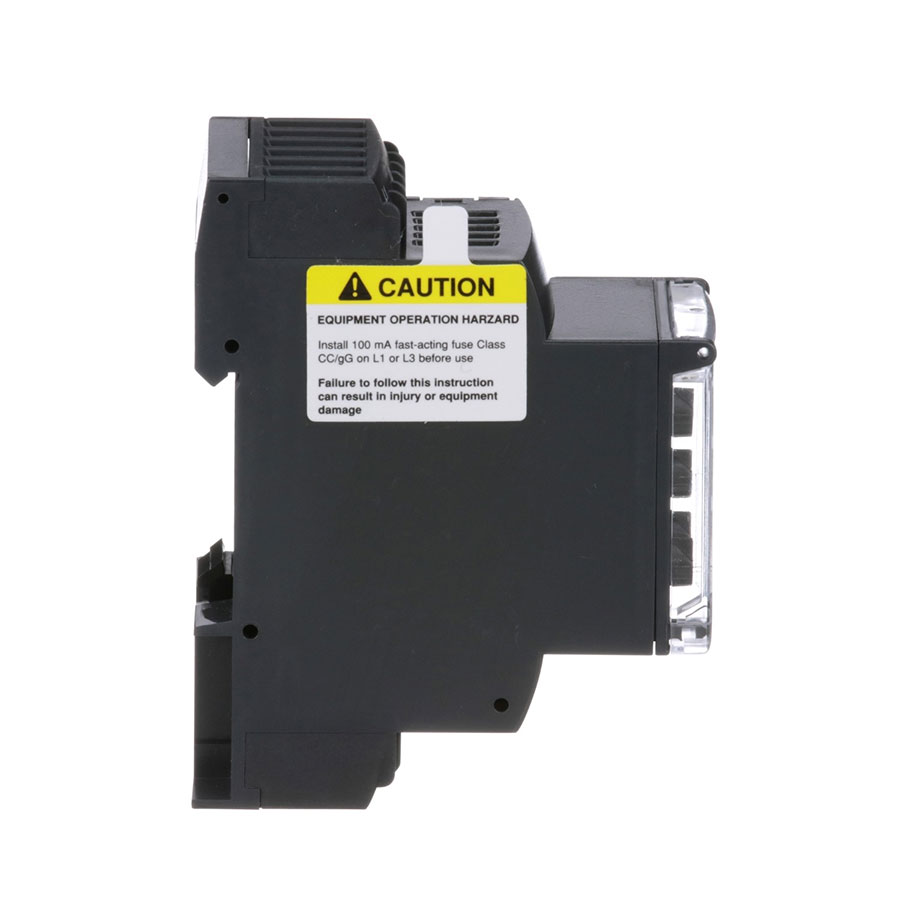

Модель RM35TF30 від Schneider Electric спеціально розроблена для таких жорстких промислових умов. Вона не потребує підключення нейтрального дроту (працює по трьох фазах), але має окремі аналогові регулятори для точного налаштування міжфазної напруги та відсотка асиметрії, що робить захист компресора максимально чутливим.

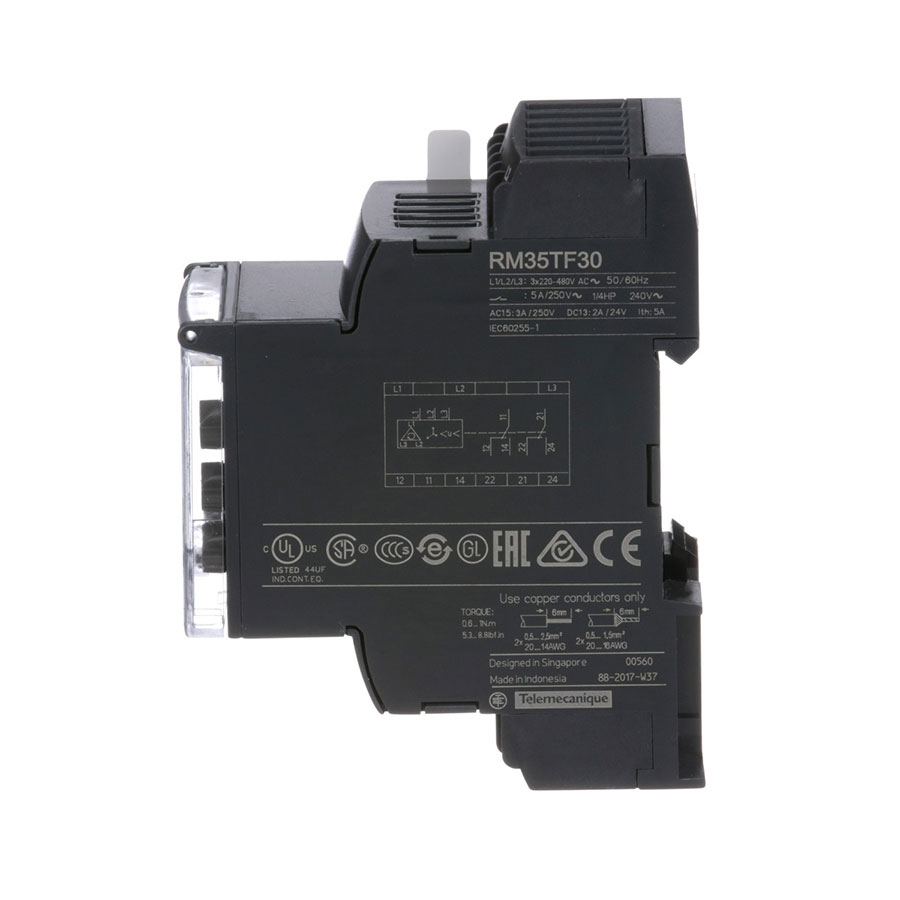

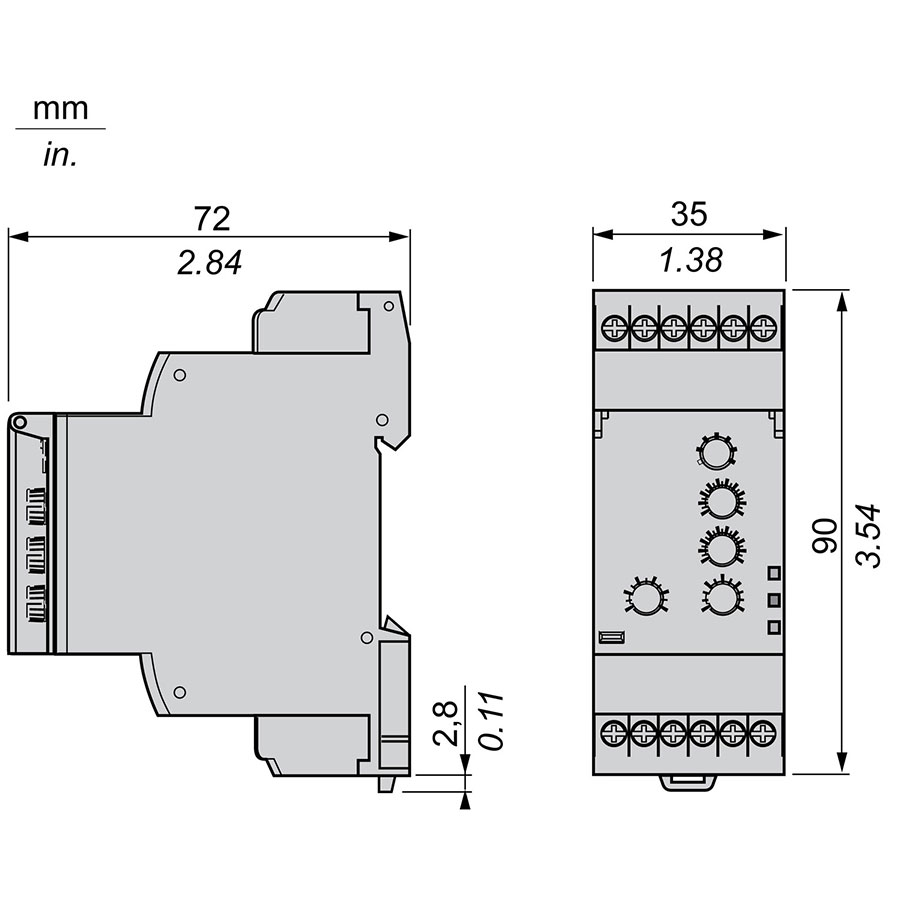

Крок 1: Підключення пристрою в щиті керування холодильником

1. Вхідні лінії (Вимірювання та живлення): Три фази мережі (L1, L2, L3) з ввідного захисного автомата підключаються безпосередньо до верхнього ряду клем реле. Пристрій розраховує всі параметри та живиться безпосередньо від цих клем, нульовий робочий дріт для його роботи не потрібен.

2. Вихідні лінії (Керування контактором): На нижньому ярусі реле розташовані дві незалежні групи перекидних контактів: клеми 11-12-14 та 21-22-24. Нормально розімкнені контакти підключаються послідовно в ланцюг живлення котушки магнітного пускача компресора. При виявленні будь-якої аварії реле миттєво розриває цей ланцюг, і пускач знеструмлює двигун холодильника.

Крок 2: Налаштування безпечних меж

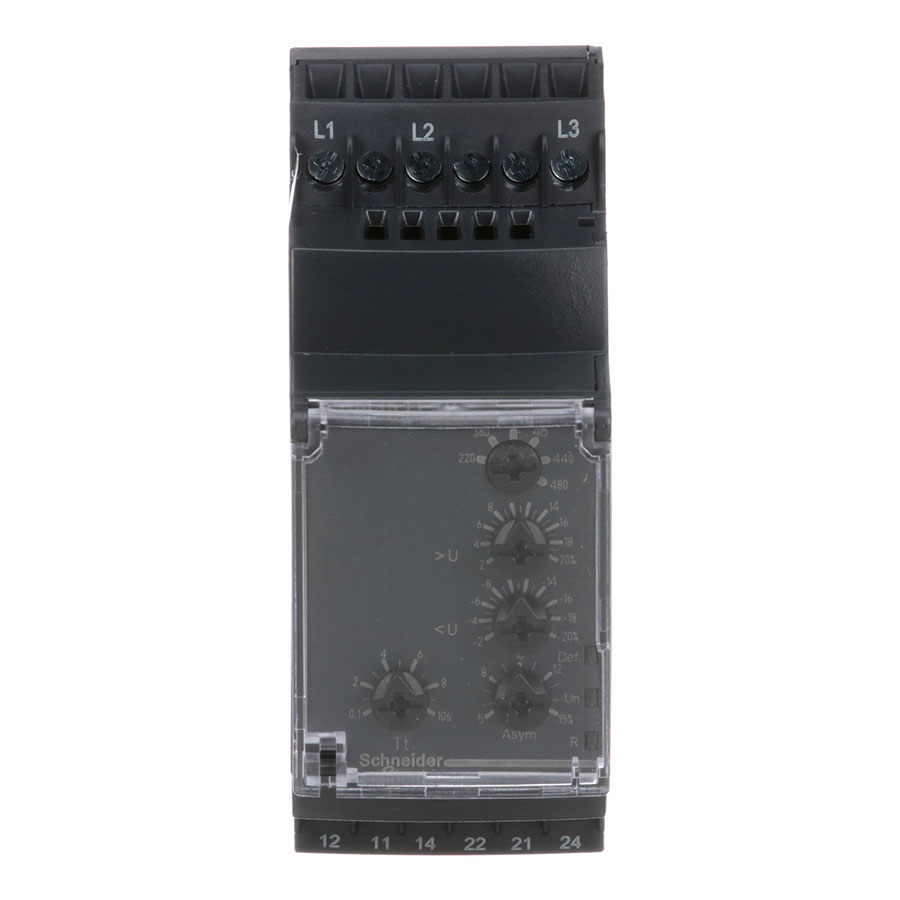

На лицьовій панелі реле за допомогою чотирьох поворотних перемикачів інженер чітко виставляє робочі параметри під стандарт промислової мережі 380 Вольт:

1. Верхня межа (>U): Встановлюється значення лінійної напруги 420 Вольт (захист від стрибків мережі).

2. Нижня межа (<U): Встановлюється значення лінійної напруги 340 Вольт (захист від критичного падіння).

3. Перекіс фаз (Asym): Виставляється значення 10%. Якщо різниця між напругами різних фаз перевищить цю межу, реле сприйме це як пряму загрозу для обмоток.

4. Затримка спрацювання (Tt): Встановлюється на 2 секунди. Це дозволяє уникнути помилкових вимкнень холодильника під час короткочасних пускових просадок напруги, коли на складі запускаються інші потужні двигуни.

Крок 3: Алгоритм роботи в реальних умовах

• Штатний режим: Напруга в мережі стабільна (всі три фази рівні), чергування правильне. Внутрішні вихідні контакти замкнені, контактор увімкнений, компресор працює на охолодження камер. На панелі стабільно світяться три індикатори: зелений Un (наявність живлення) та два жовті індикатори стану виходів напруги та асиметрії.

• Ситуація аварії 1 (Неправильний ремонт лінії): Електрики на підстанції переплутали місцями фазні дроти. При спробі автоматичного запуску реле RM35TF30 миттєво виявляє неправильну послідовність фаз, блокує замикання своїх контактів і не дозволяє компресору увімкнутися. Обидва жовті світлодіоди на панелі починають по черзі блимати. Компресор повністю захищений від зворотного обертання.

• Ситуація аварії 2 (Критичний перекіс або обрив фази): Через нерівномірне навантаження на лінії напруга на одній із фаз різко просіла, і перекіс перевищив виставлені 10%. Реле відраховує встановлені 2 секунди затримки, бачить, що параметри не вирівнялися, і розмикає вихідні контакти. Компресор безпечно зупиняється, а жовтий індикатор асиметрії гасне. У випадку повного обриву фази реле спрацьовує миттєво без затримки.

⠀
Результат

Промислова холодильна установка м’ясокомбінату перебуває під цілодобовим автоматичним контролем. Навіть якщо аварія в електромережі станеться вночі або у вихідні дні за відсутності персоналу, автоматика Schneider Electric самостійно зафіксує проблему, захистить компресор від згорання та заклинювання, а після повної нормалізації параметрів мережі — автоматично та безпечно запустить систему охолодження знову.
