Захист системи автоматики та двигуна вентиляції у шафі керування з живленням 24 Вольти

Опис проблеми

На сучасному промисловому підприємстві, логістичному комплексі або в комерційній будівлі вентиляційні системи та системи димовидалення керуються через спеціалізовані шафи автоматики. Усе внутрішнє обладнання такої шафи — програмовані логічні контролери (ПЛК), датчики температури та тиску, проміжні реле, а також канальний витяжний вентилятор — живляться від безпечної низької напруги 24 Вольти (постійного або змінного струму), яку генерує спільний імпульсний блок живлення (БЖ 220/24В).

Для такої низьковольтної системи існують два серйозні технологічні ризики:

1. Критична перенапруга (Стрибок напруги): Якщо імпульсний блок живлення виходить з ладу через старіння компонентів, перегрів або стрибок напруги у вхідній промисловій мережі 220/380 В, його внутрішній стабілізатор може пробити. Тоді в коло низьковольтної автоматики піде транзитом 30–35 Вольт. Це миттєво виведе з ладу (спалить мікросхеми) дорогий контролер та електронну плату керування вентилятором.

2. Небезпечна просадка напруги: Якщо підшипник вентилятора підклинить або на лінії виникне локальне перевантаження, напруга в колі 24 В впаде нижче 20 Вольт. При такій низькій напрузі котушки проміжних реле та силових контакторів не зможуть чітко утримувати магнітопровід і почнуть «деренчати» (хаотично замикатися й розмикатися з високою частотою). Це призводить до миттєвого обгорання їхніх мідних контактів, виходу з ладу двигуна вентилятора та системного збою в програмі ПЛК.

Рішення з використанням RM17UAS15

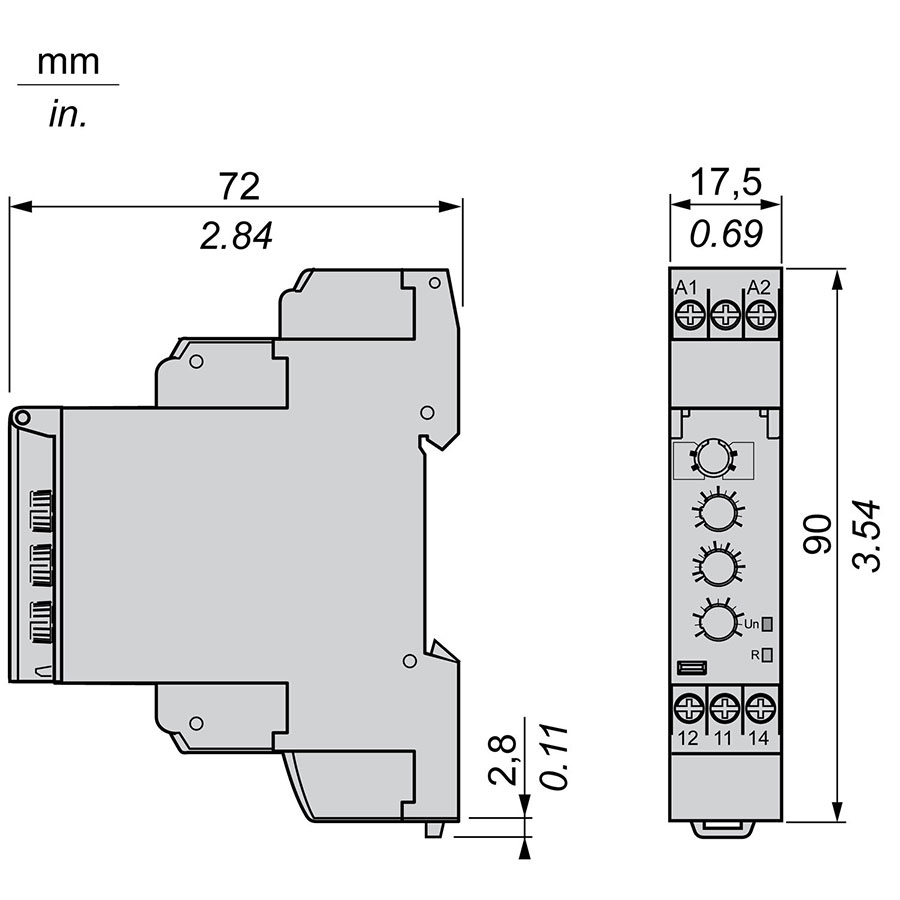

Модель RM17UAS15 серії Zelio Control від Schneider Electric виконує роль високоточного «електронного запобіжника» для чутливої автоматики. Пристрій має ширину всього 17,5 мм (стандартний 1 модуль на DIN-рейці), що дозволяє легко вбудувати його в уже зібрану шафу керування. Головна інженерна перевага цієї моделі (індекс S в артикулі) — наявність роздільних вимірювальних клем для різних масштабів напруги. Виділена клема E3 спеціально розрахована на діапазон від 15 до 150 Вольт, що ідеально підходить для точного моніторингу промислових ліній 24 В та 48 В.

Крок 1: Підключення пристрою в щиті автоматики

Пристрій підключається за схемою незалежного моніторингу ліній постійного або змінного струму:

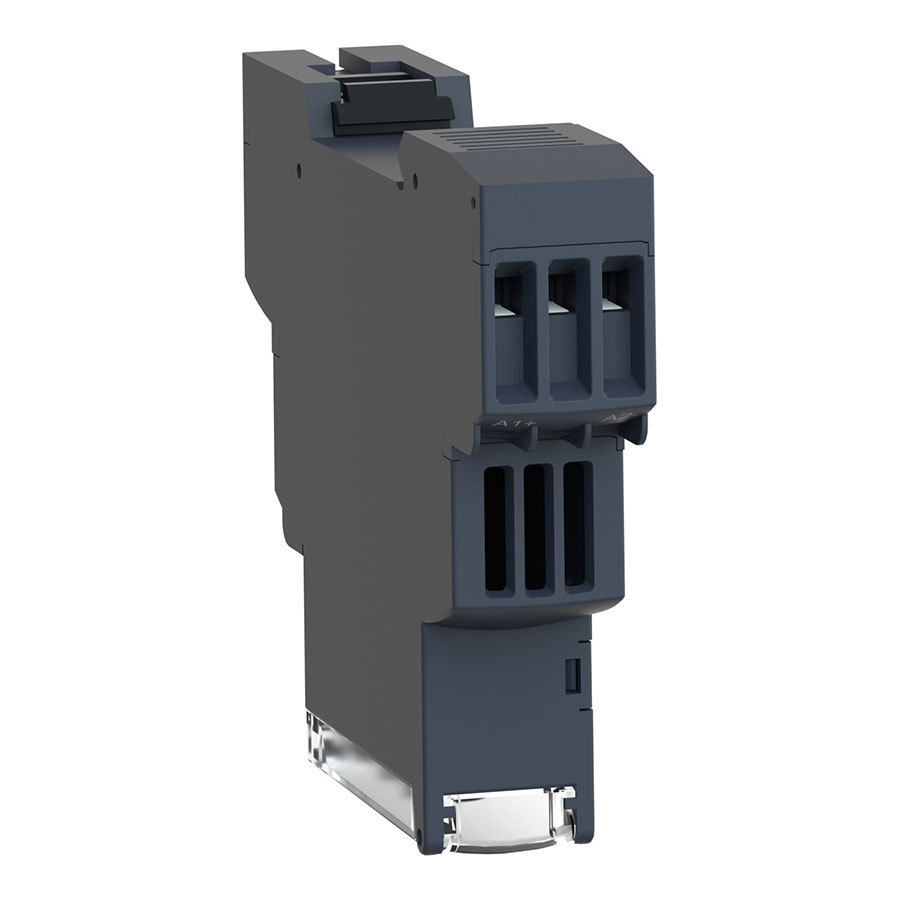

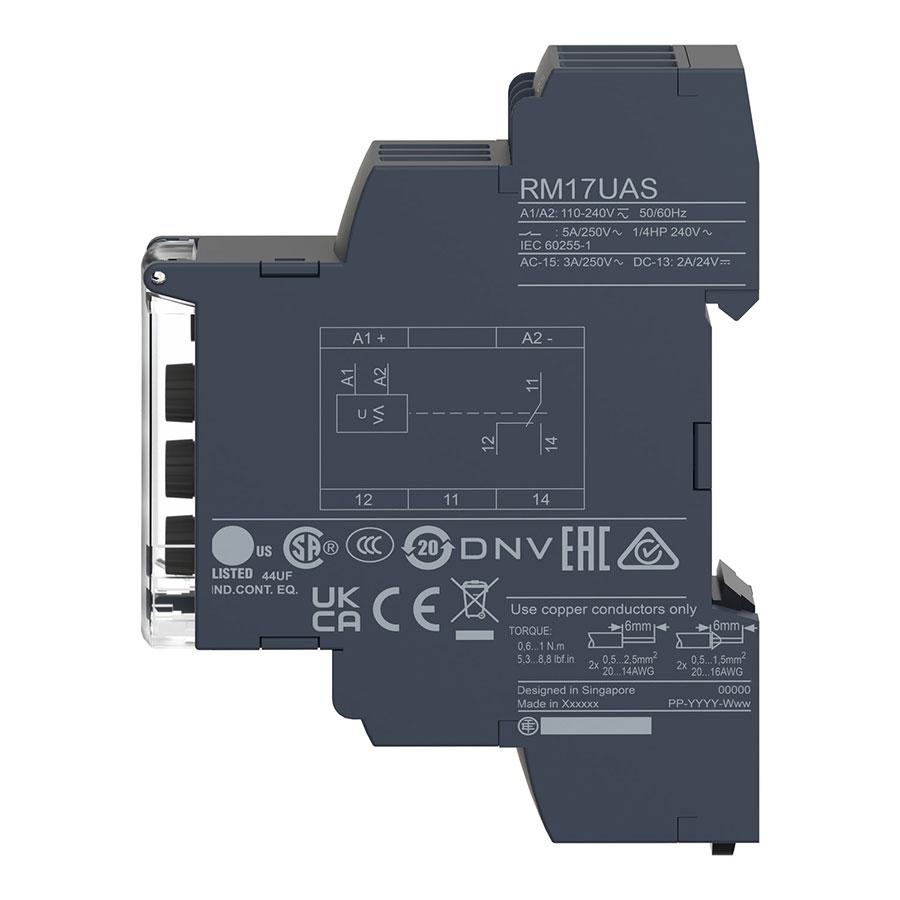

1. Ланцюг живлення реле: Робоча напруга подається на універсальні клеми A1 та A2. Пристрій приймає будь-яке живлення в діапазоні від 24 до 240 В, тому ми заживлюємо його від того ж надійного блоку 24 В.

   2. Ланцюг вимірювання лінії: *

• Спільний мінусовий провід (або нуль схеми) підключається до вимірювальної клеми M.
• Плюсовий провід (лінія 24 В) підключається до вимірювальної клеми E3 (масштаб 15–150 В). Важливо: використання клем E1 або E2 для напруги 24 В категорично заборонено!

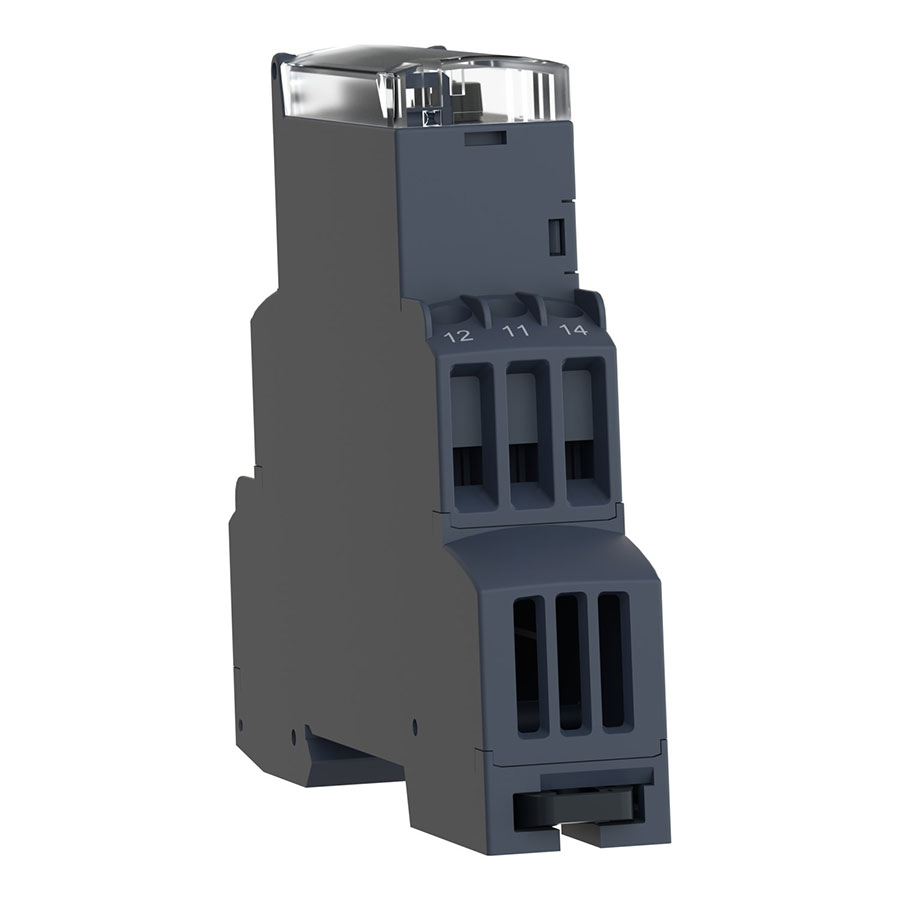

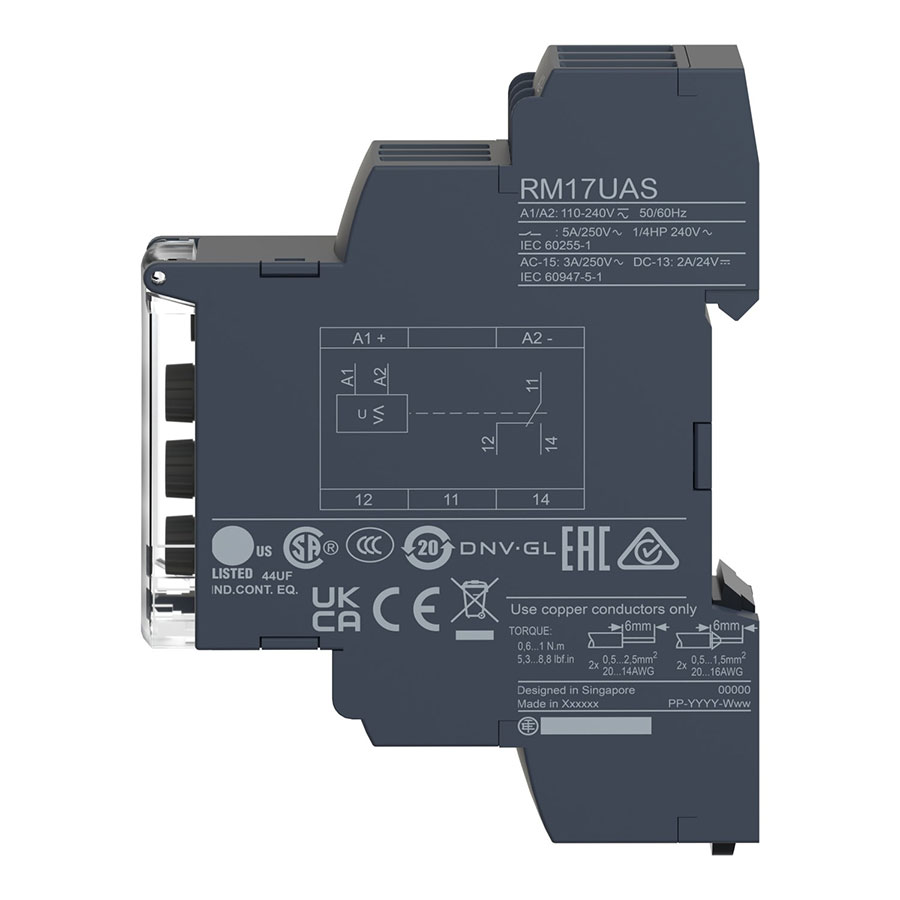

3. Ланцюг керування автоматикою: Вихідний перекидний контакт із маркуванням 11-12-14 підключається послідовно в розрив ланцюга котушки контактора вентилятора або заводиться на окремий цифровий аварійний вхід (DI) головного контролера.

Крок 2: Налаштування безпечних меж для лінії 24В

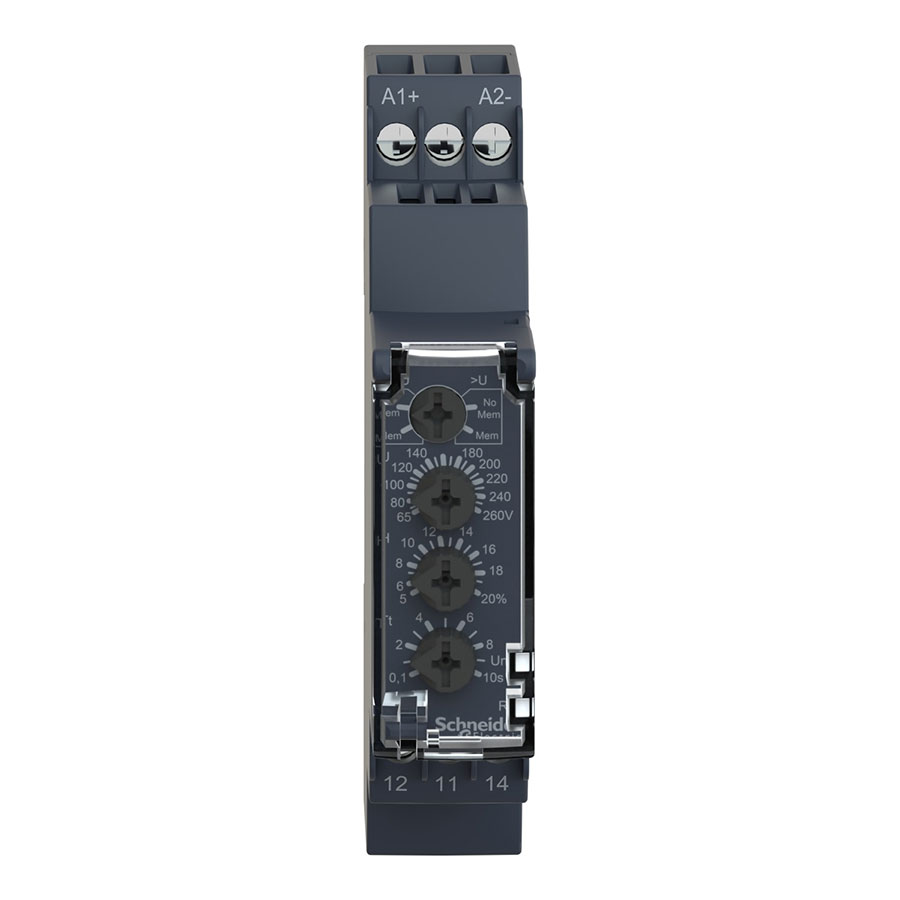

Налаштування параметрів здійснюється чотирма поворотними регуляторами на фронтальній білій панелі:

1. Режим роботи (Верхнє коліщатко): Повертається в зону «OFF Delay» (затримка на вимкнення виходу) на піктограму «вікна». Це активує одночасний контроль верхнього та нижнього порогів напруги.

2. Базовий поріг (Друге коліщатко «U»): Регулюється в діапазоні від 50% до 100%. Виставляється значення, яке разом із налаштуванням гістерезису фіксує верхню безпечну межу на рівні 28 Вольт (все, що вище — критично для електроніки).

3. Гістерезис / Вікно спрацювання (Третє коліщатко «Hyst»): За допомогою плавної шкали від 5% до 50% відсікається нижній поріг на рівні 20 Вольт. Це мінімальна межа для стабільного утримання контактів проміжних реле.

4. Таймер затримки часу (Нижнє коліщатко «Tt»): Встановлюється на значення 1.5 секунди. Цей проміжок дозволяє системі не вимикати вентиляцію під час мікросекундних безпечних просадок напруги в момент пуску електродвигуна під навантаженням.

Крок 3: Алгоритм роботи в реальних умовах

• Штатний режим: Блок живлення працює коректно і видає номінальні 24 Вольти. Реле бачить, що параметри знаходяться всередині безпечного робочого коридору (між 20 та 28 В). Вихідні контакти 11–14 замкнені, вентилятор працює, контролер виконує алгоритм автоматизації. На панелі стабільно світяться зелений індикатор живлення Un та жовтий індикатор стану вихідного реле R.

• Ситуація аварії 1 (Перевантаження та просадка): Через підклинювання вентилятора або замикання одного з датчиків лінії напруга на виході БЖ падає до 18 Вольт. Реле фіксує перетин нижньої межі (20 В), зелений індикатор починає блимати — запускається відлік часу 1.5 секунди. Якщо через 1.5 секунди напруга не відновилася, вихідні контакти розмикаються, а жовтий індикатор R гасне. Контактор вимикає вентилятор, а ПЛК безпечно зупиняє технологічний процес за сигналом аварії, запобігаючи збою програми.

• Ситуація аварії 2 (Збій БЖ / Перенапруга): Внутрішні компоненти блоку живлення пошкоджено, і в систему починає надходити небезпечна напруга 32 Вольти. Реле миттєво виявляє перевищення верхнього ліміту в 28 В і після відліку захисної затримки повністю знеструмлює вихідну лінію. Уся чутлива низьковольтна електроніка шафи вимикається до того, як напівпровідникові мікросхеми встигнуть критично перегрітися та безповоротно згоріти.

⠀
Результат

Завдяки встановленню модульного реле Schneider Electric RM17UAS15 низьковольтна автоматика та вентиляційне обладнання отримують надійний, автономний, промисловий захист від будь-яких внутрішніх збоїв джерела живлення чи зовнішніх перевантажень ліній. Пристрій займає мінімальну площу в щиті, повністю усуває ефект «деренчання» контактів та гарантує, що дорогі компоненти автоматизації захищені від будь-яких коливань і капризів напруги.
