Диспетчеризація та прецизійний захист роботизованої конвеєрної лінії на автоскладальному або пакувальному підприємстві

Опис проблеми

На сучасному автоматизованому заводі розгортаються високотехнологічні гнучкі виробничі лінії, де антропоморфні роботи, прецизійні серводвигуни та програмовані логічні контролери (ПЛК) здійснюють високошвидкісне пакування або збирання готової продукції. Уся ця мікропроцесорна техніка критично залежить від якості вхідної трифазної мережі 380–400 Вольт.

Для промислових роботів стандартні захисні автомати є надто повільними. Будь-яке мінімальне відхилення параметрів мережі — короткочасна асиметрія фаз усього на 5%, мікросекундна просадка через пуск преса в сусідньому цеху чи локальний перекіс — миттєво призводить до апаратного збою та «вилітання» промислових частотних перетворювачів у помилку. Роботи аварійно зупиняються, збивається координатна карта технологічного циклу. Подальше калібрування, скидання помилок та ручний перезапуск конвеєра займають години простою, приносячи підприємству колосальні фінансові збитки.

Головний біль для служби головного енергетика — це точна діагностика. Коли лінія раптово зупиняється через збій живлення, звичайне класичне аналогове реле просто розмикає контакти. На момент приходу електрика параметри мережі вже можуть повернутися до норми, і з’ясувати справжню першопричину аварії (чи це був короткий імпульс перенапруги, динамічний перекіс між фазами А і В, чи мікросекундний обрив лінії) фізично неможливо. Електрикам доводиться діяти навпомацки.

Рішення з використанням RMNF22TB30

Модель RMNF22TB30 серії Harmony від Schneider Electric — це вершина еволюції захисної промислової автоматики, що відповідає концепції «Індустрії 4.0». Головна революційна відмінність пристрою — повна відсутність фізичних поворотних коліщаток, потенціометрів та шкал на корпусі. Реле оснащене бездротовим модулем NFC (Near Field Communication) і повністю налаштовується та діагностується через екран звичайного смартфона за допомогою безкоштовного додатка. Пристрій має власну незалежну пам’ять для ведення детального чорного ящика (журналу аварій). Корпус шириною 22,5 мм залишається монолітним та глухим, що повністю захищає внутрішню електроніку від пилу та бруду промислових зон.

Крок 1: Бездротове налаштування «в один дотик»

Інженер-електронщик відкриває мобільний додаток на смартфоні, вибирає у каталозі модель RMNF22TB30 і за лічені секунди виставляє прецизійні цифрові параметри під вимоги робототехніки:

1. Комплексний моніторинг: Одночасно активується контроль верхньої та нижньої меж напруги, асиметрії (перекосу), повного обриву та правильної послідовності фаз.

2. Точність до десятих: Поріг максимальної напруги фіксується на позначці 242.5 В, мінімальної — 198.0 В. Цифровий ввід виключає похибки класичних аналогових шкал.

3. Гнучка конфігурація таймерів: Затримка спрацювання при перекосі фаз виставляється чітко на 0.8 секунди, а при критичному обриві лінії — на миттєве розмикання (0.1 сек).

4. Запис конфігурації: Інженер просто прикладає задню кришку смартфона до лицьової панелі реле в щиті. Завдяки енергонезалежній технології NFC дані миттєво записуються в пам’ять пристрою. Унікальна фішка: прошити і налаштувати реле через NFC можна навіть тоді, коли воно лежить у заводській коробці і на нього взагалі не подано живлення!

Крок 2: Підключення пристрою в головному щиті лінії

Пристрій забезпечує максимальну гнучкість інтеграції в промислові щити:

1. Силовий вимірювальний ланцюг (Нижній ярус): Три вхідні фази промислової мережі та нейтраль підключаються до нижніх клем із чітким маркуванням L1, L2, L3, N. Залежно від типу мережі підприємства, контроль ліній з нейтраллю чи без неї перемикається одним кліком у додатку смартфона.

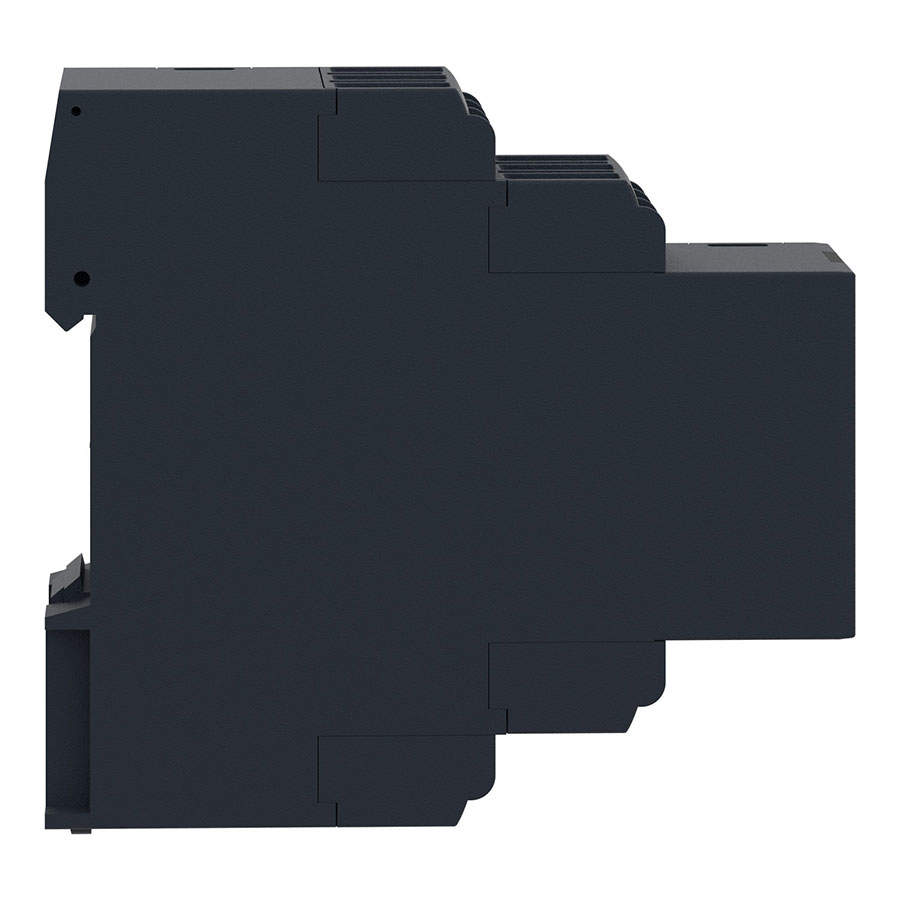

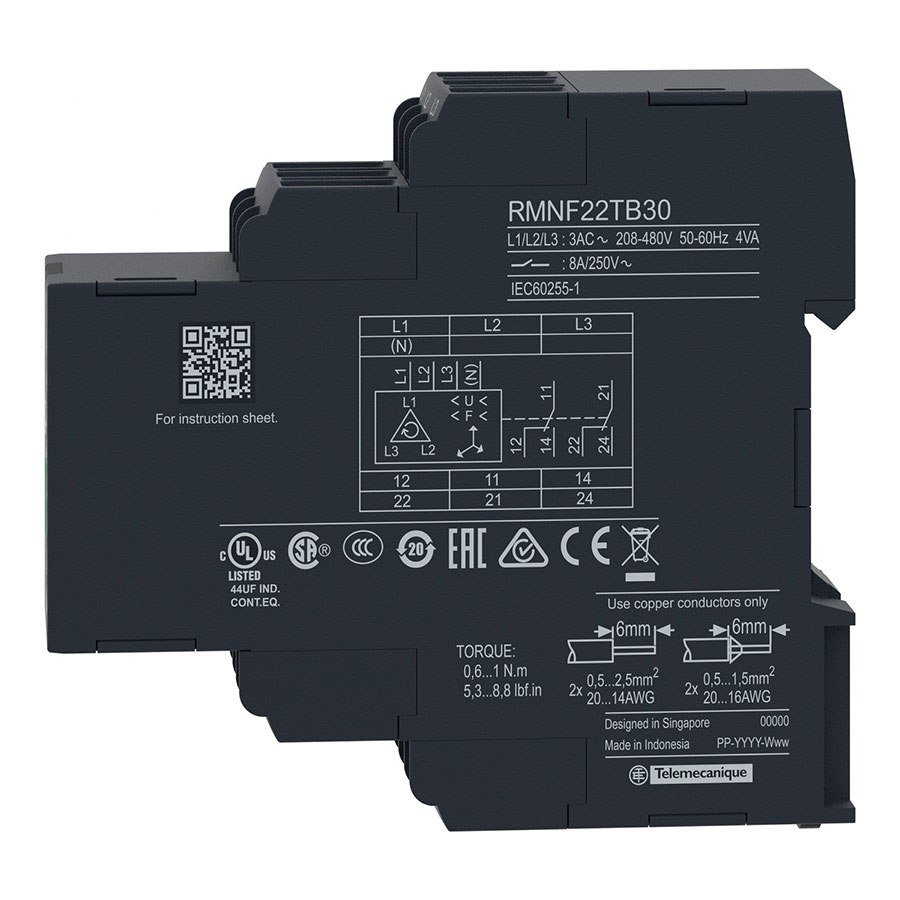

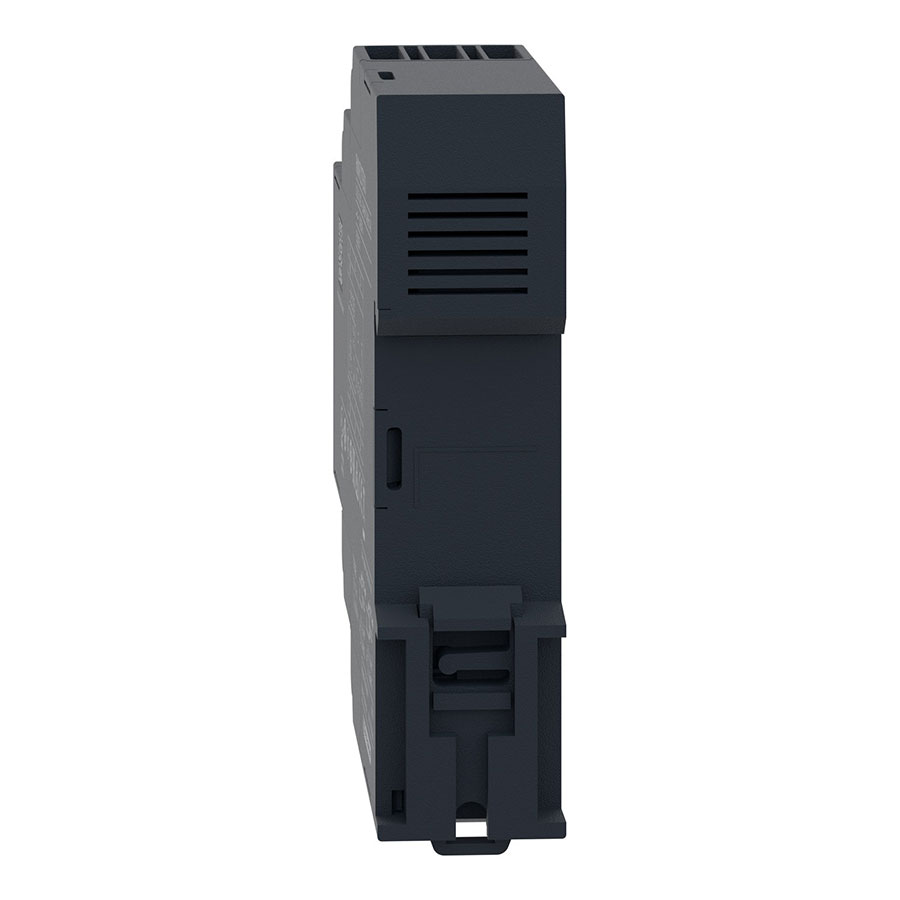

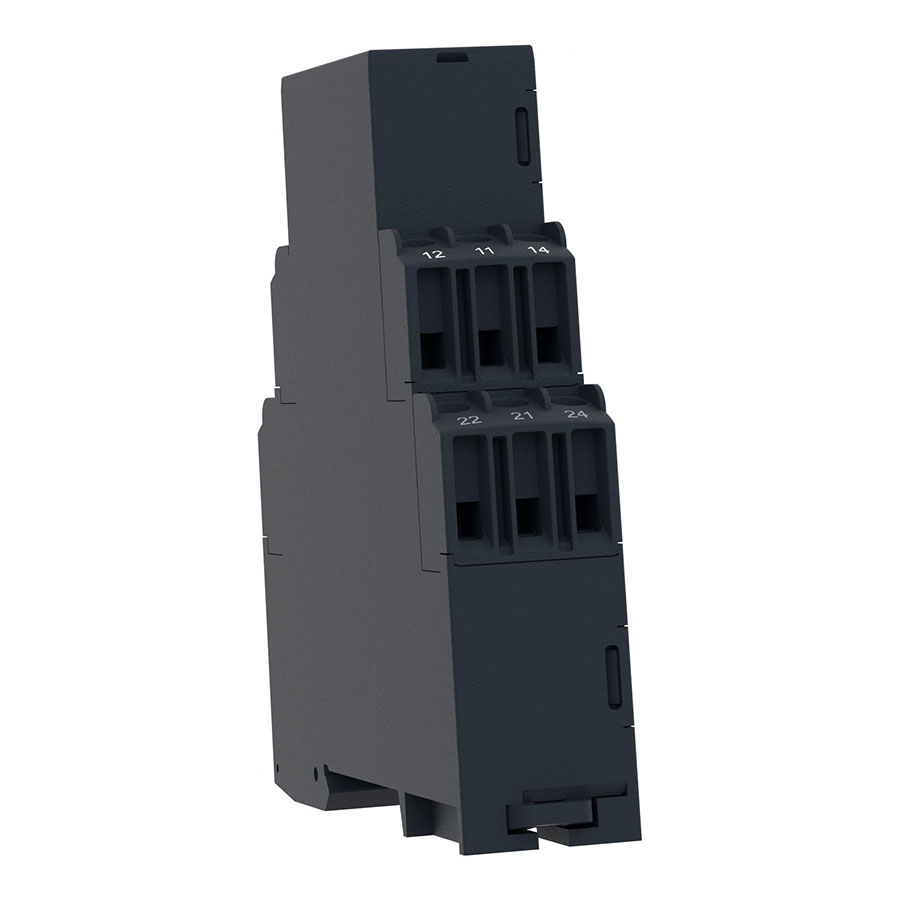

2. Вихідні сигнальні кола (Верхній ярус): Реле оснащене двома повністю незалежними перекидними групами контактів по 8 Ампер кожна — 11-12-14 (Канал 1) та 21-22-24 (Канал 2):

• • Перша група (11–14) підключається послідовно в ланцюг живлення котушки силового ввідного контактора конвеєра для фізичного знеструмлення приводів при аварії.

  • Друга група (21–24) заводиться безпосередньо на швидкісний цифровий вхід (DI) головного промислового контролера (ПЛК) лінії для миттєвої передачі інформаційного прапорця «Аварія живлення».

Крок 3: Алгоритм роботи та цифрова аналітика в реальних умовах

• Штатний режим: Мережа працює ідеально. Реле тримає обидва вихідні канали замкненими, конвеєрна лінія збирає продукцію. На передній панелі реле стабільно світяться два жовті світлодіоди індикації виходів — R1 та R2.

• Ситуація аварії (Прихований перекіс фаз): У сусідньому важкому цеху здійснюється запуск потужної індукційної плавильної печі. Внаслідок цього напруга на фазі L1 залишається стабільною (220 В), а на фазі L2 миттєво просідає до 190 В — виникає небезпечна динамічна асиметрія. Реле RMNF22TB30 фіксує перетин порогу, світлодіоди починають блимати. Пристрій чітко відраховує задані 0.8 секунди і розмикає контакти. Контакт 11–14 знеструмлює силову частину, а контакт 21–24 миттєво повідомляє ПЛК про аварію. Завдяки випереджальному сигналу роботи встигають штатно та коректно завершити поточний мікрорух, зберегти поточні просторові координати в незалежну пам’ять і стати в безпечну паркувальну позицію до того, як згаснуть інвертори.

• Етап швидкої діагностики (Перевага NFC): На місце зупинки лінії приходить черговий майстер служби автоматизації. Замість тривалого розбирання щита, відключення кабелів та вимірювань ліній мультиметром, він просто підносить свій смартфон до лицьової панелі реле. Верхній світлодіод із піктограмою NFC спалахує, сигналізуючи про передачу даних. Екран смартфона миттєво відображає розгорнутий звіт із «чорного ящика» пристрою: «Аварія зупинки: 31.05.2026 о 14:05:22. Причина: Асиметрія фаз 12.5%. Фактичні значення на момент відключення: L1=221.2V, L2=190.1V, L3=220.4V». Причина аварії встановлена зі стовідсотковою точністю за 2 секунди.

⠀
Результат

Впровадження інтелектуального цифрового реле Schneider Electric RMNF22TB30 трансформує систему захисту підприємства на рівень сучасних smart-технологій (розумних технологій). Роботизована лінія повністю застрахована від руйнівного впливу нестабільної промислової мережі. Найголовніше — час пошуку, локалізації та усунення причин несправностей електромережі скорочується з кількох годин до лічених секунд завдяки миттєвому зчитуванню журналу подій через NFC. Повністю нівелюється людський фактор при монтажі: один раз створений та протестований інженером профіль налаштувань у додатку можна за секунду відправити іншим електрикам через звичайний месенджер для миттєвого тиражування та копіювання на сусідні реле інших ліній заводу.
