Універсальний перетворювач-дублікатор аналогових сигналів Harmony Analog RMC2UUBD Schneider Electric (артикул: RMC2UUBD)

Опис

Універсальний ізолюючий аналоговий перетворювач-розгалужувач (дублікатор) сигналів RMC2UUBD серії Harmony Analog від Schneider Electric — це промисловий інтерфейсний модуль в ультратонкому корпусі шириною 6.2 мм. Він розроблений для гальванічної розв’язки, лінійного перетворення, а головне — для розмноження (дублювання) одного вхідного аналогового сигналу струму або напруги на два незалежні вихідні канали.

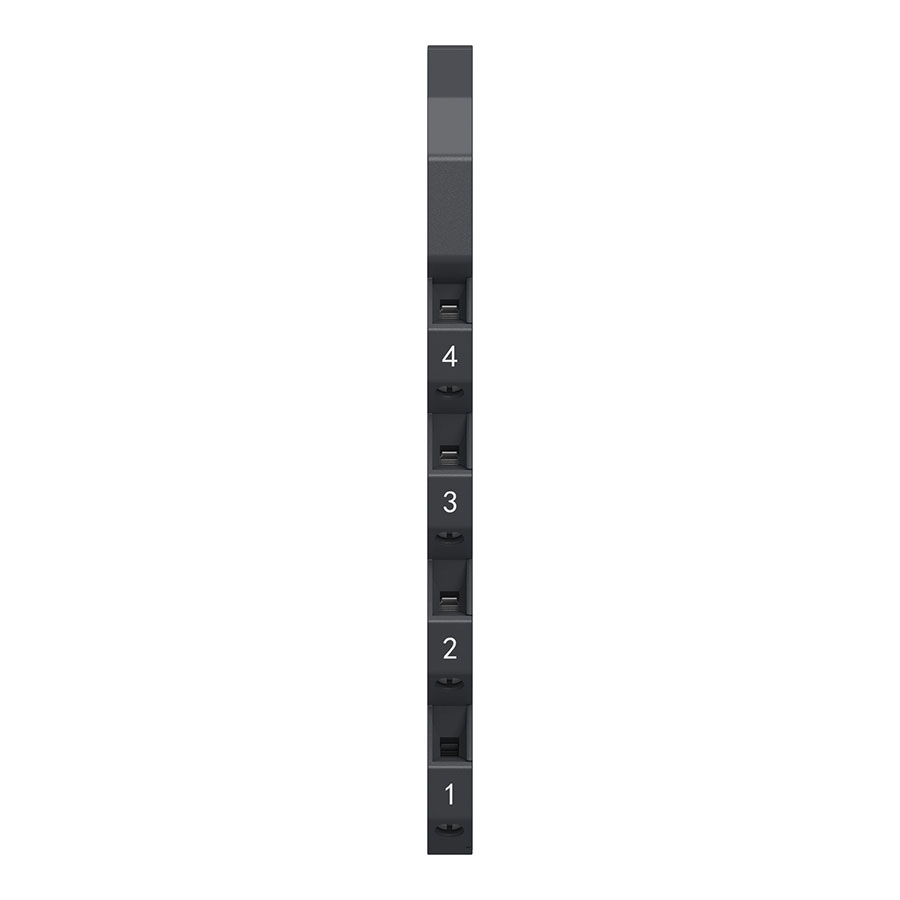

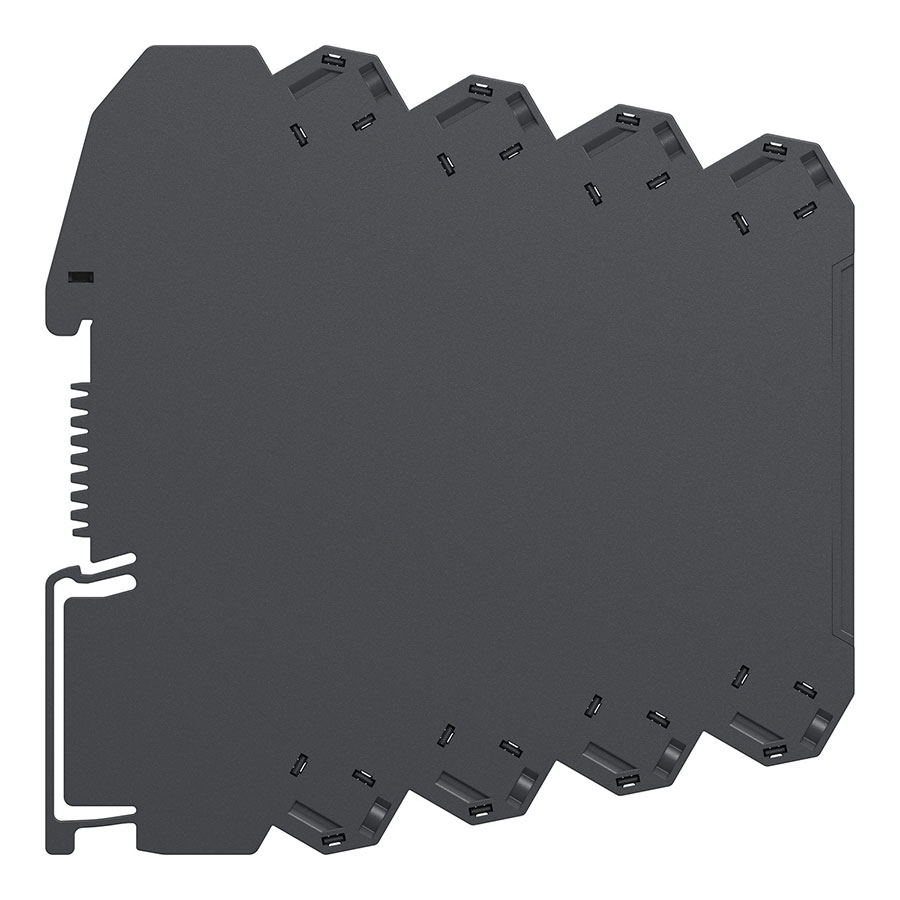

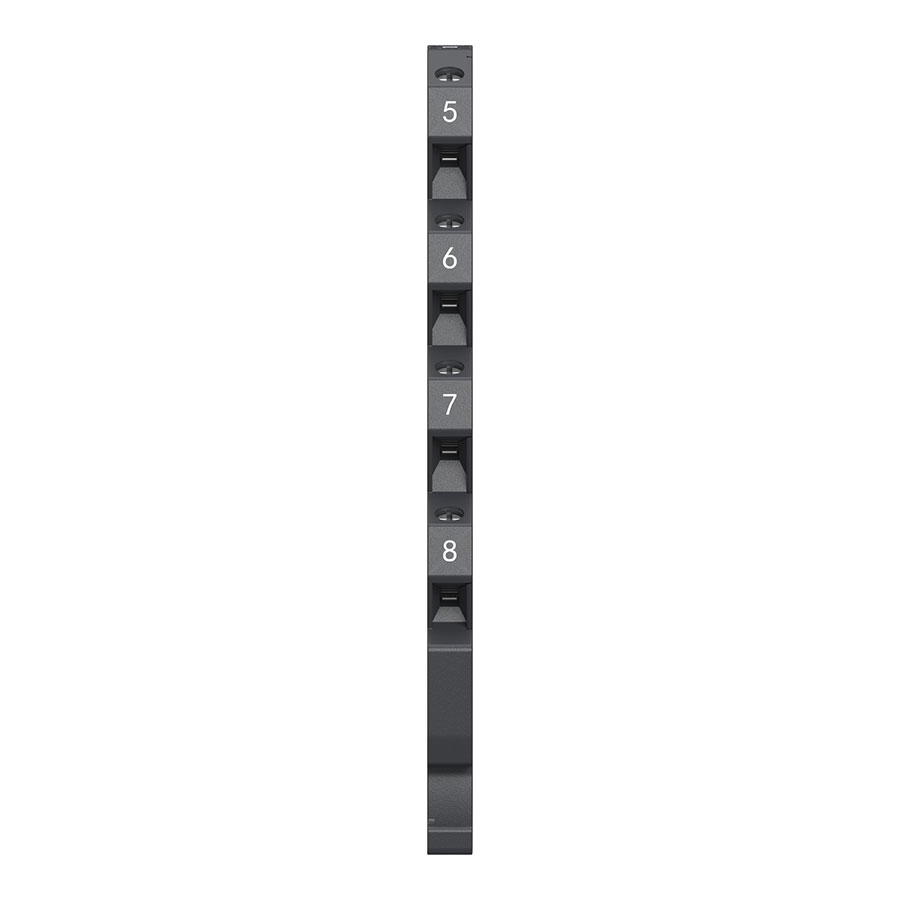

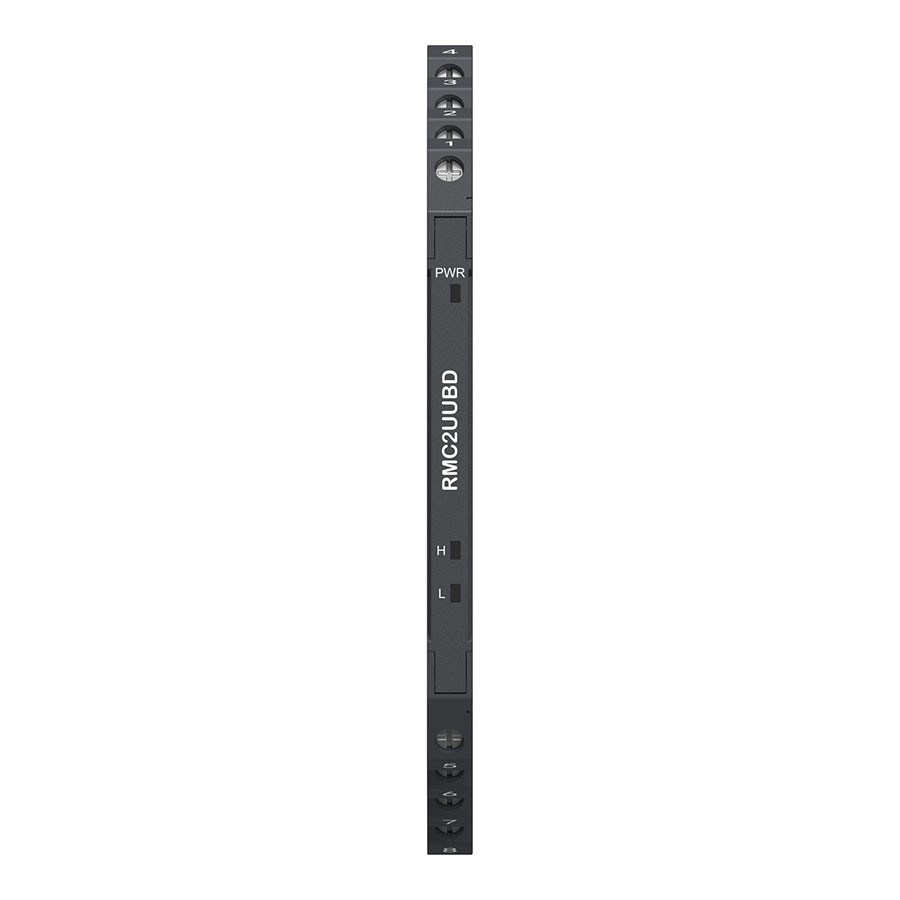

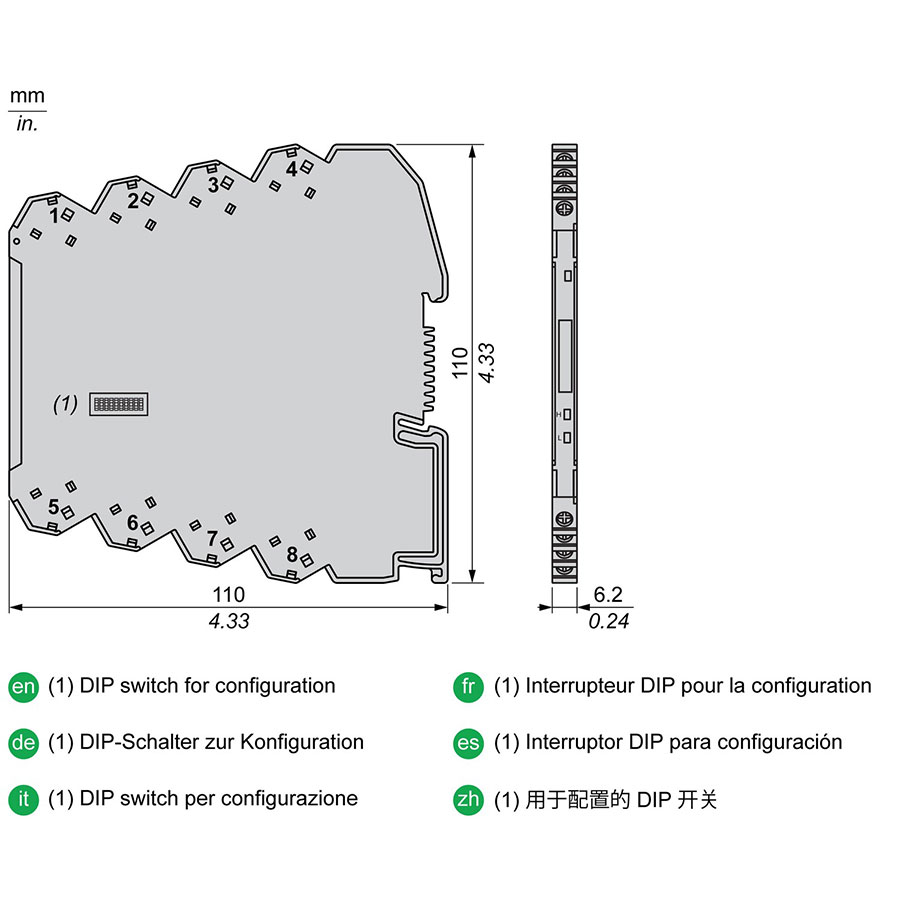

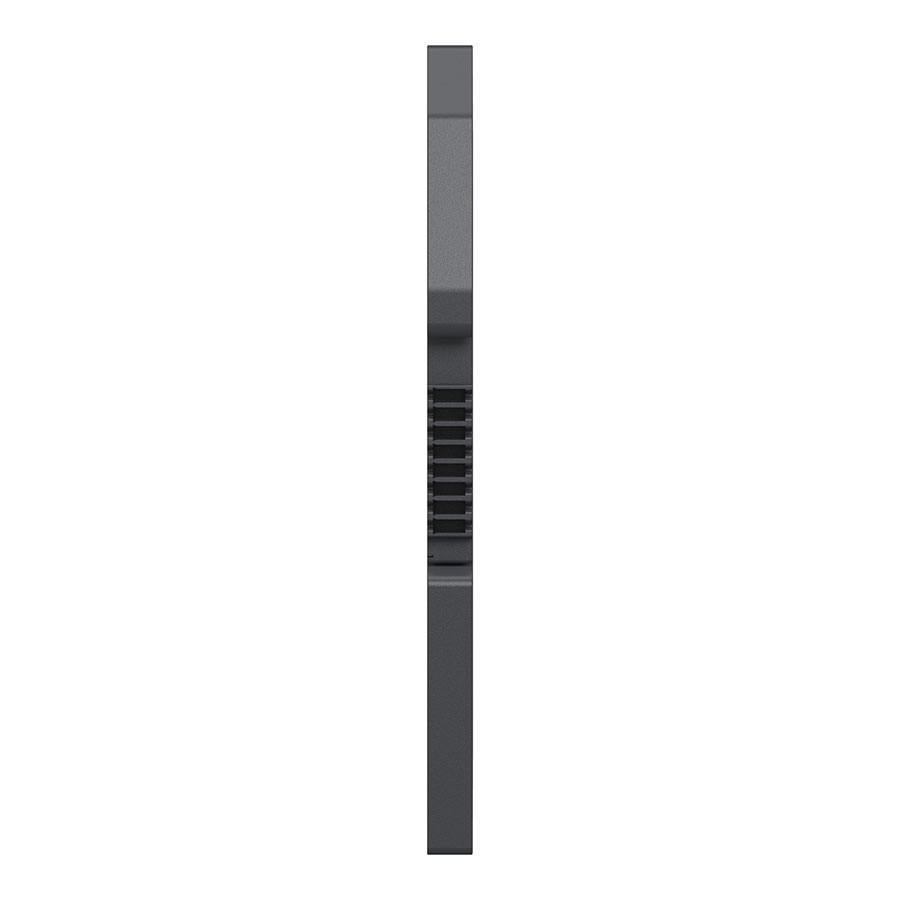

Пристрій є універсальним та повністю конфігурованим. На бічній стінці корпусу розміщені мікроперемикачі (DIP-перемикачі секцій H та L), які дозволяють гнучко налаштувати тип вхідного сигналу та індивідуальні параметри для обох вихідних ліній. Всі гвинтові клеми розташовані на лицьовій панелі під кутом для зручності підключення в обмеженому просторі, а зелений світлодіодний індикатор (PWR) забезпечує чіткий візуальний контроль наявності робочої напруги живлення.

Призначення

Модуль встановлюється в системах автоматизації та диспетчеризації, де один і той самий технологічний параметр від одного датчика необхідно одночасно передати на два різні пристрої:

• Дублювання та розгалуження сигналу: Дозволяє подати аналоговий сигнал з одного джерела (наприклад, датчика тиску чи витратоміра) паралельно на вхід головного контролера (ПЛК) та на локальну панель оператора (HMI), реєстратор або частотний перетворювач. При цьому обидва виходи електрично ізольовані один від одного.

• Гнучка конвертація: Пристрій може працювати як конвертер форматів. Наприклад, приймаючи на вхід сигнал напруги 0-10 В, він може на першому виході видавати струм 4-20 мА, а на другому — напругу 0-10 В.

• Надійний гальванічний захист (4-рівнева ізоляція): Повністю розділяє між собою вхідне коло, вихід №1, вихід №2 та коло живлення 24 В DC. Це унеможливлює утворення паразитних струмів через контури заземлення та надійно захищає обладнання від перенапруг та перехресних завад.

Технічні характеристики

⠀
Підключення та налаштування

Комутаційні роботи та виставлення DIP-перемикачів виконуються виключно при повністю знеструмленій системі:

1. Конфігурування режимів: Перед фіксацією пристрою на DIN-рейці встановіть перемикачі на бічній стороні корпусу. Користуючись таблицею на корпусі, виберіть тип сигналу, який приходить від датчика (V чи I), а також встановіть бажаний тип сигналу для першого та другого вихідних каналів окремо.

2. Підключення входу: Дріт від джерела аналогового сигналу підключається до вхідної групи клем відповідно до маркування схеми.

3. Підключення виходів: Канал Виходу №1 підключається до першого споживача (наприклад, ПЛК), а канал Виходу №2 — до другого пристрою (наприклад, індикатора або ЧП). Завдяки повному розділенню, виходи не впливають на працездатність один одного навіть у разі обриву або короткого замикання на одній з ліній.

4. Підключення живлення: Підведіть стабілізовану лінію 24 В DC до клем живлення, зберігаючи правильну полярність.

Завдяки надтонкому виконанню (6.2 мм), модулі RMC2UUBD забезпечують значну економію місця на DIN-рейці, дозволяючи відмовитися від громіздких проміжних реле чи додаткових розгалужувальних плат.

⠀
Додаткова інформація

• Висока надійність ліній зв’язку: Вбудована система фільтрації ефективно придушує високочастотні наводки в колі аналогових сигналів, які створюються силовими кабелями.

• Ефективність: Дозволяє уникнути потреби купувати дорожчі двоканальні датчики або додаткові модулі розширення для контролерів.

• Екологічні стандарти: Виріб сертифікований за міжнародними стандартами UL, CSA та має маркування CE. Повністю відповідає концепції Green Premium (директиви RoHS та REACh щодо обмеження використання шкідливих речовин).
