Універсальний аналоговий перетворювач струму Harmony Analog RMCA1UUBD Schneider Electric (артикул: RMCA1UUBD)

Опис

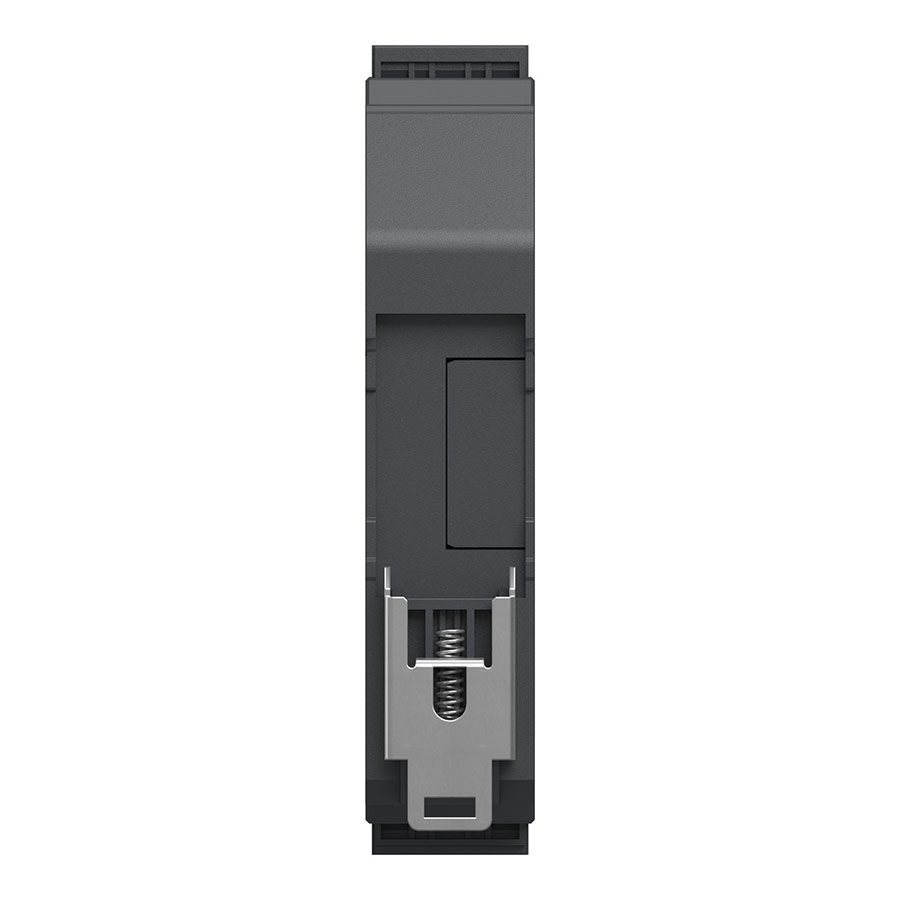

Універсальний ізолюючий перетворювач аналогових сигналів струму RMCA1UUBD серії Harmony Analog від Schneider Electric призначений для високоточного моніторингу, гальванічної розв’язки та лінійного конвертування високих рівнів змінного або постійного струму в стандартні уніфіковані сигнали промислової автоматики. Пристрій виконаний у пластиковому корпусі шириною 22.5 мм і встановлюється на стандартну DIN-рейку 35 мм.

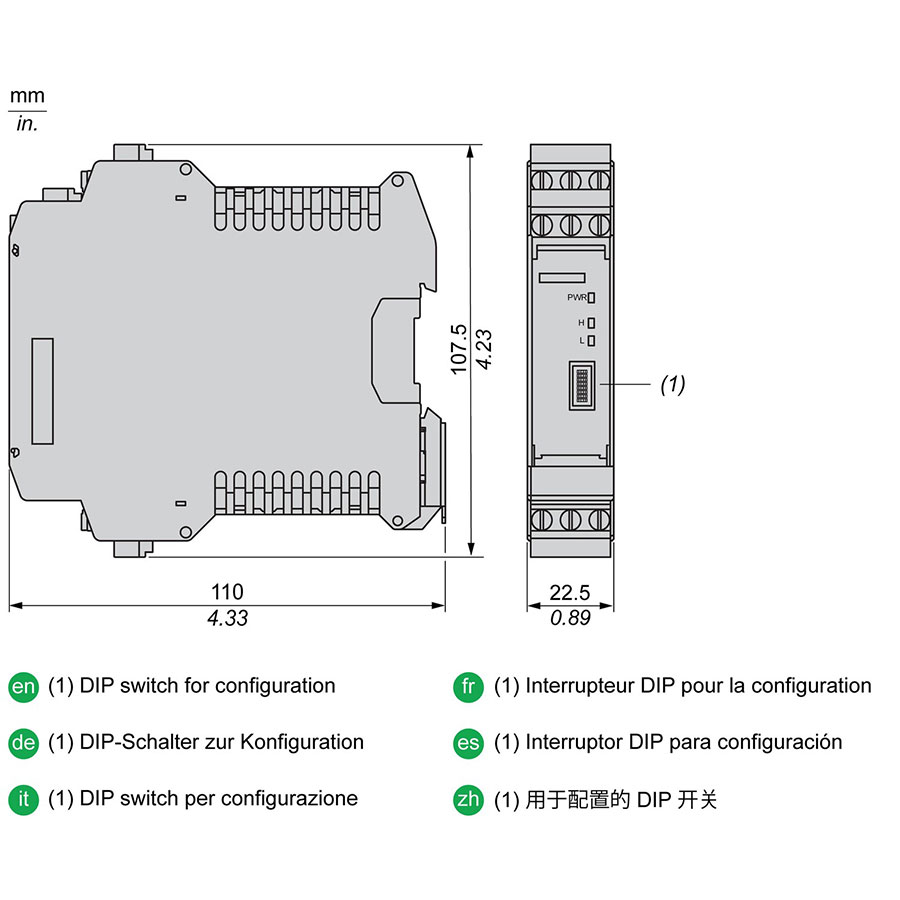

Даний перетворювач є повністю конфігурованим: на передній панелі під відкидною захисною кришкою розташовані блоки мікроперемикачів (DIP-перемикачі сегментів H та L). З їх допомогою можна вибрати необхідний вхідний діапазон вимірюваного струму (до 15 А), а також задати бажаний формат вихідного вольтового або струмового сигналу. Для швидкої діагностики наявності живлення на фронтальній частині передбачено зелений світлодіодний індикатор (PWR).

Призначення

Модуль використовується в системах промислової автоматизації, диспетчеризації та захисту обладнання для безпечного зняття характеристик струму безпосередньо з силових ліній навантаження:

• Контроль та вимірювання струму: Дозволяє вимірювати діюче значення струму споживання двигунів, ТЕНів, насосів та інших силових споживачів у діапазоні від 0 до 15 А AC/DC, транслюючи ці дані у стандартному низьковольтному форматі для аналогових входів ПЛК.

• Надійна гальванічна розв’язка: Здійснює трирівневу фізичну ізоляцію між силовим входом, колом живлення приладу та вихідним інтерфейсом контролера. Це запобігає передачі імпульсних перешкод та захищає мікропроцесорні блоки від високої напруги.

• Захист від перевантажень: За допомогою інтеграції перетворювача в систему автоматизації можна реалізувати алгоритми захисту технологічного обладнання від заклинювання, перевантаження за струмом або роботи на “сухому ходу”.

Технічні характеристики

⠀
Підключення та налаштування

Всі комутаційні роботи, підключення силових провідників та перемикання DIP-перемикачів повинні проводитися лише при повністю знеструмленій електроустановці:

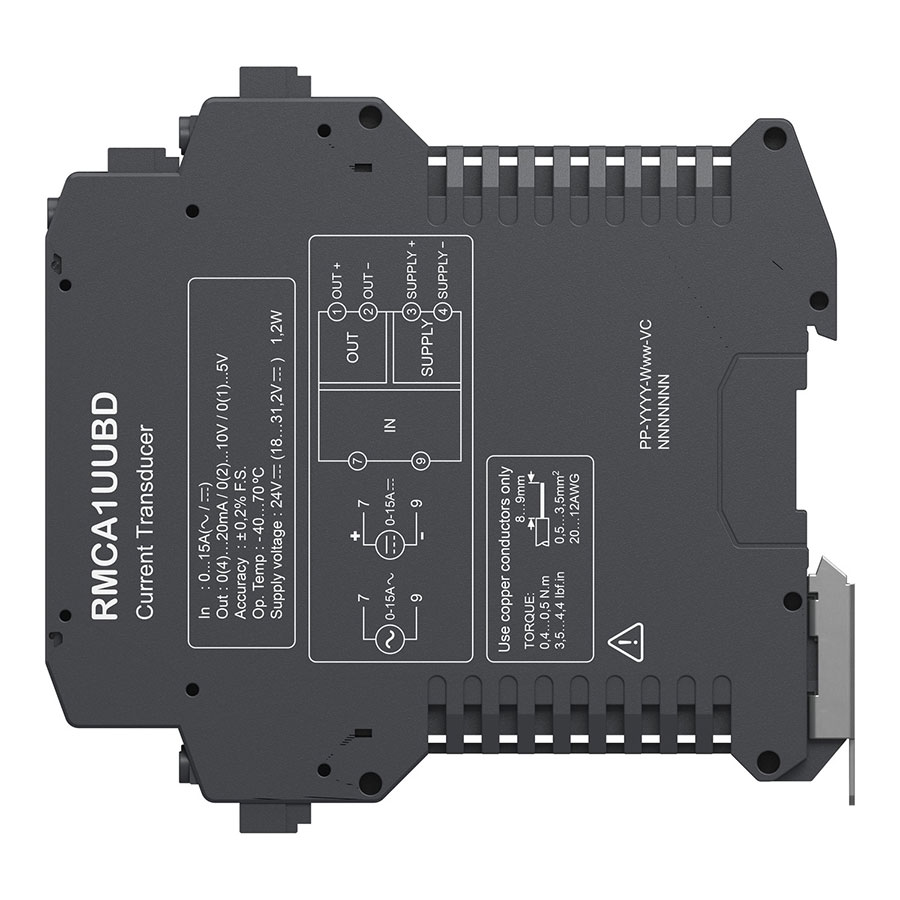

1. Налаштування параметрів: Перед монтажем пристрою на DIN-рейку відкрийте захисну кришку на лицьовій стороні. Орієнтуючись за таблицею конфігурації, нанесеною на бічну стінку корпусу приладу, виставте чорні перемикачі (блоки H та L) під тип і величину струму у вашому силовому колі (наприклад, 0-5 А AC) та необхідний тип виходу (наприклад, стандартні 4-20 мА).

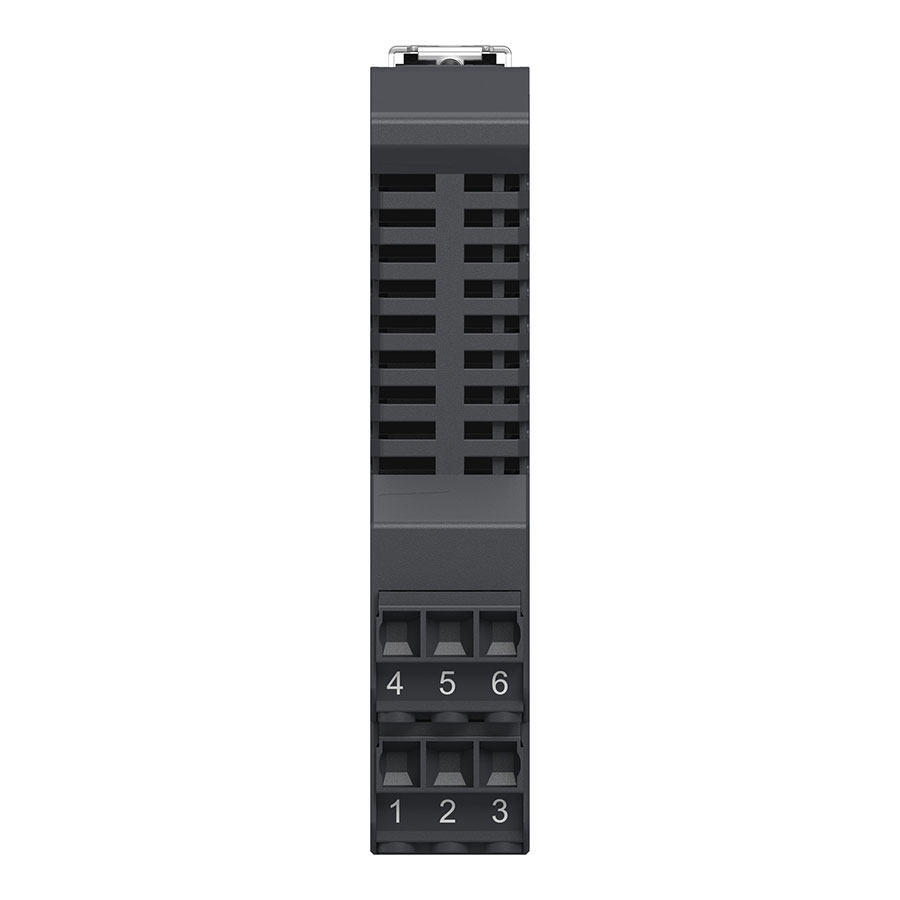

2. Підключення живлення: Підведіть стабілізовану лінію живлення +24 В DC до відповідних клем, суворо дотримуючись полярності. При подачі напруги зелений світлодіод PWR повинен стабільно світитися.

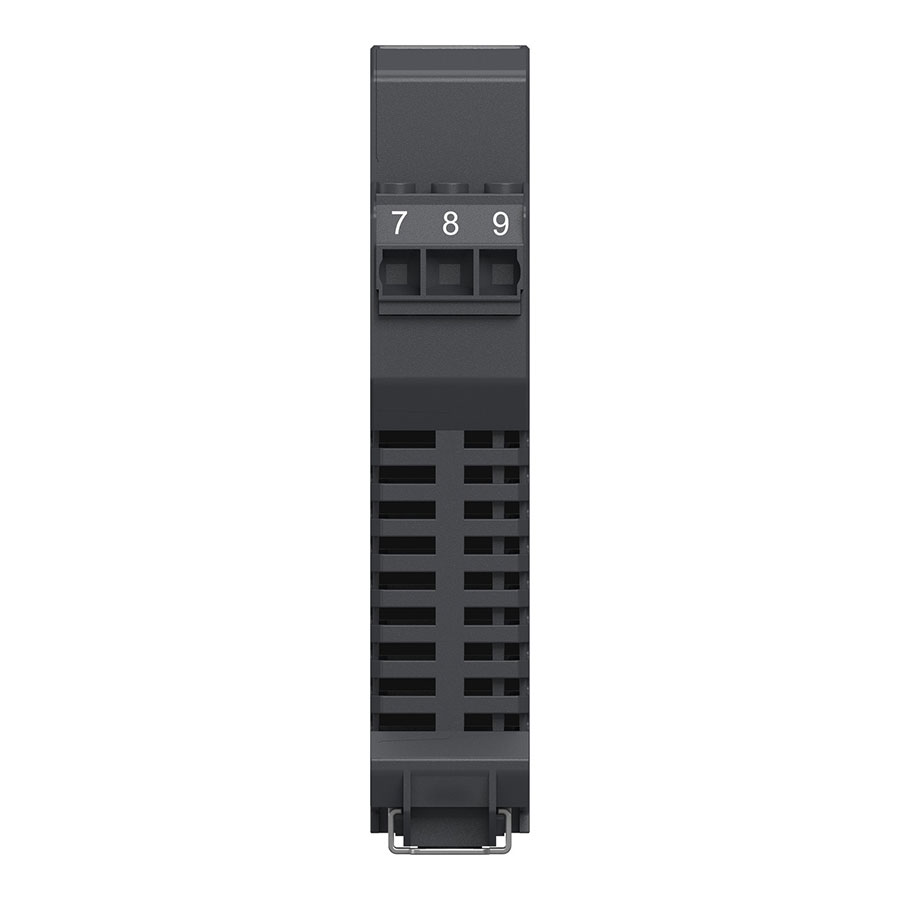

3. Підключення входу (Силовий контур): Силовий провід, у якому вимірюється струм (до 15 А), підключається послідовно в розрив ланцюга до вхідних клем пристрою.

4. Підключення виходу (Контролер): Вихідні клеми комутуються з аналоговим входом ПЛК або вимірювального панельного індикатора. Для ліній зв’язку рекомендується використовувати екрановану кручену пару.

⠀
Додаткова інформація

• Універсальність та оптимізація: Підтримка роботи як з постійним (DC), так і зі змінним (AC) струмом у трьох піддіапазонах дозволяє використовувати дану модель для найрізноманітніших промислових завдань, мінімізуючи складські запаси підприємства.

• Стійкість до перевантажень: Вхідні кола перетворювача витримують тривале протікання максимального номінального струму та мають високу стійкість до короткочасних пускових струмів обладнання.

• Сертифікація: Модуль має сертифікати відповідності стандартам UL, CSA, маркування CE і повністю відповідає концепції Green Premium (екологічна безпека, відповідність директивам RoHS та REACh).
