Універсальний перетворювач-стандартизатор сигналу термопар Harmony Analog RMTC1UUBD Schneider Electric (артикул: RMTC1UUBD)

Опис

Промисловий аналоговий перетворювач RMTC1UUBD серії Harmony Analog від Schneider Electric — це універсальний інтерфейсний модуль у надтонкому корпусі шириною 6.2 мм, призначений для роботи з температурними датчиками (термопарами). Пристрій здійснює гальванічну розв’язку, точну термокомпенсацію та лінійне перетворення слабкої термоерс (мілівольтового сигналу) від термопари в уніфікований вольтовий або струмовий сигнал автоматизації.

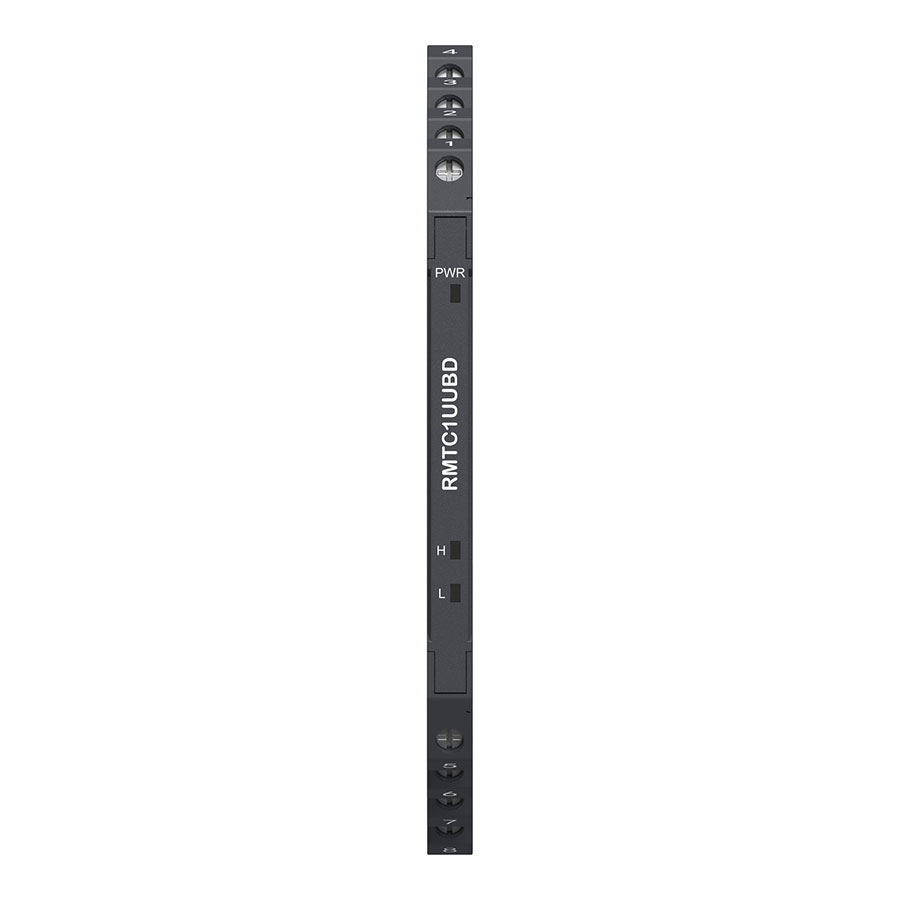

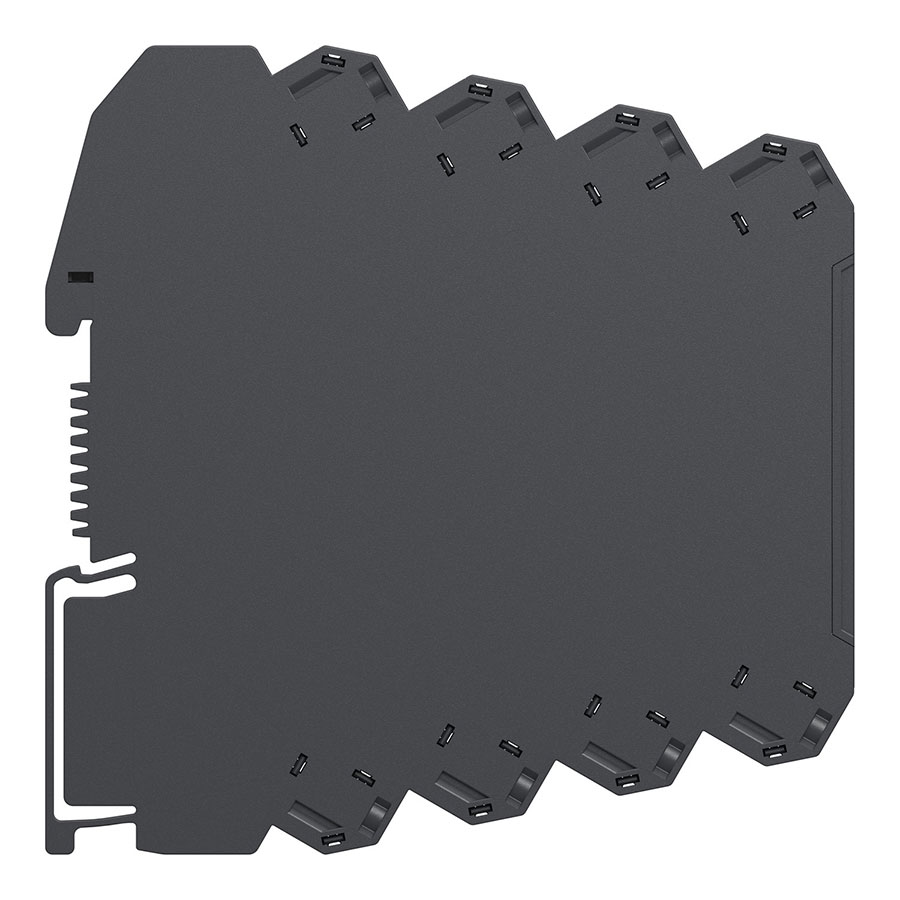

Прилад є повністю конфігурованим: на бічній стінці корпусу розміщені мікроперемикачі (DIP-перемикачі сегментів H та L), які дозволяють гнучко виставити під конкретну задачу тип використовуваної термопари та необхідний діапазон вихідного сигналу. На фронтальній панелі розташований зелений світлодіодний індикатор (PWR) для контролю наявності живлення. Всі гвинтові клеми орієнтовані під кутом для зручного підведення дротів у щільних рядах монтажу.

Призначення

Модуль незамінний у системах температурного моніторингу, котельнях, екструдерах, печах та сушильних камерах, де використовуються термопари:

• Стандартизація сигналів: Перетворює нестандартний та схильний до згасання сигнал від термопари в чіткий промисловий стандарт (наприклад, струмову петлю 4-20 мА), що дозволяє передавати дані на ПЛК без втрат на великі відстані.

• Універсальна підтримка термопар: Один і той самий модуль може працювати з 10 найпопулярнішими типами термопар (J, K, B, E, N, R, S, T, L, U) у широких діапазонах вимірюваних температур.

• Вбудована компенсація холодного спаю: Автоматично коригує похибку, яка виникає в місці підключення дротів термопари до клем приладу, забезпечуючи високу точність вимірювань.

• Надійний гальванічний захист: Фізично розділяє коло термодатчика, вихідний контур контролера та коло живлення 24 В DC, оберігаючи цифрову автоматику від висоководьтних наводок та наведеного потенціалу з корпусу обладнання чи печі.

Технічні характеристики

⠀
Підключення та налаштування

Всі маніпуляції з налаштуванням DIP-перемикачів та підключенням дротів проводяться при повністю вимкненій напрузі живлення:

1. Налаштування типу датчика та виходу: Перед монтажем приладу зверніться до таблиці конфігурації, надрукованої на його боковій стінці. За допомогою тонкої викрутки або шила виставте перемикачі на корпусі (блоки H і L) відповідно до типу вашої термопари (наприклад, тип K) та бажаного сигналу для контролера (наприклад, 4-20 мА).

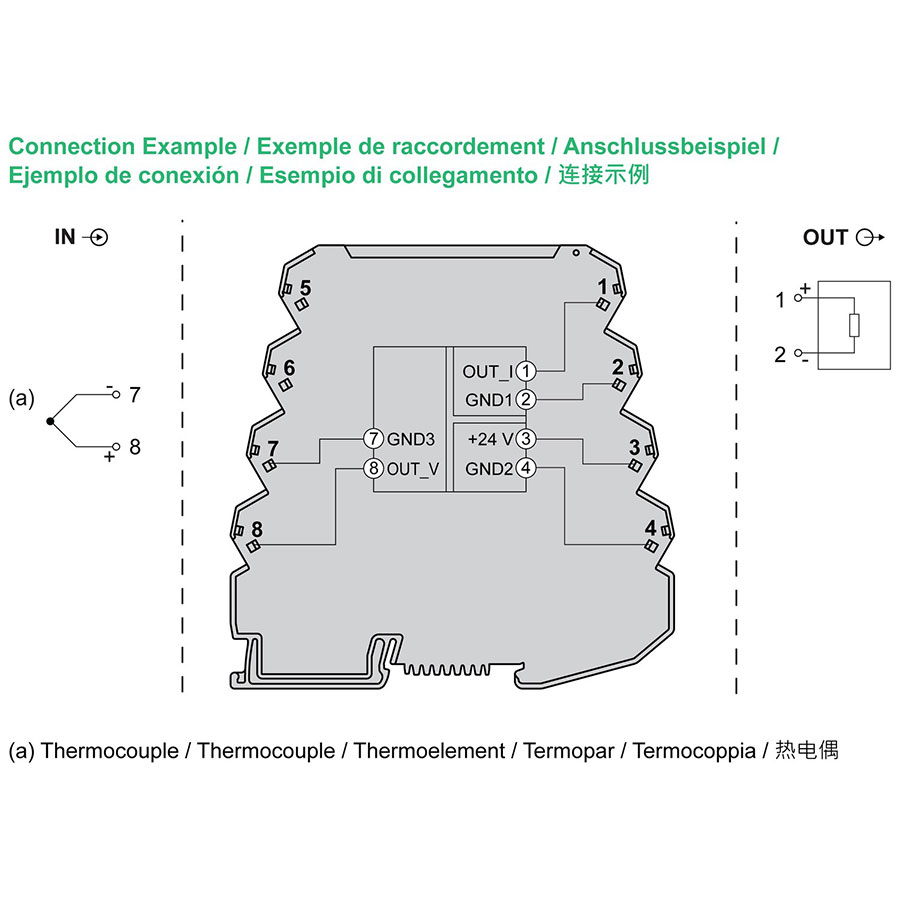

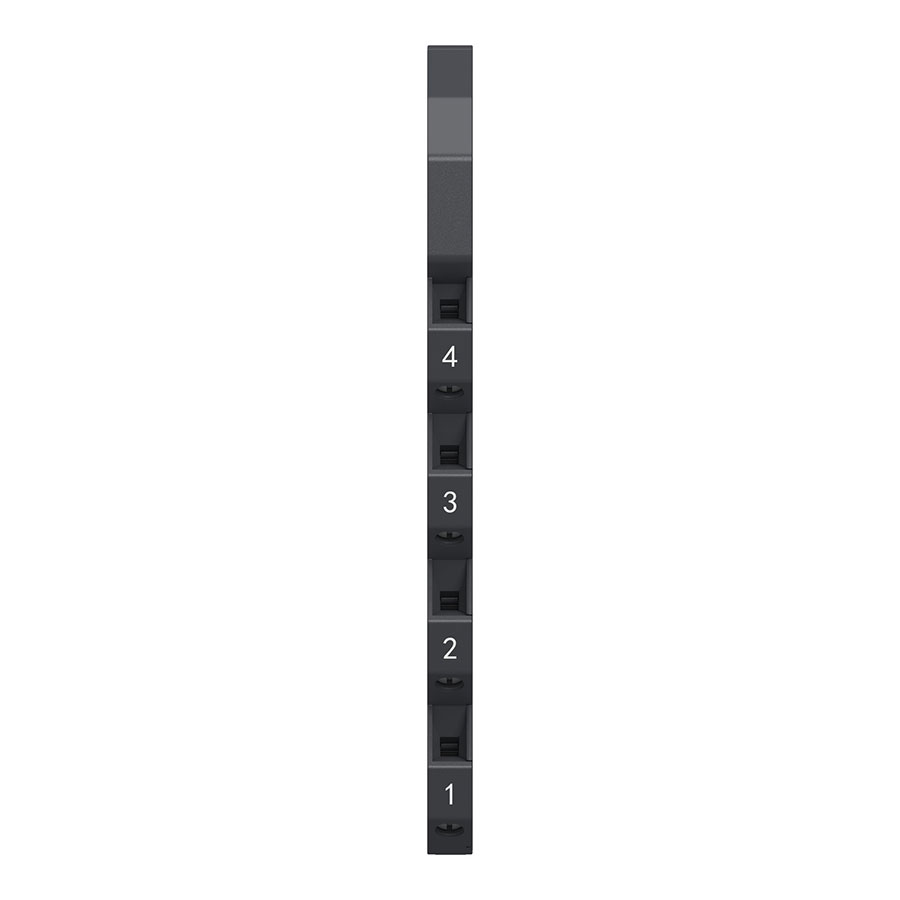

2. Підключення термопари (Вхід): Підключіть термопарний дріт до вхідних клем. Вкрай важливо дотримуватися полярності підключення термопари (плюсовий та мінусовий провідники), інакше прилад буде показувати падіння температури при її фактичному зростанні.

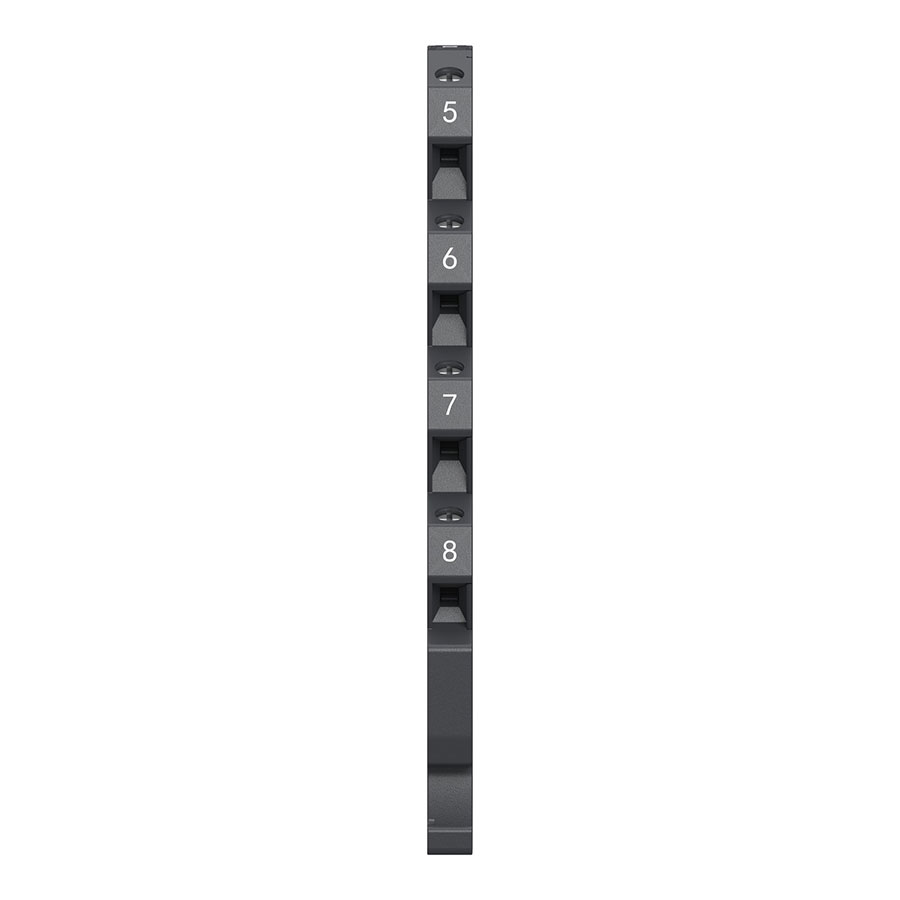

3. Підключення виходу та живлення: Підведіть лінії живлення 24 В DC до відповідних клем, а вихідні клеми з’єднайте з аналоговим входом ПЛК. При увімкненні системи світлодіод PWR повинен стабільно горіти зеленим.

Завдяки надтонкому виконанню (6.2 мм), модулі RMTC1UUBD можна встановлювати впритул один до одного, що дозволяє зібрати багатоканальну систему моніторингу температури на дуже обмеженій площі DIN-рейки.

⠀
Додаткова інформація

• Функція безпеки (Downscale/Upscale): У разі фізичного пошкодження або обриву термопари в печі, перетворювач миттєво видає максимальний аварійний сигнал на вихід, дозволяючи ПЛК вчасно зреагувати та вимкнути нагрівачі.

• Оптимізація складу: Завдяки підтримці практично всіх існуючих типів термопар, цей один артикул перекриває будь-які потреби підприємства, виключаючи необхідність тримати на складі десятки різних плат та модулів.

• Стандарти: Продукт має сертифікати відповідності UL, CSA, маркування CE та відповідає суворим вимогам екологічної програми Green Premium (RoHS/REACh).
