Універсальний перетворювач-стандартизатор сигналу термоопорів Harmony Analog RMPT1UUBD Schneider Electric (артикул: RMPT1UUBD)

Опис

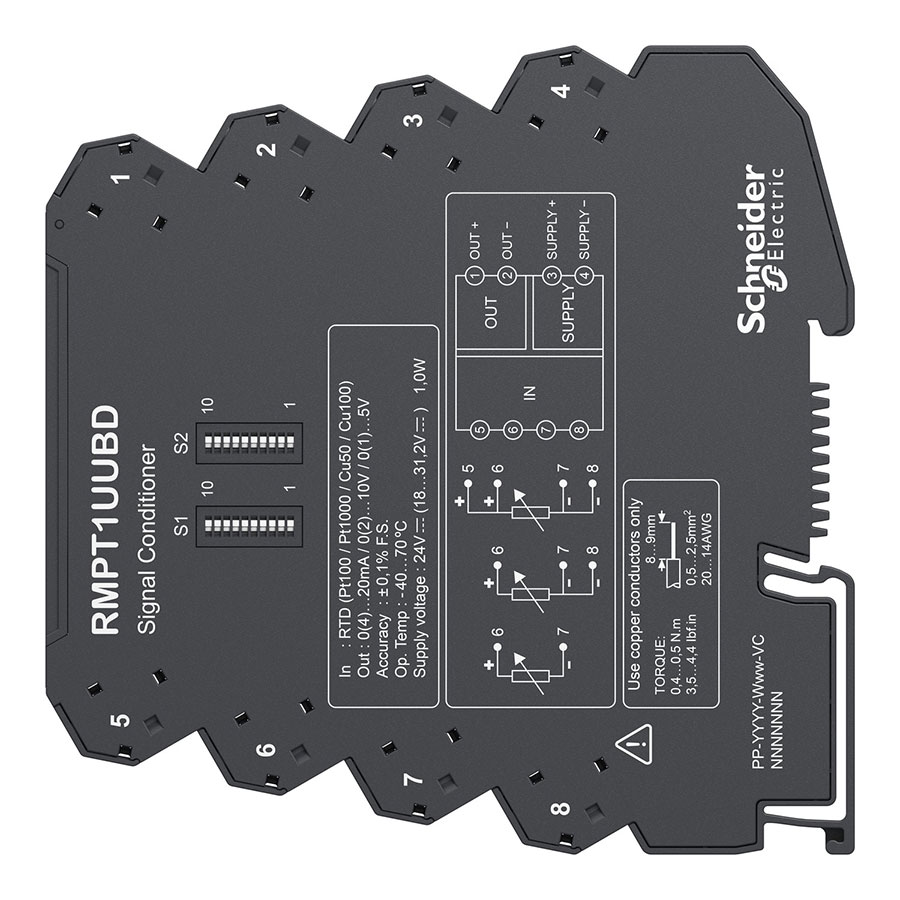

Промисловий аналоговий перетворювач RMPT1UUBD серії Harmony Analog від Schneider Electric — це універсальний інтерфейсний модуль в ультратонкому корпусі шириною 6.2 мм, спеціально розроблений для підключення датчиків температури резистивного типу (RTD / термоопорів). Пристрій виконує фільтрацію, гальванічну розв’язку та лінійне перетворення коливань електричного опору датчика у стабільний, пропорційний температурі уніфікований сигнал напруги або струму.

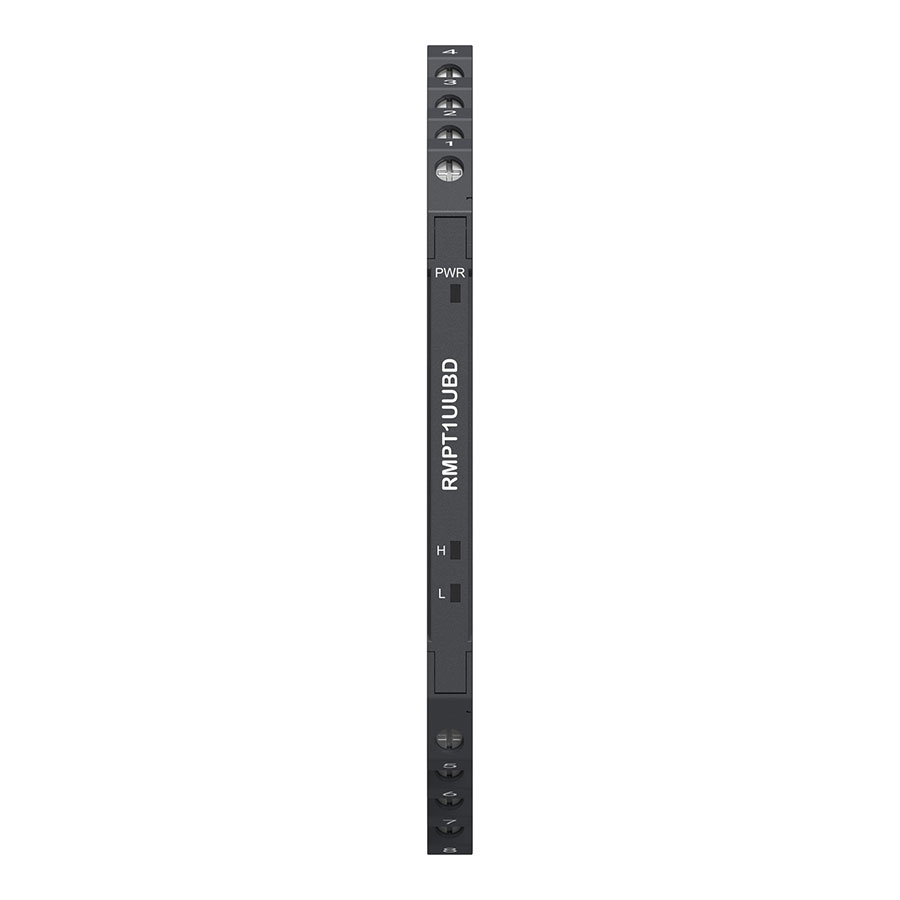

Модуль є повністю конфігурованим: під прозорою захисною кришкою та на бічній поверхні корпусу розташовані мікроперемикачі (DIP-перемикачі секцій H та L). З їх допомогою інженер може гнучко налаштувати тип підключеного термоопору та діапазон вихідного промислового сигналу. Лицьова панель оснащена зеленим світлодіодним індикатором (PWR) для контролю подачі живлення, а похилі гвинтові клеми суттєво спрощують монтаж дротів в умовах обмеженого простору.

Призначення

Модуль використовується в системах клімат-контролю, вентиляції, опалення, охолодження та в різних технологічних процесах харчової, хімічної чи машинобудівної промисловості:

• Стандартизація сигналів: Перетворює вимірюваний опір датчика у стандартну «струмову петлю» (наприклад, 4-20 мА) або сигнал напруги (0-10 В), які без втрат і завад передаються на великі відстані до шафи керування.

• Підтримка поширених датчиків RTD: Забезпечує коректну роботу з найпопулярнішими платиновими (Pt100, Pt1000) та мідними (Cu50, Cu100) термоопорами у різних температурних діапазонах.

• Гальванічне розділення кіл: Здійснює трирівневу фізичну ізоляцію між датчиком, аналоговим входом контролера та лінією живлення 24 В DC. Це повністю виключає вплив контурів заземлення та захищає вхідні плати ПЛК від пробою.

• Компенсація опору дротів: Підтримує 2, 3 та 4-провідні схеми підключення датчиків, що дозволяє автоматично компенсувати власний опір довгих монтажних дротів та підвищити точність вимірювання.

Технічні характеристики

⠀
Підключення та налаштування

Монтажні та комутаційні роботи дозволяється виконувати лише при повністю знеструмленій системі:

1. Конфігурування модуля: Перед встановленням приладу ознайомтеся зі схемами DIP-перемикачів, нанесеними на бічну сторону корпусу. Виставте маленькі перемикачі у положення, що відповідають типу вашого термоопору (наприклад, Pt100) та необхідному діапазону температур, а також оберіть формат виходу (наприклад, 4-20 мА).

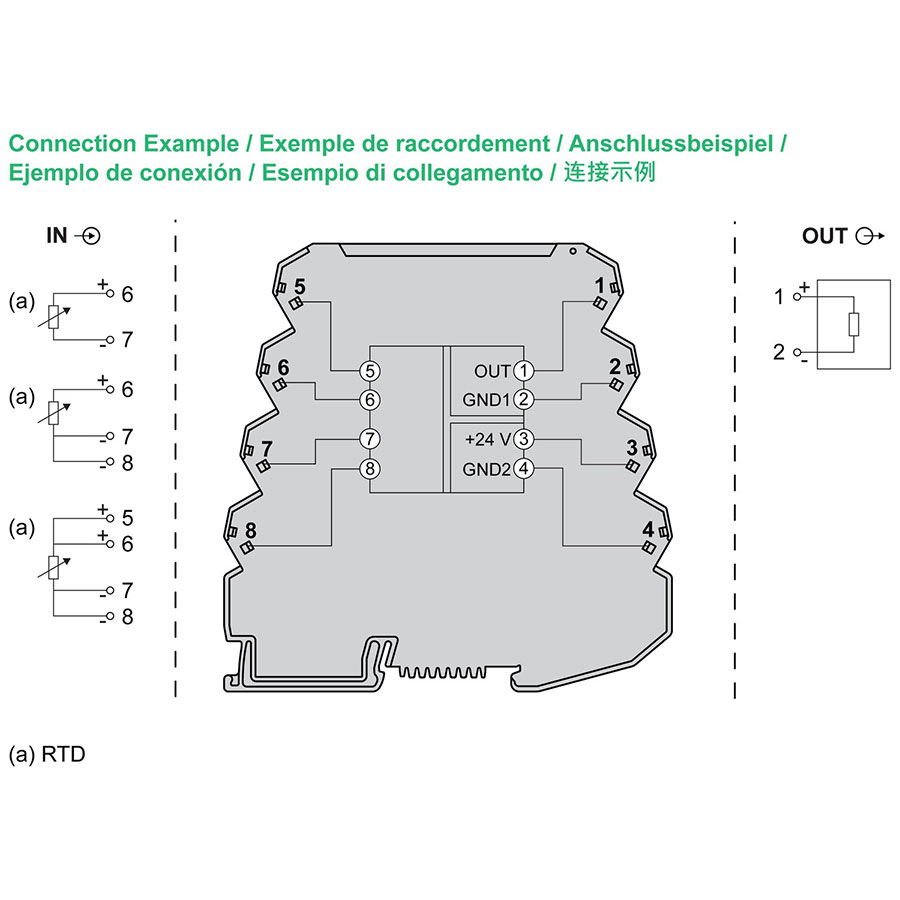

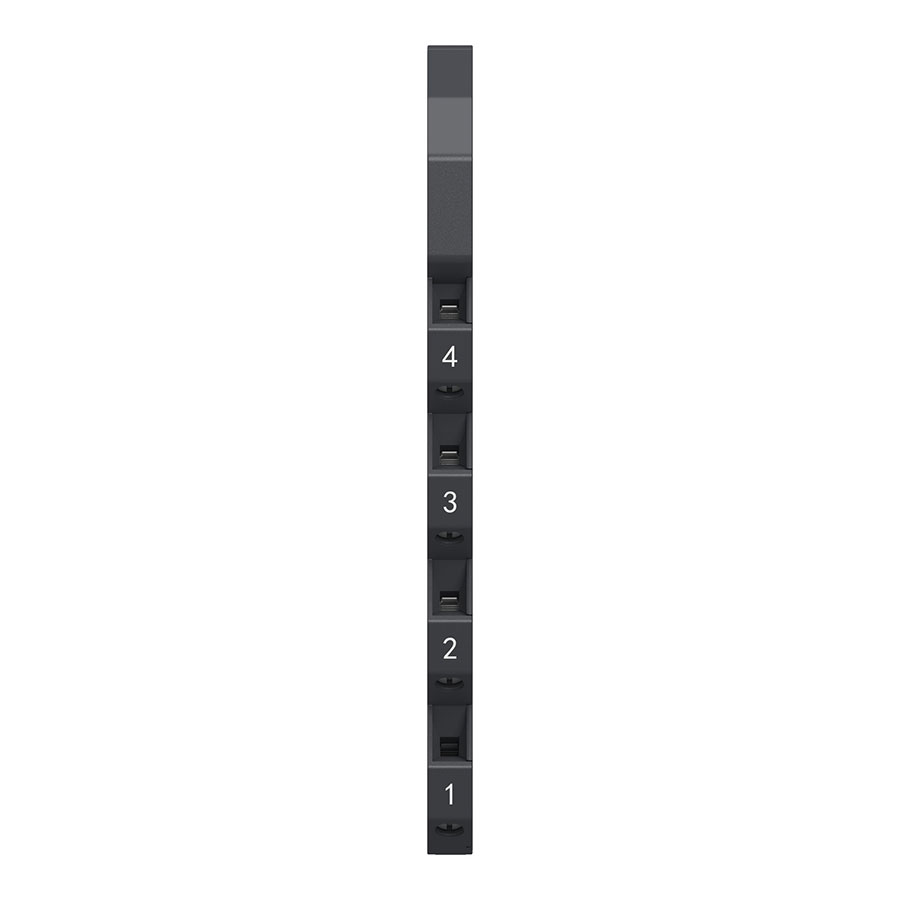

2. Підключення термоопору (Вхід): Підключіть дроти від датчика до вхідних клем. Для високої точності на великих відстанях рекомендується використовувати 3-провідну схему підключення (компенсація опору кабелю). Дотримуйтесь нумерації клем згідно з технічним паспортом.

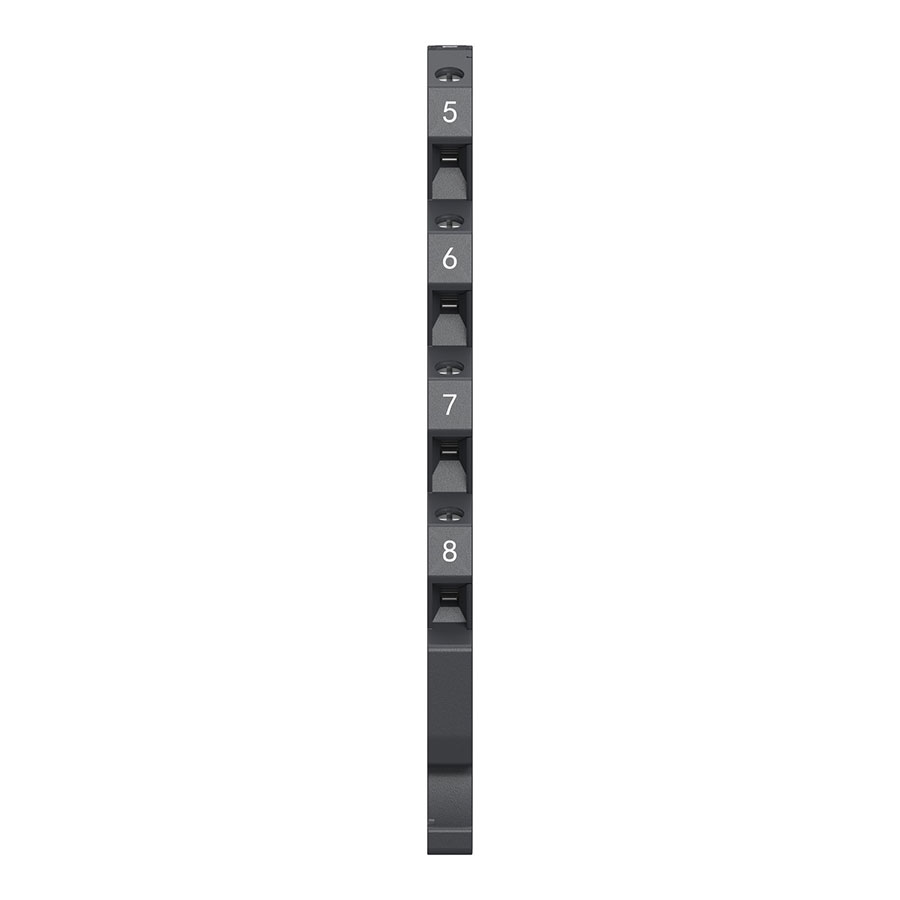

3. Підключення живлення та виходу: Підведіть стабілізоване живлення 24 В DC до відповідних клем, суворо дотримуючись полярності. Вихідні клеми з’єднайте з аналоговим входом вашого контролера (ПЛК). Після ввімкнення живлення світлодіод PWR має засвітитися зеленим кольором.

Завдяки тонкому використанню (всього 6.2 мм), модулі RMPT1UUBD можна монтувати щільними рядами без зазорів, що дозволяє значно зекономити корисне місце на DIN-рейці в автоматиці шафи.

⠀
Додаткова інформація

• Захист процесу: Пристрій має інтегровану логіку виявлення несправностей. У разі повного обриву або короткого замикання в колі датчика RTD, перетворювач переводить вихідний сигнал у максимальне аварійне значення, сигналізуючи ПЛК про необхідність зупинки технологічного процесу чи активації захисту.

• Спрощення логістики: Завдяки підтримці різних типів термоопорів та вихідних сигналів в одному корпусі, відпадає потреба замовляти та тримати на складі велику номенклатуру вузькоспеціалізованих модулів.

• Міжнародні сертифікати: Виріб повністю відповідає стандартам безпеки UL, CSA, має маркування CE та сертифікований за програмою екологічної сумісності Green Premium (відповідність вимогам RoHS та REACh).
