Універсальний аналоговий перетворювач напруги Harmony Analog RMCV1UUBD Schneider Electric (артикул: RMCV1UUBD)

Опис

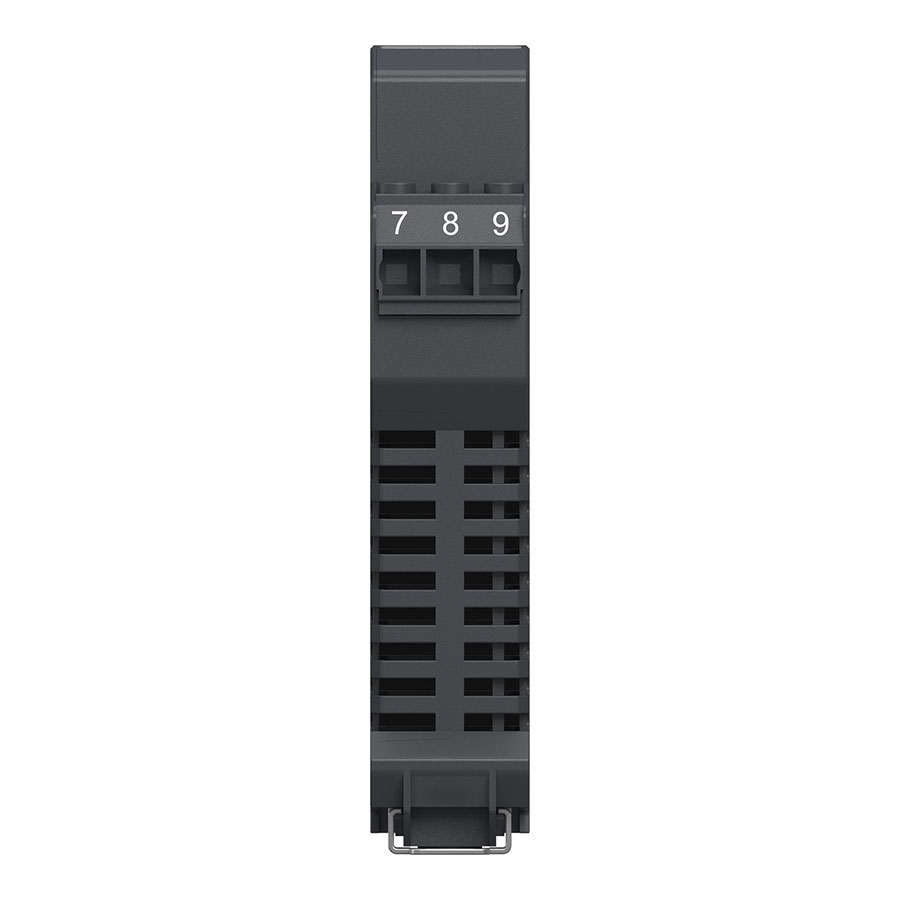

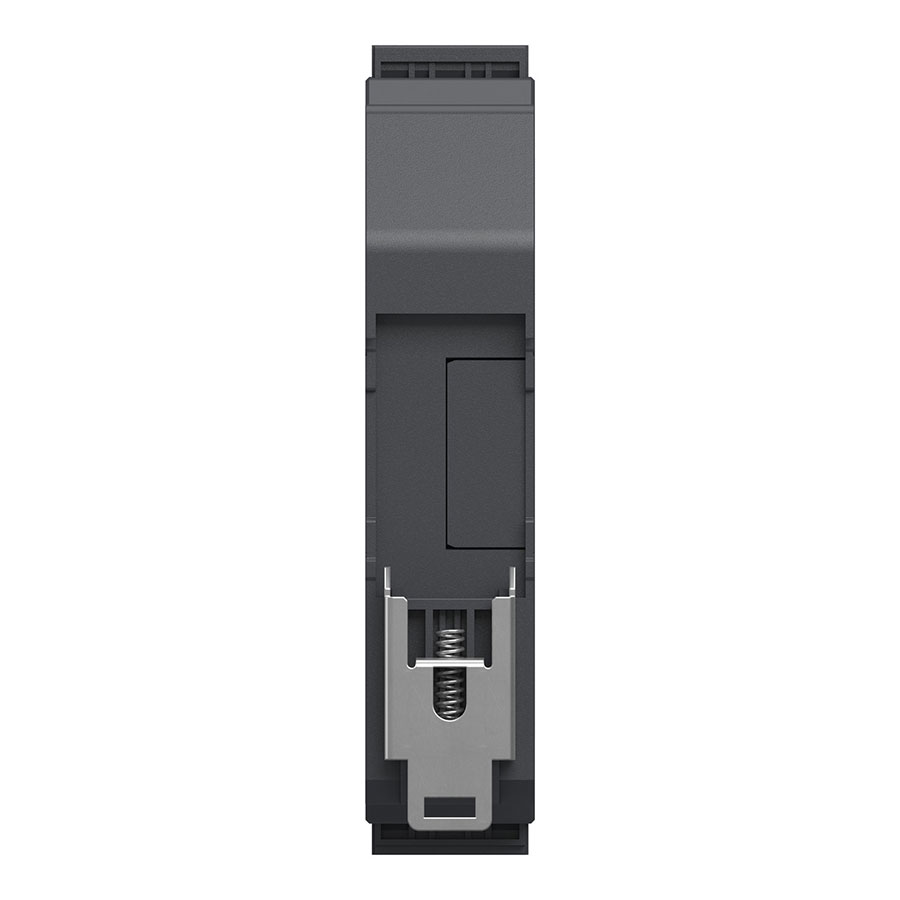

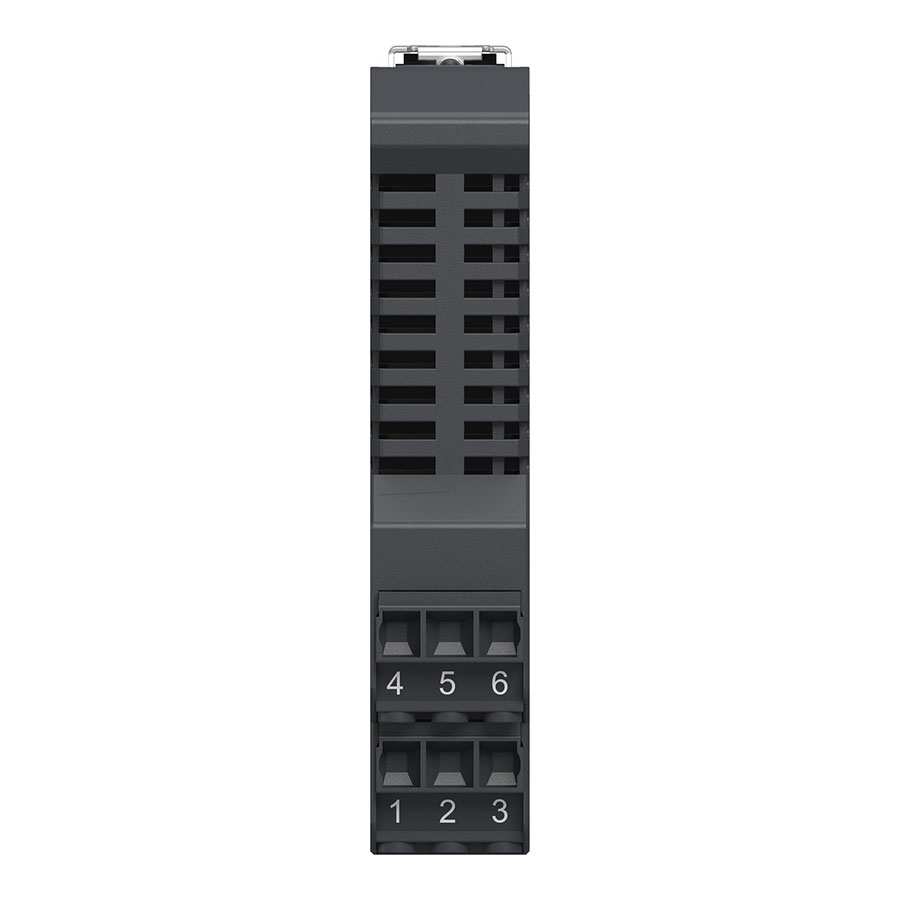

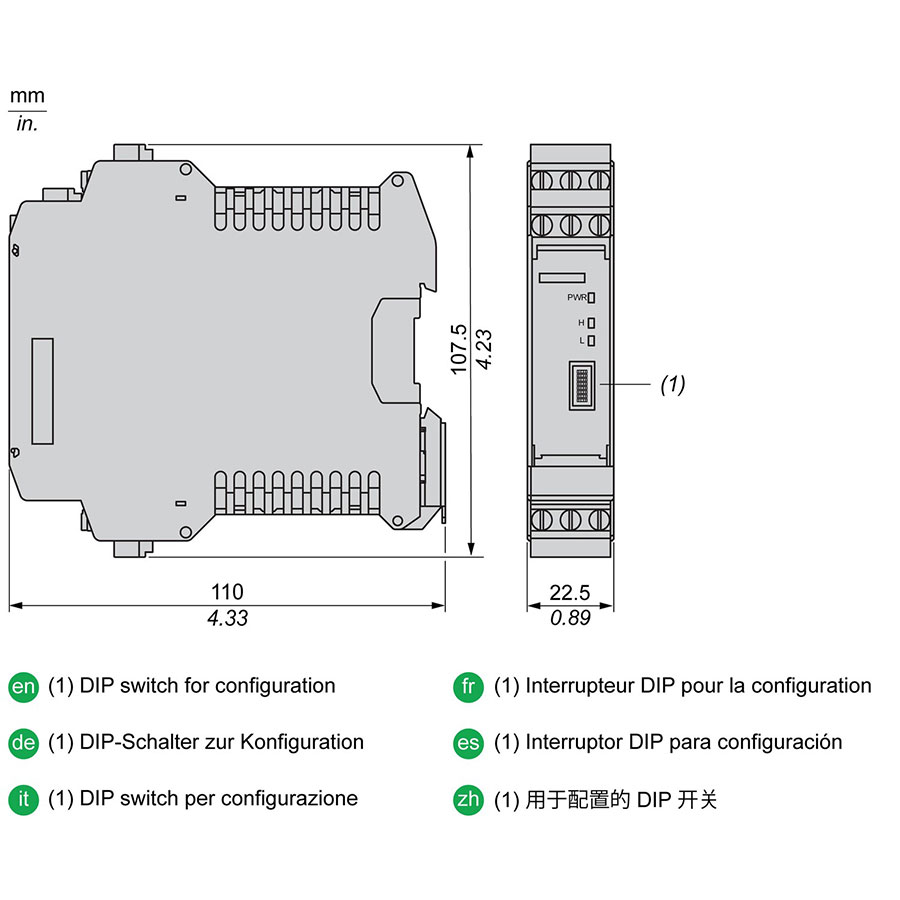

Універсальний ізолюючий перетворювач аналогових сигналів напруги RMCV1UUBD серії Harmony Analog від Schneider Electric призначений для високоточного вимірювання, гальванічної розв’язки та конвертації високих рівнів напруги постійного або змінного струму в стандартні уніфіковані сигнали промислової автоматики. Пристрій виконаний у компактному пластиковому корпусі шириною 22.5 мм для монтажу на DIN-рейку.

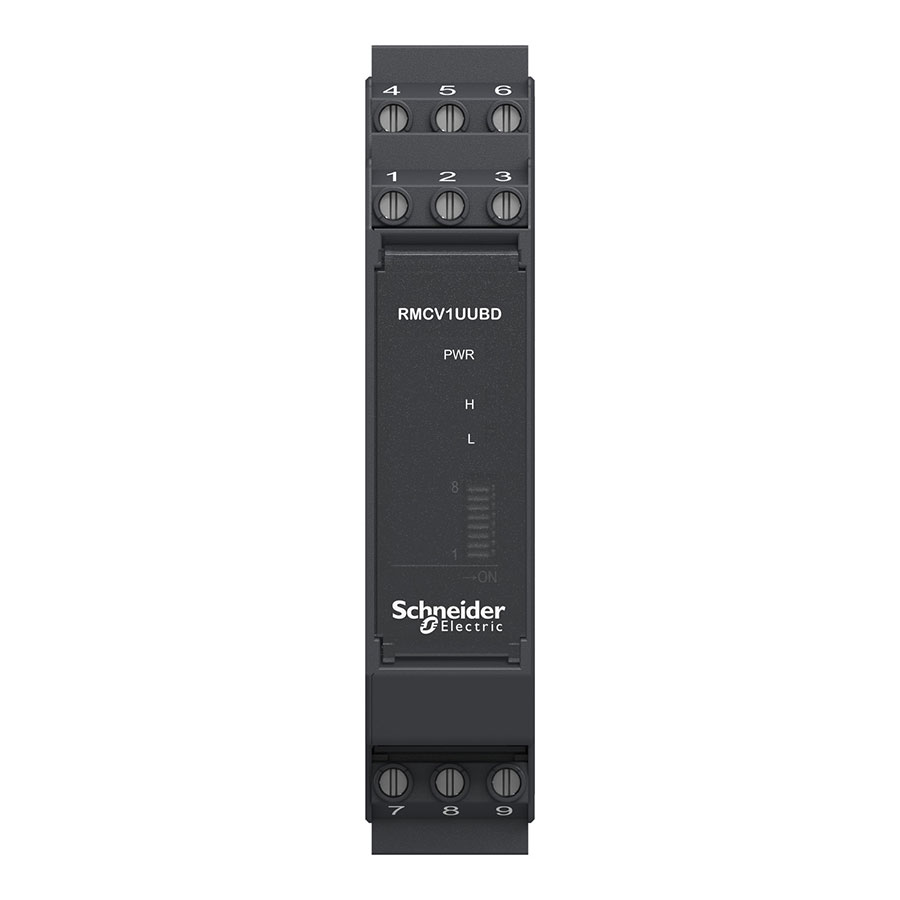

На відміну від моделей із фіксованими налаштуваннями, цей перетворювач є універсальним: на лицьовій панелі під захисною кришкою розташовані DIP-перемикачі (блоки перемикачів Н та L), за допомогою яких можна гнучко обирати потрібні діапазони вхідної напруги та бажаний тип вихідного струмового або вольтового сигналу. Також на фронтальній частині присутній зелений світлодіодний індикатор (PWR) для сигналізації наявності живлення приладу.

Призначення

Пристрій використовується у промислових системах автоматизації, телеметрії та енергомоніторингу для безпечного підключення силівих кіл до низьковольтних входів керування:

• Безпечне вимірювання високої напруги: Дозволяє вимірювати напругу в силових мережах змінного або постійного струму в широкому діапазоні (від 0 до 500 В) і безпечно транслювати ці дані на аналогові входи промислових контролерів (ПЛК).

• Повна гальванічна розв’язка: Забезпечує фізичне розділення між високовольтним входом, чутливим виходом на ПЛК та колом живлення приладу. Це повністю нівелює ризик виходу з ладу контролерів через стрибки напруги чи замикання в силовій мережі.

• Фільтрація та стабілізація: Очищає вимірюваний сигнал від гармонік та електромагнітних завад, що виникають від роботи потужного силового обладнання (наприклад, частотних перетворювачів).

Технічні характеристики

⠀

Підключення та налаштування

Всі роботи з монтажу, перемикання DIP-перемикачів та підключення дротів виконуються тільки при повністю знеструмленій шафі автоматики!

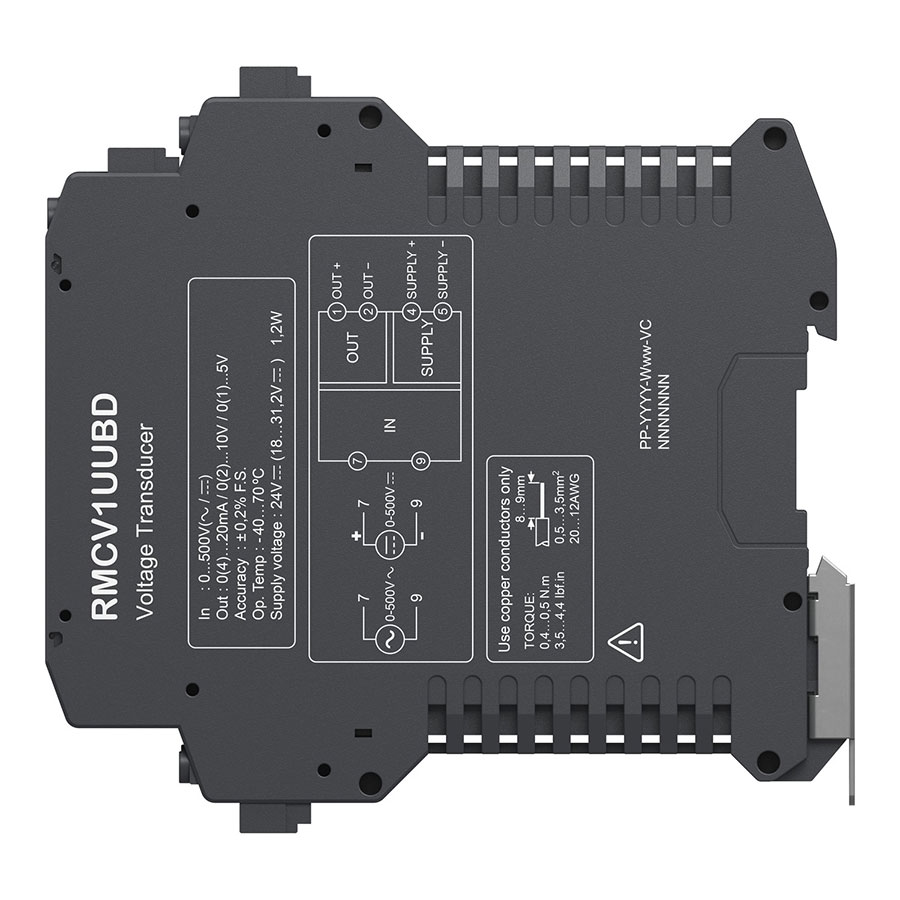

1. Конфігурування (DIP-перемикачі): Перед встановленням пристрою на DIN-рейку відкрийте захисну прозору кришку на передній панелі. Керуючись таблицею налаштувань, яка нанесена на бокову стінку корпусу, виставте маленькі чорні перемикачі (сегменти H та L) у потрібне положення. Цим ви задаєте, яку саме напругу зніматимете на вході (наприклад, 0-300 В AC) і який сигнал хочете отримати на виході (наприклад, стандартний струмовий 4-20 мА).

2. Підключення живлення: До відповідних клем підведіть лінію живлення +24 В DC, суворо дотримуючись полярності. При увімкненні живлення має засвітитися зелений індикатор PWR.

3. Підключення входу (Силова частина): Вимірювана висока напруга від джерела (до 500 В) підключається до вхідних клем.

4. Підключення виходу (Слабкострумова частина): Вихідні клеми комутуються з аналоговим входом вашого контролера (ПЛК) або панелі моніторингу за допомогою екранованого дроту (для мінімізації наводок на низьковольтній лінії).

⠀

Додаткова інформація

• Гнучкість у підборі: Завдяки широкому вибору комбінацій «вхід-вихід», цей один артикул здатний замінити на складі лінійку з кількох різних вузькоспеціалізованих перетворювачів, що дуже зручно для сервісних та монтажних організацій.

• Захищеність: Перетворювач має інтегрований захист від переполюсовки лінії живлення, а також стійкий до короткочасних перевантажень по вхідній напрузі.

• Сертифікація: Модуль сертифікований за міжнародними стандартами безпеки та якості UL, CSA, має маркування CE і повністю відповідає екологічним вимогам Green Premium (RoHS/REACh).
