Частотний перетворювач Schneider Electric Altivar 12 2.2 кВт 200…240 В 1-фазний (артикул: ATV12HU22M2)

Опис

Компактний частотний перетворювач ATV12HU22M2 серії Altivar 12 від Schneider Electric призначений для трифазних асинхронних двигунів потужністю до 2.2 кВт (3 к.с.) із живленням від однофазної мережі 220 В. Ця модель розроблена для оптимізації роботи промислового та побутового обладнання, забезпечуючи плавне регулювання швидкості, високу енергоефективність (заощадження енергії до 30%) та комплексний захист електродвигуна.

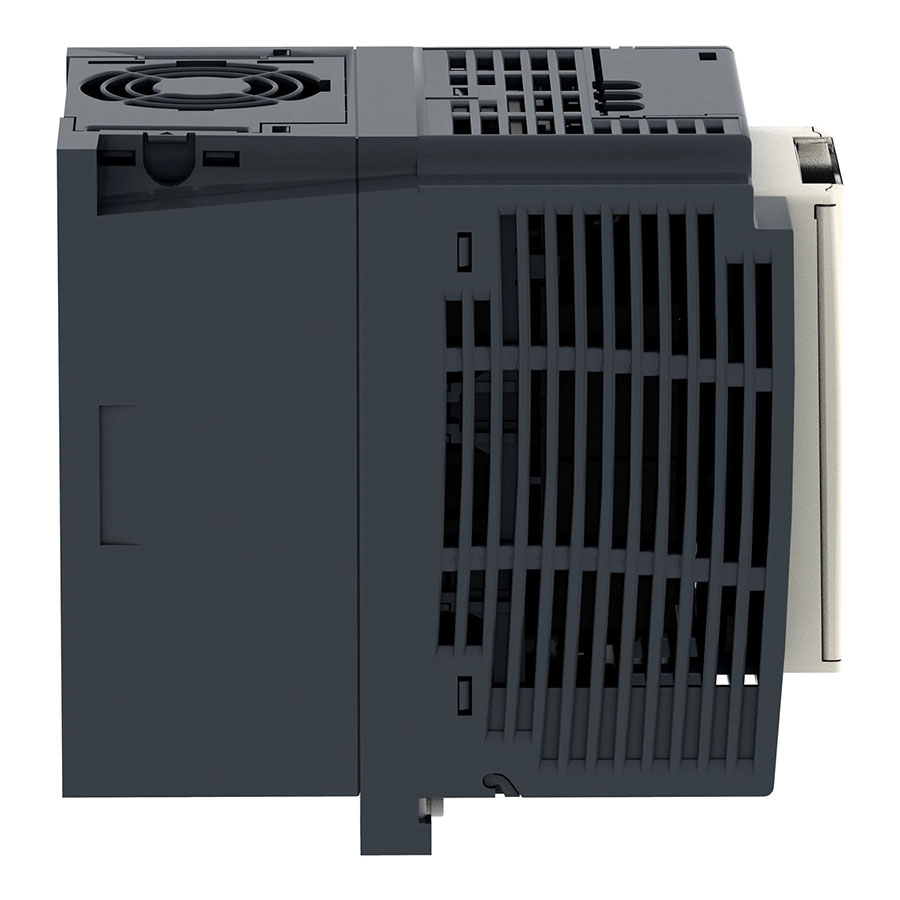

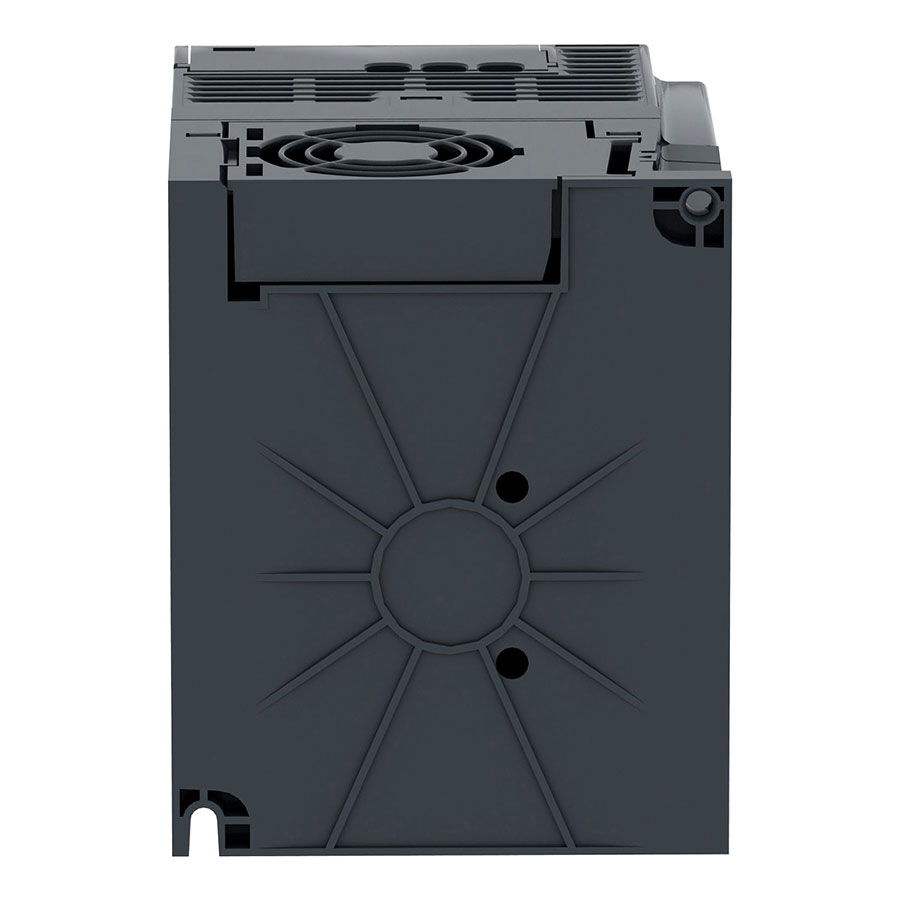

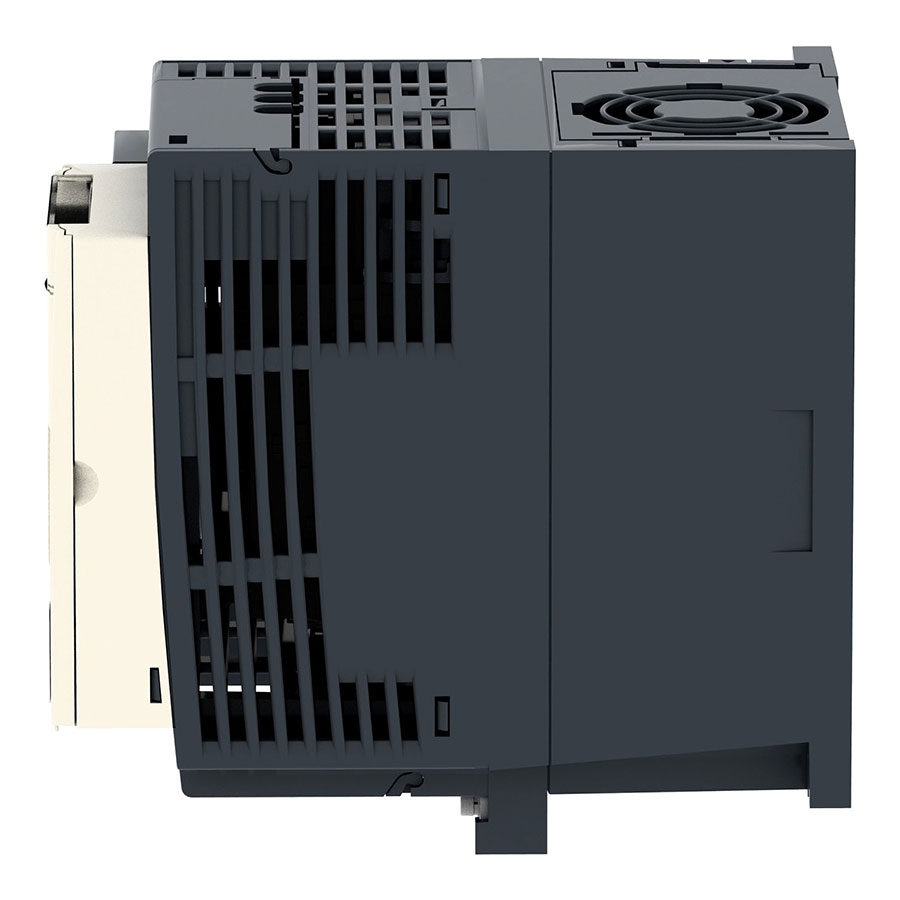

Пристрій виконаний у корпусі з інтегрованим радіатором для природного охолодження (вентиляція повітрям), що підвищує надійність системи. На фронтальній панелі розташований чіткий 4-розрядний LED-дисплей, навігаційне коліщатко-потенціометр для швидкого налаштування параметрів та кнопки керування. Компактні розміри дозволяють монтувати перетворювач на плату або DIN-рейку в обмеженому просторі електричних шаф.

Призначення

Частотний перетворювач ATV12HU22M2 ідеально підходить для використання в простих виробничих механізмах та комерційному обладнанні:

• Насосні та вентиляційні системи: Плавне регулювання продуктивності вентиляторів, невеликих насосів та компресорів, мінімізація гідроударів у трубопроводах.

• Транспортувальне обладнання: Керування швидкістю стрічкових конвеєрів, транспортерів та фасувальних ліній.

• Механічні та побутові пристрої: Автоматизація роботи міксерів, пральних машин, систем дозування, мийок високого тиску, автоматичних дверей та засувок.

• Комплексний захист: Захищає двигун від перевантаження за струмом, короткого замикання між фазами, пропадання вихідної фази, перенапруги та перегріву.

Технічні характеристики

⠀
Підключення та введення в експлуатацію

Усі монтажні та кабельні роботи мають виконуватися сертифікованим персоналом при повністю вимкненому вхідному живленні та після повної розрядки конденсаторів (зачекати щонайменше 10 хвилин):

1. Підключення живлення (Вхід): Однофазна мережа 220 В підключається до клем R/L1 та S/L2/N. Обов’язково підключіть захисне заземлення до відповідної клеми заземлення.

2. Підключення двигуна (Вихід): Трифазний асинхронний двигун підключається до вихідних клем U/T1, V/T2, W/T3. Оскільки перетворювач живиться від 220 В, обмотки стандартного двигуна 380/220 В необхідно з’єднати за схемою “трикутник”.

3. Керування та сигналізація: Для дистанційного запуску або регулювання швидкості використовуються дискретні входи (наприклад, тумблер на LI1 для пуску вперед) та аналоговий вхід (підключення зовнішнього потенціометра до клем +5V, AI1, COM).

4. Перший запуск: При подачі напруги на дисплеї висвітиться стан готовності RDY. За допомогою навігаційного коліщатка введіть базові параметри двигуна (номінальний струм, частоту, оберти) з його шильдика для коректної роботи векторного керування та теплового захисту.

⠀
Додаткова інформація

• Концепція “Plug and Play”: Перетворювач готовий до роботи без складного попереднього програмування для більшості стандартних завдань завдяки заводським налаштуванням.

• Програмування без живлення: За допомогою опціонального мультизарядного пристрою або програмного забезпечення SoMove налаштування можна завантажити в інвертор безпосередньо в коробці, навіть не підключаючи його до електромережі.

• Надійність у важких умовах: Електронні плати захищені спеціальним лаковим покриттям, що дозволяє експлуатувати модуль у промислових середовищах із підвищеним рівнем пилу та вологи.

• Екологічність: Продукт відповідає директивам RoHS, REACh та є частиною екологічної програми Green Premium від Schneider Electric.
