Частотний перетворювач Schneider Electric Altivar 12 0.75 кВт 200…240 В 1-фазний (артикул: ATV12H075M2)

Опис

Компактний частотний перетворювач ATV12H075M2 серії Altivar 12 від Schneider Electric призначений для керування трифазними асинхронними двигунами потужністю до 0.75 кВт (1 к.с.) із живленням від однофазної побутової чи промислової мережі 220 В. Цей інвертор розроблений для систем, де критично важливі мінімальні габарити обладнання, простота введення в експлуатацію, надійний захист та висока енергоефективність (забезпечує зниження енергоспоживання до 30%).

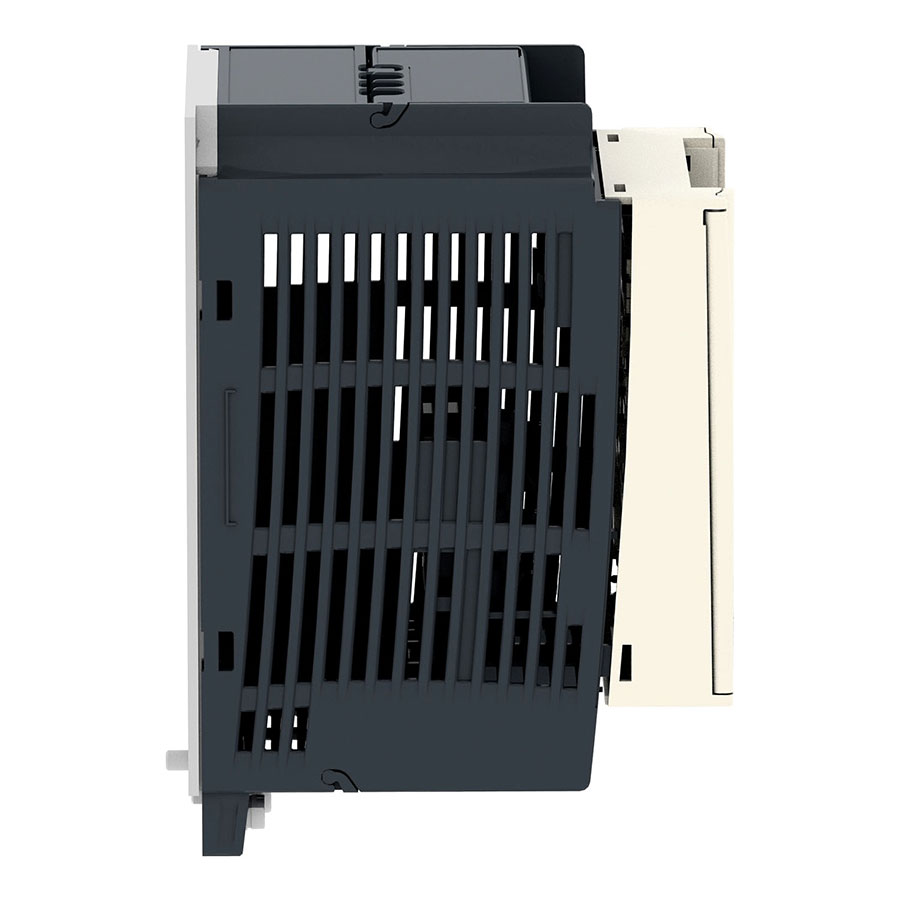

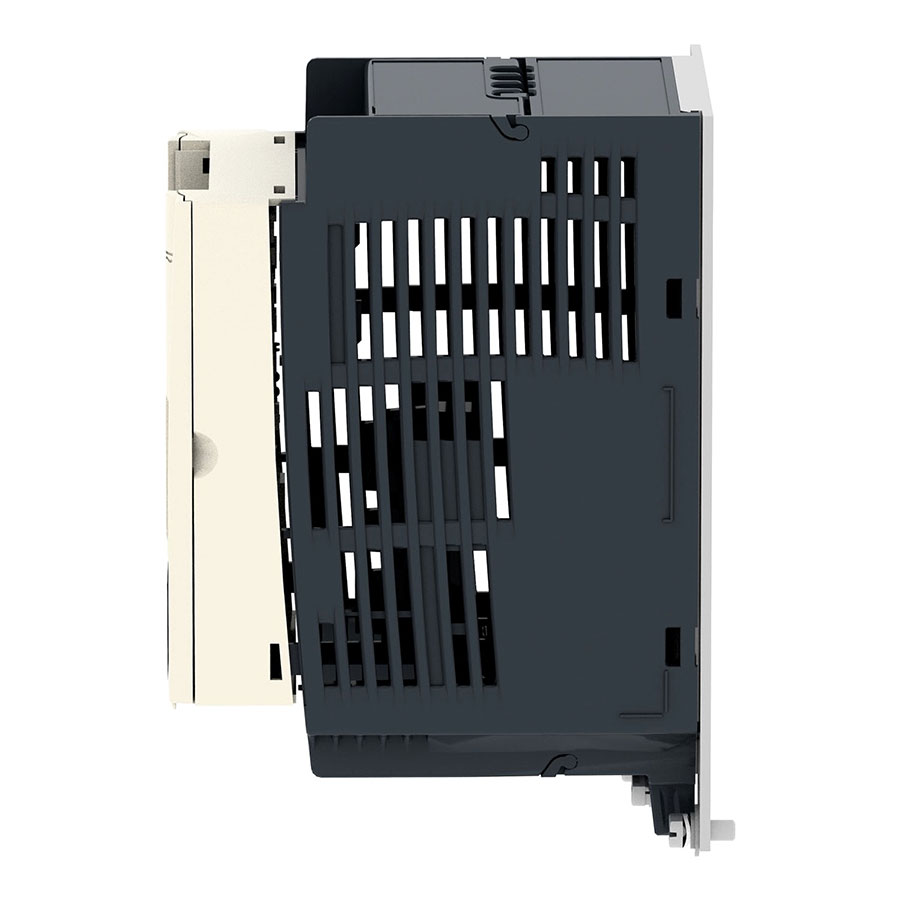

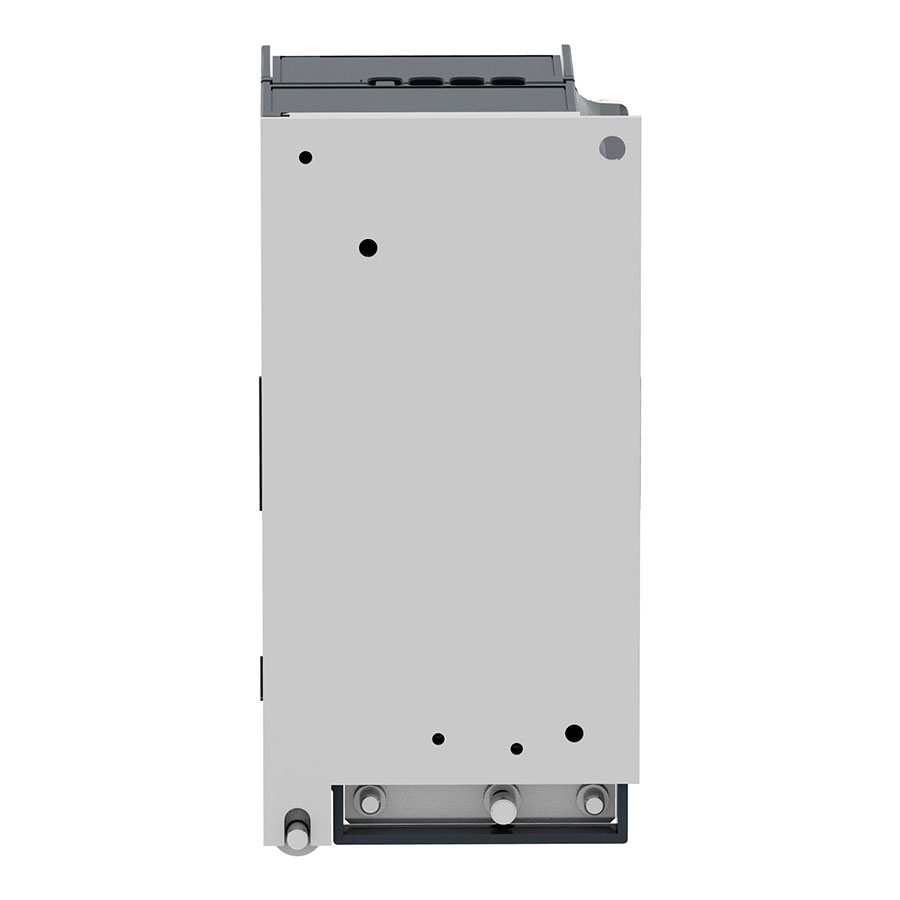

Модель виконана у варіанті «з радіатором» для природного відведення тепла (пасивне повітряне охолодження конвекцією). Відсутність вбудованого вентилятора робить роботу пристрою абсолютно безшумною та виключає ризик відмови через поломку рухомих частин. На лицьовій панелі розташовані чіткий 4-значний LED-дисплей, зручне навігаційне коліщатко (інтегрований потенціометр) для швидкого настроювання або зміни частоти, а також кнопки локального керування.

Призначення

Частотний перетворювач ATV12H075M2 є оптимальним рішенням для автоматизації невеликих технологічних вузлів, комерційних установок та побутових приладів:

• Насоси та вентилятори: Керування малопотужними циркуляційними насосами, системами вентиляції та повітряними завісами. Плавний пуск повністю усуває гідроудари та великі пускові струми.

• Малі конвеєри та транспортери: Регулювання швидкості подачі на стрічкових конвеєрах, пакувальних лініях, етикетувальних та дозувальних автоматах.

• Спеціальні механізми: Автоматизація роботи невеликих змішувачів, приводів автоматичних дверей, воріт, бар’єрів, мийок та шліфувальних верстатів.

• Комплексна безпека: Вбудована електронна термозахисна система безперервно контролює параметри двигуна, захищаючи його від перевантаження за струмом, короткого замикання між вихідними фазами, обриву фази та критичних коливань напруги в живильній мережі.

Технічні характеристики

⠀
Підключення та введення в експлуатацію

Електромонтажні роботи повинні проводитися при повному відключенні вхідного живлення. Перед початком комутації після вимкнення мережі необхідно витримати паузу щонайменше 10 хвилин для повної розрядки конденсаторів:

1. Підключення живлення (Вхід): Однофазна мережа 220 В підключається до верхніх силових клем R/L1 та S/L2/N. Провід захисного заземлення обов’язково фіксується на гвинтовій клемі заземлення шасі.

2. Підключення двигуна (Вихід): Кабель від трифазного двигуна заводиться на нижні клеми U/T1, V/T2, W/T3. Оскільки перетворювач видає міжфазну напругу 220 В, обмотки стандартного асинхронного двигуна 380/220 В необхідно з’єднати в клемній коробці за схемою “трикутник”.

3. Керування: Для побудови систем дистанційного пуску та регулювання використовуються дискретні входи (наприклад, LI1 для команди “Старт вперед”) та аналоговий вхід AI1 (для підключення зовнішнього потенціометра).

4. Перший запуск: При подачі напруги інвертор висвічує стан готовності RDY. За допомогою навігаційного коліщатка внесіть базові параметри двигуна з його шильдика (номінальний струм, частоту, швидкість) для коректного налаштування теплового захисту та алгоритму векторного керування.

⠀
Додаткова інформація

• Принцип “Вмикай та працюй” (Plug and Play): Завдяки оптимізованим заводським налаштуванням, для більшості простих завдань перетворювач готовий до пуску відразу після підключення силових кабелів.

• Конфігурування без живлення: Всі параметри та макроси можна безпечно завантажити в інвертор безпосередньо у заводській упаковці за допомогою завантажувача (“мультизарядного пристрою”) або через фірмове програмне забезпечення SoMove.

• Захист від агресивного середовища: Друковані плати мають спеціальне захисне лакове покриття, що суттєво підвищує стійкість пристрою до пилу та вологи на виробництві.

• Екологічність та стандарти: Пристрій сертифікований за міжнародними стандартами UL, CSA, CE та повністю відповідає екологічній програмі Green Premium (відсутність шкідливих речовин відповідно до норм RoHS та REACh).
